Mitsubishi Galant (1997 год). Руководство - часть 261

35A-1

ТОРМОЗНАЯ СИСТЕМА

СОДЕРЖАНИЕ

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА ................................ 35А
АНТИБЛОКИРОВОЧНАЯ СИСТЕМА
ТОРМОЗОВ (ABS) <2WD> ................................................ 35В
ДИНАМИЧЕСКАЯ СИСТЕМА
КУРСОВОЙ УСТОЙЧИВОСТИ (ASC) ............................... 35С

35A-2

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ.......................... 3

ОСНОВНЫЕ ДАННЫЕ ДЛЯ
РЕГУЛИРОВОК И КОНТРОЛЯ ................ 4

СМАЗОЧНЫЕ МАТЕРИАЛЫ................... 5

ГЕРМЕТИКИ ............................................. 5

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ.......... 5

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ......................................... 6

Проверка и регулировка педали
тормоза .............................................. 6

Проверка выключателя
стоп сигналов..................................... 7

Проверка работы вакуумного
усилителя тормозов .......................... 7

Проверка работы обратного
клапана............................................... 8

Проверка работы регулятора
давления задних тормозов................ 9

Проверка датчика
уровня тормозной жидкости.............. 9

Прокачка воздуха из гидропривода
тормозов............................................. 10

Проверка и замена тормозных
колодок ............................................... 10

Проверка тормозного диска .............. 12

Проверка толщины накладок
тормозных колодок ............................ 14

Проверка внутреннего диаметра
тормозного барабана......................... 14

Проверка прилегания тормозных
колодок к поверхности тормозного
барабана ............................................ 14

ПЕДАЛЬ ТОРМОЗА ................................. 15

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР И
ВАКУУМНЫЙ УСИЛИТЕЛЬ
ТОРМОЗОВ .............................................. 16

Главный тормозной цилиндр ............ 18

ДИСКОВЫЙ ТОРМОЗ.............................. 19

ЗАДНИЙ БАРАБАННЫЙ ТОРМОЗ......... 24

Рабочий тормозной цилиндр............. 26

РЕГУЛЯТОР ДАВЛЕНИЯ ЗАДНИХ
ТОРМОЗОВ .............................................. 28

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Общая информация

35A-3

ОБЩАЯ ИНФОРМАЦИЯ

Данная тормозная система обеспечивает высокую степень надежности и долговечность в сочетании с повышенной
эффективностью торможения и чувствительностью.

Показатели

Технические характеристики

Тип

Двухконтурный (с датчиком аварийного
уровня тормозной жидкости)

Главный тормозной
цилиндр

Внутренний диаметр, мм

23,8

Тип

Вакуумного типа, одинарный

Рабочий диаметр силового цилиндра, мм

230

Вакуумный усилитель
тормозов

Степень усиления

6,0

Тип

Сдвоенный

Регулятор давления
задних тормозов

Степень декомпрессии

0,25

Тип

Плавающий суппорт, один поршень,
вентилируемый диск

Рабочий диаметр диска × толщина, мм

256 × 24

Внутренний диаметр рабочего цилиндра, мм

60,3

Толщина накладки тормозной колодки, мм

10,0

Передние тормоза

Регулировка зазора

Автоматическая

Тип

Плавающий суппорт, 1-поршневой,
сплошной диск

Рабочий диаметр диска × толщина, мм

262 × 24

Внутренний диаметр рабочего цилиндра, мм

34,9

Толщина накладки тормозной колодки, мм

10,0

Задние дисковые
тормоза

Регулировка зазора

Автоматическая

Тип

С ведущей и ведомой колодками

Внутренний диаметр барабана, мм

203

Внутренний диаметр рабочего цилиндра, мм

20,6

Толщина накладки тормозной колодки, мм

4,4

Задние барабанные
тормоза

Регулировка зазора

Автоматическая

Тормозная жидкость

DOT3 или DOT4

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Общая информация / Основные данные для

регулировок



и



контроля

35A-4

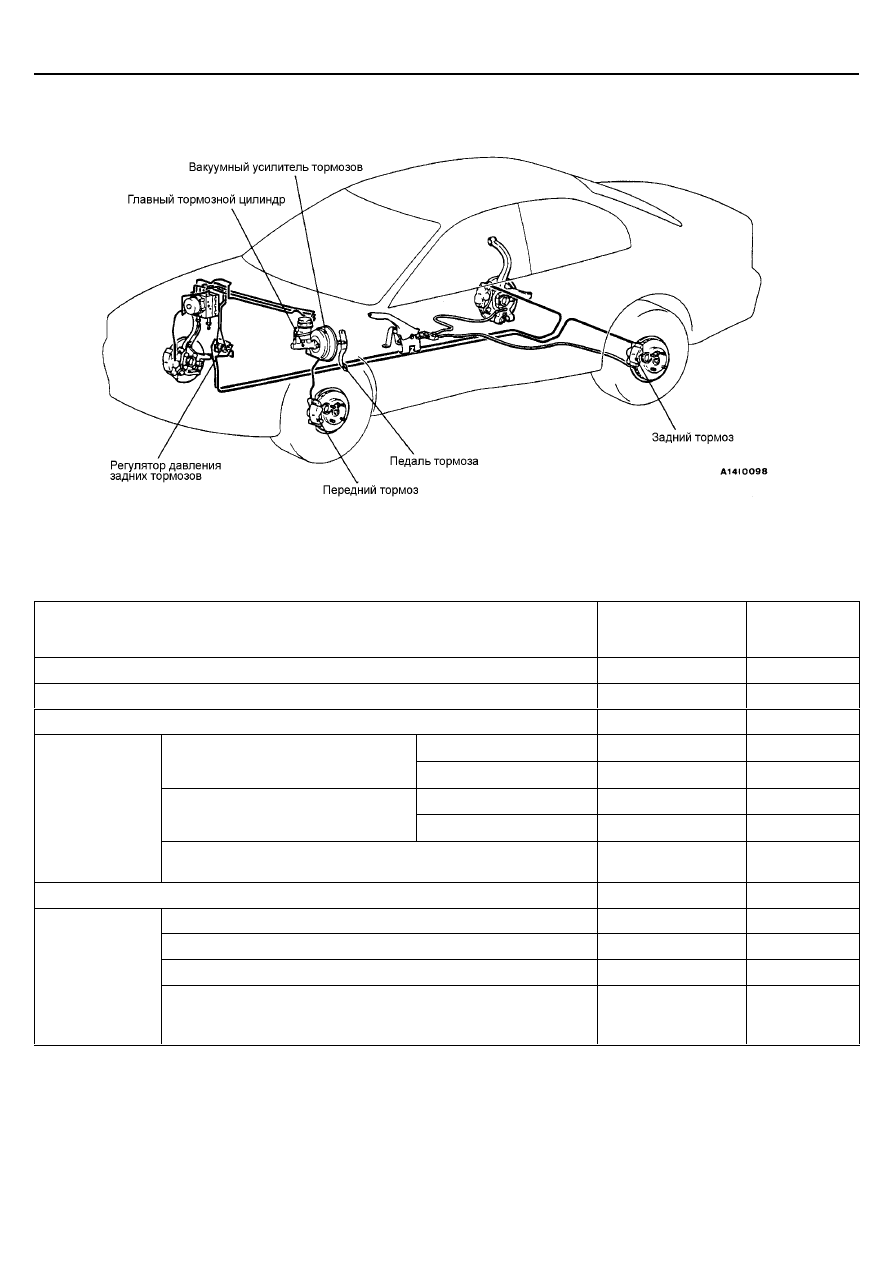

КОНСТРУКТИВНАЯ СХЕМА

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Показатели

Номинальная
величина

Предельно
допустимое
значение

Высота педали тормоза, мм

162,8 - 165,8

-

Свободный ход педали тормоза, мм

3 - 8

-

Расстояние между педалью тормоза и полом, мм

90 или больше

-

Седан

2,94 ± 0,25

-

Точка включения, МПа

Универсал

3,43 ± 0,25

-

Седан

4,66 ± 0,39 (9,81)

-

Давление жидкости на выходе
(давление жидкости на входе), МПа

Универсал

5,80 ± 0,9 (9,81)

-

Регулятор
давления задних
тормозов

Разница давления жидкости на выходе между левым и правым
колесами, МПа

-

0,39

Длина выступающей части штока толкателя усилителя тормозов, мм

9,65 - 9,90

-

Толщина накладки, мм

10,0

2,0

Толщина тормозного диска, мм

24,0

22,4

Биение диска, мм

-

0,06

Передний
дисковый тормоз

Сопротивление вращению после установки новых тормозных
колодок (тангенциальная сила на радиусе установочных болтов),
Н

69 или меньше

-
