Mitsubishi Galant (1997 год). Руководство - часть 159

15-1

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ.......................... 2

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕМОНТА
РЕГУЛИРОВКИ ........................................ 2

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ............. 2

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ......................................... 3

Проверка давления наддувочного
воздуха турбокомпрессора.................. 3

Проверка привода клапана
перепуска ОГ........................................ 3

ПРОМЕЖУТОЧНЫЙ ОХЛАДИТЕЛЬ
ВОЗДУХА НАДДУВА ............................... 4

РЕСИВЕР ВПУСКНОГО КОЛЛЕКТОРА.. 6
ВПУСКНОЙ КОЛЛЕКТОР ........................ 8
ВЫПУСКНОЙ КОЛЛЕКТОР ..................... 13
ТУРБОКОМПРЕССОР.............................. 16
ТРУБЫ СИСТЕМЫ ВЫПУСКА
И ГЛАВНЫЙ ГЛУШИТЕЛЬ ...................... 22

СИСТЕМА ВПУСКА И ВЫПУСКА

Общая информация/Основные данные для
ремонта и регулировки/Специальный инструмент

15-2

ОБЩАЯ ИНФОРМАЦИЯ

Впускной коллектор отливается из алюминиевого
сплава. Форма впускного коллектора обеспечивает
лучшее наполнение цилиндров воздухом за счет
инерционного эффекта на впуске.

Выпускной коллектор изготовлен из нержавеющей стали. Труба
системы выпуска состоит из трех частей: приемной трубы,
центральной трубы и главного глушителя.

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕМОНТА И РЕГУЛИРОВКИ

Параметры

Номинальное значение

Предельно допустимое
значение

Неплоскостность привалочной поверхности коллектора, мм

0,15 или меньше

0,20

Давление срабатывания привода клапана перепуска ОГ, КПа

Приблизит. 75

-

Выкл. – Вкл.

57 или больше

-

Датчик – выключатель температуры
воздуха, град. С

<Автомобили с турбокомпрессором и
промежуточным охладителем
наддувочного воздуха>

Вкл. --  Выкл

45 или меньше

-

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Наименование

Применение

MD 998770

Ключ кислородного датчика

Установка и снятие кислородного
датчика

СИСТЕМА ВПУСКА И ВЫПУСКА

 - Технические операции на автомобиле

15-3

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

ПРОВЕРКА ДАВЛЕНИЯ НАДДУВОЧНОГО
ВОЗДУХА ТУРБОКОМПРЕССОРА<4D6>

Внимание
Дорожные испытания автомобиля рекомендуется проводить на
специальных площадках, где может быть обеспечено безопасное
движение при резких разгонах автомобиля. В процессе испытания в
салоне автомобиля должно находиться два человека, один из
которых следит за показаниями манометра.

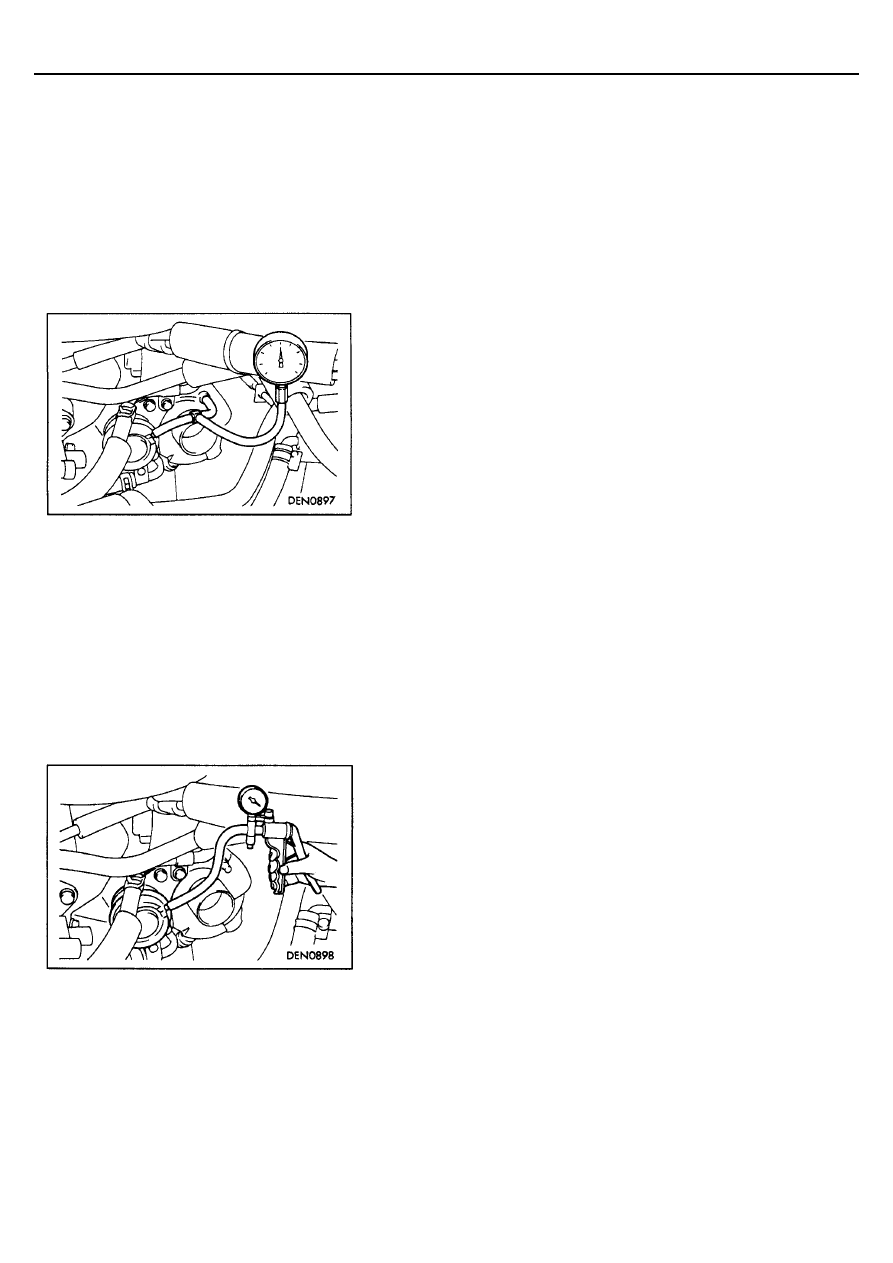

1.

Подсоедините манометр к шлангу между турбокомпрессором и
приводом клапана перепуска ОГ.

2.

Во время движения автомобиля на второй передаче полностью
нажмите на педаль акселератора и затем измерьте давление
наддувочного воздуха при 3000 об / мин.

3.

Если показания манометра не достигают положительной величиной
давления, то проверьте следующее:
•

Неисправность привода клапана перепуска ОГ

•

Негерметичность системы

•

Неисправность турбокомпрессора

4.

Если показания манометра достигают величины 76 кПа или больше,
то может быть неисправным регулирование давления наддувочного
воздуха, поэтому проверьте следующее:
•

Отсоединение или возникновение трещин в резиновом шланге

привода

•

Неисправность привода клапана перепуска ОГ

•

Неисправность клапана перепуска ОГ

ПРОВЕРКА ПРИВОДА КЛАПАНА ПЕРЕПУСКА
ОГ <4D6>

1.

Подсоедините ручной пневматический насос к штуцеру А.

2.

Постепенно увеличивая давление насоса, проверьте величину
давления начала срабатывания привода клапана перепуска ОГ (ход
штока приблизительно 1 мм)
Номинальная величина: Приблизительно 75 кПа
Внимание
Для того чтобы не повредить диафрагму привода клапана, не
допускается создавать давление 109 кПа или больше.

3.

В случае значительных отклонений от номинальной величины
давления проверьте привод клапана или клапан, при необходимости
замените неисправную деталь.

СИСТЕМА ВПУСКА И ВЫПУСКА

 - Промежуточный охладитель воздуха

15-4

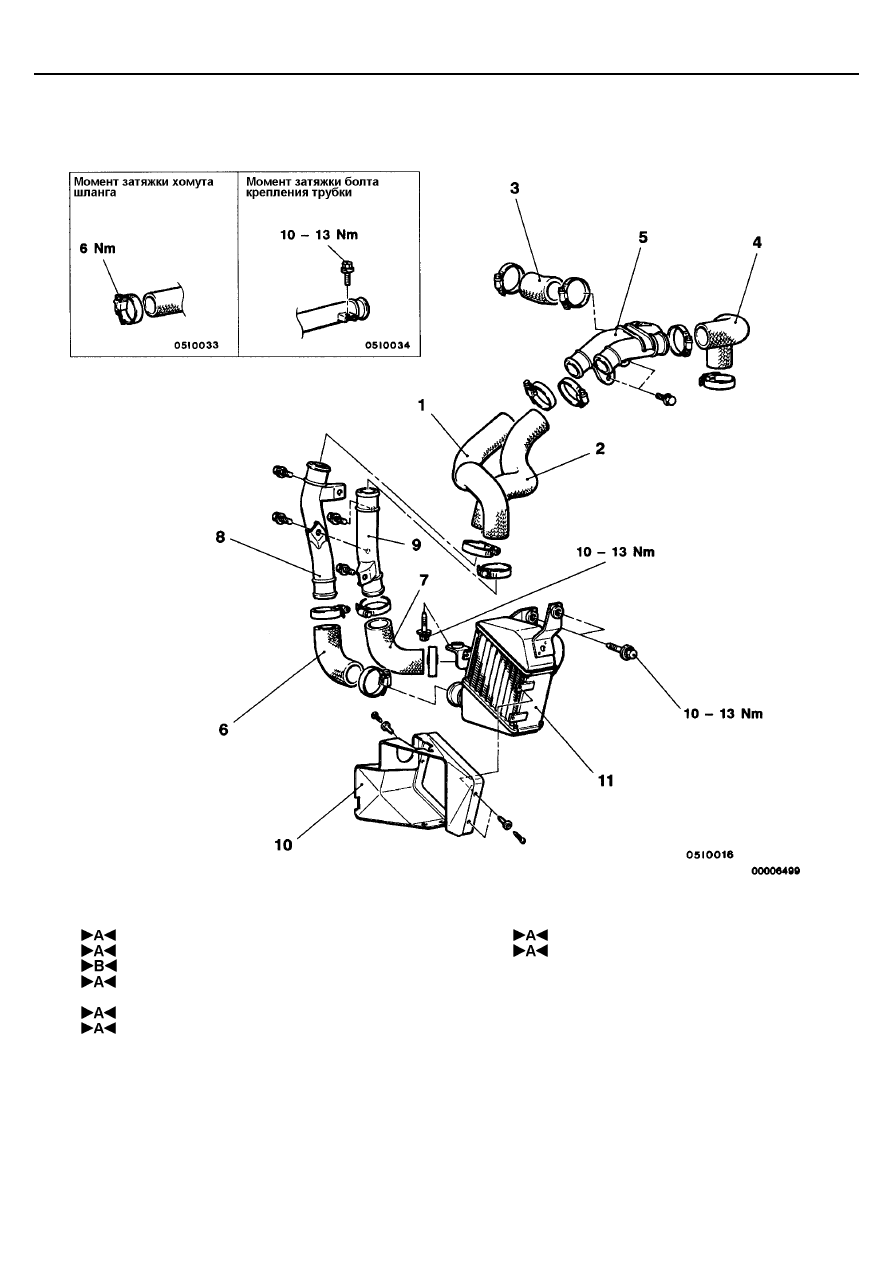

ПРОМЕЖУТОЧНЫЙ ОХЛАДИТЕЛЬ НАДДУВОЧНОГО ВОЗДУХА

СНЯТИЕ И УСТАНОВКА

Последовательность снятия воздушных
шлангов и трубок
1. Воздушный шланг Е
2. Воздушный шланг В
3. Воздушный шланг F
4. Воздушный шланг А
5. Воздушная трубка А
6. Воздушный шланг С
7. Воздушный шланг С
8. Воздушная трубка В
9. Воздушная трубка С

Последовательность снятия
промежуточного охладителя в сборе
6. Воздушный шланг С
7. Воздушный шланг С
10. Воздуховод промежуточного

охладителя

11. Промежуточный охладитель в сборе
