11A-2

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ......................................................................................................

3

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ............................................

3

ГЕРМЕТИКИ..........................................................................................................................

4

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ.........................................................................................

4

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ ..............................................................

6

Проверка и регулировка натяжения приводных ремней..............................................

6

Проверка угла опережения зажигания ..........................................................................

7

Проверка частоты вращения холостого хода ...............................................................

8

Проверка состава топливовоздушной смеси на режиме холостого хода...................

8

Проверка компрессии .....................................................................................................

9

Проверка разрежения в коллекторе ..............................................................................

10

Проверка гидрокомпенсаторов ......................................................................................

11

ШКИВ КОЛЕНЧАТОГО ВАЛА .............................................................................................

15

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ И САЛЬНИК РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА.............

16

МАСЛЯНЫЙ ПОДДОН.........................................................................................................

19

САЛЬНИКИ КОЛЕНЧАТОГО ВАЛА....................................................................................

20

ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ...............................................................................

22

РЕМЕНЬ ПРИВОДА ГРМ.....................................................................................................

26

РЕМЕНЬ ПРИВОДА ГРМ B ................................................................... .............................

30

ДВИГАТЕЛЬ В СБОРЕ .......................................................................... .............................

33

ДВИГАТЕЛЬ 4G1 -

Общая информация/ Основные данные по
ремонту и регулировке

11A-3

ОБЩАЯ ИНФОРМАЦИЯ

Показатели

4G63

Рабочий объем, см

3

1997

Диаметр цилиндра и ход поршня, мм

85,0 × 88,0

Степень сжатия

10,0

Тип камеры сгорания

Шатрового типа

Расположение распределительного вала

Один верхний распределительный вал (SOHC)

впускных

8

Количество клапанов

выпускных

8

открытие

11° до ВМТ

Впускные клапана

закрытие

53° после НМТ

открытие

63° до НМТ

Фазы
газораспределения

Выпускные клапана

закрытие

21° после ВМТ

Топливная система

Распределенный впрыск с электронным управлением

Коромысло клапана

С роликовым приводом (толкателем)

Гидрокомпенсаторы

Установлены

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Показатели

Номинальное
значение

Предельно
допустимое
значение

При проверке

294 - 490

-

Когда установлен бывший в эксплуатации
ремень

343 - 441

-

Натяжение ремня, Н

Когда установлен новый ремень

490 - 686

-

При проверке

7,7 - 12,3

-

Когда установлен бывший в эксплуатации
ремень

8,4 - 10,6

-

Натяжение ремня
привода генератора

Прогиб (справочная
величина, мм)

Когда установлен новый ремень

5,9 - 7,7

-

При проверке

392 - 588

-

Когда установлен бывший в эксплуатации
ремень

441 - 539

-

Натяжение, Н

Когда установлен новый ремень

637 - 833

-

При проверке

11,7 - 15,3

-

Когда установлен бывший в эксплуатации
ремень

12,5 - 14,3

-

Натяжение ремня
привода насоса
гидроусилителя
рулевого управления
и компрессора
кондиционера

Прогиб ремня
(справочная
величина), мм

Когда установлен новый ремень

8,8 - 11,0

-

Базовый угол опережения зажигания

5

о

 до ВМТ ± 2

о

-

Угол опережения зажигания

Приблизительно
10

о

 до ВМТ

-

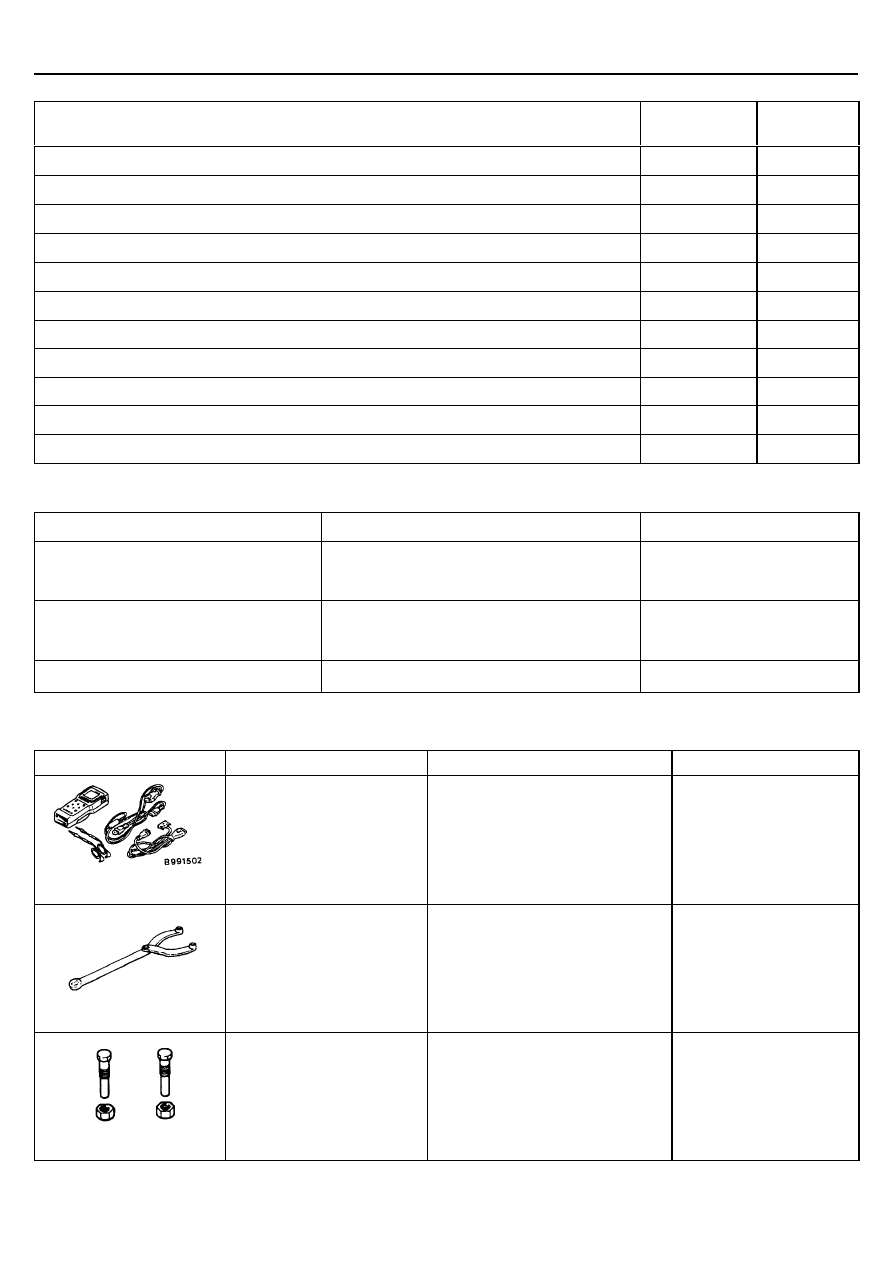

ДВИГАТЕЛЬ <4G6 >-

Основные данные по ремонту и регулировке/
Герметик / Специальный инструмент

11A-4

Параметры

Номинальное
значение

Предел

Частота вращения холостого хода, мин

-−1

750 ± 100

-

Концентрация СО, %

0,5 или меньше

-

Концентрация СН (ч.н.м.)

100 или меньше -

Компрессия (при 250 - 400 мин

−1

), кПа

1400

1060 мин

Разница компрессии между цилиндрами, кПа

-

100 макс.

Разрежение во впускном коллекторе, кПа

-

69 мин.

Длина стержня болта крепления головки цилиндров, мм

-

99,4

Перемещение нажимного штока автоматического натяжителя, мм

В пределах 1

-

Прикладываемый момент при натяжении ремня привода ГРМ, Нм (справочная величина)

3,5

-

Выступание штока автоматического натяжителя, мм

3,8 - 4,5

-

Натяжение ремня привода ГРМ “В”, мм

5 - 7

-

ГЕРМЕТИКИ

Позиция

Герметики

Примечания

Крышка головки цилиндров, головка
цилиндров
Полукруглая заглушка

3M ATD PART № 8660 или аналогичный ему

-

Масляный поддон
Корпус термостата

MITSUBISHI GENUINE PART MD 970389 или
аналогичный ему

Semi-drying sealant
(превращающийся в "резину"
герметик)

Болт маховика (MКПП) или пластины
привода гидротрансформатора (АКПП)

3M Stud locking 4170 или аналогичный ему

-

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Использование

MB 991502

Комплект MUT - II

•

Проверка частоты

вращения холостого
хода

•

Стирание

диагностического кода
неисправности

MB 990767

Вильчатый держатель

•

Фиксирование

звездочки
распределительного
вала

•

Фиксирование шкива

коленчатого вала

MD 998719 или MD 998754

Специальный болт держателя
шкива коленчатого вала

•

Фиксирование

звездочки
распределительного
вала

•

Фиксирование шкива

коленчатого вала

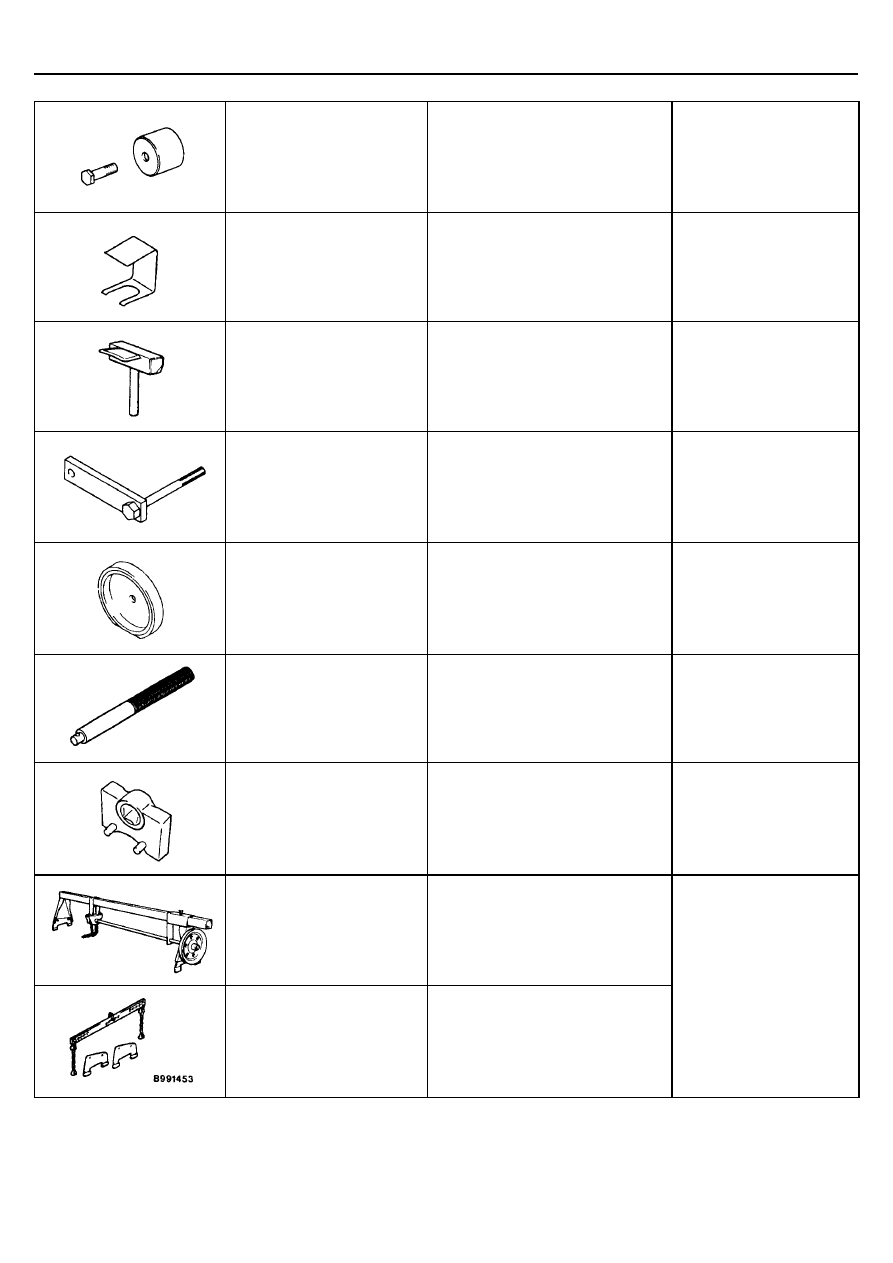

ДВИГАТЕЛЬ <4G6 > -

Специальный инструмент

11A-5

MD998713

Оправка для установки сальника
распределительного вала

Запрессовка сальника
распределительного вала

MD998443

Держатель автоматического
гидрокомпенсатора клапанного
зазора

Поддержка
гидрокомпенсатора
автоматической
регулировки зазора

MD998727

Съёмник масляного поддона

Снятие масляного поддона

MD998781

Фиксатор маховика

Фиксация маховика
(механическая КПП) или
пластины привода
гидротрансформатора
(автоматическая КПП)

MD998776

Оправка для установки заднего
сальника коленчатого вала

Запрессовка заднего
сальника коленчатого вала

МВ990938

Рукоятка

Запрессовка заднего
сальника коленчатого вала

MD998767

Торцевой ключ для ролика-
натяжителя

Регулировка натяжения
ремня привода ГРМ

Приспособление для общего
технического обслуживания;
MZ203827

Подъемник двигателя

МВ991453

Траверса для снятия / установки
двигателя в сборе

Поддерживание двигателя
в сборе во время снятия и
установки коробки передач
