НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Стеклоочиститель и омыватель
заднего стекла

51-30

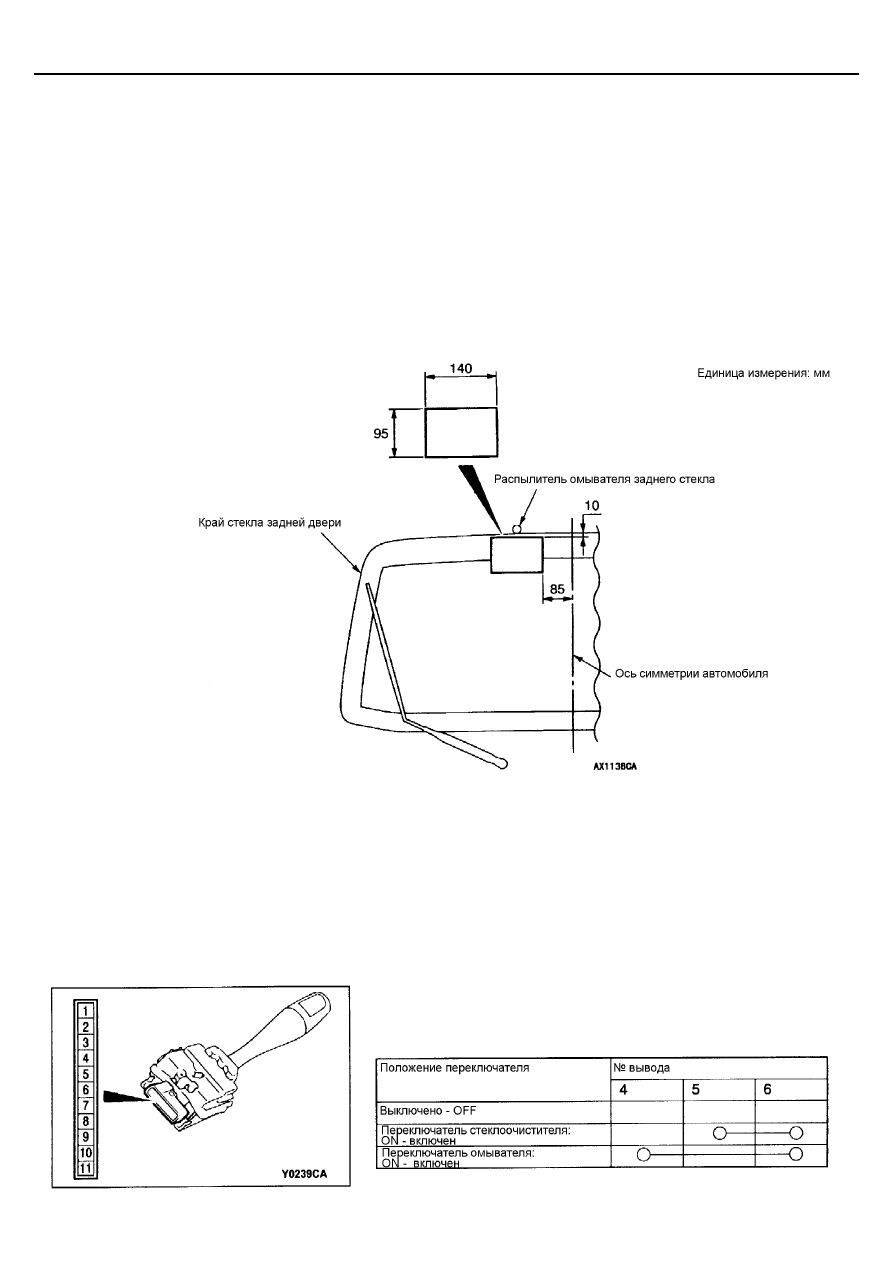

ПРОВЕРКА НАПРАВЛЕНИЯ СТРУИ РАБОЧЕЙ ЖИДКОСТИ
НА ЗАДНЕЕ СТЕКЛО

Перемещая распылители в своих гнездах, добейтесь правильного
направления струи жидкости на заднее стекло, в соответствии с
показанным на рисунке.

•



Регулирование вертикального положения распылителя
омывателя заднего стекла

Чтобы отрегулировать вертикальное положение струи жидкости на
заднее стекло, необходимо вставить жало отвертки в прорезь
распылителя и перемещать его в направлении стрелки.
Внимание:
При установке отвертки в распылитель, будьте осторожны: не
повредите отверстие распылителя.

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ И
ОМЫВАТЕЛЯ ЗАДНЕГО СТЕКЛА
ááááАвтомобиль с левым рулемññññ

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Стеклоочиститель и омыватель заднего стекла /
Омыватель фар головного света

51-31

ááááАвтомобиль с правым рулемññññ

Переключатель омывателя и очистителя ветрового стекла встроен в цепь
электронного блока управления рулевой колонки и не может быть
проверен. Однако его работа может быть проверена путем проверки
входного сигнала (см. ГЛАВУ 54В – Поиск неисправностей).

ОМЫВАТЕЛЬ ФАР ГОЛОВНОГО СВЕТА

ПОИСК НЕИСПРАВНОСТЕЙ

Стеклоочиститель и омыватель заднего стекла управляется системой SWS (Smart Wiring System). Смотрите ГЛАВУ 54В –
Поиск неисправностей.

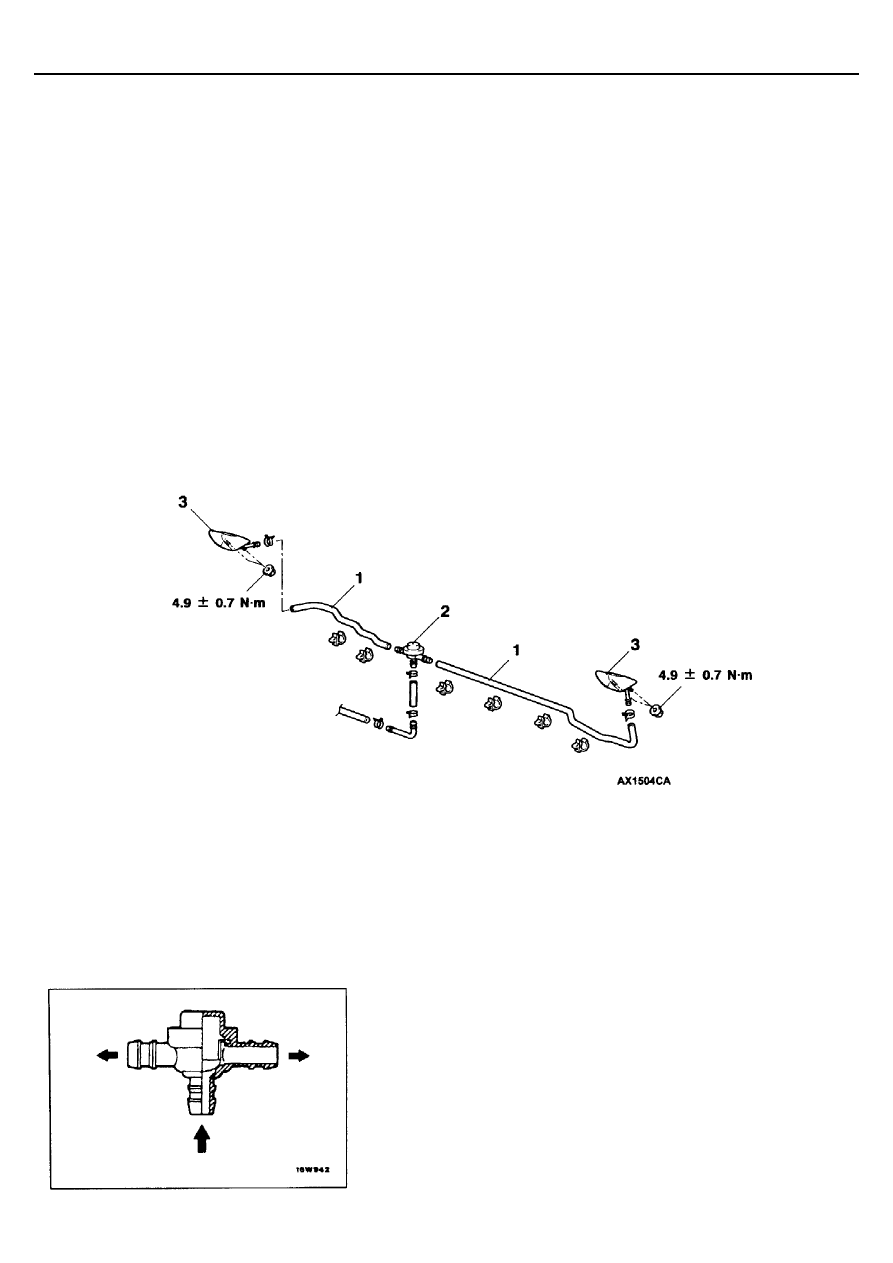

ОМЫВАТЕЛЬ ФАР ГОЛОВНОГО СВЕТА

СНЯТИЕ И УСТАНОВКА

Последовательность снятия распылителя
омывателя и обратного клапана:

•

  Слив рабочей жидкости из омывателя

•

  Облицовка переднего бампера в сборе

(см. стр. 51-4)

1. Шланги омывателя
2. Обратный клапан
3. Распылитель омывателя

ПРИМЕЧАНИЕ:
1.

При снятии и установке подрулевого переключателя
обратитесь к ГЛАВЕ 54А - Подрулевой
переключатель

2.

При снятии и установке бачка омывателя,
обратитесь к стр. 51-24.

ПРОВЕРКА

ПРОВЕРКА ОБРАТНОГО КЛАПАНА

Подайте давление на входное отверстие клапана и проверьте величину
давления открытия обратного клапана.
Давление открытия: 78 кПа

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Омыватель фар головного света /
Обогреватель щеток стеклоочистителя

51-32

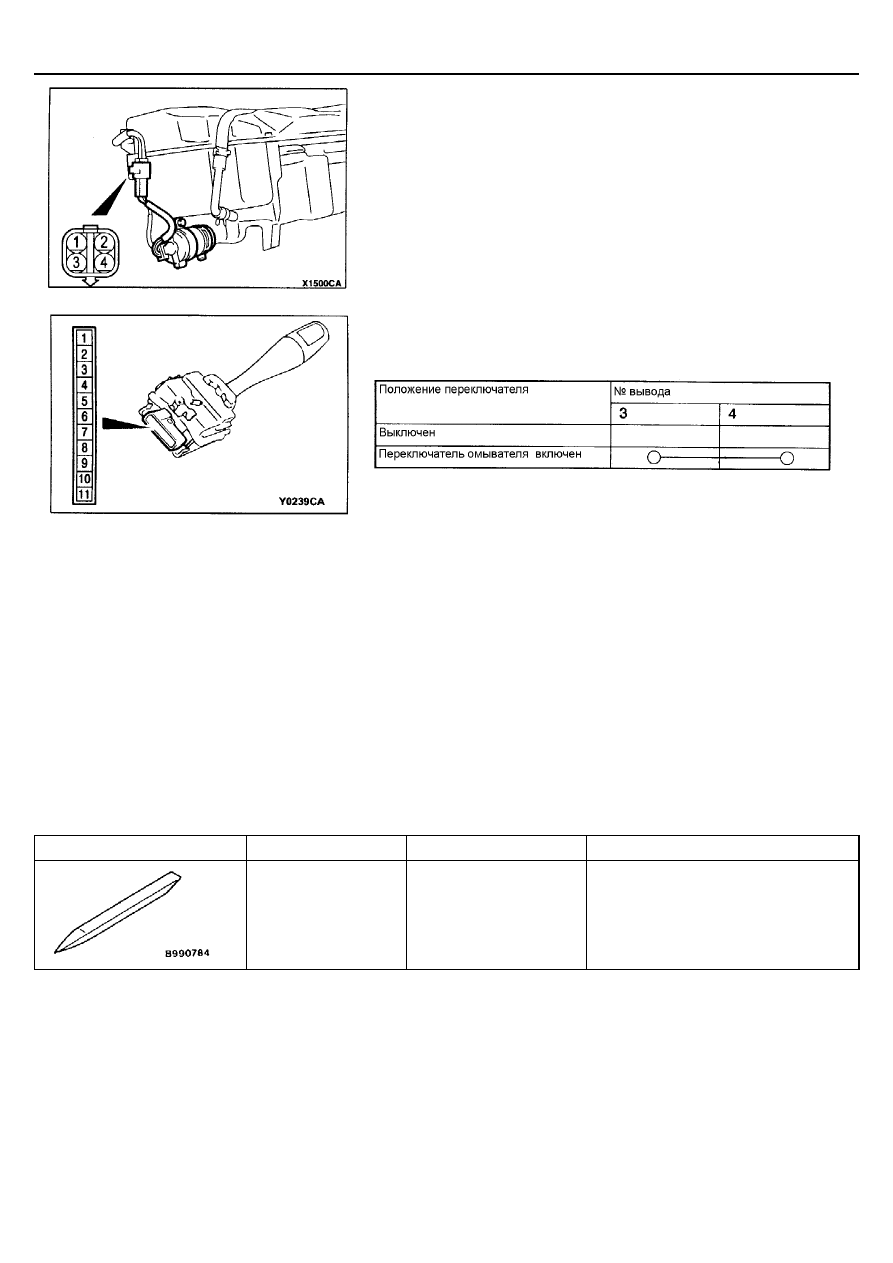

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ОМЫВАТЕЛЯ ФАР
ГОЛОВНОГО СВЕТА

1.

Не снимая электродвигатель с бачка, заполните бачок омывателя фар
водой.

2.

Подсоедините выводы (1) и (2) электродвигателя к клеммам (+) и (-)
соответственно аккумуляторной батареи и проверьте наличие
сильной струи воды из распылителей, при работающем
электродвигателе.

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ОМЫВАТЕЛЯ ФАР
ГОЛОВНОГО СВЕТА
ááááАвтомобили с правым рулемññññ

ááááАвтомобили с левым рулемññññ

Переключатель омывателя фар головного света встроен в цепь
электронного блока управления рулевой колонки и не может быть
проверен. Однако его работа может быть проверена путем проверки
входного сигнала (см. ГЛАВУ 54В – Поиск неисправностей).

ОБОГРЕВАТЕЛЬ ЩЕТОК

 СТЕКЛООЧИСТИТЕЛЯ

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Наименование

Применение

МВ990784

Съемник декоративных
деталей

Снятие выключателя обогревателя
щеток

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Обогреватель щеток стеклоочистителя

51-33

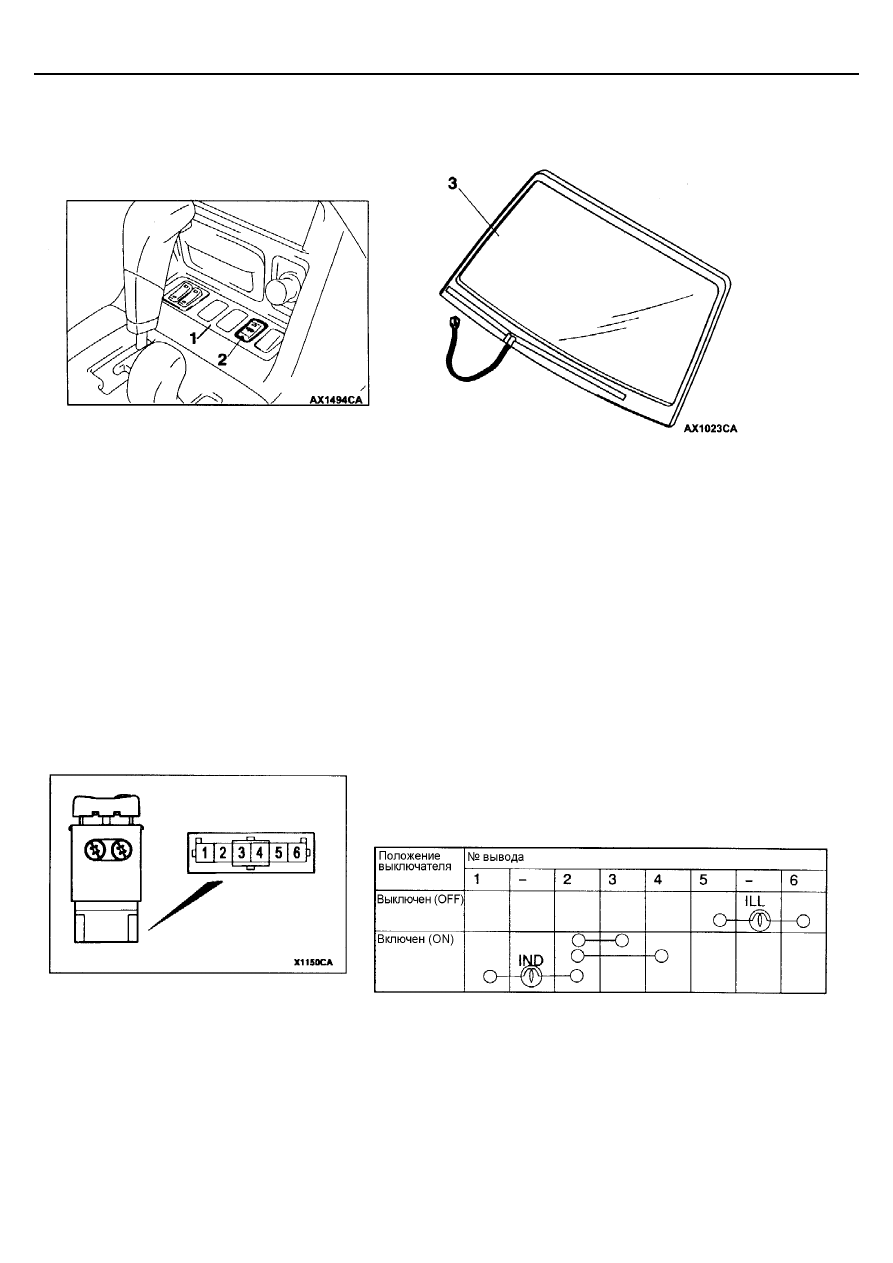

ОБОГРЕВАТЕЛЬ ЩЕТОК СТЕКЛООЧИСТИТЕЛЯ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
выключателя обогревателя щеток
стеклоочистителя:
1. Панель выключателей (см. ГЛАВУ 52А

– Панель приборов)

2. Выключатель обогревателя щеток

Снятие ветрового стекла:
3. Ветровое стекло (см. ГЛАВУ 42)

ПРОВЕРКА

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ОБОГРЕВАТЕЛЯ ЩЕТОК
СТЕКЛООЧИСТИТЕЛЯ
