РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Педаль тормоза

35А-35

ПРОВЕРКА

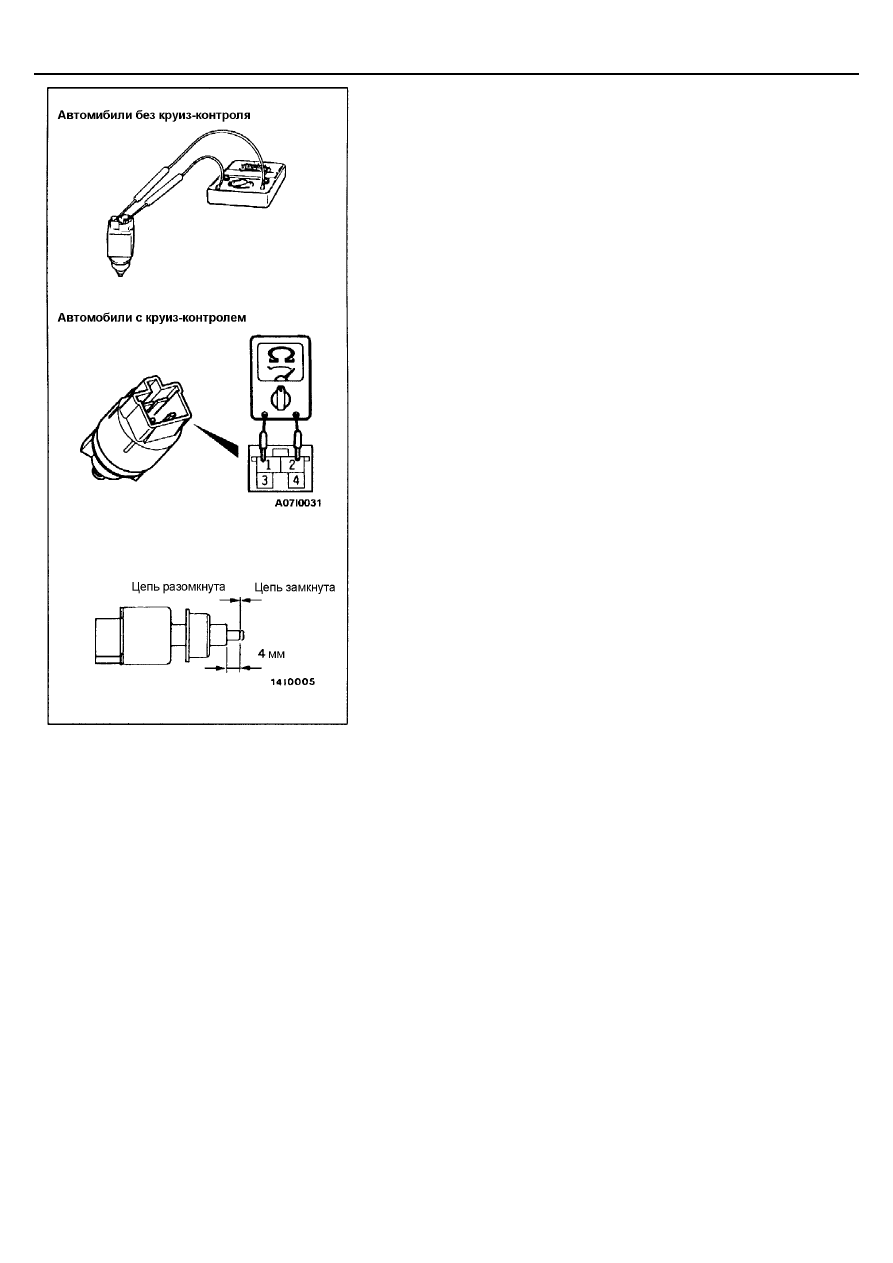

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛОВ

1.

Подсоедините омметр к выводам разъема выключателя стоп-
сигналов.

2.

Цепь выключателя должна быть разомкнута, если его плунжер
утоплен так, как показано на рисунке. При отпущенном плунжере, цепь
должна быть замкнута.

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Гидравлический усилитель тормозов (НВВ)

35А-36

ГИДРАВЛИЧЕСКИЙ УСИЛИТЕЛЬ ТОРМОЗОВ (НВВ)

ááááАвтомобили с

ABS

ññññ

СНЯТИЕ И УСТАНОВКА

Внимание:
Не включайте зажигание при отсутствии тормозной жидкости в системе НВВ, чтобы не вывести из строя насос
системы.

Предварительные операции

•



Понижение давления тормозной жидкости в
тормозной системе (нажмите на педаль тормоза
около 40 раз при выключенном зажигании).

•



Слив тормозной жидкости из гидросистемы.

Заключительные операции

•



Регулировка педали тормоза
(см. стр. 35А-19).

•



Заливка тормозной жидкости и прокачка
гидропривода тормозов (см. стр. 35А-27).

•



Проверка работы системы питания гидравлического
усилителя тормозов (см. стр. 35А-20).

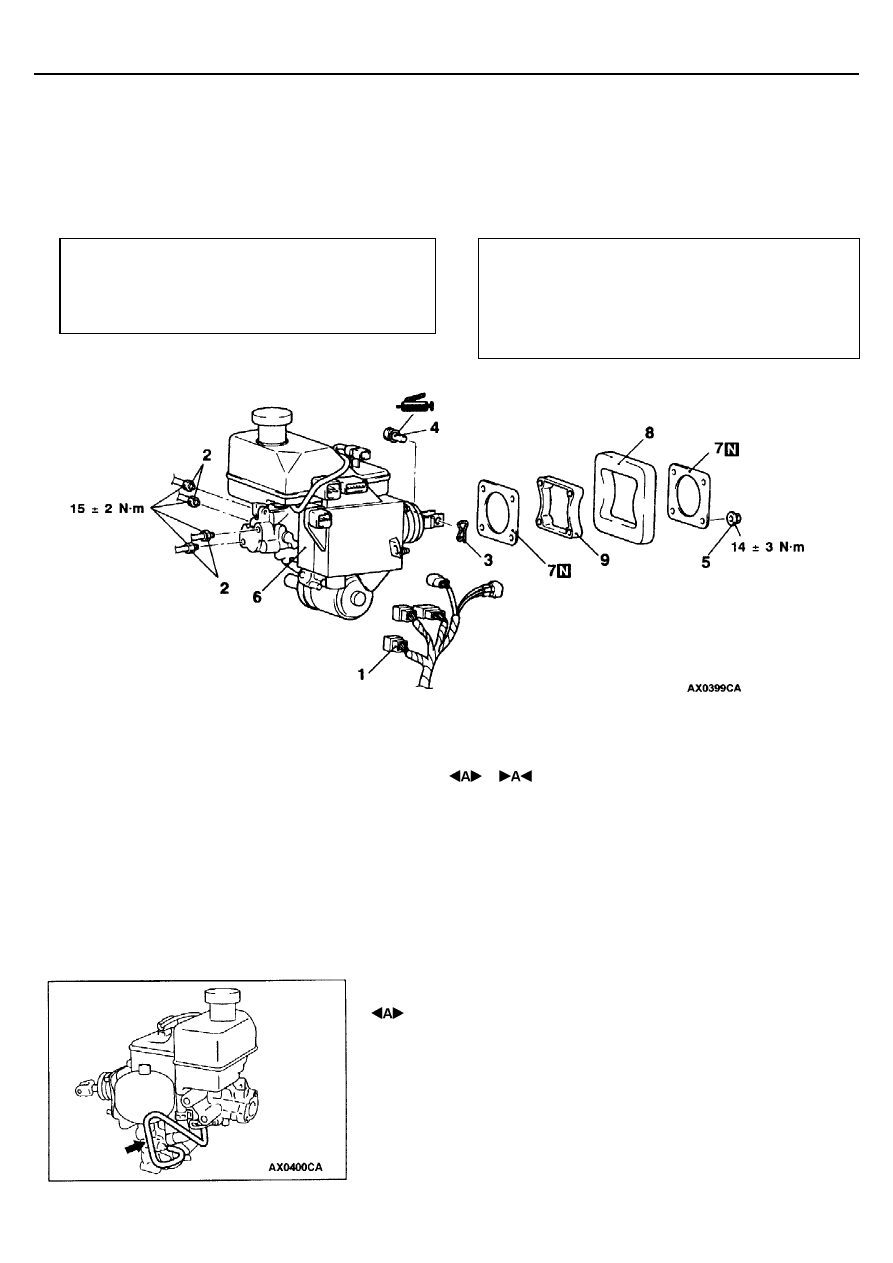

Последовательность снятия

•

  Аккумуляторная батарея (автомобили с

левым рулем)

•

  Воздушный впускной патрубок и

воздушный фильтр (автомобили с
правым рулем) (см. ГЛАВУ 15)

1. Разъем жгута проводов
2. Соединения тормозных трубок
3. Шплинт

4. Штифт
5. Гайка крепления блока НВВ
6. Гидравлический усилитель тормозов НВВ
7. Уплотнение
8. Упругий элемент <4M4>
9. Проставка

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ГИДРАВЛИЧЕСКОГО УСИЛИТЕЛЯ

ТОРМОЗОВ (НВВ)

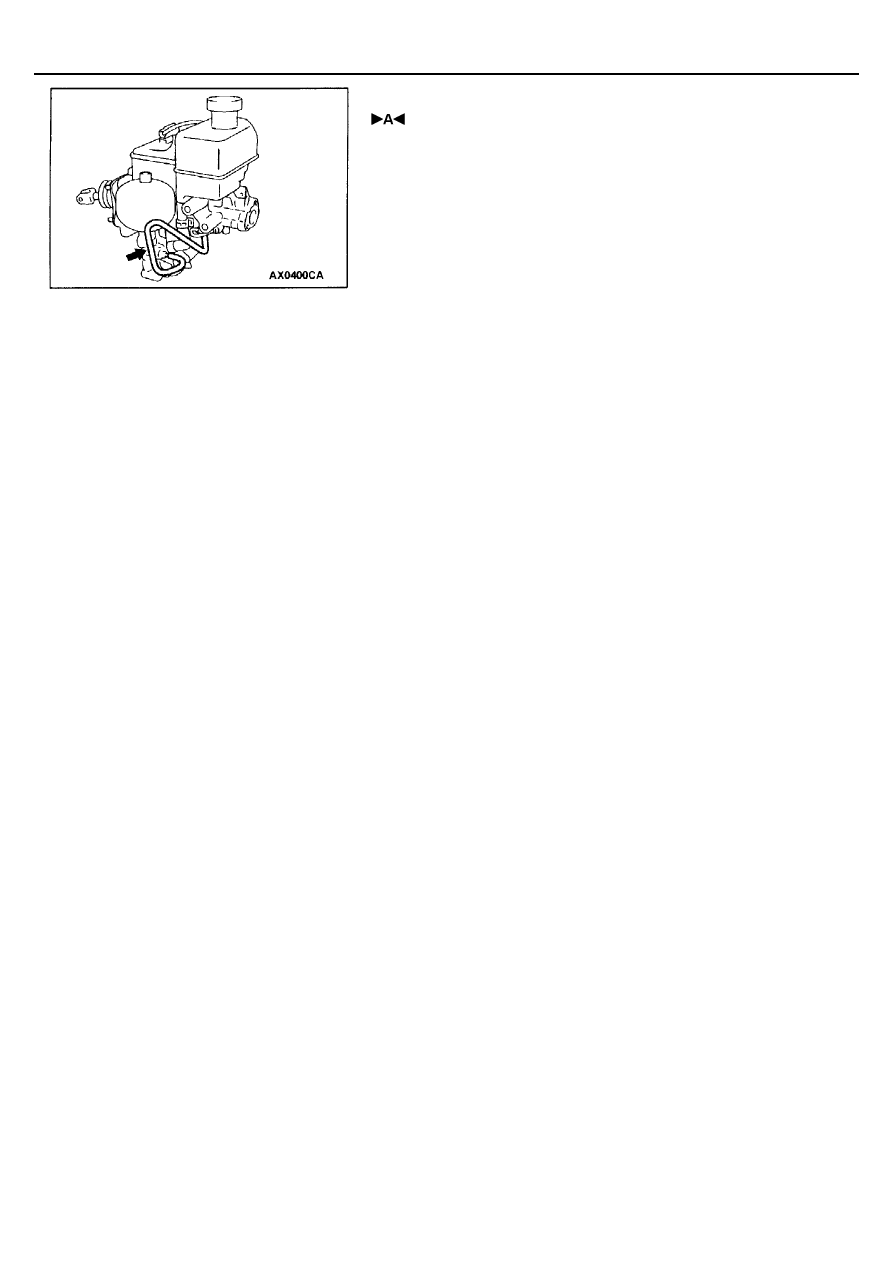

Внимание:
Никогда не перегибайте показанную на рисунке трубку, поскольку она
находится под высоким давлением.

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Гидравлический усилитель тормозов (НВВ)

35А-37

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ГИДРАВЛИЧЕСКОГО УСИЛИТЕЛЯ

ТОРМОЗОВ (НВВ)

Внимание:
Никогда не перегибайте показанную на рисунке трубку, поскольку она
находится под высоким давлением.

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Гидравлический усилитель тормозов (НВВ)

35А-38

РАЗБОРКА И СБОРКА

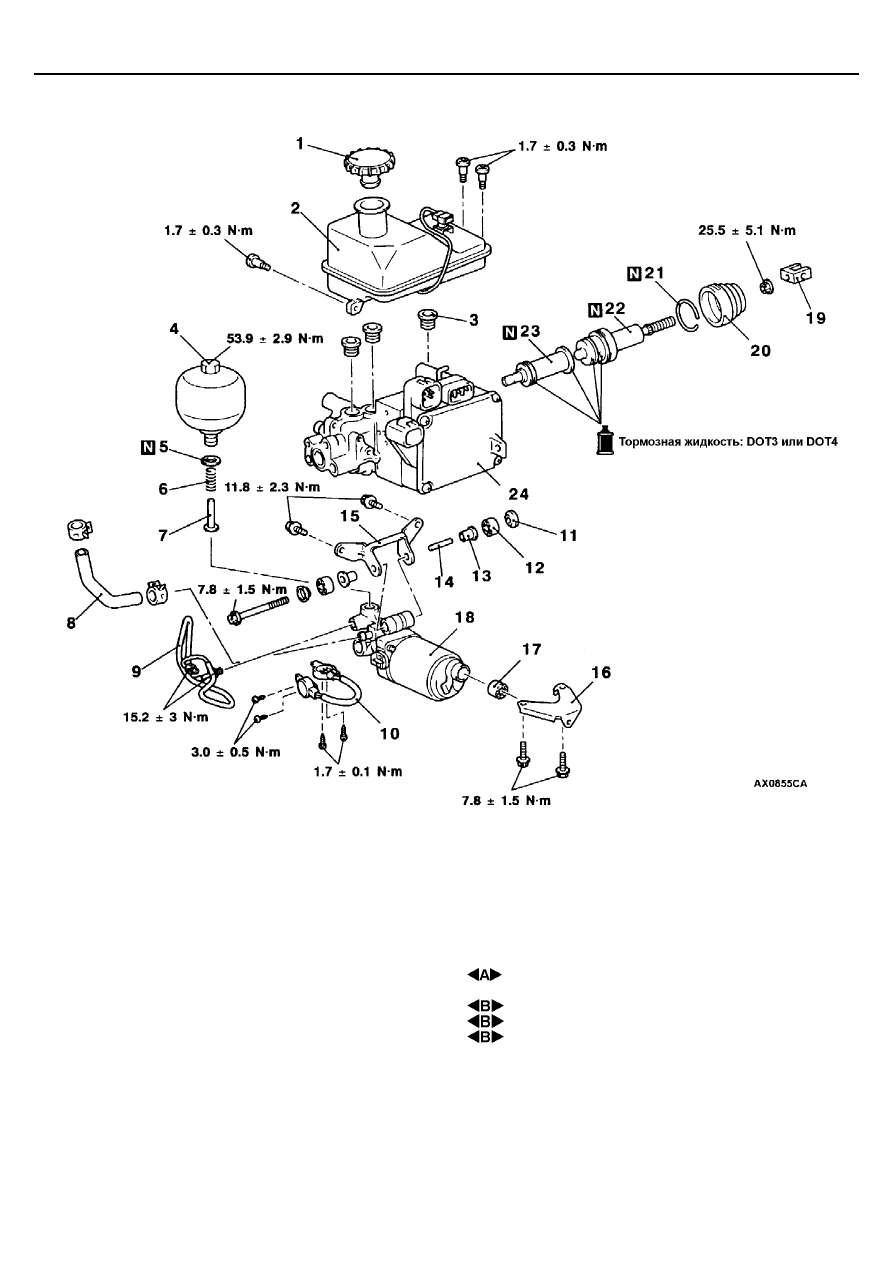

Последовательность разборки
1. Заливная пробка
2. Бачок тормозной жидкости в сборе
3. Уплотнение
4. Аккумулятор
5. Кольцевая прокладка
6. Пружина
7. Трубка-успокоитель
8. Шланг
9. Трубка
10. Подводящий провод
11. Шайба
12. Втулка
13. Установочная втулка

14. Штифт
15. Кронштейн
16. Кронштейн
17. Втулка
18. Электронасос
19. Штифт с отверстием под шплинт
20. Пыльник

•

    Поддерживание корпуса гидравлического

усилителя тормозов (НВВ)

21. Стопорное кольцо
22. Силовой поршень в сборе
23. Поршень главного тормозного цилиндра

в сборе

24. Главный тормозной цилиндр и

гидравлический узел в сборе
