СИСТЕМА ОХЛАЖДЕНИЯ -

Шланги и патрубок системы охлаждения

14-15

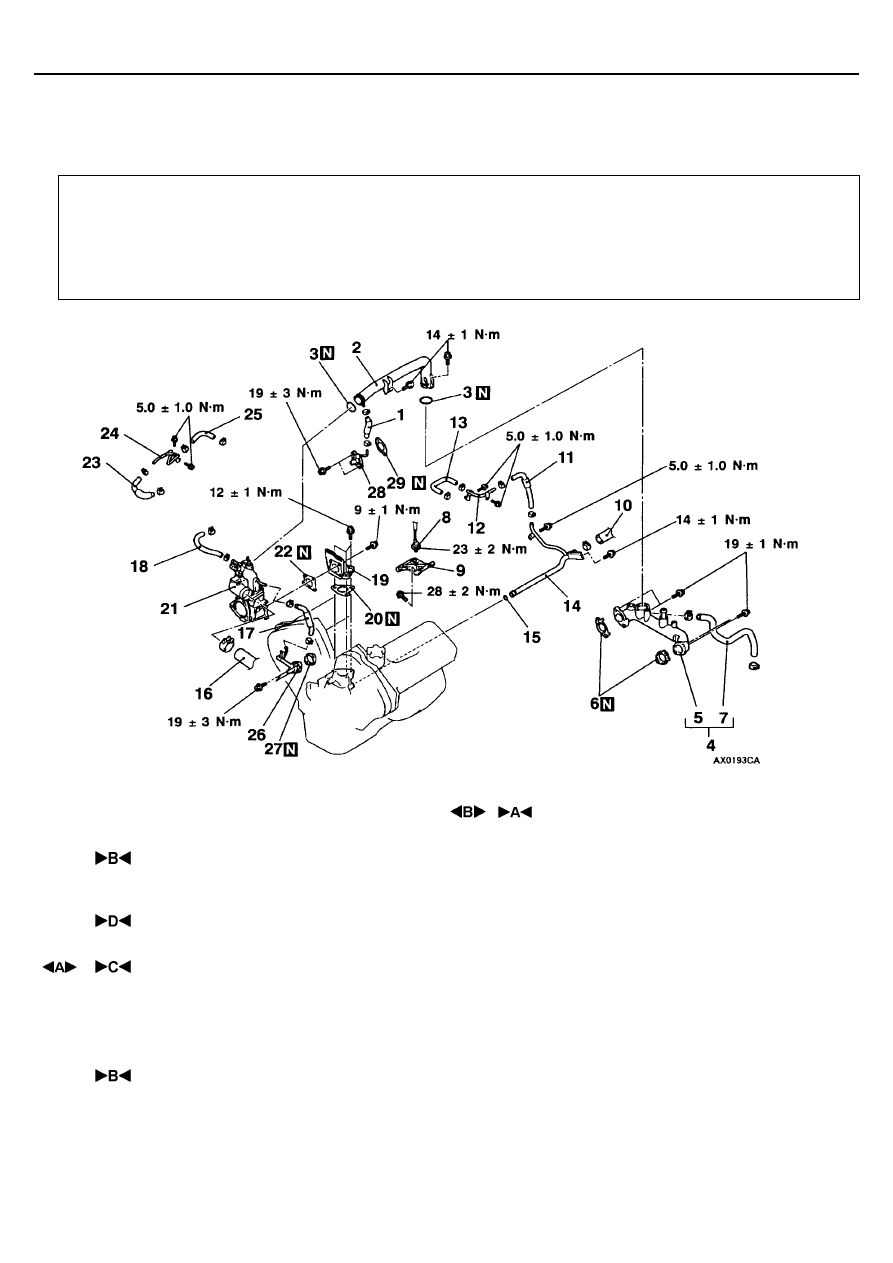

ШЛАНГИ И ПАТРУБОК СИСТЕМЫ ОХЛАЖДЕНИЯ

СНЯТИЕ И УСТАНОВКА

<6G7>

Предварительные и заключительные операции

•



Слив и заливка охлаждающей жидкости
(см. стр. 14-3.)

•



Снятие и установка термостата (см. стр. 14-8.)

•



Снятие и установка впускного коллектора
(см. ГЛАВУ 15.)

•



Снятие и установка форсунок (см. ГЛАВУ 13А.)

•



Снятие и установка топливного насоса (высокого
давления) (см. ГЛАВУ 13А.)

Последовательность снятия
1. Шланг системы охлаждения
2. Водоотводящая трубка системы

охлаждения

3. Кольцевая прокладка
4. Шланг отопителя и патрубок системы

охлаждения в сборе

5. Патрубок системы охлаждения в сборе
6. Прокладка патрубка системы

охлаждения

7. Шланг отопителя
8. Датчик детонации
9. Кронштейн датчика детонации
10. Соединение шланга отопителя
11. Шланг системы охлаждения
12. Трубка системы охлаждения
13. Шланг системы охлаждения
14. Трубка системы охлаждения в сборе
15. Кольцевая прокладка

16. Соединение верхнего шланга радиатора
17. Шланг системы охлаждения
18. Шланг системы охлаждения
19. Патрубок термостата
20. Прокладка патрубка термостата
21. Водоотводящий патрубок термостата и

корпус термостата

22. Прокладка корпуса термостата
23. Шланг системы охлаждения
24. Трубка системы охлаждения
25. Шланг системы охлаждения
26. Левый патрубок
27. Прокладка левого патрубка термостата
28. Правый патрубок
29. Прокладка правого патрубка

СИСТЕМА ОХЛАЖДЕНИЯ -

Шланги и патрубок системы охлаждения

14-16

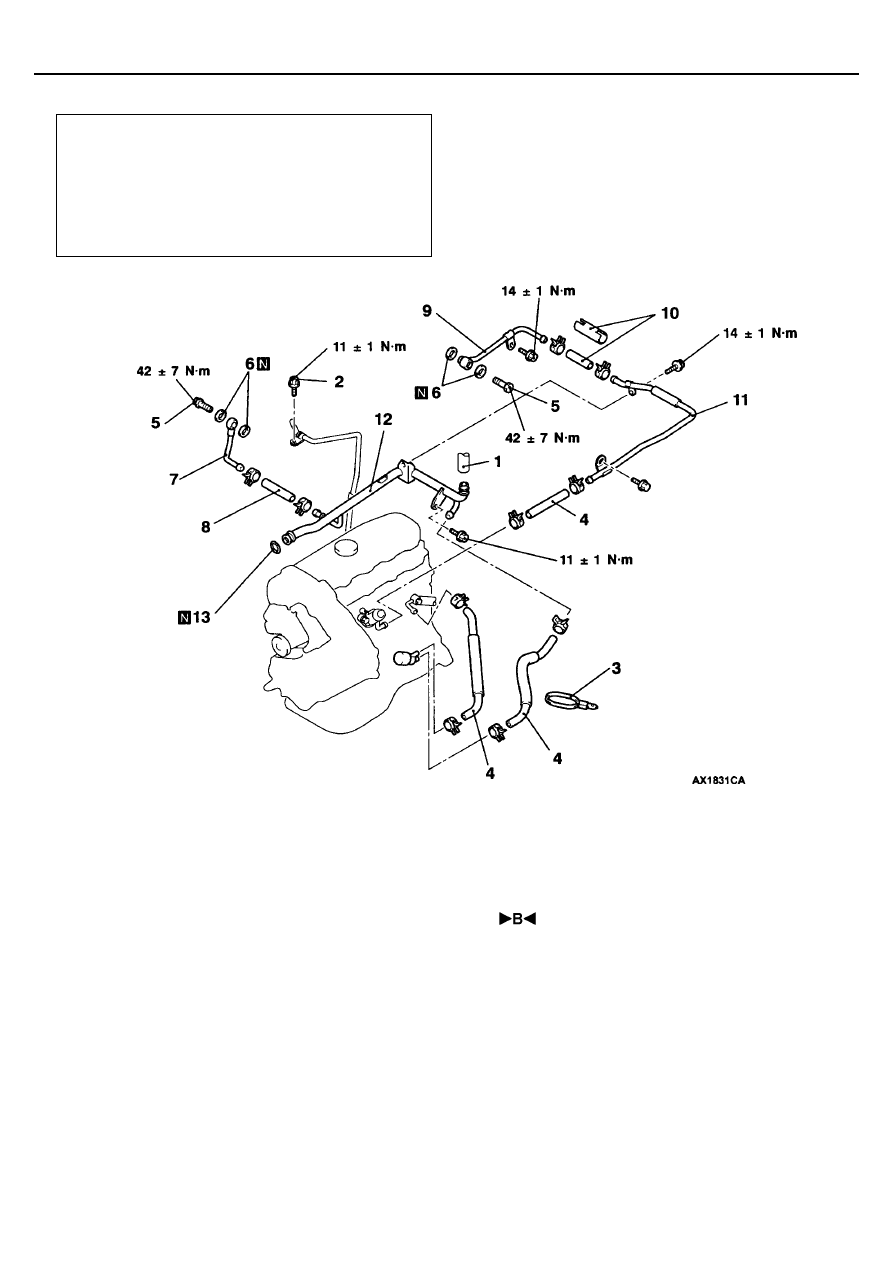

<4D5>

Предварительные и заключительные операции

•



Слив и заливка охлаждающей жидкости
(см. стр. 14-3.)

•



Снятие и установка топливной трубки высокого
давления (см. ГЛАВУ 13Е – Топливные форсунки.)

•



Снятие и установка впускного и выпускного
коллекторов (см. ГЛАВУ 15.)

Последовательность снятия
1. Соединение шланга отопителя
2. Болт крепления вакуумной трубки
3. Проволочный бандаж
4. Шланг системы охлаждения
5. Перепускной болт
6. Уплотнительное кольцо
7. Трубка А системы охлаждения

8. Шланг системы охлаждения
9. Трубка В системы охлаждения
10.Шланг системы охлаждения
11.Трубка С системы охлаждения
12.Патрубок системы охлаждения в сборе
13.Кольцевая прокладка

СИСТЕМА ОХЛАЖДЕНИЯ -

Шланги и патрубок системы охлаждения

14-17

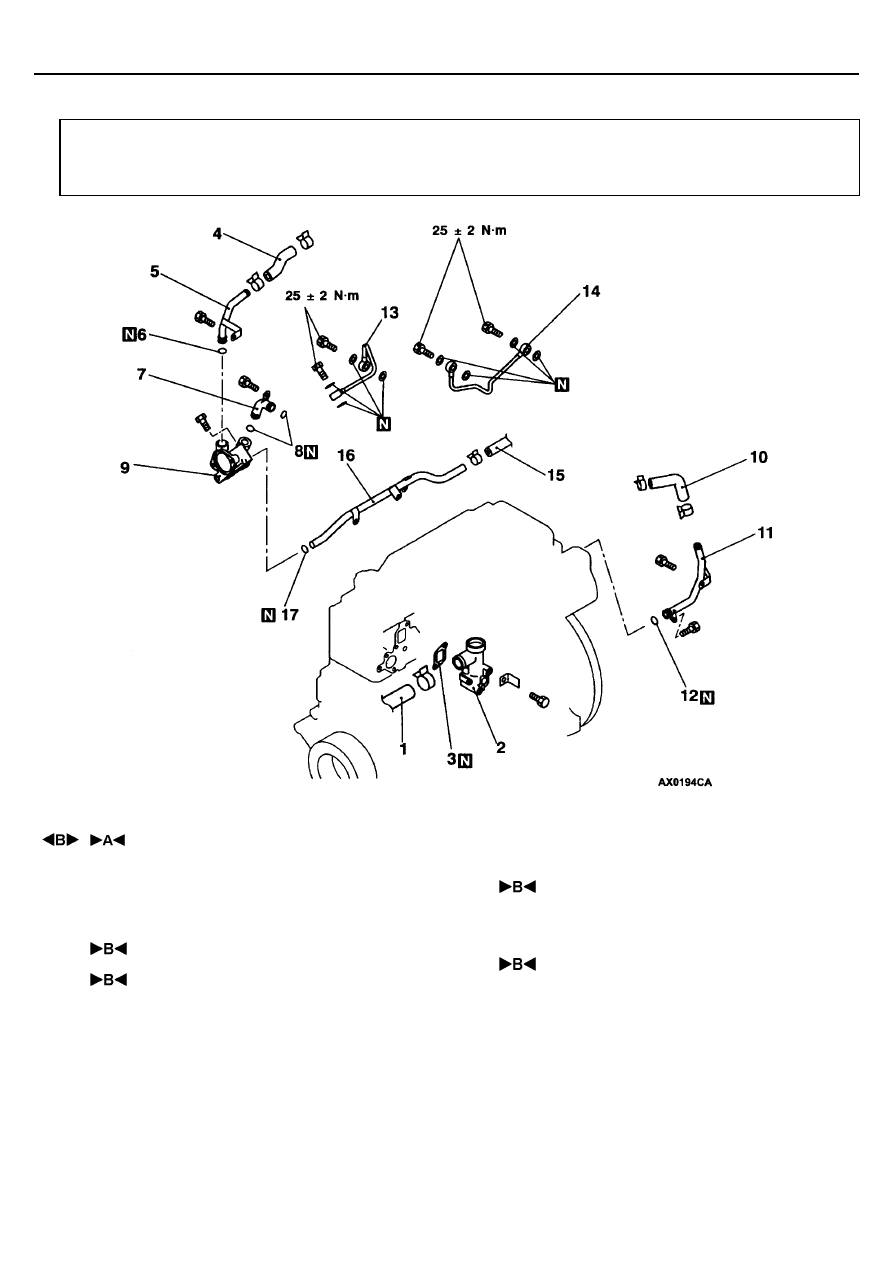

<4М4>

Предварительные и заключительные операции

•



Слив и заливка охлаждающей жидкости
(см. стр. 14-3.)

•



Снятие и установка воздушного фильтра
(см. ГЛАВУ 15.)

Последовательность снятия
1. Соединение верхнего шланга

радиатора

2. Водоотводящий патрубок
3. Прокладка водоотводящего патрубка
4. Шланг системы охлаждения
5. Водоотводящая трубка системы

рециркуляции отработавших газов ERG

6. Кольцевая прокладка
7. Байпасная трубка
8. Кольцевая прокладка
9. Корпус термостата

10. Шланг системы охлаждения
11. Водоподающая трубка системы

рециркуляции отработавших газов ERG

12. Кольцевая прокладка
13. Водоотводящая трубка турбокомпрессора
14. Водоподающая трубка турбокомпрессора
15. Соединение шланга отопителя
16. Водоотводящая трубка отопителя
17. Кольцевая прокладка

СИСТЕМА ОХЛАЖДЕНИЯ -

Шланги и патрубок системы охлаждения

14-18

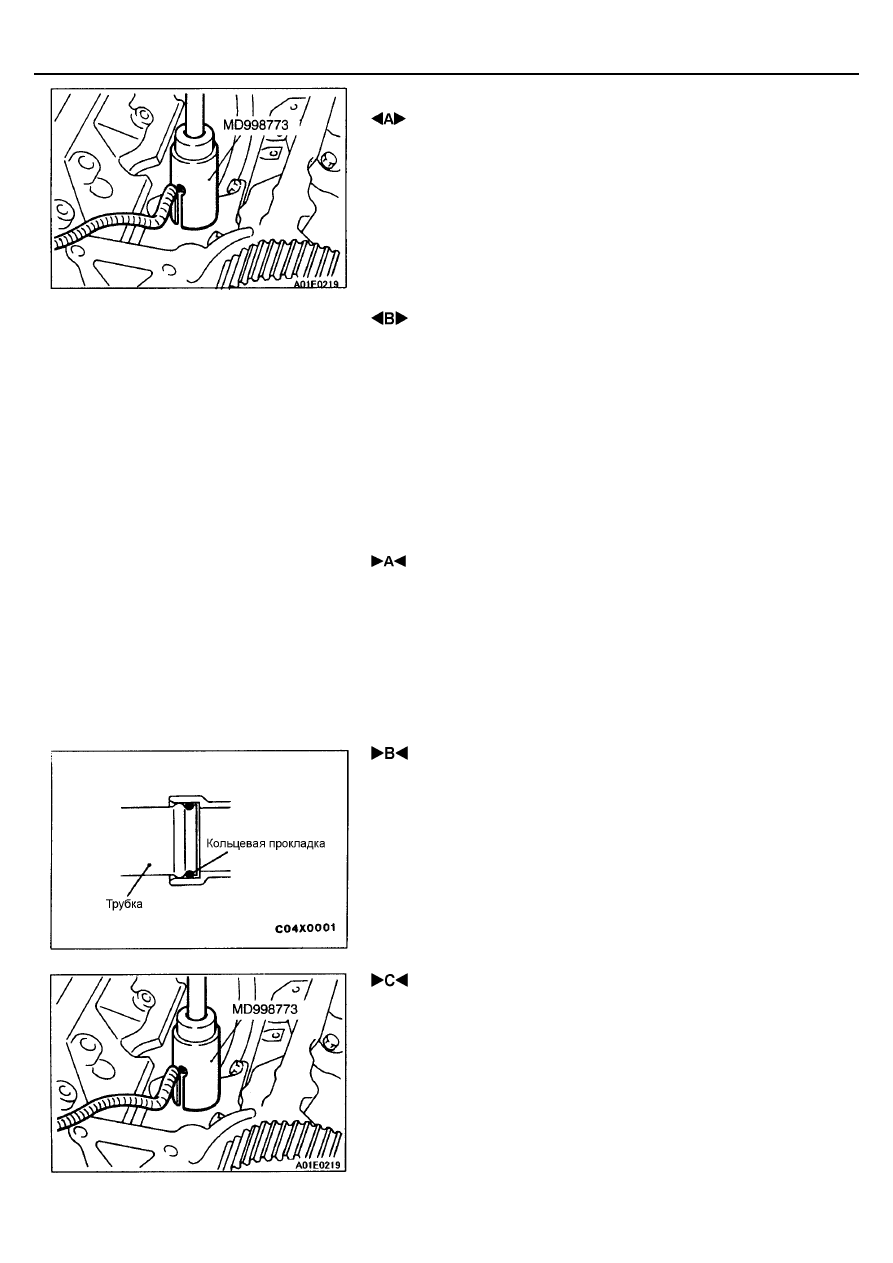

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ДАТЧИКА ДЕТОНАЦИИ

 ОТСОЕДИНЕНИЕ ВЕРХНЕГО ШЛАНГА РАДИАТОРА

Перед отсоединением верхнего шланга радиатора нанесите установочные
метки на шланге и хомуте, после чего отсоедините шланг.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 СОЕДИНЕНИЕ ВЕРХНЕГО ШЛАНГА РАДИАТОРА

1.

Одевайте каждый шланг на штуцер патрубка системы охлаждения до
упора.

2.

Перед подсоединением верхнего шланга радиатора необходимо
совместить нанесенные при разборке метки на шланге и хомуте.

 УСТАНОВКА КОЛЬЦЕВОЙ ПРОКЛАДКИ

Наденьте кольцевую прокладку на подводящую трубку системы
охлаждения и нанесите на ее наружную поверхность немного
охлаждающей жидкости или воды.
Внимание
Не допускайте попадание моторного масла, а также консистентной
смазки на поверхность кольцевой прокладки.

 УСТАНОВКА ДАТЧИКА ДЕТОНАЦИИ
