Mitsubishi Lancer X. Руководство - часть 807
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)
35C-157

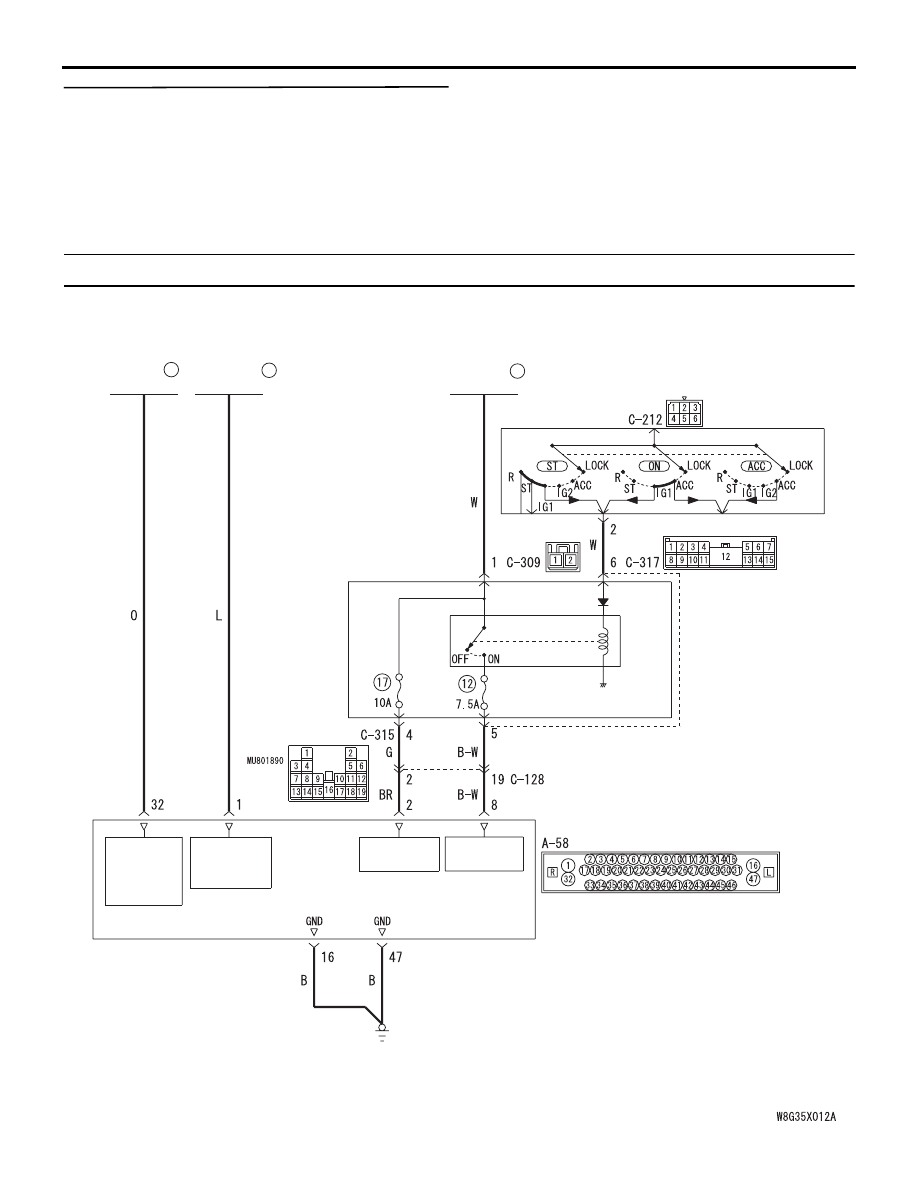

Процедура выявления 9: После переключения выключателя ASC в положение OFF (ВЫКЛ)
невозможно отключить систему TCL/ASC.
!
ОСТОРОЖНО
• Если в шине CAN есть какая-либо
неисправность, может быть выдан
неверный код диагностики. Прежде чем
выполнять эту диагностику, следует
продиагностировать шину CAN
(см. ГРУППА 54С, Анализ кодов
диагностики неисправностей
).
• Перед заменой ECU убедиться в том, что
линии шины CAN в норме.
РАБОТА
Заземление клеммы № 15 ETACS-ECU
осуществляется нажатием выключателя ASC
OFF. Состояние ВКЛ/ВЫКЛ выключателя ASC
OFF передается из ETACS-ECU в ASC-ECU по
шине CAN.
ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ
Причиной этого может быть разрыв в цепи
выключателя ASC OFF.
ВОЗМОЖНЫЕ ПРИЧИНЫ
• Поврежден жгут электропроводки или
разъемы
• Неисправность выключателя ASC OFF
• Неисправность ETACS-ECU
• Выключатель ASC OFF удерживается нажатым
более 15 секунд (система возвращается
в нормальное состояние после установки
переключателя зажигания в положение «OFF»
(ВЫКЛ) и в положение «ON» (ВКЛ)).
ПРОЦЕДУРА ДИАГНОСТИКИ
ШАГ 1. Измерение напряжения на разъеме
ETACS-ECU C-313
• Измерить напряжение на участке между
клеммой № 15 и «массой».
НОРМА: Приблизительно 5 В
Q: Результаты проверки в норме?
ДА :
Переход к Шагу 4.
НЕТ :
Переход к Шагу 2.
ШАГ 2. Проверка разъема: разъем C-313
ETACS-ECU, промежуточный разъем C-28,
разъем C-135 выключателя ASC OFF
Q: Результаты проверки в норме?
ДА :
Переход к Шагу 3.
НЕТ :
Отремонтировать неисправный разъем.
ШАГ 3. Проверка выключателя ASC OFF
См.
Q: Результат проверки отличается?
ДА :
Отремонтировать жгут электропроводки
на участке между клеммой № 15
разъема C-313 ETACS-ECU и «массой».
НЕТ :
Переход к Шагу 4.
ШАГ 4. Выполните повторную проверку
системы.
Q: ASC включается и выключается нормально
с помощью выключателя ASC OFF?
ДА :
Перемежающаяся неисправность
(см. ГРУППА 00
− Как устранять
перемежающиеся неисправности
).
НЕТ :
Заменить ETACS-ECU и перейти к Шагу 5.
ШАГ 5. Выполните повторную проверку
системы.
Q: ASC включается и выключается нормально
с помощью выключателя ASC OFF?
ДА :
Диагностика завершена.
НЕТ :
Вернитесь к Шагу 1.
Процедура выявления 10: Отклонения в работе тормоза
!
ОСТОРОЖНО
• Если в шине CAN есть какая-либо
неисправность, может быть выдан
неверный код диагностики. Прежде чем
выполнять эту диагностику, следует
продиагностировать шину CAN
(см. ГРУППА 54С, Анализ кодов
диагностики неисправностей
).
• Перед заменой ECU убедиться в том, что
линии шины CAN в норме.
