ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-69

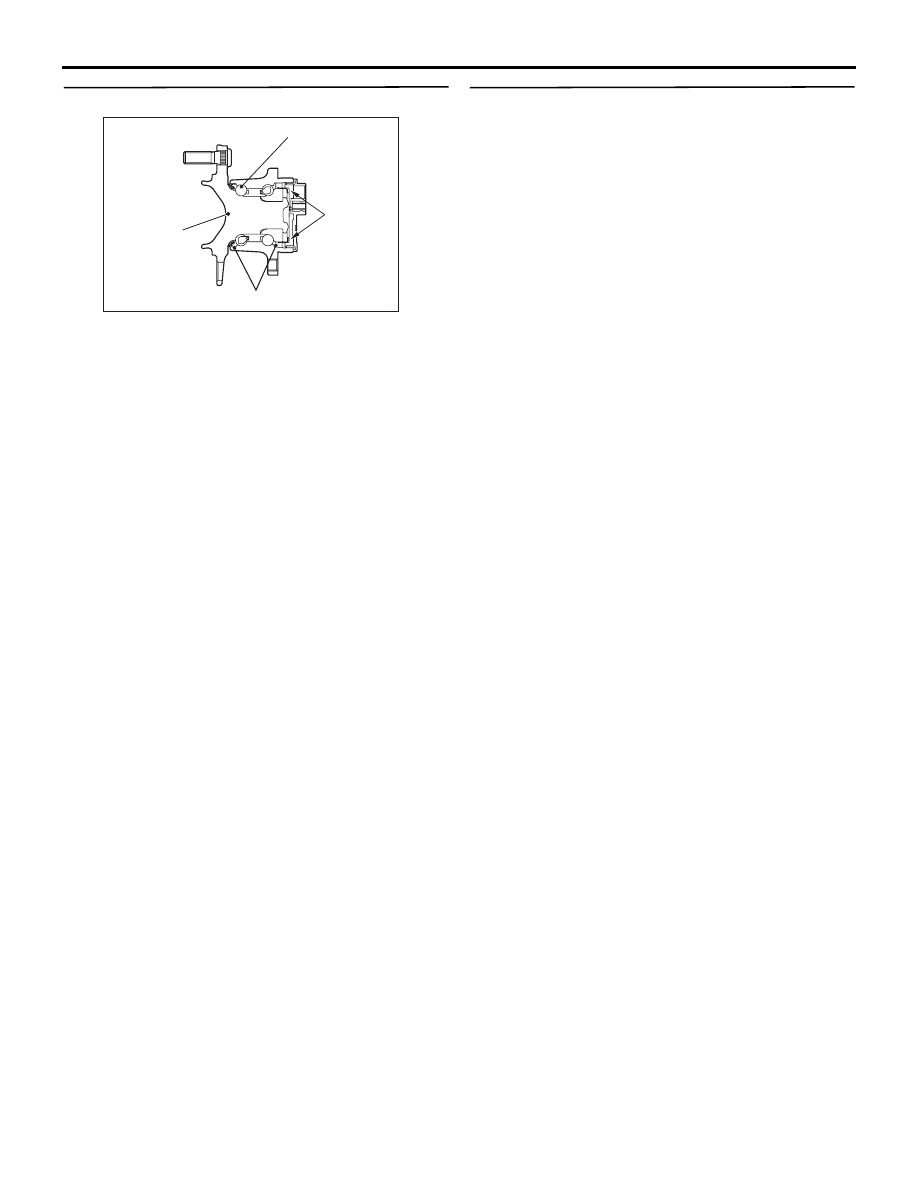

ШАГ 15. Проверка задающего диска

AB

Магнитный

энкодер

Шарикоподшипник

Сальник

Задняя ступица

AC700162

Проверить наличие налипания посторонних
материалов на задающий диск и его
деформации.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 16.

НЕТ (налипание посторонних материалов) :

Снять посторонние материалы
и очистить задающий диск, стараясь не
повредить магнит и не нарушить его
магнитные свойства.

НЕТ (Деформация) :

Заменить узел ступицы

заднего колеса.

ШАГ 16. Проверка сброса кода диагностики.
(1) Стереть код диагностики.
(2) Развить на транспортном средстве скорость

не менее 20 км/ч.
ПРИМЕЧАНИЕ: В некоторых случаях
сигнальная лампа ABS не гаснет, пока не
будет превышена скорость в 20 км/ч.

Q: Выдается ли код диагностики № C1048?

ДА :

Заменить ABS-ECU.

НЕТ :

Диагностика завершена.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-70

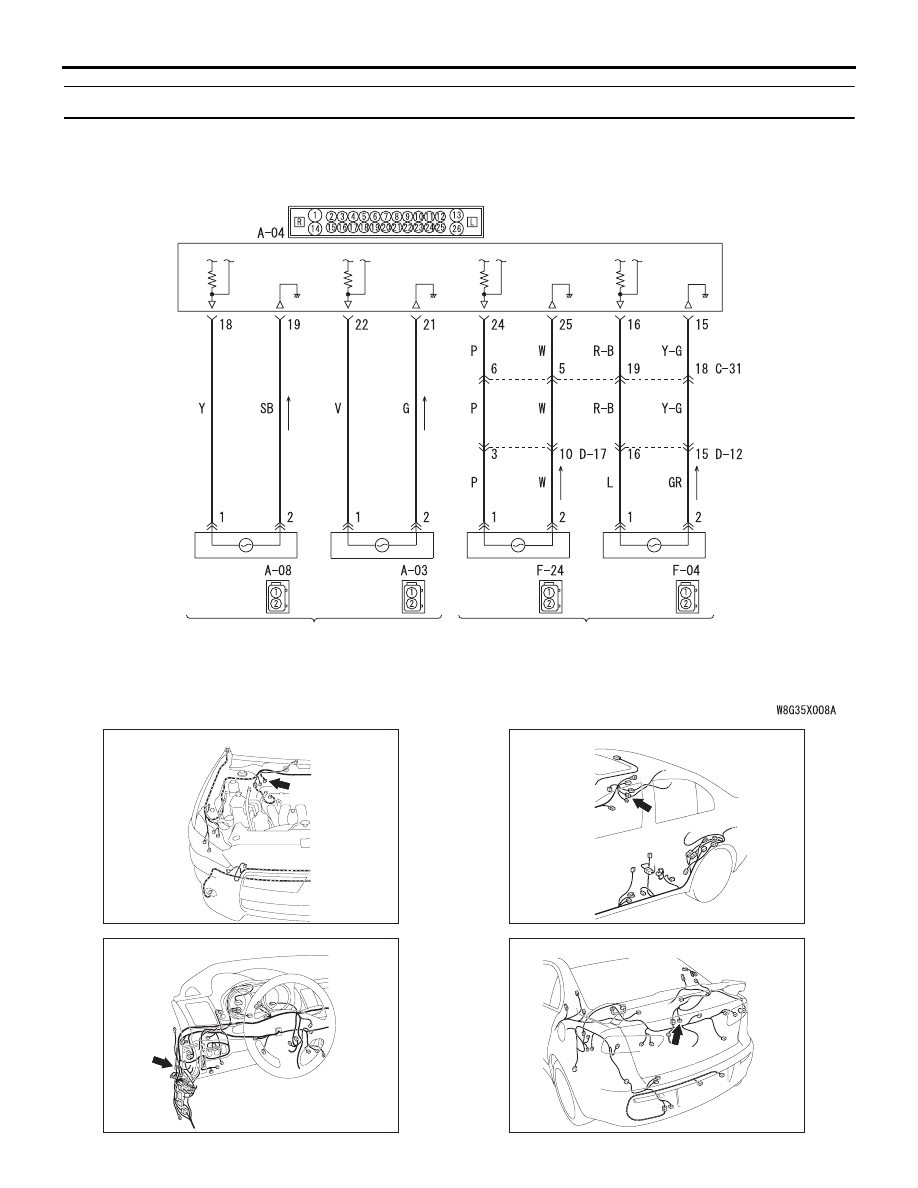

Код № C1049 Превышено время фазы управления датчиком скорости ЗП колеса

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ

ЗАДНЕГО КОЛЕСА

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ

ПЕРЕДНЕГО КОЛЕСА

(ПРАВЫЙ)

(ПРАВЫЙ)

(ЛЕВЫЙ)

(ЛЕВЫЙ)

ABS-блок

управления

Цепь датчика скорости вращения колеса

A-04 (GR)

Разъем: A-04

AZ

AC612691

DF

Разъем: C-31

AC612705

Разъем: D-12

AL

AC612723

F-04 (B)

Разъем: F-04

AU

AC612744

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-71

!

ОСТОРОЖНО

Если в шине CAN есть какая-либо
неисправность, может быть выдан неверный
код диагностики. Прежде чем выполнять эту
диагностику, следует продиагностировать
шину CAN (См. ГРУППУ 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

РАБОТА

• Датчик скорости колеса является в некотором

роде генератором импульсов. Он состоит из
модуляторов (пластин, на которых
попеременно расположены южные
и северные полюса магнитов), которые
определяют скорость вращения колеса, т.к.
диск вращается с той же скоростью, что
и колесо. Датчик генерирует частотный
импульсный сигнал, пропорциональный
частоте вращения колеса.

• Эти импульсные сигналы, создаваемые

датчиками скорости колеса, поступают
в ABS-ECU. ABS-ECU по частоте импульсного
сигнала определяет скорость вращения
колеса.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Этот код диагностики выдается при обнаружении
одной из перечисленных ниже неисправностей:

• Если давление тормозной жидкости слишком

долго остается низким.

• Если давление тормозной жидкости

поддерживается в течение долгого времени.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Поврежден жгут электропроводки или разъемы

• Внешние шумовые помехи

• Неисправность датчика скорости колеса

• Неисправность ABS-ECU

• Слишком большое расстояние между

датчиком скорости колеса и задающим
диском

• Налипание инородных материалов на датчик

скорости колеса

• Налипание инородных материалов на

задающий диск

• Неисправность подшипника колеса

• Ненадлежащая установка датчика скорости

колеса

• Деформация задающего диска

• Нарушение рисунка намагниченности

задающего диска

• Выкрашивание зубьев задающего диска

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 3.

НЕТ :

Отремонтировать шину CAN
(См. ГРУППУ 54С

− Выявление

неисправностей

Стр.54C-18

). По

завершении перейти к Шагу 2.

ШАГ 2. Повторная проверка кода диагностики
после переустановки шины CAN

Q: Выдается ли код диагностики № C1049?

ДА :

Перейти к Шагу 3.

НЕТ :

Диагностика завершена.

ШАГ 3. Код диагностики M.U.T.-III
Проверить, выдаются ли также коды диагностики
№ C102B, C1032, C1035 и C1044.

Q: Выдаются ли также коды диагностики № C102B,

C1032, C1035 и C1044?
ДА :

Провести диагностику по
соответствующим кодам диагностики
и перейти к Шагу 5.

НЕТ :

Перейти к Шагу 4.

ШАГ 4. Перечень данных M.U.T.-III
Проверить следующие эксплуатационные
характеристики.

• Наименование №04: Датчик скорости ЗП

колеса

Q: Является ли результат проверки нормальным?

ДА :

Периодическая неисправность
(См. ГРУППУ 00

− Что делать

с периодическими неисправностями

Стр.00-15

).

НЕТ :

Перейти к Шагу 5.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-72

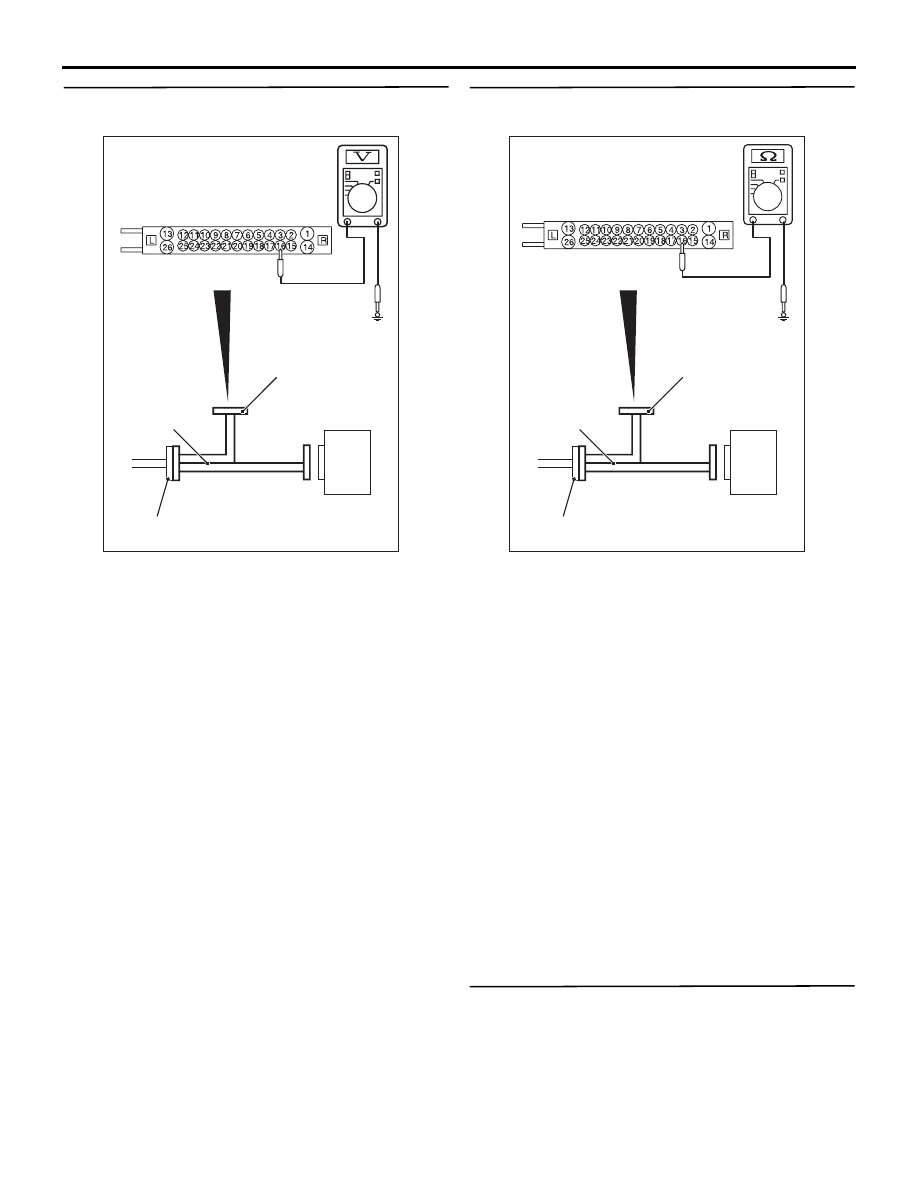

ШАГ 5. Измерение напряжения на разъеме
ABS-ECU A-04

A-04 Разъем ECU ABS

Проверьте жгут

MB991974

ABS-блок

управления

CR

AC606869

(1) Отсоединить разъем ABS-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ABS (MB991974),
к разъему со стороны жгута, после чего
измерить напряжение со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Подсоединять специальный
инструмент - жгут проводов для проверки
ABS (MB991974), к ABS-ECU запрещается.

(2) Перевести переключатель зажигания

в положение ВКЛ.

(3) Измерить напряжение между клеммой

питания датчика скорости колеса
и (сигнальная клемма) №16 и «массой на
кузове», а также между клеммой заземления
датчика скорости колеса №15 и «массой на
кузове».

НОРМА: 1 В или менее

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 6.

НЕТ (Результат измерений на клемме №16 или
№15 не соответствует норме) :

Перейти

к Шагу 7.

ШАГ 6. Измерение сопротивления на разъеме
ABS-ECU A-04

A-04 Разъем ECU ABS

Проверьте жгут

MB991974

ABS-блок

управления

CS

AC606869

(1) Отсоединить разъем ABS-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ABS (MB991974),
к разъему со стороны жгута, после чего
измерить сопротивление со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Подсоединять специальный
инструмент - жгут проводов для проверки
ABS (MB991974), к ABS-ECU запрещается.

(2) Измерить сопротивление между клеммой

питания датчика скорости колеса
и (сигнальная клемма) №16 и «массой на
кузове», а также между клеммой заземления
№15 и «массой на кузове».

НОРМА: Прерывание

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 9.

НЕТ (Результат измерений на клемме №16 или
№15 не соответствует норме) :

Перейти

к Шагу 7.

ШАГ 7. Проверка разъема: разъем ABS-ECU
A-04, промежуточные разъёмы C-31 и D-12,
разъем датчика скорости <ЗП> колеса F-04

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 8.

НЕТ :

Отремонтировать неисправный разъем.
