ШАГ 7. Проверка разъема: Разъем ETACS-ECU
C-307

Q Результаты проверки в норме?

ДА :

Переход к Шагу 8.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 8. Измерение напряжения на разъеме
ETACS-ECU C-307.
(1) Отсоединить разъём и измерить

сопротивление со стороны жгута проводов.

(2) Измерить напряжение между клеммой № 2

разъема C-307 ETACS-ECU и «массой».

НОРМА: Напряжение аккумулятора

Q Результаты проверки в норме?

ДА :

Переход к Шагу 10.

НЕТ :

Переход к Шагу 9.

ШАГ 9. Проверить жгут проводов между
клеммой № 2 разъема C-307 ETACS-ECU
и плавкой перемычкой (36).

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Отремонтировать жгут проводов.

ШАГ 10. Перезапустить систему.
Убедитесь в том, что все
электростеклоподъемники работают.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Заменить ETACS-ECU.

ДВЕРЬ

КУЗОВ

42A-66

ПРОЦЕДУРА ВЫЯВЛЕНИЯ B-2: Электроподъемник стекла водительской двери не работает от
главного переключателя стеклоподъемника.

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепи электропитания,
цепи заземления и цепи связи.

AB

ПЕРЕДНИЙ

(ЛЕВЫЙ)

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ИС

ЭЛЕКТРОДВИГАТЕЛЬ ЭЛЕК-

ТРОСТЕКЛОПОДЪЕМНИКА

(ПЕРЕДНИЙ: ЛЕВЫЙ)

ГЛАВНЫЙ ПЕРЕКЛЮ-

ЧАТЕЛЬ СТЕКЛО-

ПОДЪЕМНИКОВ

ИС

ЦП

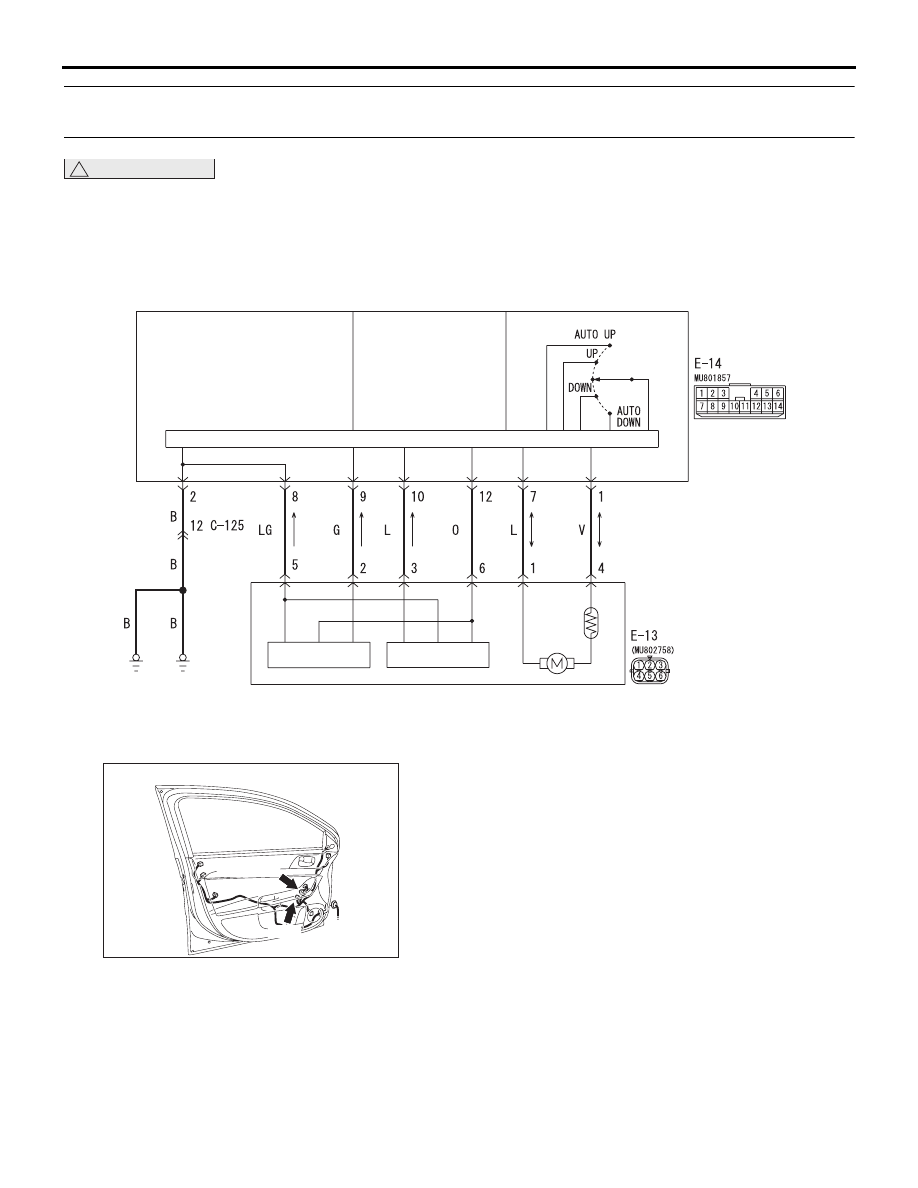

Цепь электростеклоподъемника (передний: левый)

AC613314

E -14

E-13 (GR)

AL

Разъемы: E-13, E-14

AC612730

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если стеклоподъемник окна водительской двери
не работает от главного переключателя
электростеклоподъемников, возможна
неисправность главного переключателя
электростеклоподъемников или
электродвигателя стеклоподъемника переднего
(левого) окна.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность главного переключателя

электростеклоподъемников

• Неисправность электродвигателя

стеклоподъемника переднего (левого) окна

• Поврежден жгут проводов или разъемы

ДВЕРЬ

КУЗОВ

42A-67

ПРОЦЕДУРА ДИАГНОСТИКИ

Шаг 1. Диагностический код M.U.T.-III
Убедитесь в том, что главный переключатель
электростеклоподъемников выдает
диагностический код.

Q Появляется ли диагностический код?

ДА :

См. таблицу диагностических кодов

Стр.42A-26

.

НЕТ :

Переход к Шагу 2.

ШАГ 2. Проверить главный переключатель
электростеклоподъемников.
Убедитесь в том, что стеклоподъемник окна
передней пассажирской или задней двери
работает от главного переключателя
электростеклоподъемников.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Заменить главный переключатель
электростеклоподъемников.

ШАГ 3. Проверка разъема: Разъем E-14
главного переключателя
электростеклоподъемников, разъем E-13
электродвигателя стеклоподъемника
переднего (левого) окна

Q Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 4. Проверить жгут проводов между
клеммами №№ 1, 7 разъема E-14 главного
переключателя электростеклоподъемников
и клеммами №№ 4, 1 разъема E-13
электродвигателя стеклоподъемника
переднего (левого) окна

• Проверить входную/выходную линию на

наличие обрыва и короткого замыкания.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Отремонтировать жгут проводов.

ШАГ 5. Перезапустить систему.
Убедитесь в том, что стеклоподъемник окна
водительской двери работает от главного
переключателя электростеклоподъемников.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Заменить электродвигатель
стеклоподъемника переднего (левого)
окна

ДВЕРЬ

КУЗОВ

42A-68

ПРОЦЕДУРА ВЫЯВЛЕНИЯ B-3: Соответствующий электростеклоподъемник не работает от
вспомогательных переключателей стеклоподъемников передней и задних пассажирских
дверей.

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепи электропитания,
цепи заземления и цепи связи.

AB

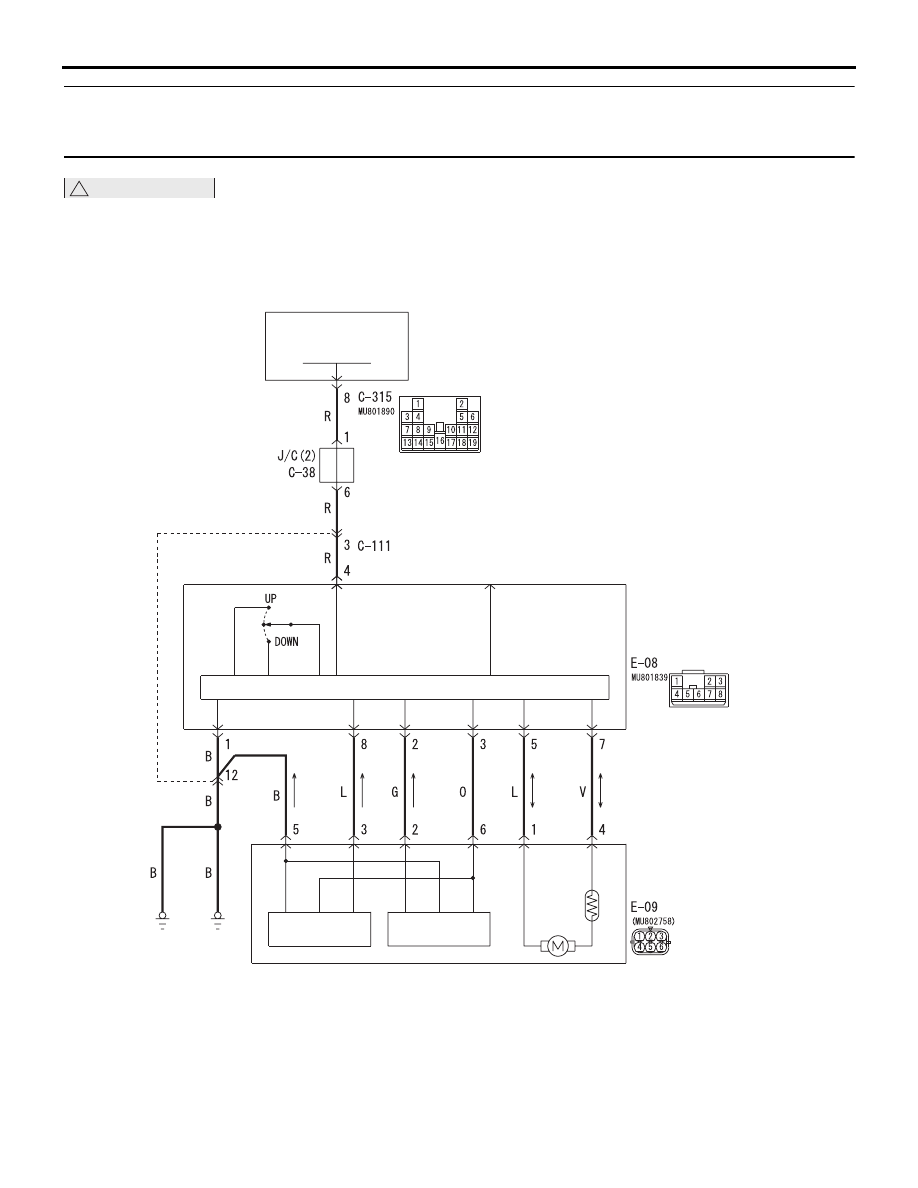

Цепь электростеклоподъемника (передний: правый)

РЕЛЕ ЭЛЕКТРОСТЕ-

КЛОПОДЪЕМНИКА

ETACS-ECU

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой     BR: Коричневый

O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый     PU: Пурпурный     SI: Серебристый

ЦП

ИС

ИС

ЭЛЕКТРОМОТОР

ПРАВОГО

ПЕРЕДНЕГО

СТЕКЛОПОДЪЕМНИКА

ВСПОМОГАТЕЛЬНЫЙ

ПЕРЕКЛЮЧАТЕЛЬ

ПЕРЕДНЕГО

СТЕКЛОПОДЪЕМНИКА

AC700336
