Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

AD

ПРИВОД ЗАМКА

ПРАВОЙ ЗАДНЕЙ

ДВЕРИ

ПРИВОД ЗАМКА

ЛЕВОЙ ЗАДНЕЙ

ДВЕРИ

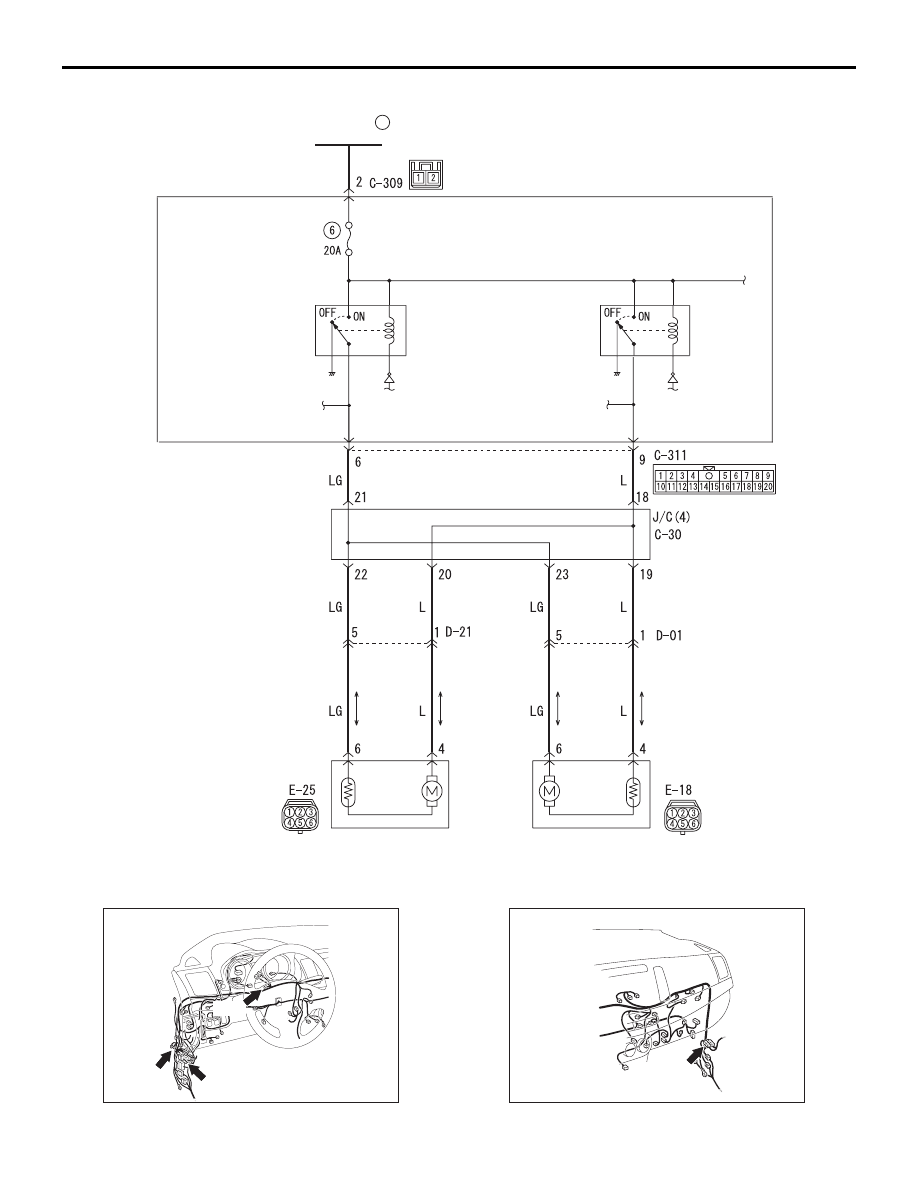

Цепь центрального замка (задняя)

РЕЛЕ

ОТПИРАНИЯ

ДВЕРИ

РЕЛЕ ЗА-

ПИРАНИЯ

ДВЕРИ

37

ПЛАВКАЯ

ПЕРЕМЫЧКА

ETACS-ECU

AC613259

C-30

C-126 (BR)

EH

C-02

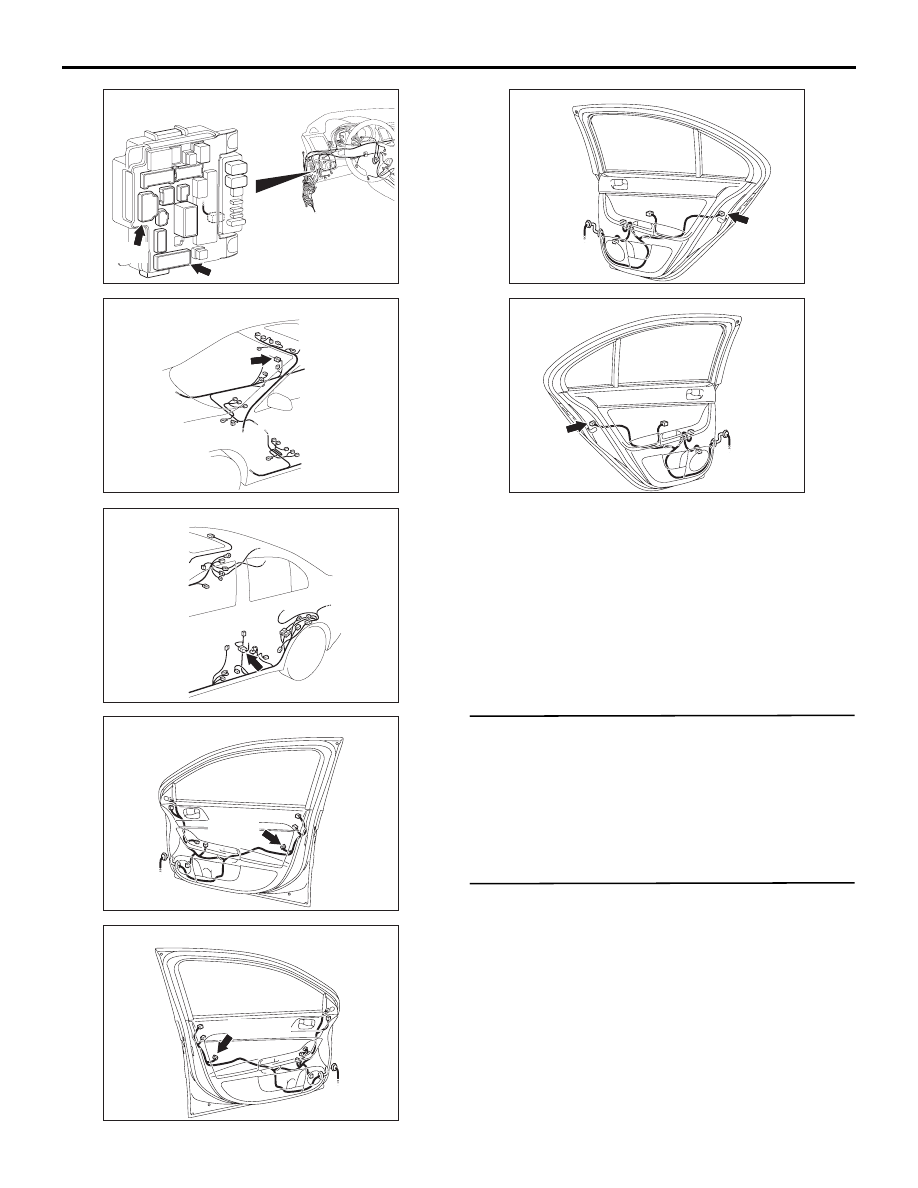

Разъемы: C-02, C-30, C-126

AC612705

C-112 (BR)

Разъем: C-112

AF

AC700271

ДВЕРЬ

КУЗОВ

42A-33

ETACS-ECU

C-315

C-311

Разъемы: C-311, C-315

CE

AC608152

Разъем: D-01

AI

AC612722

Разъем: D-21

AK

AC612723

E-07 (B)

AN

Разъем: E-07

AC612731

E-15 (B)

AK

Разъем: E  -15

AC612730

E-18 (B)

AC

Разъем: E  -18

AC612733

E-25 (B)

AC

Разъем: E-25

AC612732

ДВЕРЬ

КУЗОВ

42A-34

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Возможно, не работает привод замка двери.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность привода замка двери

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка неисправности привода
замка двери.

Q Какие двери не закрываются нормально?

Передняя левая дверь :

Переход к Шагу 2.

Передняя правая дверь :

Переход к Шагу 5.

Задняя левая дверь :

Переход к Шагу 8.

Задняя правая дверь :

Переход к Шагу 11.

ШАГ 2. Проверка разъема: Разъем C-315
ETACS-ECU, разъем E-15 привода замка
передней (левой) двери

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать неисправный разъем.

ДВЕРЬ

КУЗОВ

42A-35

ШАГ 3. Проверка привода замка передней
(левой) двери
Убедитесь в том, что привод замка передней
(левой) двери работает нормально.
См.

Стр.42A-97

.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Заменить привод замка передней
(левой) двери.

ШАГ 4. Проверить жгут проводов между
клеммами №№ 5, 6 разъема ETACS-ECU C-315
и клеммами №№ 6, 4 разъема E-15 привода
замка передней (левой) двери
ПРИМЕЧАНИЕ: Перед осмотром жгута
проводов проверьте соединитель C-02 (3),
промежуточный разъем C-126, при
необходимости отремонтируйте.

• Проверить входную/выходную линию на

наличие обрыва.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать пункты

меню сервиса для поиска
неисправностей/проверки - Как устранять
перемежающиеся неисправности

Стр.00-15

).

НЕТ :

Отремонтировать жгут проводов.

ШАГ 5. Проверка разъема: Разъем C-315
ETACS-ECU, разъем E-07 привода замка
передней (правой) двери

Q Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 6. Проверка привода замка передней
(правой) двери
Убедитесь в том, что привод замка передней
(правой) двери работает нормально.
См.

Стр.42A-97

.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 7.

НЕТ :

Заменить привод замка передней
(правой) двери.

ШАГ 7. Проверить жгут проводов между
клеммами №№ 5, 6 разъема ETACS-ECU C-315
и клеммами №№ 6, 4 разъема E-07 привода
замка передней (правой) двери
ПРИМЕЧАНИЕ: Перед осмотром жгута
проводов проверьте соединитель C-02 (3),
промежуточный разъем C-112, при
необходимости отремонтируйте.

• Проверить входную/выходную линию на

наличие обрыва.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать пункты

меню сервиса для поиска
неисправностей/проверки - Как устранять
перемежающиеся неисправности

Стр.00-15

).

НЕТ :

Отремонтировать жгут проводов.

ШАГ 8. Проверка разъема: Разъем C-311
ETACS-ECU, разъем E-25 привода замка
задней (левой) двери

Q Результаты проверки в норме?

ДА :

Переход к Шагу 9.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 9. Проверка привода замка задней
(левой) двери
Убедитесь в том, что привод замка задней двери
работает нормально. См.

Стр.42A-97

.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 10.

НЕТ :

Заменить привод замка задней (левой)
двери.

ДВЕРЬ

КУЗОВ

42A-36

ШАГ 10. Проверить жгут проводов между
клеммами №№ 6, 9 разъема ETACS-ECU C-311
и клеммами №№ 6, 4 разъема E-25 привода
замка задней (левой) двери
ПРИМЕЧАНИЕ: Перед осмотром жгута
проводов проверьте соединитель C-30 (4),
промежуточный разъем D-21, при
необходимости отремонтируйте.

• Проверить входную/выходную линию на

наличие обрыва.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать пункты

меню сервиса для поиска
неисправностей/проверки - Как устранять
перемежающиеся неисправности

Стр.00-15

).

НЕТ :

Отремонтировать жгут проводов.

ШАГ 11. Проверка разъема: Разъем C-311
ETACS-ECU, разъем E-18 привода замка
задней (правой) двери

Q Результаты проверки в норме?

ДА :

Переход к Шагу 12.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 12. Проверка привода замка задней
(правой) двери
Убедитесь в том, что привод замка задней
(правой) двери находится в хорошем состоянии.
См.

Стр.42A-97

.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 13.

НЕТ :

Заменить привод замка задней (правой)
двери.

ШАГ 13. Проверить жгут проводов между
клеммами №№ 6, 9 разъема ETACS-ECU C-311
и клеммами №№ 6, 4 разъема E-18 привода
замка задней (правой) двери
ПРИМЕЧАНИЕ: Перед осмотром жгута
проводов проверьте соединитель C-30 (4),
промежуточный разъем D-01, при
необходимости отремонтируйте.

• Проверить входную/выходную линию на

наличие обрыва.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Отремонтировать жгут проводов.

ПРОЦЕДУРА ВЫЯВЛЕНИЯ 3: Не работает функция разблокировки дверей при установке
селектора в положение «Р» (Стоянка).

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

AB

ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРОВКИ

(ПОЛОЖЕНИЕ «P»)

ВХОДНОЙ СИГНАЛ

ЛИНИЯ СВЯЗИ CAN

(CAN_H LINE)
ЛИНИЯ СВЯЗИ CAN

(CAN_L LINE)

Блок управления

АКПП

ETACS-ECU

Функция разблокировки дверей при установке селектора в положение «P» (Стоянка)

AC503706
