ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СЕТЬ КОНТРОЛЛЕРА (CAN)

54C-35

ШАГ 13. Проверить жгут электропроводки
между разъемом C-301 ETACS-блока
управления и соединительным разъемом
C-03 (CAN2) на наличие короткого замыкания
между линиями.

!

ОСТОРОЖНО

• Необходимо использовать цифровой

мультиметр. Для получения
дополнительной информации
см.

Стр. 54C-8

.

• Необходимо использовать комплект

кабелей для проверки. Для получения
дополнительной информации
см.

Стр. 54C-8

.

• Четко придерживаться процедуры по

ремонту электропроводки. Для получения
дополнительной информации
см.

Стр. 54C-8

.

(1) Отсоединить разъем ETACS-блока

управления и соединительный разъем (CAN2)
и проверить наличие целостности на стороне
электропроводки.

(2) Проверить наличие целостности между

выводами №16 и №19 соединительного
разъема C-03.

Нормальный результат: Разрыв

Q: Результат проверки в норме?

ДА :

Перейти к шагу 14.

НЕТ :

Отремонтировать жгут электропроводки
между разъемом C-301 ETACS-блока
управления и соединительным разъемом
C-03 (CAN2).

ШАГ 14. Проверка признака неисправности
Диагностировать линию шины CAN и убедиться,
что отображается нормальное состояние.

Q: Результат проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (см. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр. 00-15

).

НЕТ :

Проверить разъем ETACS-блока
управления и отремонтировать при
необходимости. Если ETACS-блок
управления в хорошем состоянии,
заменить ETACS-блок управления.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СЕТЬ КОНТРОЛЛЕРА (CAN)

54C-36

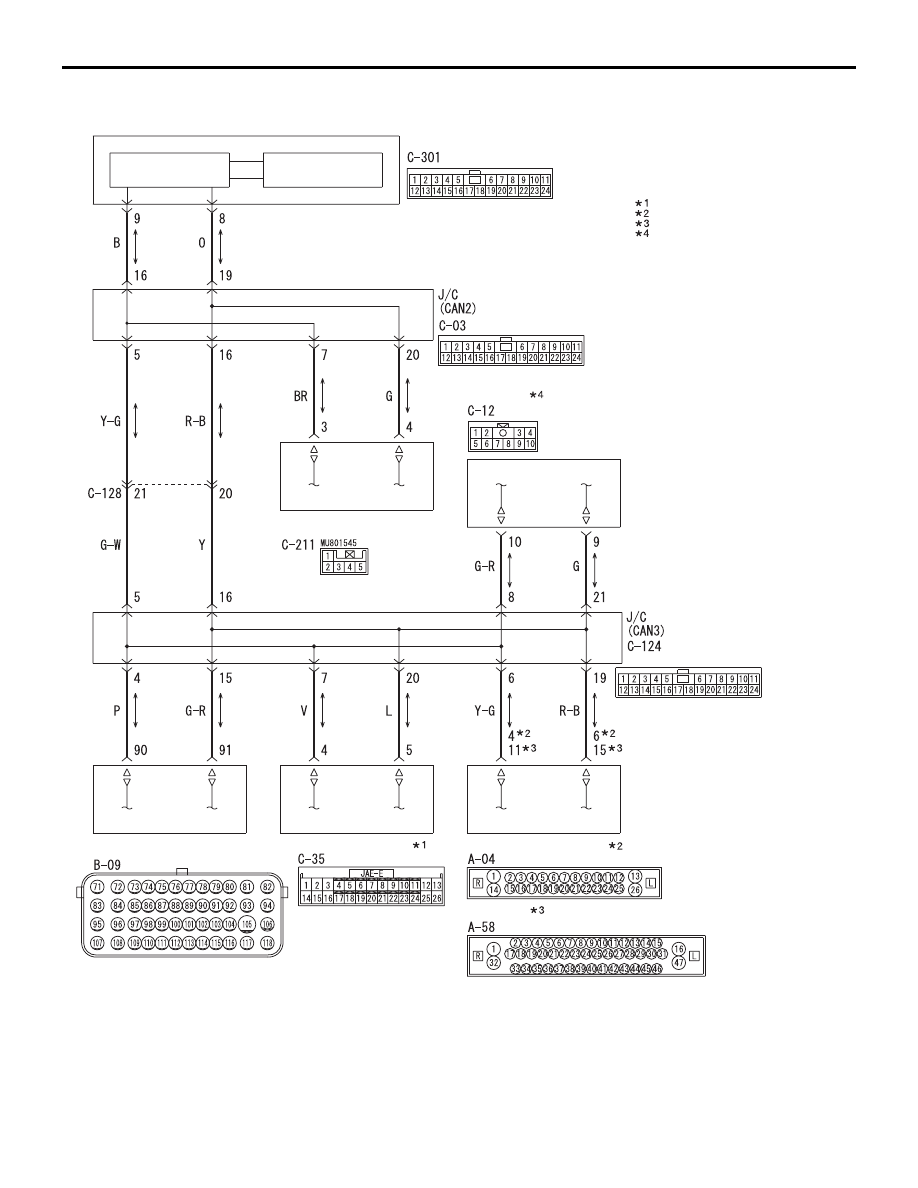

Пункт диагностики 4: Диагностировать наличие коротких замыканий между землей и линией
шины CAN-C

!

ОСТОРОЖНО

При обслуживании линии шины CAN необходимо заземляться, прикасаясь к металлическому
предмету, например неокрашенной водопроводной трубе. Если этого не сделать, то компонент,
присоединенный к данной линии шины CAN, может быть испорчен.

AC700672

Цветовая кодировка
проводов
B: Черный
LG: Светло-зеленый
G: Зеленый
L: Синий
W: Белый
Y: Желтый
SB: Голубой
BR: Коричневый
O: Оранжевый
GR: Серый
R: Красный
P: Розовый
V: Фиолетовый
PU: Пурпурный
SI: Серебристый

: АВТОМОБИЛИ С AFS

: АВТОМОБИЛИ С ASC

: АВТОМОБИЛИ БЕЗ ASC

: Вариатор

ПРИМЕЧАНИЕ

БЛОК УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ

ASC-ECU

ABS-блок управления

<AFS, ASC>

ECU ВАРИАТОРА

ДАТЧИК ПОВОРОТА
РУЛЕВОГО КОЛЕСА

ЦЕПЬ УПРАВ-
ЛЕНИЯ CAN

ЦЕПЬ
ИНТЕРФЕЙСА

AFS-ECU

ETACS-ECU

Коммуникационная цепь CAN

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СЕТЬ КОНТРОЛЛЕРА (CAN)

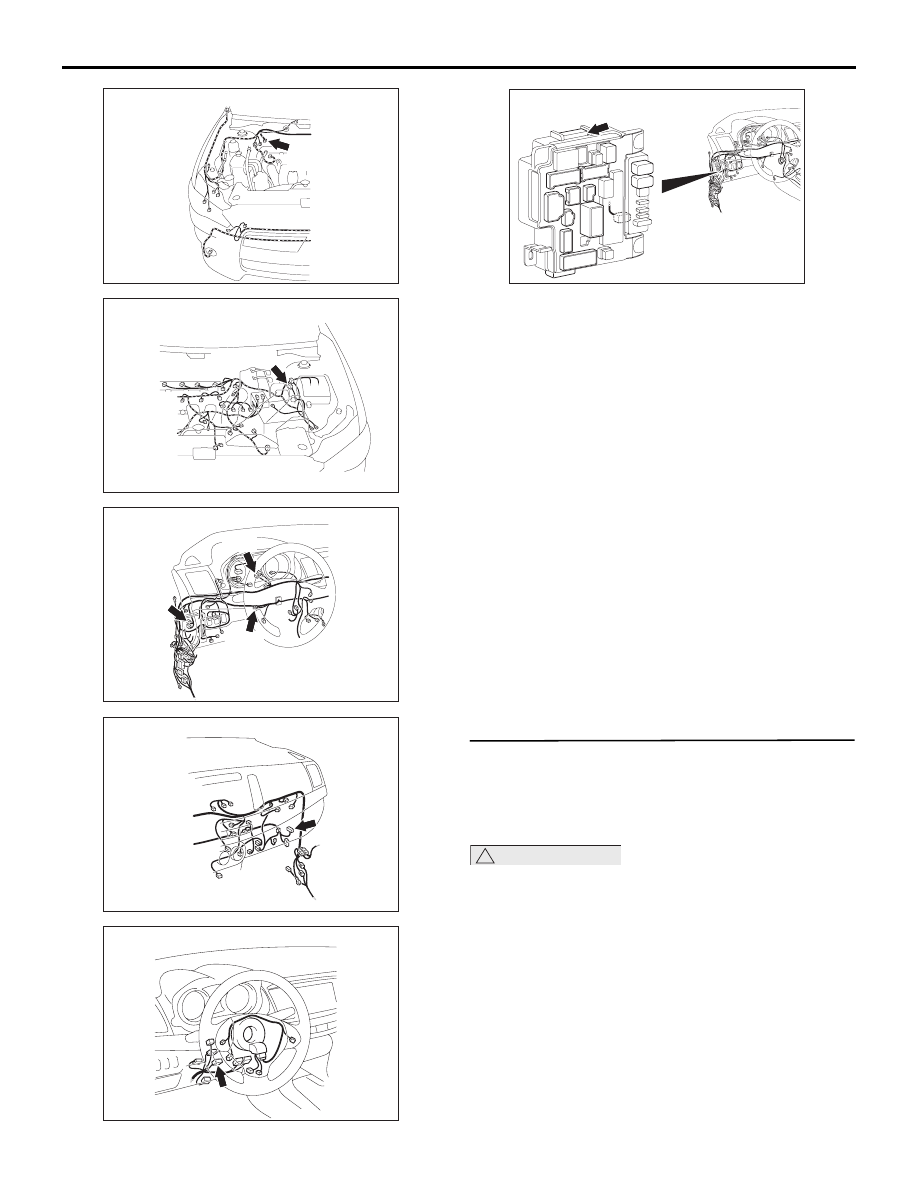

54C-37

A-04 (B),
A-58 (B)

Разъемы: A-04, A-58

AY

AC612691

B-09 (GR)

Разъем: B-09

AC

AC700270

C-124

C-03

C-35

EY

Разъемы: C-03, C-35, C-124

AC612705

Разъем: C-12

AB

AC700271

AO

Разъем: C-211

AC612708

ETACS-ECU

Разъем: C-301

BT

AC608152

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СЕТЬ КОНТРОЛЛЕРА (CAN)

54C-38

ФУНКЦИЯ

При наличии короткого замыкания на землю
в линиях шины CAN-C будет выдан этот результат
диагностики.

УСЛОВИЯ ОЦЕНКИ НЕИСПРАВНОСТИ

Если выдан код диагностики U1120, ETACS-блок
управления определяет наличие сбоя.

СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ
НЕИСПРАВНОСТЕЙ

• Неисправность разъема (короткое замыкание

на землю внутри разъема)

• Неисправность электропроводки (короткое

замыкание на землю в линиях главной или
вспомогательной шины CAN-C)

• Неисправность блока управления (сбой

ETACS-блока управления или блоков
управления на линиях CAN-C)

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить жгут электропроводки
между разъемом C-301 ETACS-блока
управления и соединительным разъемом
C-03 (CAN2) на наличие короткого замыкания
на землю (измерение сопротивления).

!

ОСТОРОЖНО

• Отсоединить провод от отрицательной

клеммы аккумулятора. Для получения
дополнительной информации
см.

Стр. 54C-8

.

• Необходимо использовать цифровой

мультиметр. Для получения
дополнительной информации
см.

Стр. 54C-8

.

• Необходимо использовать комплект

кабелей для проверки. Для получения
дополнительной информации
см.

Стр. 54C-8

.

(1) Отсоединить соединительный разъем (CAN2)

и измерить на стороне жгута электропроводки.
