ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (KOS)

42B-109

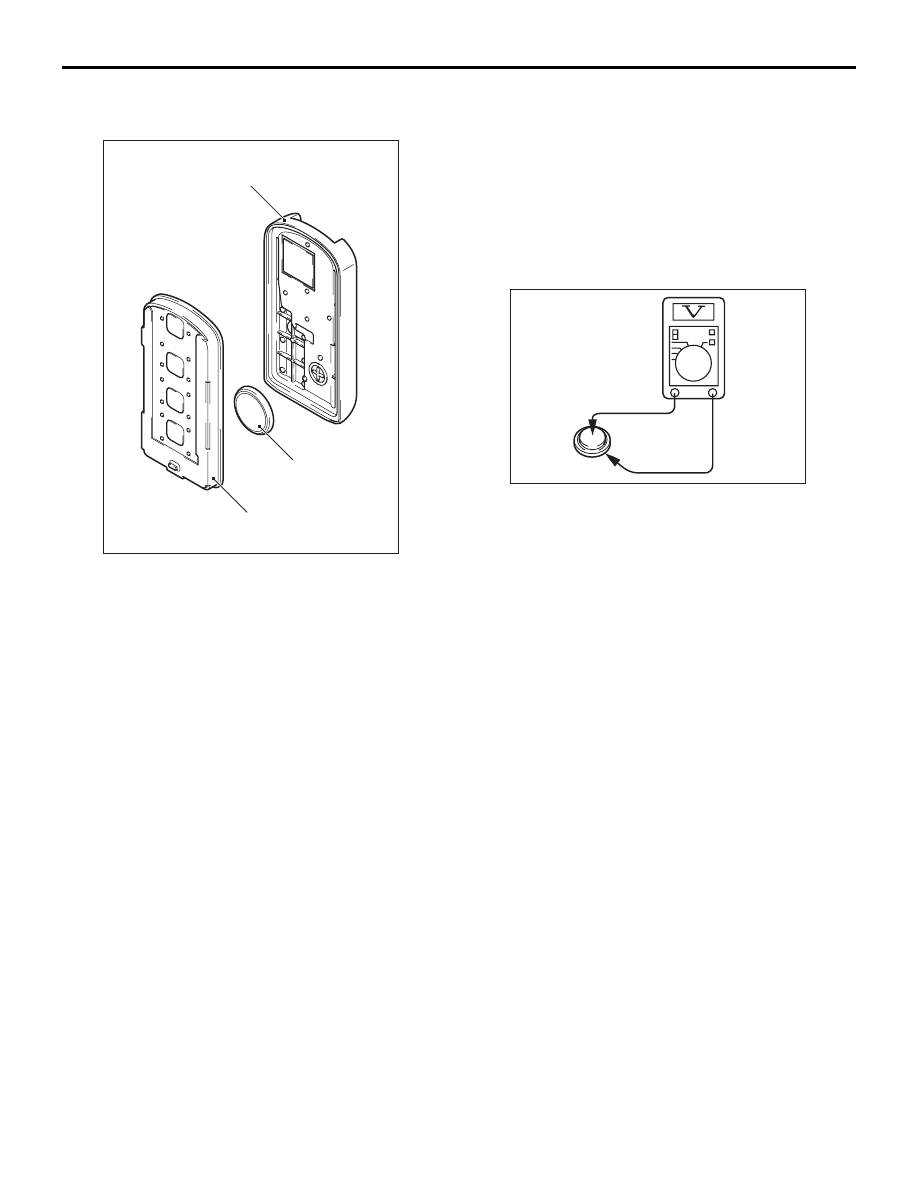

ЭТАПЫ ПОВТОРНОЙ СБОРКИ
>>A<< УСТАНОВКА БАТАРЕИ

AC

–

Нижняя крышка

Передатчик в сборе

Аккумуляторная

батарея

+

AC609035

AC609442

Установите батарею таким образом, чтобы
сторона с положительным полюсом была
обращена к нижней крышке.

Батарея для замены: Плоская литиевая
батарея CR2032

ОСМОТР

M1429604100044

ПРОВЕРКА БАТАРЕИ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

AC004486

Измерьте напряжение батареи. Если напряжение
ниже стандартного значения, замените батарею.

Стандартное значение: 2,5

− 3,2 В

Примечания

54C-1

ГРУППА 54C

ЛОКАЛЬНАЯ СЕТЬ

КОНТРОЛЛЕРА

(CAN)

СОДЕРЖАНИЕ

ОБЩИЕ СВЕДЕНИЯ  . . . . . . . . . . . .

54C-3

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ. . .

54C-6

ОБОРУДОВАНИЕ



ДЛЯ ПРОВЕРКИ . . . . . . . . . . . . . . . .

54C-7

МЕРЫ ПРЕДОСТОРОЖНОСТИ



ПРИ ПРОВЕДЕНИИ



ОБСЛУЖИВАНИЯ  . . . . . . . . . . . . . .

54C-8

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ
РЕМОНТЕ ЛИНИЙ ШИНЫ CAN  . . .

54C-9

ОБЪЯСНЕНИЕ ПРОЦЕДУРЫ
ДИАГНОСТИКИ ШИНЫ CAN



С ПОМОЩЬЮ ТЕСТЕРА



M.U.T.-III. . . . . . . . . . . . . . . . . . . . . . .

54C-10

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ  . . . . . . . . . . . .

54C-18

ТАБЛИЦА ДИАГНОСТИКИ



ШИНЫ CAN . . . . . . . . . . . . . . . . . . . . . . . .

54C-18

ДИАГНОСТИКА ШИНЫ CAN  . . . . . . . . . .

54C-24

Пункт диагностики 1: Диагностировать,



когда тестер M.U.T.-III не может получить



данные, отправленные ETACS-блоком



управления  . . . . . . . . . . . . . . . . . . . . . . . .

54C-24

Пункт диагностики 2: Неисправность



ETACS-блока управления  . . . . . . . . . . . .

54C-27

Пункт диагностики 3: Нештатное



короткое замыкание между линиями



шины CAN-C  . . . . . . . . . . . . . . . . . . . . . . .

54C-28

Пункт диагностики 4: Диагностировать



наличие коротких замыканий между



землей и линией шины CAN-C   . . . . . . . .

54C-36

Пункт диагностики 5: Диагностировать



наличие коротких замыканий между



источником питания и линией шины



CAN-C . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

54C-44

Пункт диагностики 6: Диагностировать,



когда тестер M.U.T.-III не может получать



данные, посылаемые датчиком рулевого



колеса . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

54C-52

Пункт диагностики 7: Диагностировать,



когда тестер M.U.T.-III не может получать



данные, посылаемые CVT-блоком



управления <CVT>. . . . . . . . . . . . . . . . . . .

54C-55

Пункт диагностики 8: Диагностировать,



когда тестер M.U.T.-III не может получать



данные, посылаемые ABS-блоком управления
<автомобили без ASC> или ASC-блоком
управления <автомобили с ASC>  . . . . . .

54C-58

Пункт диагностики 9: Диагностировать,



когда тестер M.U.T.-III не может получать



данные, посылаемые AFS-блоком



управления <автомобили с AFS>. . . . . . .

54C-62

Пункт диагностики 10: Диагностировать,



когда тестер M.U.T.-III не может получать



данные, посылаемые блоком управления
двигателем . . . . . . . . . . . . . . . . . . . . . . . . .

54C-65

Продолжение

54C-2

Пункт диагностики 13: Диагностировать



линии между соединительным разъемом



(CAN2) и разъемом (CAN3)  . . . . . . . . . . .

54C-68

Пункт диагностики 12: Диагностировать



линии между соединительным разъемом
ETACS-блока управления



и соединительным разъемом (CAN2) . . .

54C-71

Пункт диагностики 13: Диагностировать,



когда тестер M.U.T.-III не может получать



данные, посылаемые радиоприемником
и CD-плеером  . . . . . . . . . . . . . . . . . . . . . .

54C-74

Пункт диагностики 14: Диагностировать,



когда тестер M.U.T.-III не может получать



данные, посылаемые комбинированным
измерителем . . . . . . . . . . . . . . . . . . . . . . .

54C-76

Пункт диагностики 15: Диагностировать,



когда тестер M.U.T.-III не может получать



данные, посылаемые WCM  . . . . . . . . . . .

54C-78

Пункт диагностики 16: Диагностировать,



когда тестер M.U.T.-III не может получать



данные, посылаемые KOS-блоком



управления  . . . . . . . . . . . . . . . . . . . . . . . .

54C-80

Пункт диагностики 17: Диагностировать,



когда тестер M.U.T.-III не может получать



данные, посылаемые SRS-блоком



управления   . . . . . . . . . . . . . . . . . . . . . . . .

54C-82

Пункт диагностики 18: Диагностировать,



когда тестер M.U.T.-III не может получать



данные, посылаемые блоком управления
кондиционером  . . . . . . . . . . . . . . . . . . . . .

54C-84

Пункт диагностики 19: Короткое замыкание



на линию электропитания или землю



в обеих линиях шины CAN_H и CAN_L.. .

54C-86

Пункт диагностики 20: Диагностировать
ETACS-блок управления, соединительный



разъем (CAN1) или линии между



ETACS-блоком управления



и соединительным разъемом (CAN1)  . . .

54C-96

Пункт диагностики 21: Короткое



замыкание на линию электропитания



или землю, разрыв цепи или короткое



замыкание между линиями



шины CAN-B   . . . . . . . . . . . . . . . . . . . . . . .

54C-98

ТАБЛИЦА КОДОВ ДИАГНОСТИКИ,
СВЯЗАННЫХ С ОБМЕНОМ



ДАННЫМИ ПО ШИНЕ



CAN (U-КОД)  . . . . . . . . . . . . . . . . . . .

54C-112
