НАСОС ПОДАЧИ ВОДЫ

ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ

14-17

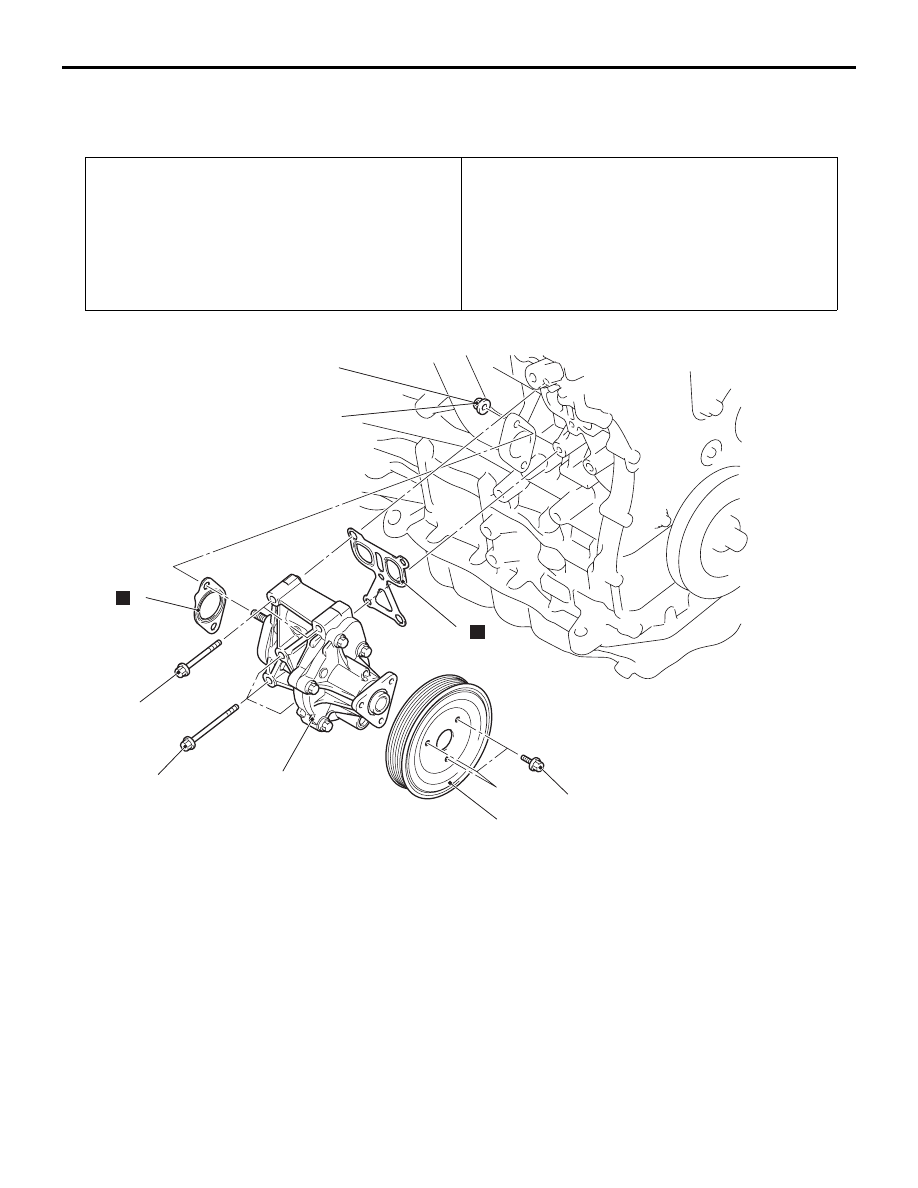

НАСОС ПОДАЧИ ВОДЫ

СНЯТИЕ И УСТАНОВКА

M1141002701543

Операции перед снятием
• Слив охлаждающей жидкости двигателя

(см.

Стр.14-10

).

• Демонтаж ремня генератора переменного тока

и других ремней (См. ГРУППУ 11A

− Шкив коленчатого

вала

Стр.11A-16

).

Операции после установки
• Установка ремня генератора переменного тока

и других ремней (См. ГРУППУ 11A

− Шкив коленчатого

вала

Стр.11A-16

).

• Проверка натяжения приводного ремня (см. ГРУППУ

11A

− Обслуживание на автомобиле, Регулировка

и проверка натяжения приводного ремня

Стр.11A-7

).

• Замена охлаждающей жидкости двигателя

(см.

Стр.14-10

).

3

9,0 ± 1,0 Нм

AB

N

N

5

4

1

2

24 ± 3 Нм

24 ± 3 Нм

24 ± 3 Нм

0

C50933

A

Последовательность
демонтажа

1.

Шкив насоса подачи
охлаждающей жидкости

2.

Крепежные гайки впускного
трубопровода насоса подачи
воды

3.

Насос подачи воды

4.

Прокладка трубопровода
системы охлаждения

5.

Прокладка насоса подачи воды

Последовательность
демонтажа (Продолжение)

ШЛАНГ И ТРУБОПРОВОД ПОДАЧИ ВОДЫ

ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ

14-18

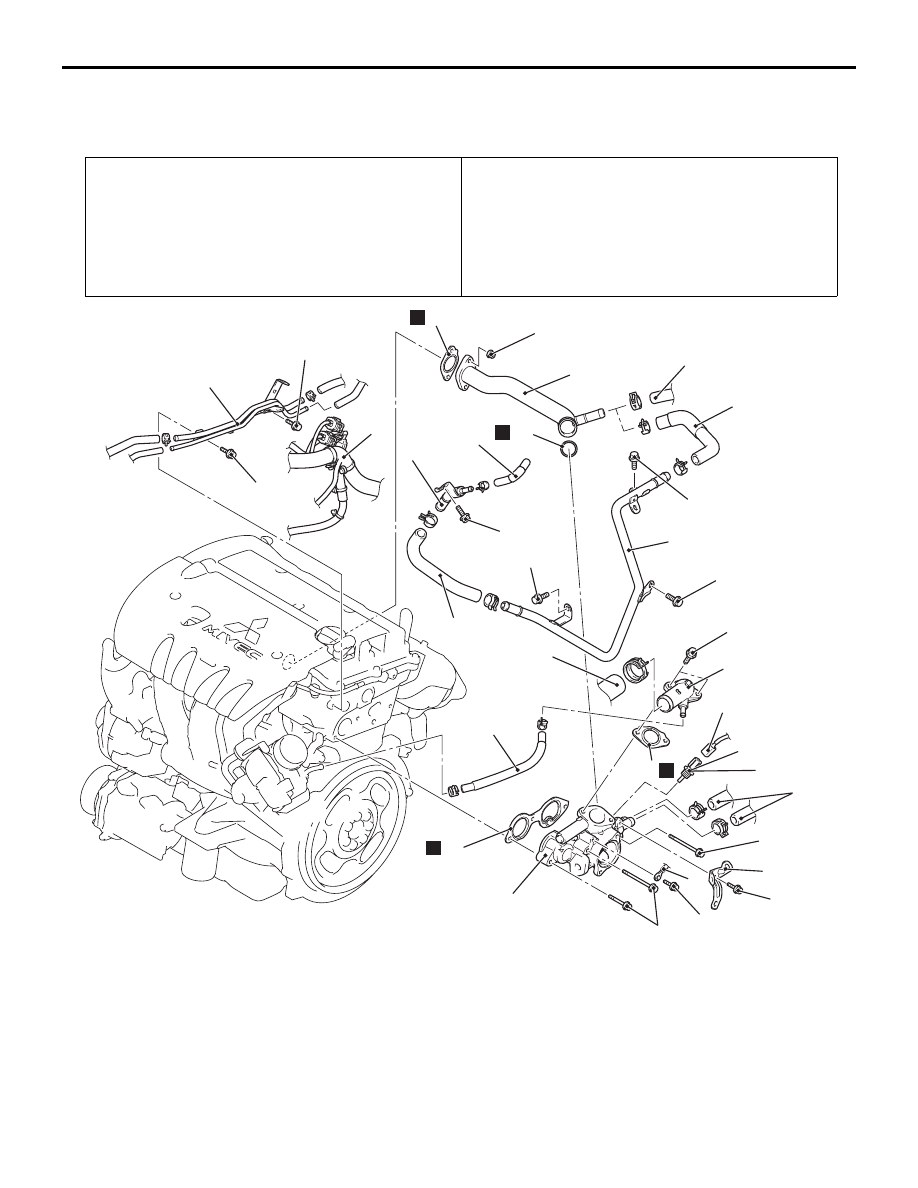

ШЛАНГ И ТРУБОПРОВОД ПОДАЧИ ВОДЫ

СНЯТИЕ И УСТАНОВКА

M1141003301719

Операции перед снятием
• Слив охлаждающей жидкости двигателя

(см.

Стр.14-10

).

• Демонтаж верхней крышки двигателя (См. ГРУППУ

11A

− Распределительный вал

Стр.11A-19

).

• Снятие узла воздухоочистителя (см. ГРУППУ 15 −

Воздухоочиститель

Стр.15-3

).

• Демонтаж термостата (см.

Стр.14-15

).

Операции после установки
• Установка термостата (см.

Стр.14-15

).

• Установка узла воздухоочистителя (см. ГРУППУ 15 −

Воздухоочиститель

Стр.15-3

).

• Установка верхней крышки двигателя (См. ГРУППУ

11A

− Распределительный вал

Стр.11A-19

).

• Замена охлаждающей жидкости двигателя

(см.

Стр.14-10

).

11 ± 1 Нм

24 ± 3 Нм

10 ± 2 Нм

24 ± 3 Нм

24 ± 3 Нм

22

18

24 ± 3 Нм

24 ± 3 Нм

24 ± 3 Нм

24 ± 3 Нм

AB

N

N

N

N

5,0 ± 1,0 Нм

10 ± 2 Нм

30 ± 9 Нм

11 ± 1 Нм

21

20

19

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

AC700031

Последовательность
демонтажа

1.

Вакуумный шланг в сборе

<<

A

>>

>>

C

<<

2.

Присоединение верхнего
шланга радиатора

3.

Шланг подачи воды к корпусу
дроссельной заслонки

4.

Выпускной патрубок подачи
воды

5.

Прокладка выпускного патрубка
подачи воды

6.

Разъем датчика температуры
охлаждающей жидкости
двигателя

7.

Присоединение жгута
электропроводки управления

Последовательность
демонтажа (Продолжение)

ШЛАНГ И ТРУБОПРОВОД ПОДАЧИ ВОДЫ

ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ

14-19

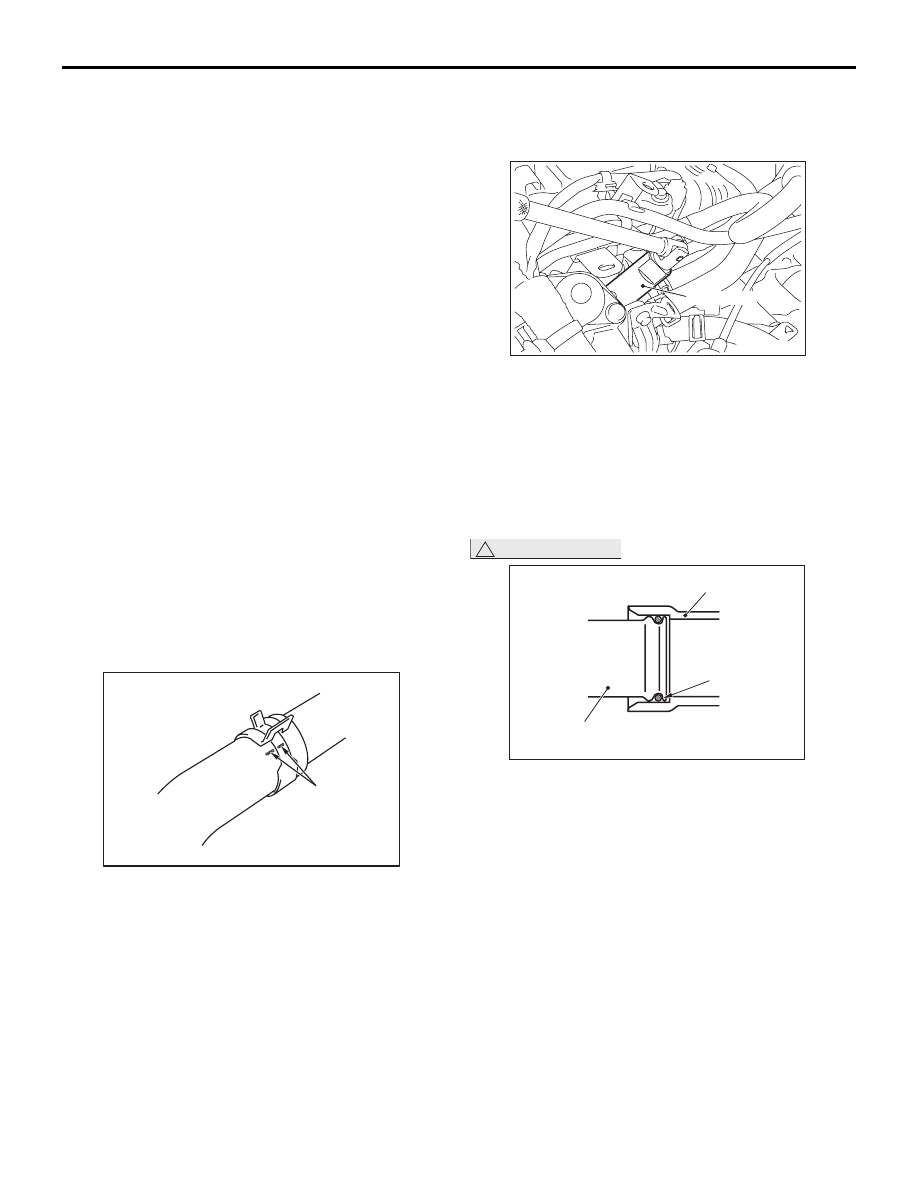

ЭТАПЫ ДЕМОНТАЖА
<<A>> ОТСОЕДИНЕНИЕ ВЕРХНЕГО
ШЛАНГА РАДИАТОРА

AB

Установочные

метки

AC606081

Совместить отметки на верхнем шланге
радиатора и хомуте шланга. Отсоединить
верхний шланг радиатора.

<<B>> ДЕМОНТАЖ ДАТЧИКА
ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ

AC509216

MB992042

AB

Использовать специальный ключ для датчика
температуры воды (MB992042), чтобы снять
датчик температуры охлаждающей жидкости
двигателя.

ЭТАПЫ ДЕМОНТАЖА
>>A<< УСТАНОВКА
УПЛОТНИТЕЛЬНОГО КОЛЬЦА

Уплотнительное

кольцо

Впускной трубопровод

подачи воды

Корпус термостата

AG

AC103007

!

ОСТОРОЖНО

Не допускать попадания моторного масла или
смазки на уплотнительное кольцо.
Установить уплотнительное кольцо в канавку
впускного трубопровода подачи воды, смочить
уплотнительное кольцо или зону соприкасания
кольца с внутренней стенкой трубопровода,
а затем вставить уплотнительное кольцо .

<<

B

>>

>>

B

<<

8.

Датчик температуры
охлаждающей жидкости

9.

Приоединение провода земли

10. Кронштейн крепления

электропроводки

11. Присоединение шланга

отопителя

12. Корпус термостата
13. Прокладка корпуса термостата
14. Присоединение шланга

охладителя охлаждающей
жидкости коробки передач
<CVT>

15. Шланг подачи воды <M/T>
16. Впускной трубопровод подачи

воды

>>

A

<<

17. Уплотнительное кольцо
18. Прокладка трубопровода

подачи воды

19. Шланг подачи воды <M/T>
20. Узел трубопровода подачи

воды <M/T>

21. Шланг подачи воды <M/T>
22. Узел трубопровода подачи

воды <M/T>

Последовательность
демонтажа (Продолжение)

ШЛАНГ И ТРУБОПРОВОД ПОДАЧИ ВОДЫ

ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ

14-20

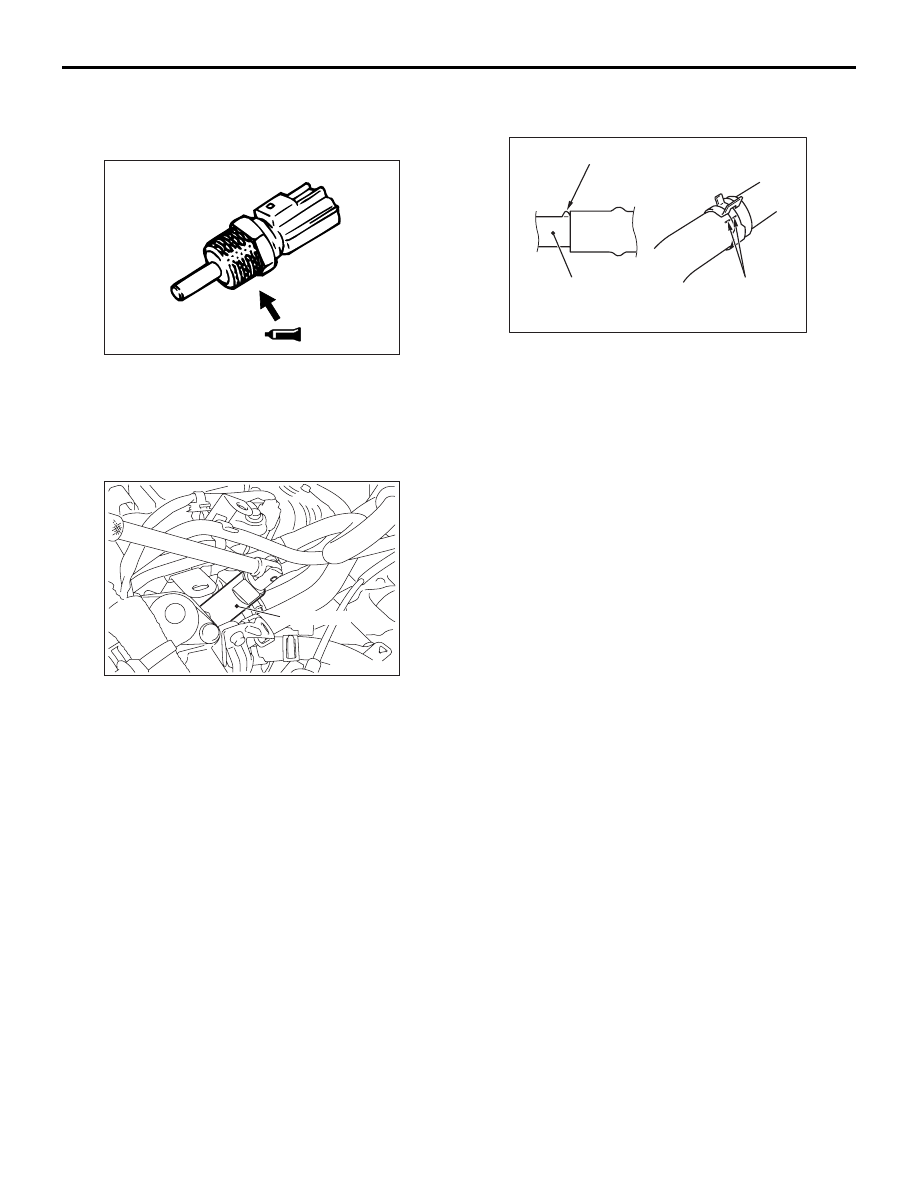

>>B<< УСТАНОВКА ДАТЧИКА
ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ

AC103399AB

1. Нанести рекомендуемый герметик на

резьбовую часть датчика температуры
охлаждающей жидкости двигателя.

Рекомендованный герметик: Loctite
262 или аналогичный

AC509216

MB992042

AB

2. Использовать специальный ключ для датчика

температуры воды (MB992042), чтобы затянуть
датчик температуры охлаждающей жидкости
двигателя до указанного момента затяжки.

Момент затяжки: 30

± 9 Нм

>>C<< ПРИСОЕДИНЕНИЕ ВЕРХНЕГО
ШЛАНГА РАДИАТОРА

AG

Установочные

метки

Выпускной патрубок

подачи воды

Выступ

AC606082

1. Надвинуть верхний шланг радиатора на

впускной патрубок воды так чтобы он
надвинулся на выступ впускного патрубка
подачи воды.

2. Совместить отметки на верхнем шланге

радиатора и хомуте шланга, а затем
присоединить верхний шланг радиатора.

ОСМОТР

M1141003400586

ПРОВЕРКА ШЛАНГА И
ТРУБОПРОВОДА ПОДАЧИ ВОДЫ

Проверить, что в шланге и трубопроводе подачи
воды отсутствуют трещины, повреждения
и грязевые пробки. Заменить их при
необходимости.
