C-126 (BR)

C-38

C-30

C-27

DN

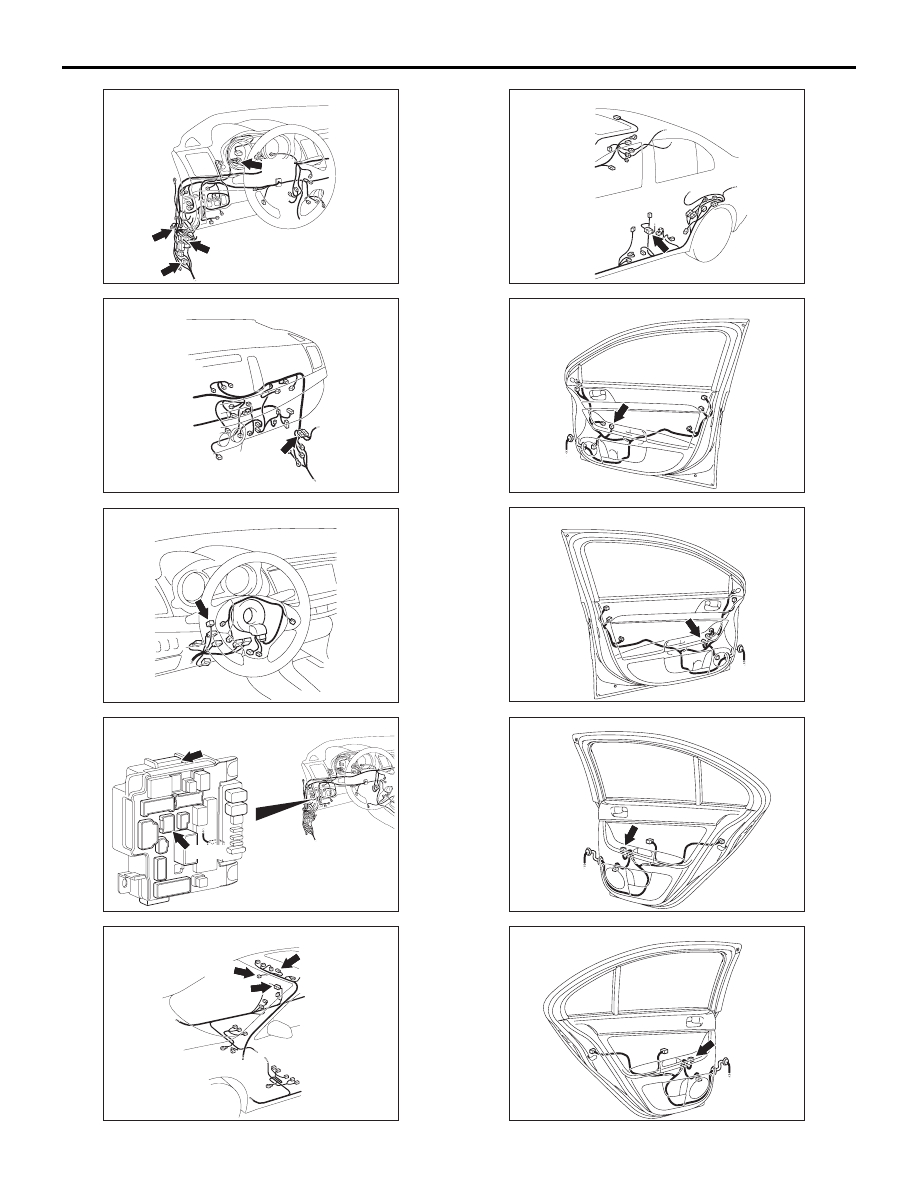

Разъемы: C-27, C-30, C-38, C-126

AC612705

C-112 (BR)

Разъем: C-112

AF

AC700271

AK

Разъем: C-201

AC612708

C-316

C-301

ETACS-ECU

Разъемы: C-301, C-316

BV

AC608152

D-06(GR)

D-02

D-01

Разъемы: D-01, D-02, D-06

AO

AC612722

Разъем: D-21

AK

AC612723

AM

Разъем: E-08

AC612731

AJ

Разъем: E  -14

AC612730

AE

Разъем: E  -20

AC612733

Разъем: E-23

AE

AC612732

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СОЕДИНИТЕЛЬНАЯ СЕТЬ (LIN)

54 В-21

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СОЕДИНИТЕЛЬНАЯ СЕТЬ (LIN)

54 В-22

ОЦЕНКА НЕИСПРАВНОСТИ

ETACS-блок управления выдает код диагностики
№U1515, когда отсутствовал обмен данными
больше заданного периода времени после
получения подчиненной задачей последних
действительных данных.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность ЭБУ ETACS

• Неисправность вспомогательного блока

управления

• Линии шины LIN закорочены на источник

питания

• Линии шины LIN закорочены на землю

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить следующие разъемы.
Проверить следующие разъемы:

• Разъемы C-301 и C-316 <Автомобиль

с прозрачным люком крыши> ETACS-блока
управления

• Разъем C-201 переключателя рулевой

колонки

• Разъем E-14 главного переключателя окна

с сервоприводом стекла

• Разъем E-08 вспомогательного переключателя

переднего окна с сервоприводом стекла

• Разъем E-23 вспомогательного переключателя

заднего окна с сервоприводом стекла (LH)

• Разъем E-20 вспомогательного переключателя

заднего окна с сервоприводом стекла (RH)

• Разъем D-06 узла электродвигателя

прозрачного люка крыши <Автомобили
с прозрачным люком крыши>

• Разъем D-02 датчика управления световыми

приборами <Автомобили с системой
автоматического включения освещения>

Q: Все ли разъемы в норме?

ДА :

Перейти к шагу 2

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверить следующий жгут
электропроводки.
Проверить жгут электропроводки между
следующими разъемами:

• Жгут электропроводки от разъема C-301

ETACS-блока управления (вывод №1)
к разъему C-201 переключателя рулевой
колонки (вывод №3).

• Жгут электропроводки от разъема C-301

ETACS-блока управления (вывод №1)
к разъему E-14 главного переключателя окна
с сервоприводом стекла (вывод №4).

• Жгут электропроводки от разъема C-301

ETACS-блока управления (вывод №1)
к разъему E-08 вспомогательного
переключателя переднего окна
с сервоприводом стекла (вывод №6).

• Жгут электропроводки от разъема C-301

ETACS-блока управления (вывод №1)
к разъему E-23 вспомогательного
переключателя заднего окна с сервоприводом
стекла (LH) (вывод №6).

• Жгут электропроводки от разъема C-301

ETACS-блока управления (вывод №1)
к разъему E-20 вспомогательного
переключателя заднего окна с сервоприводом
стекла (RH) (вывод №6).

• Жгут электропроводки от разъема C-316

ETACS-блока управления (вывод №1)
к разъему D-06 узла электродвигателя
прозрачного люка крыши (вывод №7).
<Автомобиль с прозрачным люком крыши>

• Жгут электропроводки от разъема C-316

ETACS-блока управления (вывод №1)
к разъему D-02 датчика управления
световыми приборами (вывод №3).
<Автомобили с системой автоматического
включения освещения>

ПРИМЕЧАНИЕ: Прежде чем осматривать жгут
электропроводки, проверить соединительный
разъемы C-30, C-38, промежуточные разъемы
C-27, C-112, C-126 D-01 и D-21,
и отремонтировать при необходимости.

Q: Все ли провода жгута электропроводки

в норме?
ДА :

Перейти к шагу 3

НЕТ :

Отремонтируйте жгут электропроводки.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СОЕДИНИТЕЛЬНАЯ СЕТЬ (LIN)

54 В-23

ШАГ 3. Измерить напряжение на линиях шины
LIN.
Проверить линии шины LIN на наличие короткого
замыкания на источник питания.
(1) Отсоединить все разъемы, присоединенные

к линиям шины LIN.

(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Измерить напряжение между разъемом C-201

переключателя рулевой колонки вывод №3
и землей.

• Стрелка вольтметра не качается.

ПРИМЕЧАНИЕ: Если линия шины LIN
закорочена на источник питания,
вольтметр показывает постоянное
значение.

(4) Измерить напряжение между разъемом D-06

узла электродвигателя прозрачного люка
крыши (вывод №7) и землей. <Автомобиль
с прозрачным люком крыши>

• Стрелка вольтметра не качается.

ПРИМЕЧАНИЕ: Если линия шины LIN
закорочена на источник питания,
вольтметр показывает постоянное
значение.

Q: Результат проверки в норме?

ДА :

Перейти к шагу 4

НЕТ :

Отремонтируйте жгут электропроводки.

ШАГ 4. Измерить сопротивление между
линиями шины LIN.
Проверить линии шины LIN на наличие короткого
замыкания на землю.
(1) Отсоединить все разъемы, присоединенные

к линиям шины LIN.

(2) Измерить значение сопротивления между

выводом №3 разъема C-201 переключателя
рулевой колонки и землей.

• Не прозванивается (1 кΩ или больше)

(3) Измерить значение сопротивления между

выводом №7 разъема D-06 узла
электродвигателя прозрачного люка крыши
и землей. <Автомобиль с прозрачным люком
крыши>

• Не прозванивается (1 кΩ или больше)

Q: Результат проверки в норме?

ДА :

Перейти к шагу 5

НЕТ :

Отремонтируйте жгут электропроводки.

ШАГ 5. Проверить переключатель рулевой
колонки.
Отсоединить разъем C-201 переключателя
рулевой колонки и повторно проверить,
установлен ли код диагностики №U1515.
(1) Присоединить все соответствующие блоки

управления и отсоединить только разъем
C-201 переключателя рулевой колонки.

(2) Стереть код диагностики.
(3) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(4) Проверить, установлен ли код диагностики

№U1515.
ПРИМЕЧАНИЕ: Если код диагностики
№U1515 не установлен, устанавливается
код диагностики №U1109, поскольку
переключатель рулевой колонки отсоединен.
Это считается нормальным.

(5) Перевести ключ зажигания в положение

«БЛОКИРОВКА» (ВЫКЛ).

Q: Выдан код №U1515?

ДА :

Снова присоединить разъем
переключателя рулевой колонки
и перейти к Шагу 6.

НЕТ :

Заменить переключатель рулевой

колонки.

ШАГ 6. Проверить главный переключатель
окна с сервоприводом стекла.
Отсоединить разъем E-14 главного
переключателя окна с сервоприводом стекла
и снова проверить, установлен ли код
диагностики №U1515.
(1) Подсоединить все соответствующие блоки

управления и отсоединить только разъем E-14
главного переключателя окна
с сервоприводом стекла.

(2) Стереть код диагностики.
(3) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(4) Проверить, установлен ли код диагностики

№U1515.
ПРИМЕЧАНИЕ: Если код диагностики
№U1515 не установлен, устанавливается
код диагностики №U0215, поскольку
отсоединен главный переключатель окна
с сервоприводом стекла. Это считается
нормальным.

(5) Перевести ключ зажигания в положение

«БЛОКИРОВКА» (ВЫКЛ).

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СОЕДИНИТЕЛЬНАЯ СЕТЬ (LIN)

54 В-24

Q: Выдан код №U1515?

ДА :

Снова присоединить разъем главного
переключателя окна с сервоприводом
стекла и перейти к Шагу 7.

НЕТ :

Заменить главный переключатель окна

с сервоприводом стекла.

ШАГ 7. Проверить вспомогательный
переключатель переднего окна
с сервоприводом стекла.
Отсоединить разъем E-08 вспомогательного
переключателя переднего окна с сервоприводом
стекла и снова проверить, установлен ли код
диагностики №U1515.
(1) Присоединить соответствующие блоки

управления и отсоединить только разъем E-08
вспомогательного переключателя переднего
окна с сервоприводом стекла.

(2) Стереть код диагностики.
(3) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(4) Проверить, установлен ли код диагностики

№U1515.
ПРИМЕЧАНИЕ: Если код диагностики
№U1515 не установлен, устанавливается
код диагностики №U0216, поскольку
отсоединен вспомогательный
переключатель переднего окна
с сервоприводом стекла. Это считается
нормальным.

(5) Перевести ключ зажигания в положение

«БЛОКИРОВКА» (ВЫКЛ).

Q: Выдан код №U1515?

ДА :

Снова присоединить разъем
вспомогательного переключателя
переднего окна с сервоприводом стекла
и перейти к Шагу 8.

НЕТ :

Заменить вспомогательный

переключатель переднего окна
с сервоприводом стекла.

ШАГ 8. Проверить вспомогательный
переключатель заднего окна
с сервоприводом стекла (LH).
Отсоединить разъем E-23 вспомогательного
переключателя заднего окна с сервоприводом
стекла (LH) и снова проверить, установлен ли код
диагностики №U1515.
(1) Присоединить все соответствующие блоки

управления и отсоединить только E-23
вспомогательного переключателя заднего
окна с сервоприводом стекла (LH).

(2) Стереть код диагностики.
(3) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(4) Проверить, установлен ли код диагностики

№U1515.
ПРИМЕЧАНИЕ: Если код диагностики
№U1515 не установлен, устанавливается
код диагностики №U0217, поскольку
отсоединен вспомогательный
переключатель заднего окна
с сервоприводом стекла (LH). Это
считается нормальным.

(5) Перевести ключ зажигания в положение

«БЛОКИРОВКА» (ВЫКЛ).

Q: Выдан код №U1515?

ДА :

Присоединить разъем вспомогательного
переключателя заднего окна
с сервоприводом стекла (LH) и перейти
к Шагу 9.

НЕТ :

Заменить вспомогательный

переключатель заднего окна
с сервоприводом стекла (LH).

ШАГ 9. Проверить вспомогательный
переключатель заднего окна
с сервоприводом стекла (RH).
Отсоединить разъем E-20 вспомогательного
переключателя заднего окна с сервоприводом
стекла (RH) и снова проверить, установлен ли код
диагностики №U1515.
(1) Присоединить все соответствующие блоки

управления и отсоединить только разъем E-20
вспомогательного переключателя заднего
окна с сервоприводом стекла (RH).

(2) Стереть код диагностики.
(3) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(4) Проверить, установлен ли код диагностики

№U1515.
ПРИМЕЧАНИЕ: Если код диагностики
№U1515 не установлен, устанавливается
код диагностики №U0218, поскольку
отсоединен вспомогательный
переключатель заднего окна
с сервоприводом стекла (RH). Это
считается нормальным.

(5) Перевести ключ зажигания в положение

«БЛОКИРОВКА» (ВЫКЛ).
