Mitsubishi Lancer X. Руководство - часть 565

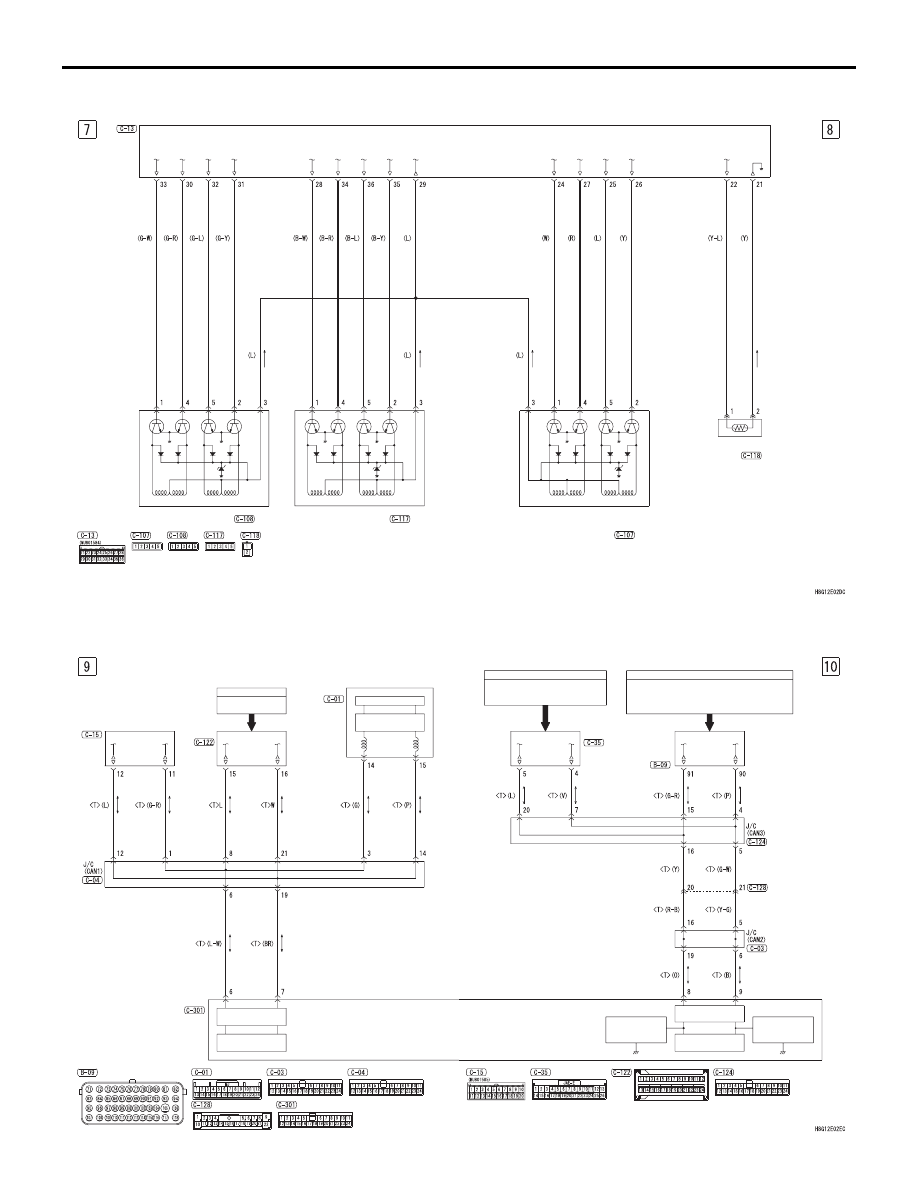

КОНДИЦИОНЕР

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-79

КОНДИЦИОНЕР (ПРОДОЛЖЕНИЕ)

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

Блок управления кондиционером

ТЕРМОДАТЧИК

РАДИАТОРА

ЭЛЕКТРОПРИВОД ПЕРЕКЛЮЧАТЕЛЯ

РЕЖИМА РЕЦИРКУЛЯЦИИ ВОЗДУХА /

ЗАБОРА НАРУЖНОГО ВОЗДУХА

ЭЛЕКТРОПРИВОД ПЕРЕКЛЮЧАТЕЛЯ

СМЕСИТЕЛЯ ВОЗДУХА

ЭЛЕКТРОПРИВОД ПЕРЕКЛЮЧАТЕЛЯ

РЕЖИМА ПОДАЧИ ВОЗДУХА

КОНДИЦИОНЕР (ПРОДОЛЖЕНИЕ)

·ДАТЧИК УГЛА ПОВОРОТА КОЛЕНЧАТОГО ВАЛА

·ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ

 ЖИДКОСТИ ДВИГАТЕЛЯ

·ДАТЧИК СКОРОСТИ ДВИЖЕНИЯ <МКПП>

ВХОДНОЙ СИГНАЛ

ДАТЧИК ЧАСТОТЫ ОБОРОТОВ

ВЕДОМОГО ШКИВА <ВАРИАТОРА>

ВХОДНОЙ СИГНАЛ

ECU

ВАРИАТОРА

ЦЕПЬ

УПРАВЛЕНИЯ CAN

ЦЕПЬ

АНАЛОГОВОГО

ИНТЕРФЕЙСА

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ

АНАЛОГОВОГО

ИНТЕРФЕЙСА

БЛОК

УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ETACS-ECU

Блок управления кондиционером

SRS-ECU

ЦЕПЬ

УПРАВЛЕНИЯ CAN

ЦЕПЬ

ИНТЕРФЕЙСА

КОМБИНИ-

РОВАННЫЙ

СЧЕТЧИК

ЦЕПЬ

УПРАВЛЕНИЯ CAN

ЦП

ДАТЧИК УДАРА

ВХОДНОЙ СИГНАЛ

КОНДИЦИОНЕР

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-80

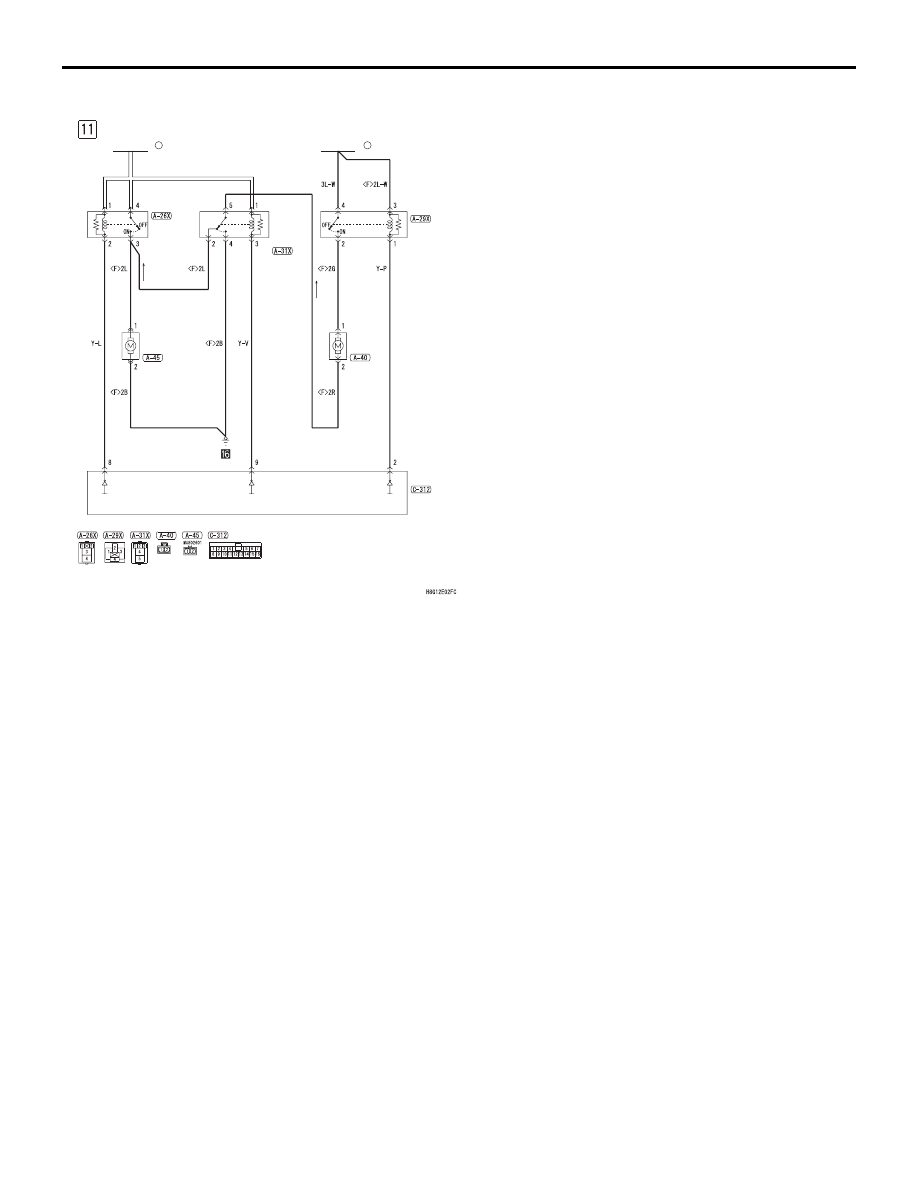

КОНДИЦИОНЕР (ПРОДОЛЖЕНИЕ)

ETACS-

ECU

ЭЛЕКТРОМОТОР

ВЕНТИЛЯТОРА

КОНДЕНСАТОРА

ЭЛЕКТРО-

МОТОР

ВЕНТИ-

ЛЯТОРА

РАДИА-

ТОРА

РЕЛЕ

ВЕНТИЛЯТОРА

КОНДЕНСАТОРА

РЕЛЕ

УПРАВ-

ЛЕНИЯ

ВЕНТИЛЯ-

ТОРОМ

РЕЛЕ

ВЕНТИЛЯТОРА

РАДИАТОРА

28

ПЛАВКАЯ

ПЕРЕМЫЧКА

29

ПЛАВКАЯ

ПЕРЕМЫЧКА

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

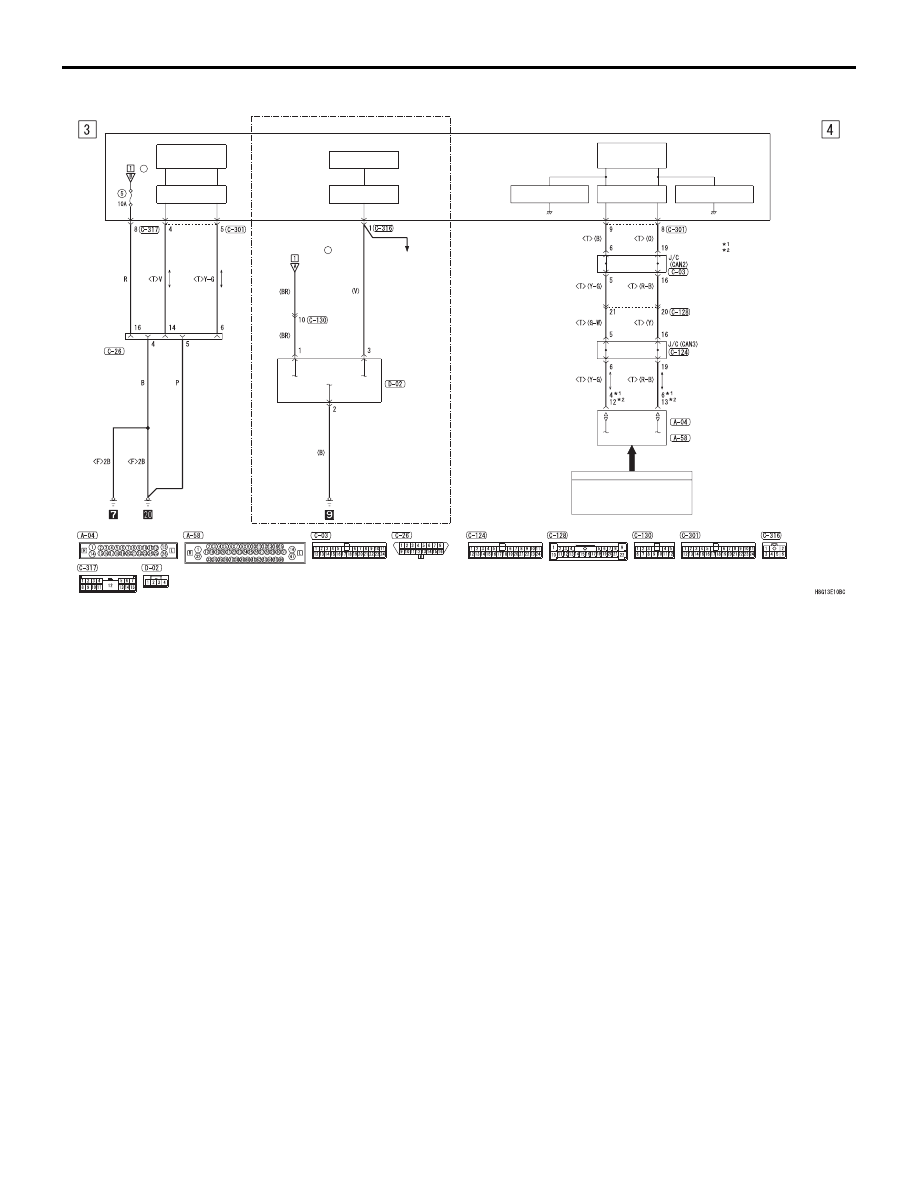

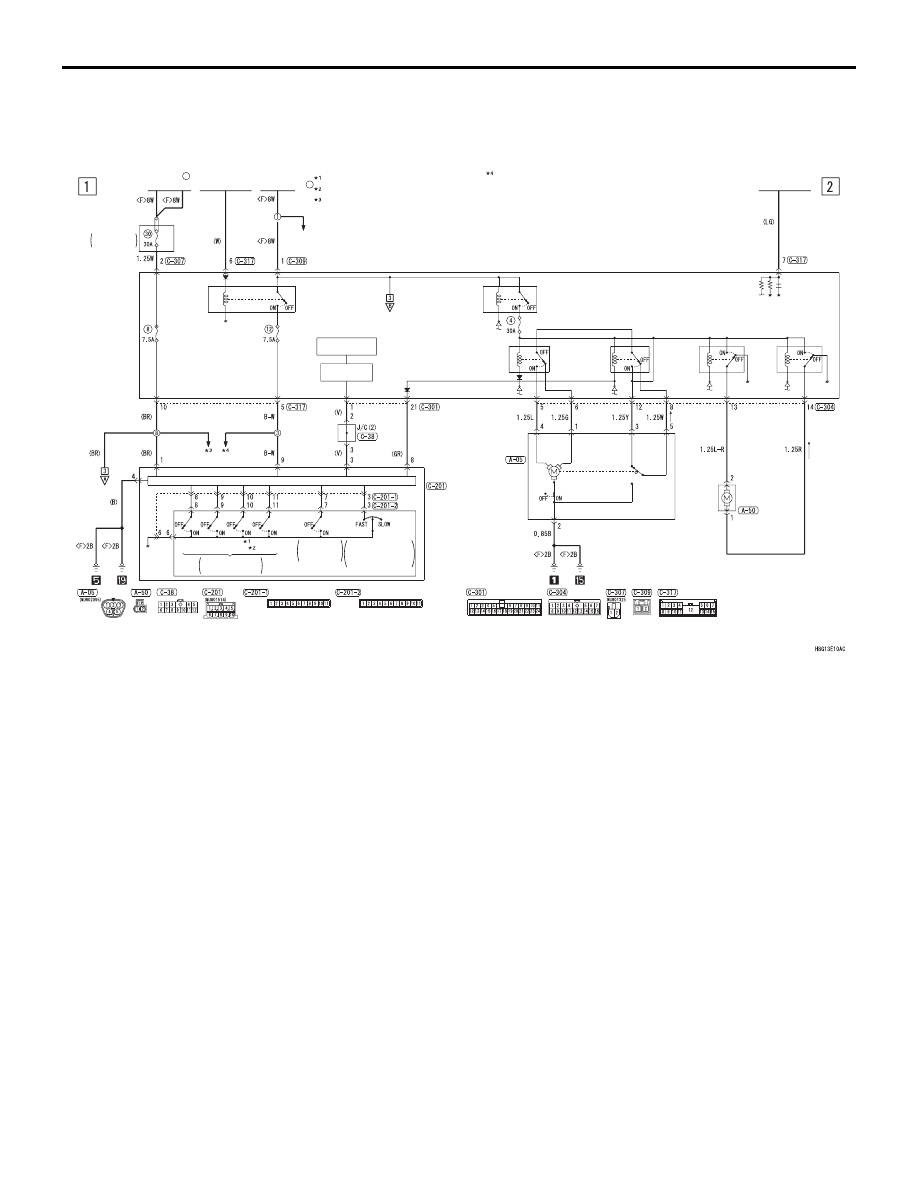

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-81

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО

СТЕКЛА

M1901006103080

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

·КОНДИЦИОНЕР

·ЦЕНТРАЛЬНЫЙ ЗАМОК <АВТОМОБИЛИ С СИСТЕМОЙ

 ДОСТУПА БЕЗ КЛЮЧА>

·СИГНАЛИЗАТОР НИЗКОГО УРОВНЯ ТОПЛИВА, СИГНАЛИЗАТОР

 ДАВЛЕНИЯ МАСЛА И СИГНАЛИЗАТОР ТОРМОЗНОЙ СИСТЕМЫ

·ИММОБИЛАЙЗЕР

·KOS

·ИНДИКАТОРЫ И СЧЕТЧИКИ

·ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ

·ОСВЕЩЕНИЕ САЛОНА, ПЛАФОН БАГАЖНОГО ОТДЕЛЕНИЯ

 И ПОДСВЕТКА ЗАМКА ЗАЖИГАНИЯ

·СИГНАЛИЗАТОР РЕМНЯ БЕЗОПАСНОСТИ

·ЛЮК КРЫШИ

·ПЕРЕКЛЮЧАТЕЛЬ ОТКРЫВАНИЯ КРЫШКИ БАГАЖНИКА

:

·ОСВЕЩЕНИЕ САЛОНА,

 ПЛАФОН БАГАЖНОГО

 ОТДЕЛЕНИЯ И ПОДСВЕТКА

 ЗАМКА ЗАЖИГАНИЯ

·СИГНАЛИЗАТОР РЕМНЯ

 БЕЗОПАСНОСТИ

·МЕХАНИЗМ БЛОКИРОВКИ

 ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

·SRS

·ЛЮК КРЫШИ

·ЗАДНИЕ ГАБАРИТНЫЕ

 ФОНАРИ, ОСНОВНЫЕ ГАБАРИТНЫЕ

 ФОНАРИ, ПОДСВЕТКА НОМЕРНОГО

 ЗНАКА И ЗУММЕР СИСТЕМЫ

 КОНТРОЛЯ ОСВЕЩЕНИЯ

·ПЕРЕКЛЮЧАТЕЛЬ ОТКРЫВАНИЯ

 КРЫШКИ БАГАЖНИКА

·УКАЗАТЕЛИ ПОВОРОТА И ЛАМПЫ

 АВАРИЙНОЙ СИГНАЛИЗАЦИИ

·СИСТЕМА АВТОКОРРЕКЦИИ

 ПОЛОЖЕНИЯ ФАР

·ПОДОГРЕВ НАРУЖНЫХ

 ЗЕРКАЛ

·ПОДОГРЕВ СИДЕНЬЯ

·ИММОБИЛАЙЗЕР

·ВАРИАТОР INVECS-III

·KOS

·ИНДИКАТОРЫ И СЧЕТЧИКИ

·ЗУММЕР НАПОМИНАНИЯ

 О СТОЯНОЧНОМ ТОРМОЗЕ

·ЭЛЕКТРОСТЕКЛО-

 ПОДЪЕМНИКИ

·ЗАДНИЕ

 ПРОТИВОТУМАННЫЕ ФАРЫ

·ОБОГРЕВ ЗАДНЕГО СТЕКЛА

·СИСТЕМА ПОМОЩИ ПРИ

 ДВИЖЕНИИ ЗАДНИМ ХОДОМ

·ABS

·ABS И ASC

·AFS

·КОНДИЦИОНЕР

·КРУИЗ-КОНТРОЛЬ

·ЦЕНТРАЛЬНЫЙ ЗАМОК

 <АВТОМОБИЛИ С СИСТЕМОЙ

 ДОСТУПА БЕЗ КЛЮЧА>

·СИСТЕМА ЗАРЯДКИ

·ЗУММЕР НАПОМИНАНИЯ

 О НЕЗАКРЫТОЙ ДВЕРИ

·СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

·ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ

 ФАРЫ

·СИГНАЛИЗАТОР НИЗКОГО УРОВНЯ

 ТОПЛИВА, СИГНАЛИЗАТОР

 ДАВЛЕНИЯ МАСЛА И СИГНАЛИЗАТОР

 ТОРМОЗНОЙ СИСТЕМЫ

·ФАРА

:

АВТОМОБИЛИ С СИСТЕМОЙ АВТОМАТИЧЕСКОГО

УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

:

АВТОМОБИЛИ БЕЗ СИСТЕМЫ АВТОМАТИЧЕСКОГО

УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

:

ПРИМЕЧАНИЕ

ВЕРХНЯЯ

ЧАСТЬ

ВЕРХНЯЯ

ЧАСТЬ

ВЫКЛЮЧАТЕЛЬ

ОМЫВАТЕЛЯ

ВЕТРОВОГО

СТЕКЛА

МОТОРНЫЙ

ОТСЕК

БЛОК РЕЛЕ

СМ.

СИСТЕМА

ЭНЕРГОРАСПРЕ-

ДЕЛЕНИЯ

ETACS-ECU

РЕЛЕ

ПЕРЕКЛЮЧЕНИЯ СКОРОСТИ

СТЕКЛООЧИСТИТЕЛЯ

ВЕТРОВОГО СТЕКЛА

РЕГУЛЯТОР

ИНТЕРВАЛА

ПРЕРЫВИСТОЙ РАБОТЫ

СТЕКЛООЧИСТИТЕЛЕЙ

ВЕТРОВОГО СТЕКЛА

АВТОМАТ

ЗАЩИТЫ ЦЕПИ

ЭЛЕКТРОДВИ-

ГАТЕЛЬ

ОМЫВАТЕЛЯ

РЕЛЕ

НЕ

ИС-

ПОЛЬ-

ЗУЕТ-

СЯ

РЕЛЕ

ОМЫВАТЕЛЯ

ВЕТРОВОГО

СТЕКЛА

РЕЛЕ АВТОМА-

ТИЧЕСКОГО

ТКЛЮЧЕНИЯ

СТЕКЛООЧИСТИ-

ТЕЛЯ ЕТРОВОГО

СТЕКЛА

РЕЛЕ

ACC 3

ЭЛЕКТРОДВИГАТЕЛЬ

СТЕКЛООЧИСТИТЕЛЯ

ВЕТРОВОГО СТЕКЛА

(ТУМАН)

ПЕРЕКЛЮЧАТЕЛЬ

СТЕКЛООЧИСТИТЕЛЯ

ВЕТРОВОГО СТЕКЛА

(AUTO)

(INT)

(LO)

(HI)

ПОДРУЛЕВОЙ

ПЕРЕКЛЮЧАТЕЛЬ

ECU РУЛЕВОЙ КОЛОНКИ

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ ПРИВОДА

LIN

РЕЛЕ

IG1

ПЕРЕКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ (ACC)

ПЕРЕКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ (IG1)

ПЛАВКАЯ

ПЕРЕМЫЧКА

34

ПЛАВКАЯ

ПЕРЕМЫЧКА

36

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-82

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА (ПРОДОЛЖЕНИЕ)

ASC-ECU

ABS-блок управления

·ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ

 ПЕРЕДНЕГО КОЛЕСА

·ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ

 ЗАДНЕГО КОЛЕСА

ВХОДНОЙ СИГНАЛ

ЦЕПЬ АНАЛОГОВОГО

ИНТЕРФЕЙСА

ЦЕПЬ АНАЛОГОВОГО

ИНТЕРФЕЙСА

ЦЕПЬ

УПРАВЛЕНИЯ

CAN

ЦЕПЬ

ИНТЕРФЕЙСА

: АВТОМОБИЛИ С ASC

: АВТОМОБИЛИ БЕЗ ASC

ПРИМЕЧАНИЕ

<АВТОМОБИЛИ С СИСТЕМОЙ АВТОМАТИЧЕСКОГО

УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ>

ПЕРЕДНЯЯ ЧАСТЬ

ДИАГНОСТИЧЕСКИЙ

РАЗЪЕМ

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ

УПРАВЛЕНИЯ

CAN

34

ПЛАВКАЯ

ПЕРЕМЫЧКА

ETACS-ECU

ЛЮК КРЫШИ

ДАТЧИК

ОСВЕЩЕННОСТИ

8

(ПРЕДОХРАНИТЕЛЬ     )

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ

УПРАВЛЕНИЯ

ETACS-ECU
