УПРАВЛЕНИЕ СЦЕПЛЕНИЕМ

СЦЕПЛЕНИЕ

21A-7

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ

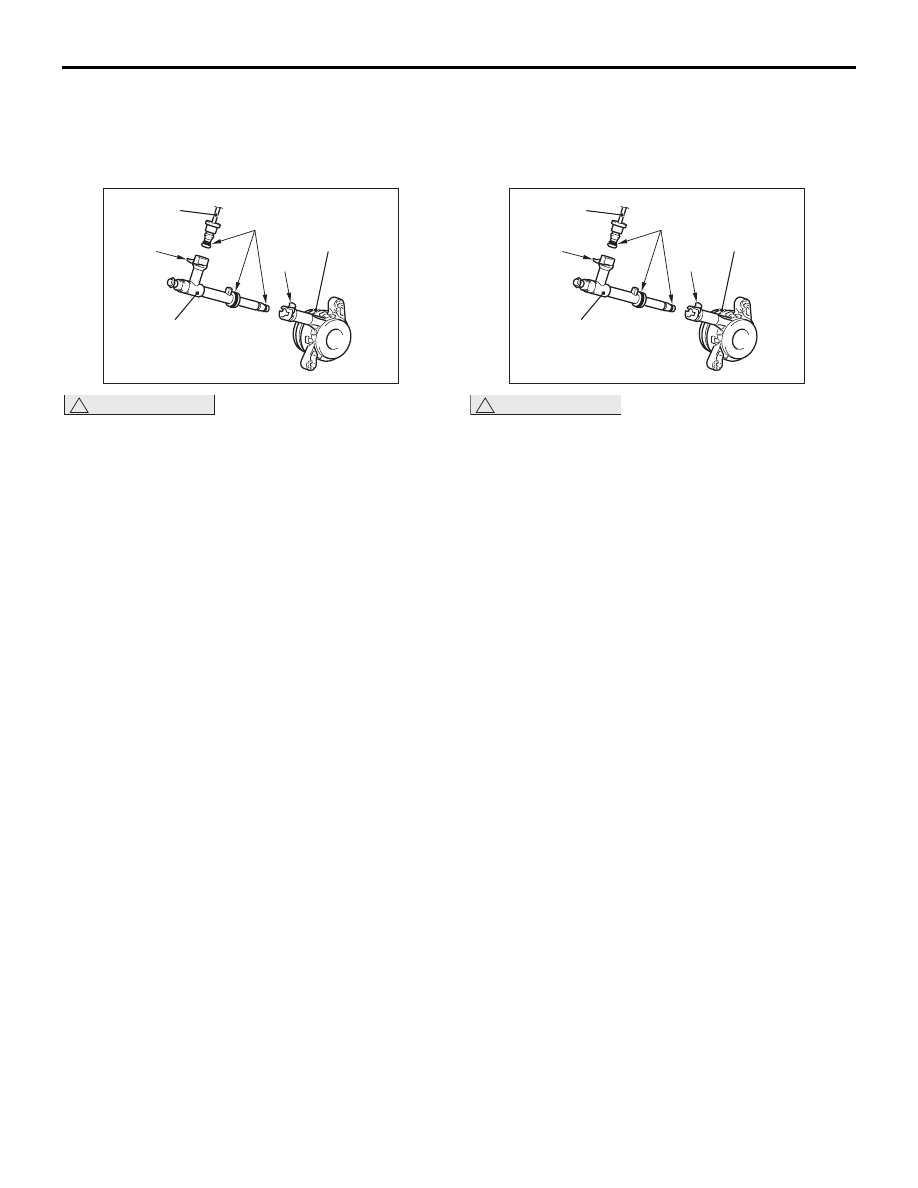

<<A>> СНЯТИЕ АДАПТЕРА РАБОЧЕГО
ЦИЛИНДРА

Уплотни-

тельные

кольца

Концентри-

ческий рабо-

чий цилиндр

Зажим

Зажим

Адаптер

концентрического

рабочего цилиндра

Патрубок

сцепления

в сборе

AO

AC500069

!

ОСТОРОЖНО

• Не снимайте уплотнительные кольца

и зажимы патрубка сцепления, адаптера
рабочего цилиндра и рабочего цилиндра.

• Если уплотнительные кольца и зажимы

патрубка сцепления, адаптера рабочего
цилиндра и рабочего цилиндра
повреждены, замените соответствующие
узлы целиком.

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
МОНТАЖЕ
>>A<< АДАПТЕР РАБОЧЕГО
ЦИЛИНДРА

Уплотни-

тельные

кольца

Концентри-

ческий рабо-

чий цилиндр

Зажим

Зажим

Адаптер

концентрического

рабочего цилиндра

Патрубок

сцепления

в сборе

AO

AC500069

!

ОСТОРОЖНО

• Перед установкой патрубка сцепления,

адаптера рабочего цилиндра и рабочего
цилиндра убедитесь, что уплотнительные
кольца и зажимы не повреждены.

• Если уплотнительные кольца патрубка

сцепления, адаптера рабочего цилиндра
и рабочего цилиндра, либо места их
установки загрязнены, то перед
установкой очистите их тормозной
жидкостью.

ОСМОТР

M1211002000307

• Проверьте шланг или патрубок сцепления на

предмет растрескивания и засорения.

Примечания
