ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

ВАРИАТОР

23A-85

ПРОВЕРКА МЕХАНИЗМА БЛОКИРОВКИ
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

M1232100300069

ПРОВЕРКА СИСТЕМЫ

Проце-



дура
осмотра

Условие проверки

Проверяемые
элементы
(нормальное
состояние)

Возможная причина отклонения

1

Педаль
тормоза не
нажата

Положение
переключателя
зажигания:
«LOCK»
(ВЫКЛ),
«ACC» или
ключ извлечен

Селектор
диапазонов
невозможно
передвинуть из
положения
«P».

• Отклонения в работе тяги блокировки

переключателя передач (заедание,
отсоединение, поломка и т.п.)

• Отклонения в работе электроцепи

(короткое замыкание
в переключателях или жгутах
проводов)

• Отклонения в работе механизма

блокировки ключа

2

Педаль
тормоза
нажата

• Отклонения в работе электроцепи

(короткое замыкание
в переключателях или жгутах
проводов)

• Отклонения в работе механизма

блокировки ключа

3

Педаль
тормоза не
нажата

Положение
переключателя
зажигания:
«ON»

• Отклонения в работе тяги блокировки

переключателя передач (заедание,
отсоединение, поломка и т.п.)

• Отклонения в работе электроцепи

(короткое замыкание
в переключателях или жгутах
проводов)

4

Педаль
тормоза
нажата

Селектор
диапазонов
невозможно
плавно
переключить
из положения
«P» в любое
другое
положение.

• Отклонения в работе тяги блокировки

переключателя передач (заедание,
отсоединение, поломка и т.п.)

• Отклонения в работе электроцепи

(короткое замыкание
в переключателях или жгутах
проводов)

5

Нажата кнопка
выключения
блокировки
переключателя
передач

• Отклонения в работе тяги блокировки

переключателя передач (заедание,
отсоединение, поломка и т.п.)

6

Педаль
тормоза
нажата / не
нажата

Селектор
диапазонов
невозможно
плавно
переключить
из положения
«R»
в положение
«P».

• Отклонения в работе тяги блокировки

переключателя передач (заедание,
отсоединение, поломка и т.п.)

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

ВАРИАТОР

23A-86

ПРОВЕРКА КОМПОНЕНТОВ

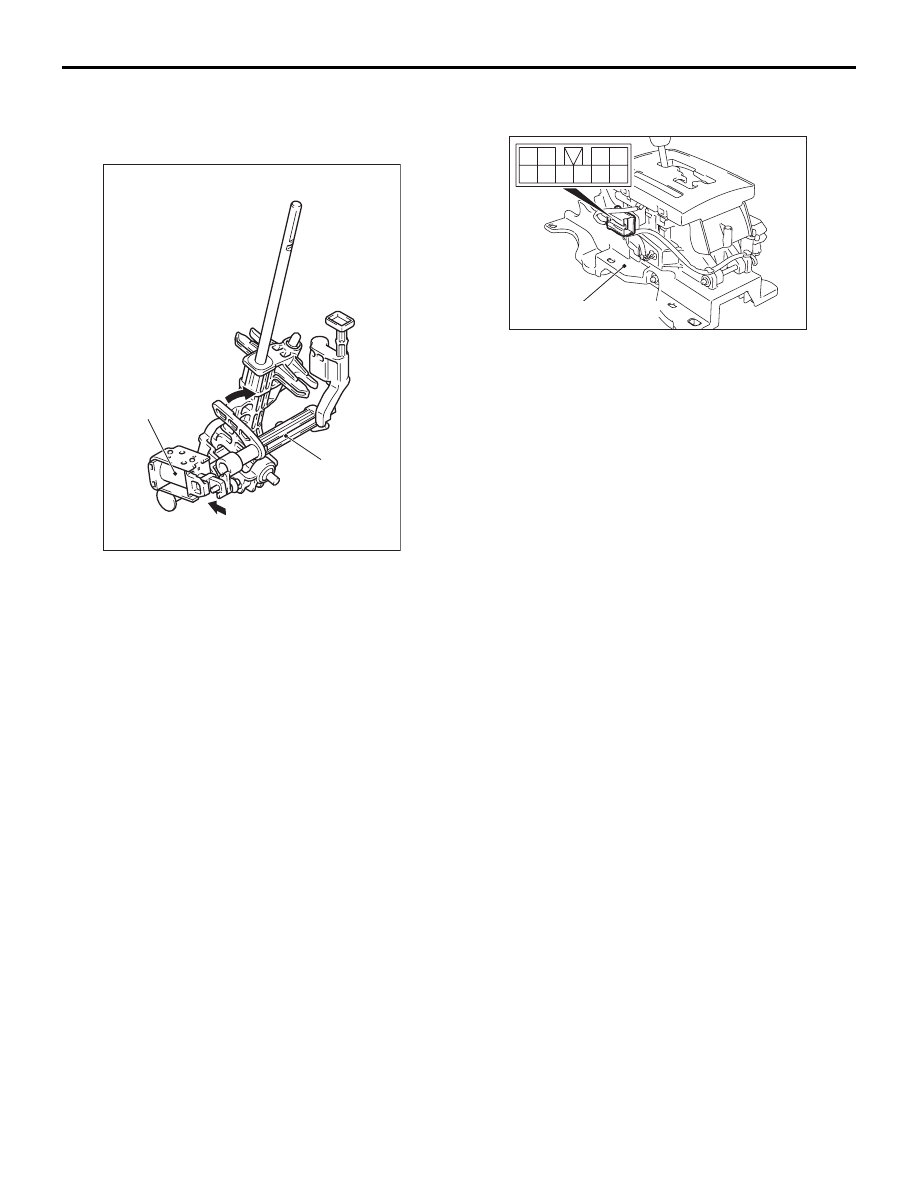

ТЯГА БЛОКИРОВКИ ПЕРЕКЛЮЧАТЕЛЯ
ПЕРЕДАЧ

Рычаг

блокировки

Соленоид

блокировки

переключения

передач

B

A

AC

AC610121

Проверьте все детали на предмет повреждений
или отсоединения.
Убедитесь, что рычаг блокировки плавно
перемещается в направлении стрелки В (см. рис.)
при нажатии штока соленоида блокировки
переключателя в направлении А, и плавно
возвращается в исходное положение при
отпускании штока.

ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ

Селектор

диапазонов

в сборе

10

4

8

7

6

5

1 2

3

9

AB

AC609991

Проверьте следующие операции.

• Установив селектор диапазонов в положение

«P», подайте напряжение (равное
напряжению на положительной клемме
аккумуляторной батареи) на клеммы № 3
и № 6, и на клеммы № 4 и № 6 разъема
селектора диапазонов в сборе. Убедитесь,
что соленоид блокировки переключателя при
подаче напряжения работает правильно,
и возвращается в исходное положение при
отключении напряжения.

• Установив селектор диапазонов в положение,

отличное от «P», подайте напряжение (равное
напряжению на положительной клемме
аккумуляторной батареи) на клеммы № 3
и № 6, и на клеммы № 4 и № 6 разъема
селектора диапазонов в сборе. Убедитесь,
что в этом случае соленоид блокировки
переключателя не работает.

УПРАВЛЕНИЕ КОРОБКОЙ ПЕРЕДАЧ

ВАРИАТОР

23A-87

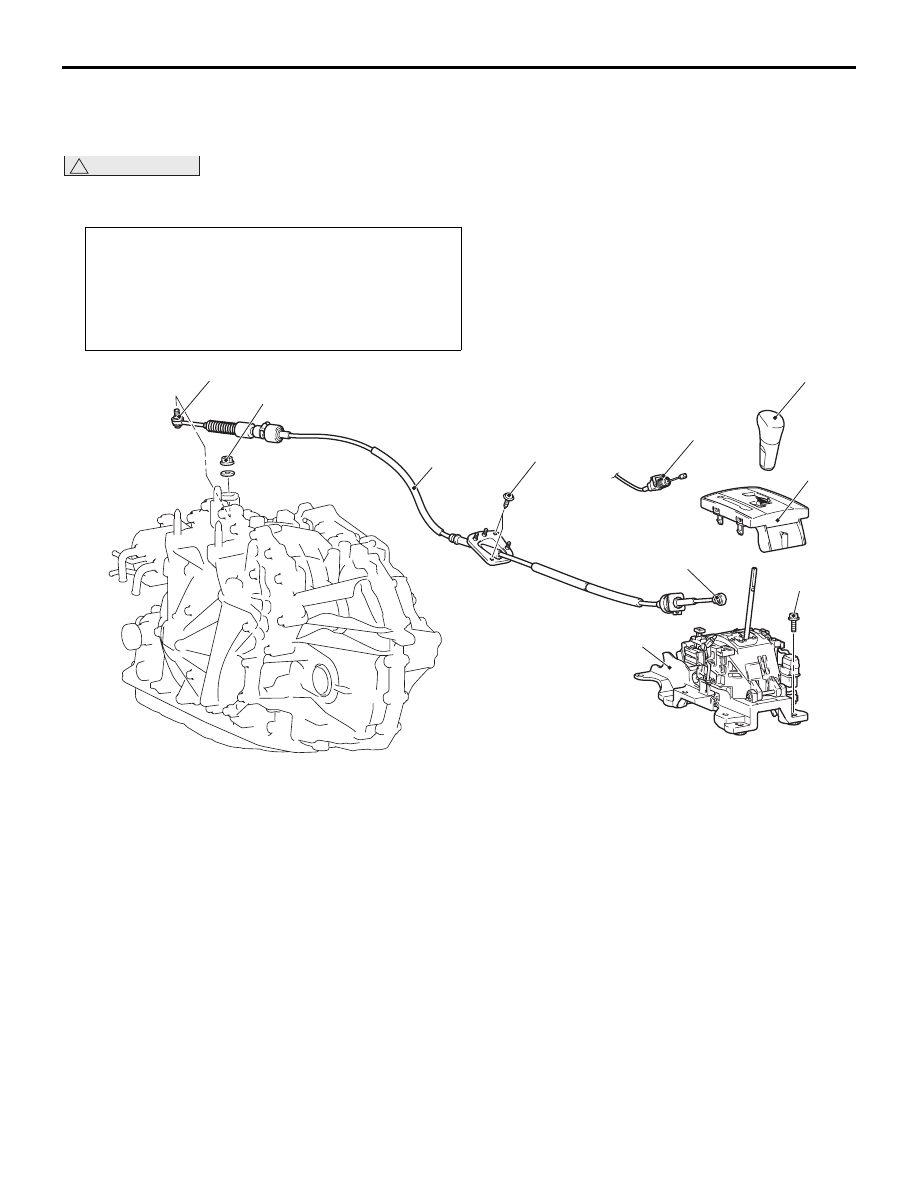

УПРАВЛЕНИЕ КОРОБКОЙ ПЕРЕДАЧ

СНЯТИЕ И УСТАНОВКА

M1231203200236

!

ВНИМАНИЕ

Берегите SRS-ECU от ударов при снятии и установке троса управления коробкой
передач в сборе.

Операции, выполняемые после установки
• Проверка механизма блокировки ключа

(см.

Стр.23A-83

.)

• Проверка механизма блокировки переключателя

передач (см.

Стр.23A-85

.)

• Проверка работы селектора диапазонов

(см.

Стр.23A-83

.)

9,5 ± 3,5 Нм

3

7,0 ± 3,0 Нм

9,5 ± 3,5 Нм

6

1

7

2

5

4

AB

AC610003

Порядок демонтажа селектора
диапазонов в сборе

•

Переведите селектор диапазонов
в положение «N».

<<

A

>>

1. Ручка селектора диапазонов

•

Кронштейн напольной консоли (A)
(см. ГРУППА 52A, Напольная консоль
в сборе

Стр.52A-9

).

2. Панель индикации передач

>>

B

<< 3. Соединение троса блокировки ключа

(со стороны селектора диапазонов)

4. Соединение троса управления

коробкой передач (со стороны
селектора диапазонов)

•

Соединения разъемов и жгутов
проводов

5. Селектор диапазонов в сборе

Порядок демонтажа троса
управления коробкой передач
в сборе

•

Переведите селектор диапазонов
в положение «N».

<<

A

>>

1. Ручка селектора диапазонов

•

SRS-ECU (см. ГРУППА 52B, SRS-ECU

Стр.52B-178

).

4. Соединение троса управления

коробкой передач (со стороны
селектора диапазонов)

•

Воздухоочиститель в сборе
(см. ГРУППА 15, воздухоочиститель

Стр.15-3

).

•

Аккумуляторная батарея и полка для
аккумуляторной батареи (см. ГРУППА
54А, Аккумуляторная батарея

Стр.54A-12

).

УПРАВЛЕНИЕ КОРОБКОЙ ПЕРЕДАЧ

ВАРИАТОР

23A-88

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ

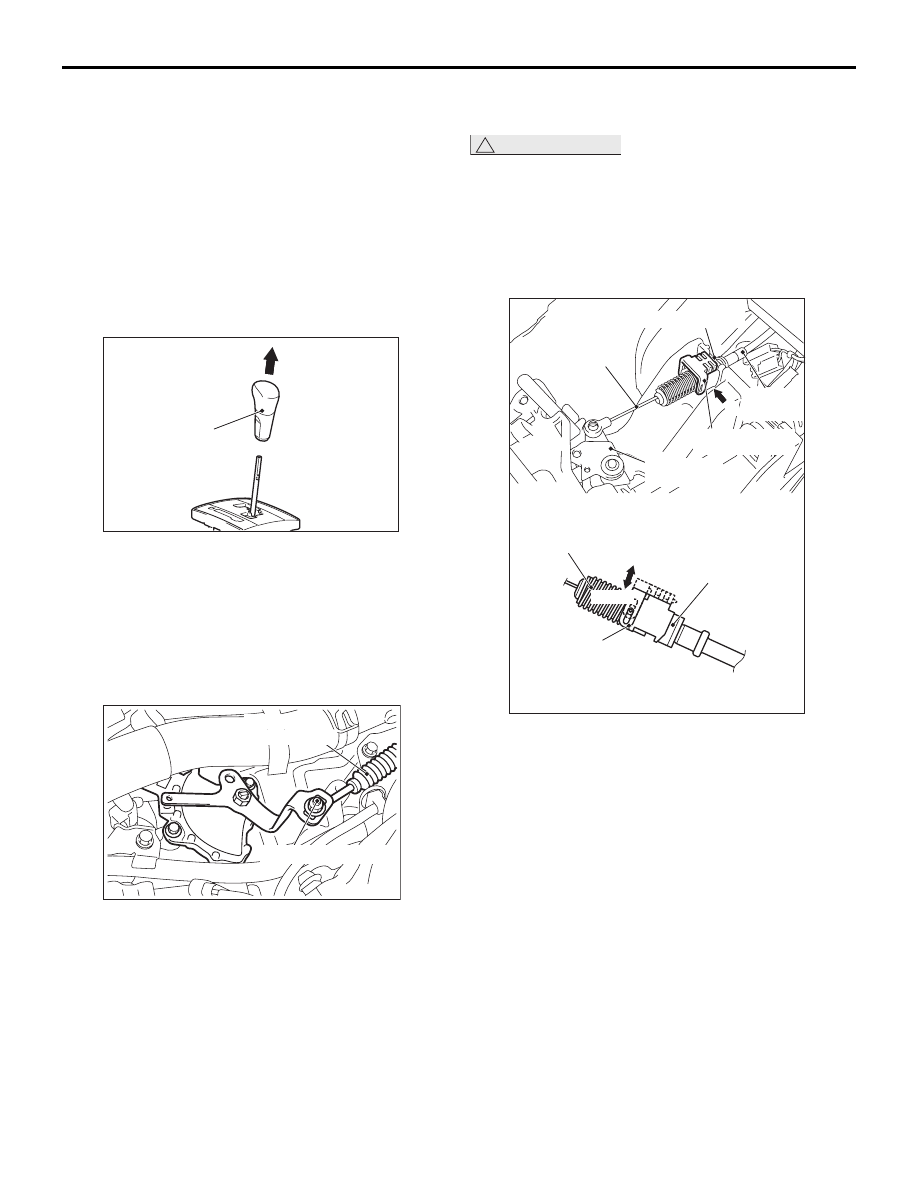

<<A>> СНЯТИЕ РУЧКИ СЕЛЕКТОРА
ДИАПАЗОНОВ

Ручка селектора

диапазонов

AB

AC611201

Снимите ручку селектора диапазонов по
направлению стрелки (см. рисунок).

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>A<< УСТАНОВКА ТРОСА
УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ
(СО СТОРОНЫ КОРОБКИ ПЕРЕДАЧ)

Регулировочная гайка

Трос управления

коробкой передач

AC

AC610050

1. Переведите селектор диапазонов и рычаг

ручного управления в положение «N».

2. С помощью регулировочной гайки затяните

трос управления коробкой передач до
рекомендованного момента.

Момент затяжки:
9,5

± 3,5 Нм

>>B<< УСТАНОВКА ТРОСА
БЛОКИРОВКИ КЛЮЧА

!

ОСТОРОЖНО

Оставьте переключатель зажигания
в положении «LOCK» (ВЫКЛ) до тех пор, пока
не завершите установку троса блокировки
ключа.
1. Переведите селектор диапазонов в положение

«P» и поверните переключатель зажигания
в положение «LOCK» (ВЫКЛ).

Разблокировка

Эксцентрик

блокировки

Направляющая

блокировки

Направляющая

блокировки

Внутренний кабель

Корпус регулятора

Корпус регулятора

Замок

Пружина

Вид А

A

Кабель

блокировки

ключа

AB

AC611186

2. Вставьте наконечник троса блокировки ключа

в эксцентрик селектор диапазонов в сборе,
стараясь не перекручивать внутренний трос.

3. Установите корпус регулятора, сдвинув вверх

(открыв) направляющую защелку.

4. Чтобы зафиксировать направляющую защелку,

нажмите на нее.

ПРИМЕЧАНИЕ: Положение блокировки троса
блокировки ключа регулируется автоматически
с помощью пружины.

>>

A

<< 6. Соединение троса управления

коробкой передач (со стороны
коробки передач)

7. Трос управления коробкой передач

Порядок демонтажа троса
управления коробкой передач
в сборе (Продолжение)
