ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-17

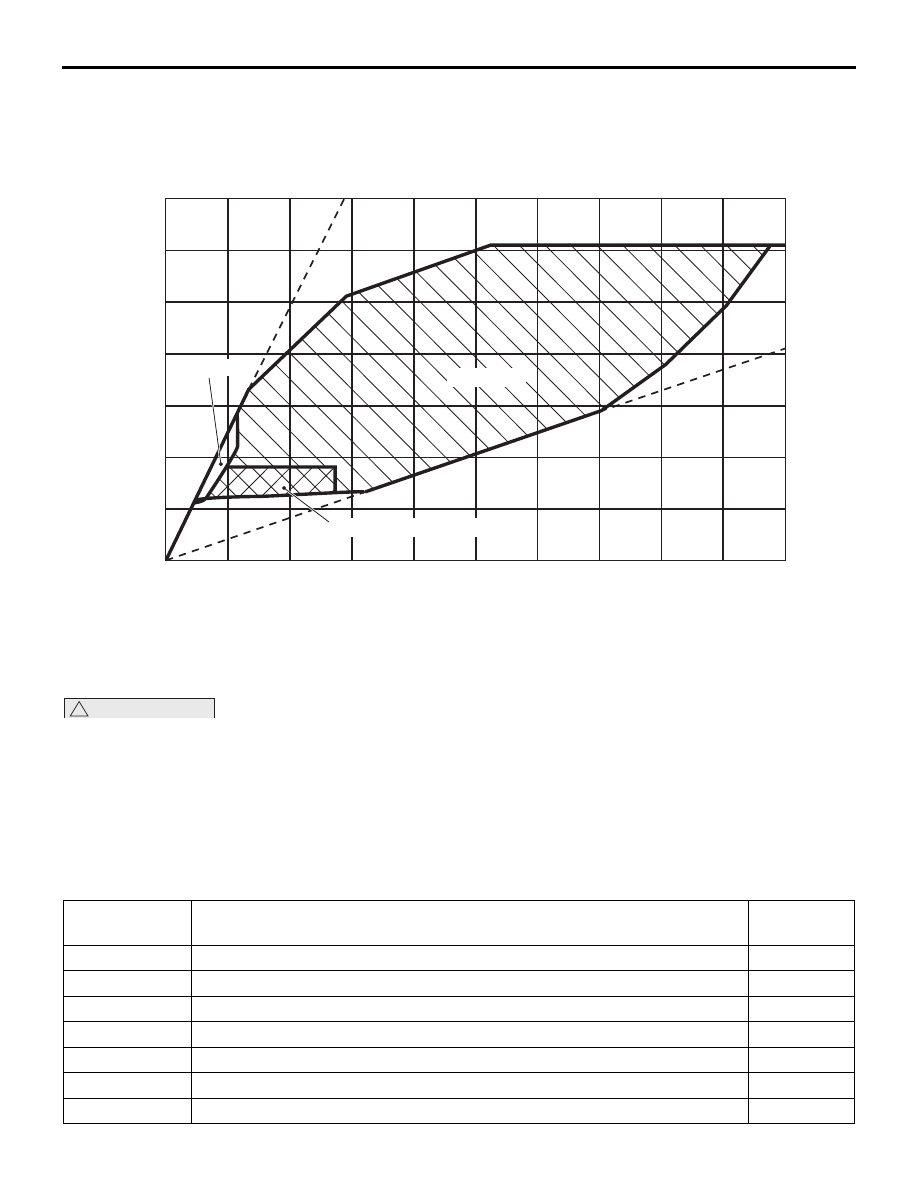

РАБОЧАЯ ЗОНА ДЕМПФЕРА
СЦЕПЛЕНИЯ

M1231204100157

Отключено

Зона частичной блокировки

Блокировка

200

6 000

7 000

5 000

3 000

4 000

2 000

1 000

80

60

40

20

180

160

140

120

100

0

0

Скорость движения (км/ч)

Обороты двигателя (об/мин)

Низкая

OD

AB

AC700533

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ

M1231207900215

!

ОСТОРОЖНО

Если во время диагностики при повороте
переключателя зажигания в положение ON
отключен какой-либо разъем, может быть
получен диагностический код, связанный
с другой системой. По завершении проверить
все системы на наличие зарегистрированных
диагностических кодов. Если
зарегистрированы диагностические коды,
следует удалить их все.

№ диагности-



ческого кода

Пункт диагностики

Страница

P0703

Неисправность выключателя стоп-сигнала

Стр.23A-19

P0705

Неисправность переключателя блокировки

Стр.23A-22

P0710

Неисправность датчика температуры рабочей жидкости вариатора

Стр.23A-25

P0715

Неисправность датчика частоты вращения ведущего шкива

Стр.23A-27

P0720

Неисправность датчика частоты вращения ведомого шкива

Стр.23A-30

P0725

Неправильные обороты двигателя

Стр.23A-32

P0740

Неисправность электромагнитного клапана блокировки

Стр.23A-33

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-18

P0741

Отклонения в работе блокировки

Стр.23A-34

P0745

Неисправность электромагнитного клапана давления в магистрали

Стр.23A-35

P0746

Неполадки в работе гидравлической системы управления

Стр.23A-36

P0776

Неполадки в работе электромагнитного клапана вторичного давления

Стр.23A-36

P0778

Неисправность электромагнитного клапана вторичного давления

Стр.23A-37

P0815

Неисправность лопаточного переключателя повышения передач

Стр.23A-38

P0816

Неисправность лопаточного переключателя понижения передач

Стр.23A-40

P0826

Неисправность узла переключателя передач

Стр.23A-41

P0840

Неисправность датчика вторичного давления

Стр.23A-43

P0841

Неполадки в работе датчика давления в магистрали

Стр.23A-44

P0845

Неисправность датчика первичного давления

Стр.23A-45

P0868

Падение вторичного давления

Стр.23A-47

P1637

Неисправность резервного ЗУ

Стр.23A-48

P1706

Сбои сигнала положения дроссельной заслонки

Стр.23A-49

P1710

Сбои сигнала скорости движения

Стр.23A-50

P1723

Неполадки в работе системы датчиков скорости

Стр.23A-51

P1740

Неисправность электромагнитного клапана блокировки/селективного
переключения

Стр.23A-53

P1745

Контроль процентного изменения передаточного числа

Стр.23A-53

P1777

Неисправность шагового электродвигателя

Стр.23A-54

P1778

Неисправность шагового электродвигателя

Стр.23A-55

P1902

Неисправность системы двигателя

Стр.23A-56

U0001

Неисправность коммуникационной цепи CAN

Стр.23A-56

U0100

Истекло время ожидания ответа от CAN (двигатель)

Стр.23A-56

U0121

Истекло время ожидания ответа от CAN (ASC)

Стр.23A-57

U0141

Истекло время ожидания ответа от CAN (ETACS)

Стр.23A-58

№ диагности-



ческого кода

Пункт диагностики

Страница

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-19

ПРОЦЕДУРА ПРОВЕРКИ ДЛЯ
ДИАГНОСТИЧЕСКИХ КОДОВ

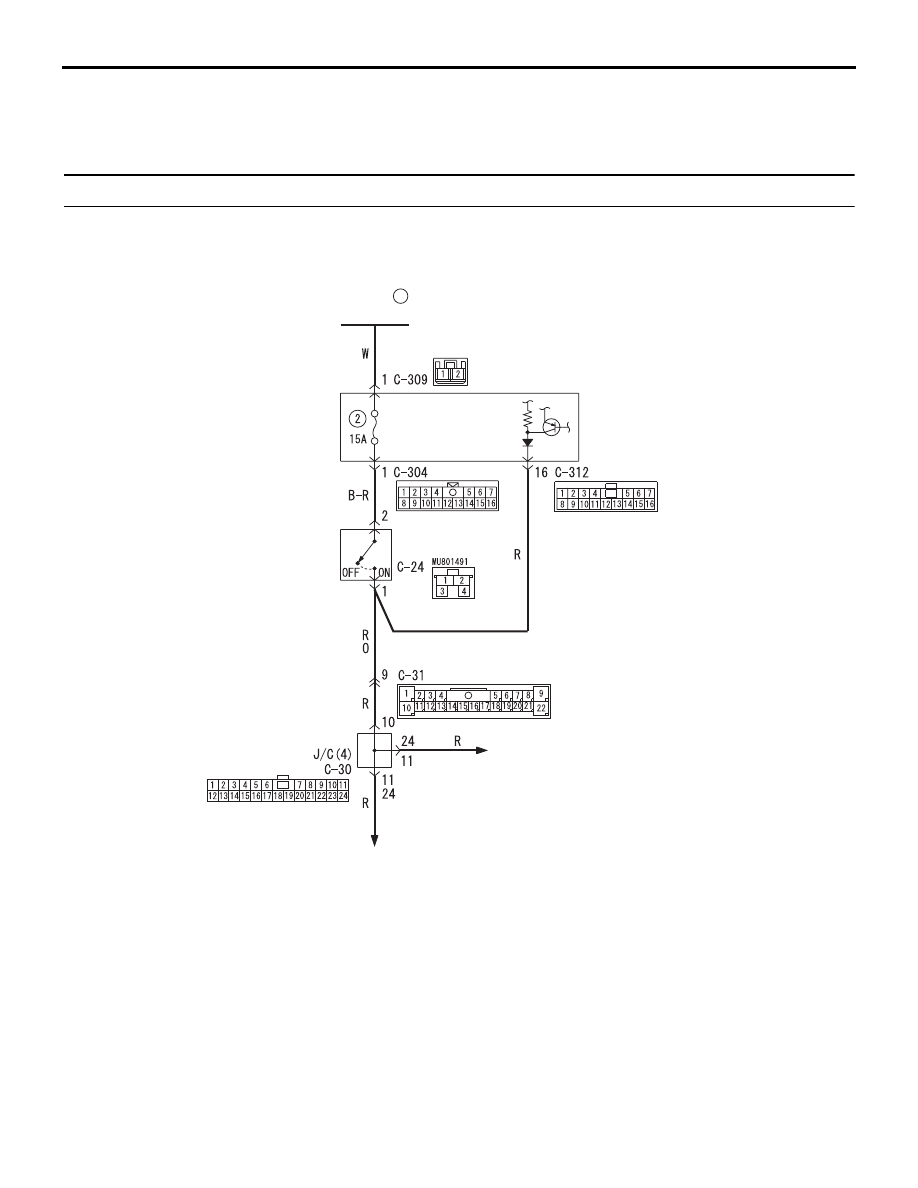

Код № P0703: Неисправность выключателя стоп-сигнала

·ВЕРХНИЙ СТОП-СИГНАЛ

·ЗАДНИЙ КОМБИНИРОВАННЫЙ

 ФОНАРЬ (СТОП-СИГНАЛ:ЛЕВЫЙ)

ЗАДНИЙ КОМБИНИРОВАННЫЙ

ФОНАРЬ (СТОП-СИГНАЛ:ПРАВЫЙ)

ВЫКЛЮЧАТЕЛЬ

СТОП-СИГНАЛОВ

ETACS-

ECU

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой BR: Коричневый

O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый     PU: Пурпурный     SI: Серебристый

34

ПЛАВКАЯ

ПЕРЕМЫЧКА

AC

Цепь выключателя стоп-сигнала

AC612840

DV

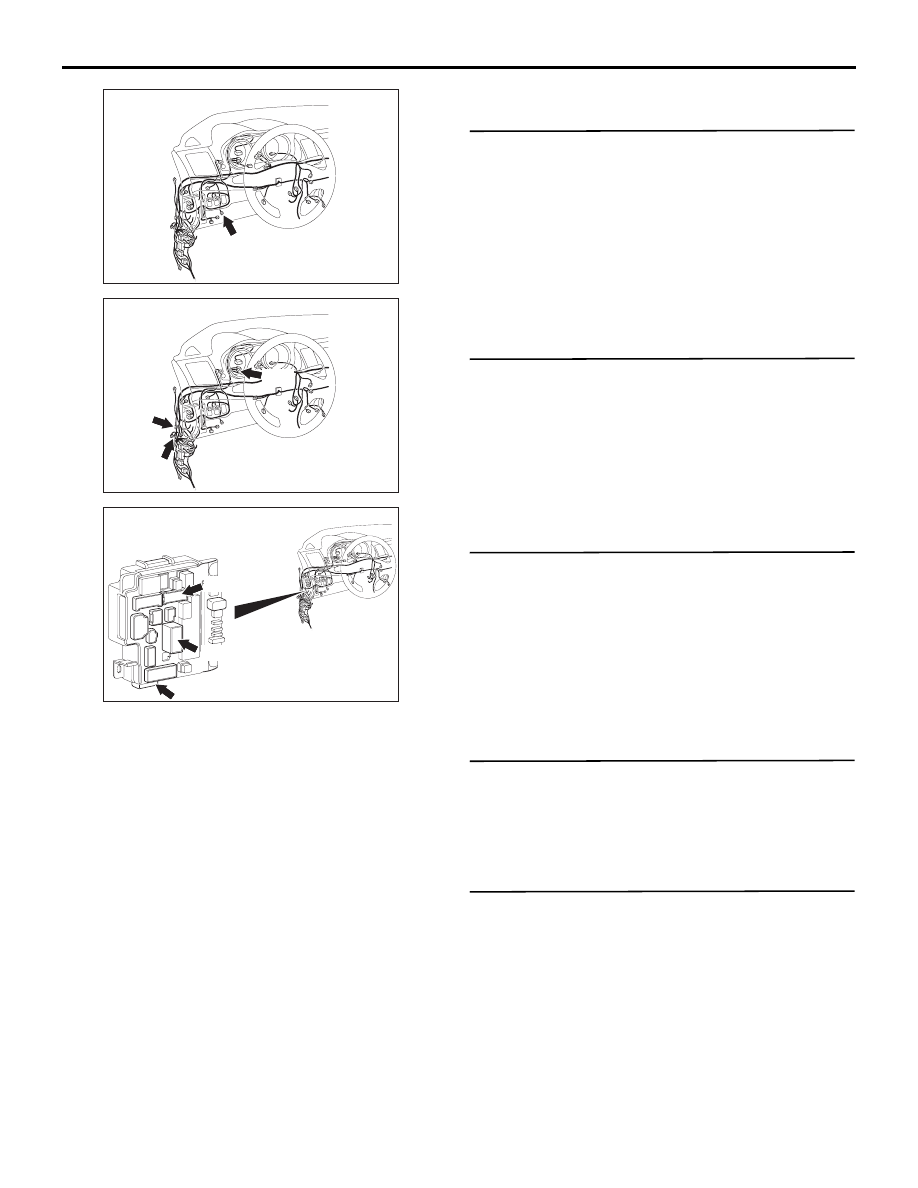

Разъем: C-24

AC612705

C-38

C-30

C-31

AS

Разъемы: C-30, C-31, C-38

AC612705

ETACS-ECU

C-304

C-312

C-309 (B)

BV

Разъемы: C-304, C-309, C-312

AC612709

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-20

ФУНКЦИИ ДИАГНОСТИКИ

ECU вариатора выявляет неисправность
с помощью сигнала выключателя стоп-сигнала от
ETACS-ECU.

КРИТЕРИИ ОЦЕНКИ

Выполните поездку со скоростью не менее
30 км/ч в течение 10 секунд, затем поверните
переключатель зажигания в положение OFF. При
последовательном двукратном выполнении
данной операции изменений входного сигнала
переключателя стоп-сигнала не выявлено.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправная работа шины CAN

• Неисправность выключателя стоп-сигнала

• Поврежден жгут электропроводки или разъемы

• Неисправность ECU вариатора

• Неисправность ETACS-ECU

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Используйте M.U.T.-III для выполнения
диагностики шины CAN.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать шину CAN
(См. ГРУППА 54С Поиск и устранение
неисправностей

− Таблица кодов

диагностики

Стр.54C-18

).

ШАГ 2. Перечень данных M.U.T.-III
Пункт 50: Переключатель тормоза

НОРМА: Сервисные данные изменяются
в соответствии с работой тормозной
системы.

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Переход к Шагу 3.

ШАГ 3. Проверьте следующий разъем:

• Разъем ETACS-ECU C-304

• Разъем ETACS-ECU C-309

• Разъем ETACS-ECU C-312

• Разъем выключателя стоп-сигнала C-24

Проверьте контакт в клеммах.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 4. Проверка выключателя стоп-сигнала
См. ГРУППА 35A, Педаль тормоза

Стр.35A-14

.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Заменить выключатель стоп-сигнала.

ШАГ 5. Проверьте на предмет разрыва цепи
в жгуте проводов между разъемом
выключателя стоп-сигналов и разъемом
ETACS-ECU.
Между разъемом выключателя стоп-сигнала C-24
(клемма № 2) и разъемом C-304 ETACS-ECU со
стороны жгута проводов (клемма № 1)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

Отремонтировать жгут электропроводки.
