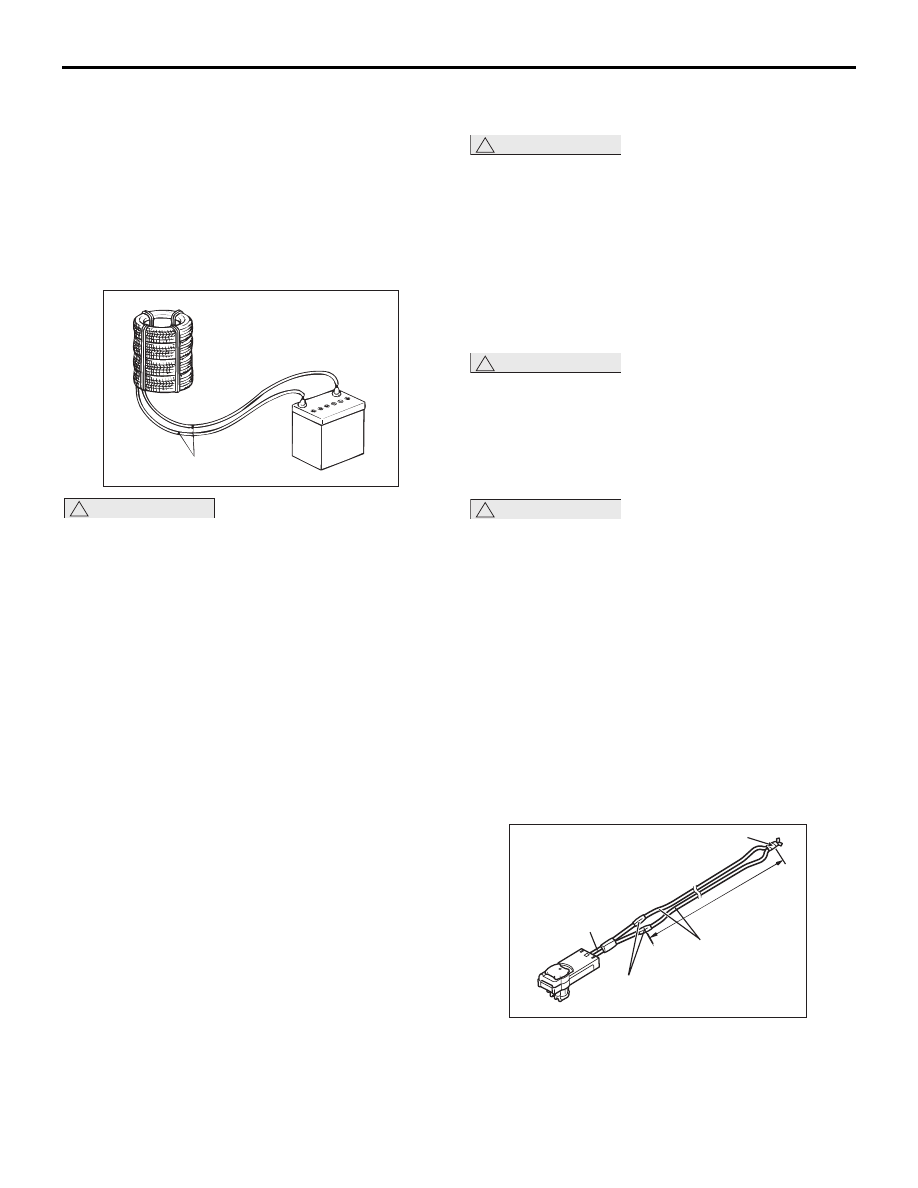

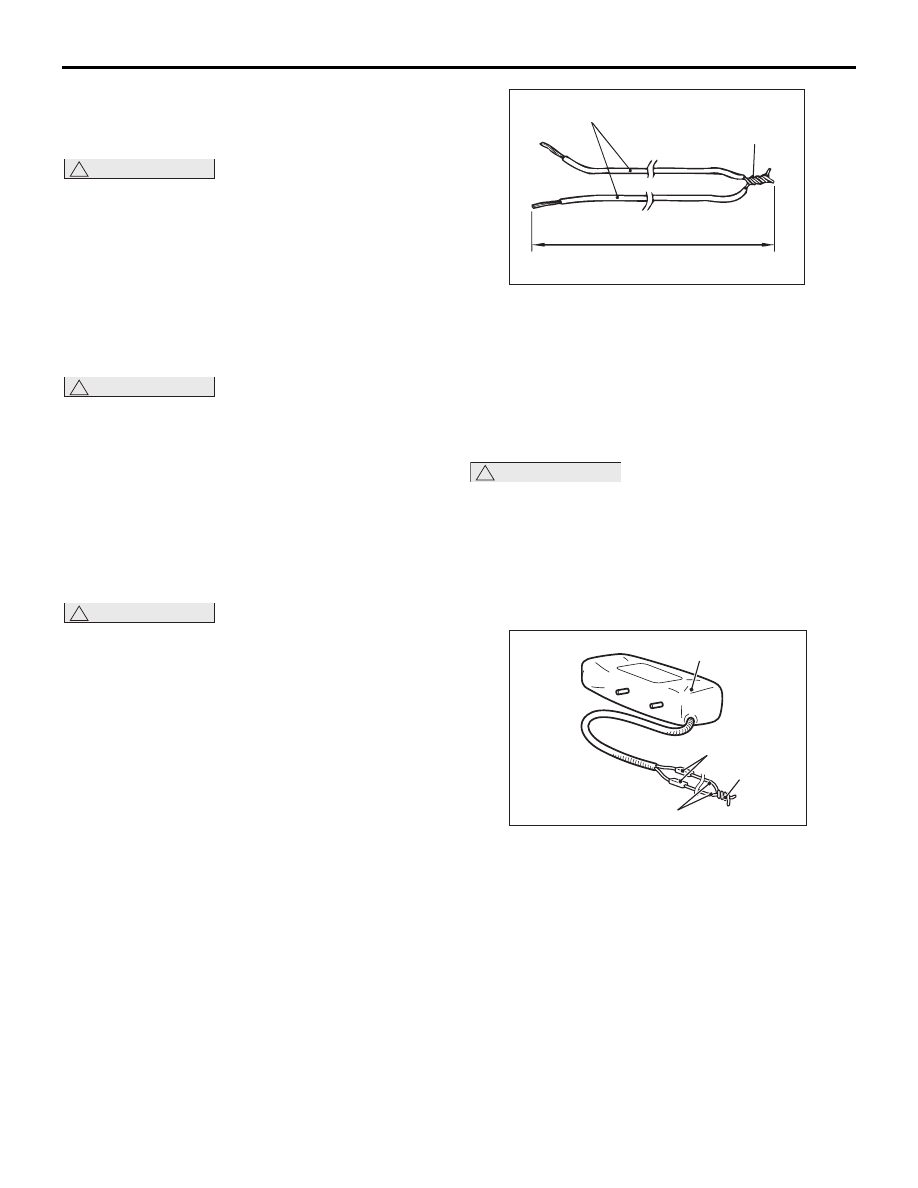

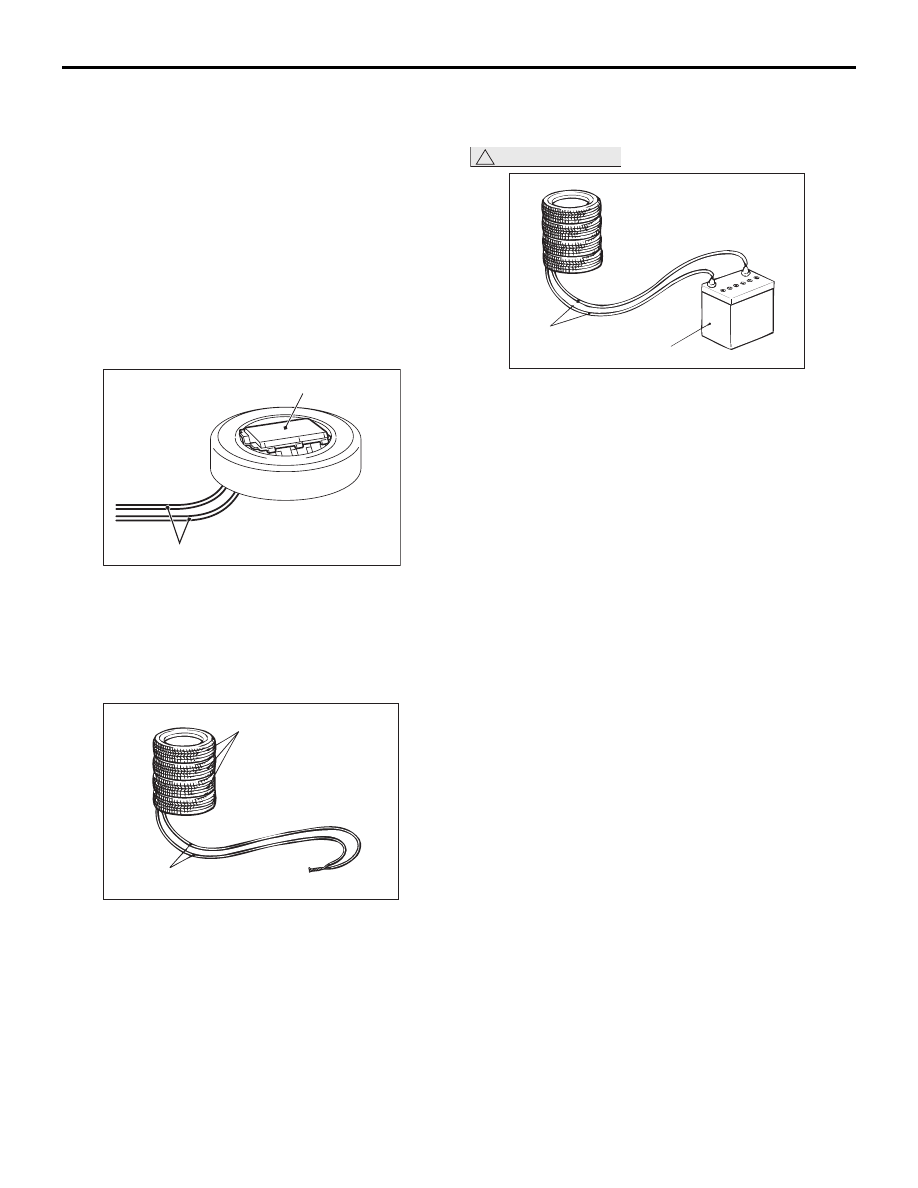

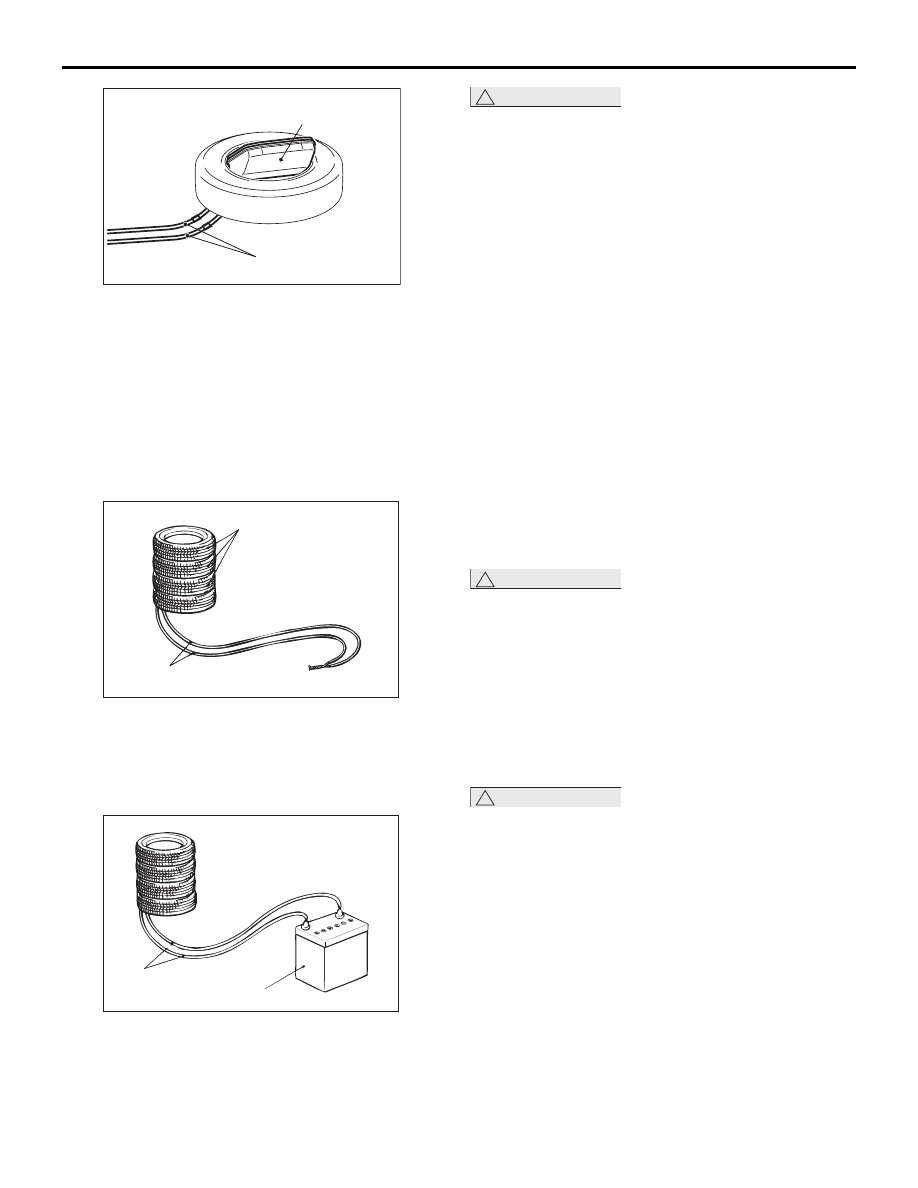

УТИЛИЗАЦИЯ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-213

6. Разместите три старые покрышки без дисков

на покрышке, к которой прикреплен модуль
подушки безопасности. Затем свяжите
и зафиксируйте все покрышки веревкой (4
позиции).
ПРИМЕЧАНИЕ: Подушка безопасности
переднего пассажира имеет больший объем
раскрытия, чем подушка безопасности
водителя. Поэтому необходимо связать
покрышки веревкой.

ОСТОРОЖНО

• Прежде чем активировать подушку

безопасности, убедитесь в том, что возле
модуля подушки безопасности никого нет.

• Сразу после раскрытия подушек

безопасности нагнетатель сильно
нагревается. Поэтому, прежде чем
продолжить работу, дайте нагнетателю
остыть в течение 30 минут или более.

• Если подушки безопасности не

раскрылись, проконсультируйтесь у
Вашего дилера.

7. Отсоедините провод активации как можно

дальше от модуля подушкий безопасности.
Затем подсоедините провода к снятой
аккумуляторной батарее, чтобы раскрыть
модуль подушки безопасности.

8. Утилизацию модуля раскрытой подушки

безопасности следует проводить
в соответствии с процедурой утилизации
(см.

Стр.52B-218

РАСКРЫТИЕ КОЛЕННЫХ ПОДУШЕК
БЕЗОПАСНОСТИ ВНЕ АВТОМОБИЛЯ

ОСТОРОЖНО

• Подушку безопасности следует

активировать в открытом месте, на ровной
поверхности, на расстоянии 6 м или более
от людей и препятствий.

• Если подушки безопасности активируются

под открытым небом, запрещается
проводить активацию при сильном ветре.
Даже при слабом ветре следует выполнять
зажигание с наветреной стороны модуля
подушки безопасности.

ОСТОРОЖНО

Отсоедините провода аккумуляторной
батареи и подождите 60 секунд или более,
прежде чем начать работу.
1. Отсоедините (

−) и (+) клеммы провода

аккумуляторной батареи, затем снимите
аккумулятор с автомобиля.

ОСТОРОЖНО

Когда разъем отсоединен, два контакта
разъема модуля подушки безопасности
автоматически замыкаются для
предотвращения непреднамеренного
срабатывания в результате воздействия
статического электричества или иных
факторов. Однако на случай
самопроизвольного срабатывания модуль
подушки безопасности следует хранить на
плоской поверхности, при этом
раскрывающаяся сторона должна быть
обращена вверх. Запрещается ставить на него
какие-либо предметы.
2. Снимите модуль коленной подушки

безопасности с автомобиля (см.

Стр.52B-189

Провода активации

ACX01315

6 м или более

Изолента

Провода

активации

Соединение

MB991885

AC103480

УТИЛИЗАЦИЯ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-214

3. Подсоедините провода активации длиной 6 м

или более к каждому из двух жгутов проводки
специального инструмента жгута проводов
адаптера (MB991885) и оберните места
соединения изоляционной лентой. Другие
концы проводов изоляции должны быть
соединены друг с другом (замкнуты).
ПРИМЕЧАНИЕ: Это предотвращает
непреднамеренное срабатывание
нагнетателя в результате воздействия
статического электричества или иных
факторов.

4. Подсоедините жгут проводов адаптера

к модулю коленной подушки безопасности.

5. Пропустите толстый провод через отверстие

в крепежном кронштейне модуля подушки
безопасности. Затем, повернув
раскрывающуюся поверхность модуля
подушки безопасности вверх, прикрепите
модуль к колесу со старой покрышкой.

6. Разместите три старые покрышки без дисков

на покрышке, к которой прикреплен модуль
подушки безопасности.

ОСТОРОЖНО

• Прежде чем активировать подушку

безопасности, убедитесь в том, что возле
модуля подушки безопасности никого нет.

• Сразу после раскрытия подушек

• Если подушки безопасности не

раскрылись, проконсультируйтесь у
Вашего дилера.

7. Отсоедините провод активации как можно

8. Утилизацию модуля раскрытой подушки

безопасности следует проводить
в соответствии с процедурой утилизации
(см.

Стр.52B-218

Провода активации

Модуль коленной подушки безопасности

AC609239

Провода активации

Старые покрышки

без дисков

ACX00610

Аккумуляторная батарея

Провода активации

ACX01313

УТИЛИЗАЦИЯ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-215

РАСКРЫТИЕ МОДУЛЯ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ ВНЕ
АВТОМОБИЛЯ

ОСТОРОЖНО

• Подушку безопасности следует

активировать в открытом месте, на ровной
поверхности, на расстоянии 6 м или более
от людей и препятствий.

• Если подушки безопасности активируются

ОСТОРОЖНО

Прежде чем приступить к работе, отсоедините
провод аккумуляторной батареи и подождите
60 секунд или больше. (См. пункт 5

Стр.52B-7

Меры предосторожности).
1. Отсоедините (

−) и (+) клеммы провода

аккумуляторной батареи, затем снимите
аккумулятор с автомобиля.

2. Снимите подушку безопасности, встроенную

в узел переднего сиденья (ГРУППА 52A

− Узел

переднего сиденья

Стр.52A-21

ОСТОРОЖНО

Когда разъем отсоединен, два контакта
разъема модуля боковой подушки
безопасности автоматически замыкаются, для
предотвращения непреднамеренного
срабатывания в результате воздействия
статического электричества или иных
факторов. Однако на случай
самопроизвольного срабатывания модуль
подушки безопасности следует хранить на
плоской поверхности, при этом
раскрывающаяся сторона должна быть
обращена вверх. Запрещается ставить на него
какие-либо предметы.
3. Извлеките модуль боковой подушки

безопасности из узла переднего сиденья
(см.

Стр.52B-192

4. Приготовьте два провода активации длиной 6

м или более, и держите клемму с одного конца
подсоединенной к концу другого провода (в
замкнутом состоянии).
ПРИМЕЧАНИЕ: Это предотвращает
непреднамеренное раскрытие подушек
безопасности в результате воздействия
статического электричества.

ОСТОРОЖНО

Следующие процедуры направлены на
предотвращение непреднамеренное
срабатывание в результате воздействия
статического электричества. Поэтому следует
обязательно выполнить данные процедуры.
5. Прикоснитесь к кузову автомобиля руками,

чтобы снять статический заряд.

6. С помощью кусачек отрежьте разъем жгута

проводов модуля боковой подушки
безопасности от жгута проводов.
Подсоедините провод активации к каждому из
двух отрезанных жгутов проводки, и оберните
места соединения изоляционной лентой.

6 м или более

Провода активации

Соединение

AC100450

Модуль оковой

подушки

безопасности

Изолента

Провода активации

Соединение

AC406391

УТИЛИЗАЦИЯ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-216

7. Пропустите провод активации под колесом со

старой покрышкой, и подсоедините его
к разъему модуля боковой подушки
безопасности.

8. Накрутите дополнительную гайку на болт

модуля боковой подушки безопасности. Затем
намотайте толстый провод для крепления
колеса к болту. Прикрепите модуль боковой
подушки безопасности к старой покрышке,
раскрывающейся поверхностью модуля вверх.

9. Разместите три старые покрышки без дисков

на покрышке, к которой прикреплен модуль
боковой подушки безопасности. Затем свяжите
и зафиксируйте все покрышки веревкой. (4
позиции)

ОСТОРОЖНО

• Прежде чем активировать подушку

безопасности, убедитесь в том, что возле
модуля подушки безопасности никого нет.

• Сразу после раскрытия подушек

• Если подушки безопасности не

раскрылись, проконсультируйтесь у
Вашего дилера.

10.Отсоедините провод активации как можно

11.Утилизацию модуля раскрытой подушки

безопасности следует проводить
в соответствии с процедурой утилизации
(см.

Стр.52B-218

РАСКРЫТИЕ ШТОРКИ БЕЗОПАСНОСТИ
ВНЕ АВТОМОБИЛЯ

ОСТОРОЖНО

• Подушку безопасности следует

активировать в открытом месте, на ровной
поверхности, на расстоянии 6 м или более
от людей и препятствий.

• Если подушки безопасности активируются

ОСТОРОЖНО

−) и (+) клеммы провода

аккумуляторной батареи, затем снимите
аккумулятор с автомобиля.

Провода активации

Модуль боковой подушки безопасности

AC300990

Провода активации

Старые покрышки

без дисков

ACX00610

Аккумуляторная батарея

Провода активации

ACX01313
