ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-13

B1B06

Модуль подушки безопасности водителя (2-й пиропатрон) (разрыв цепи
пиропатрона)

Стр.52B-29

B1B07

Модуль подушки безопасности водителя (1-й пиропатрон) (короткое
замыкание между клеммами цепи пиропатрона)

Стр.52B-33

B1B08

Модуль подушки безопасности переднего пассажира (1-й пиропатрон)
(замыкание на цепь заземления пиропатрона)

Стр.52B-38

B1B09

Модуль подушки безопасности переднего пассажира (1-й пиропатрон)
(замыкание на цепь питания пиропатрона)

Стр.52B-41

B1B0A

Модуль подушки безопасности переднего пассажира (1-й пиропатрон)
(разрыв цепи пиропатрона)

Стр.52B-44

B1B0B

Модуль подушки безопасности переднего пассажира (1-й пиропатрон)
(короткое замыкание между клеммами цепи пиропатрона)

Стр.52B-48

B1B0C

Модуль подушки безопасности переднего пассажира (2-й пиропатрон)
(замыкание на цепь заземления пиропатрона)

Стр.52B-38

B1B0D

Модуль подушки безопасности переднего пассажира (2-й пиропатрон)
(замыкание на цепь питания пиропатрона)

Стр.52B-41

B1B0E

Модуль подушки безопасности переднего пассажира (1-й пиропатрон)
(разрыв цепи пиропатрона)

Стр.52B-44

B1B0F

Модуль подушки безопасности переднего пассажира (2-й пиропатрон)
(короткое замыкание между клеммами цепи пиропатрона)

Стр.52B-48

B1B10

Модуль коленной подушки безопасности водителя (пиропатрон) (замыкание
на цепь заземления пиропатрона)

Стр.52B-52

B1B11

Модуль коленной подушки безопасности водителя (пиропатрон) (замыкание
на цепь питания пиропатрона)

Стр.52B-54

B1B12

Модуль коленной подушки безопасности водителя (пиропатрон) (разрыв
цепи пиропатрона)

Стр.52B-57

B1B13

Модуль коленной подушки безопасности водителя (пиропатрон) (короткое
замыкание между клеммами цепи пиропатрона)

Стр.52B-60

B1B18

Модуль левой шторки безопасности (пиропатрон) (замыкание на цепь
заземления пиропатрона)

Стр.52B-63

B1B19

Модуль левой шторки безопасности (пиропатрон) (замыкание на цепь
питания пиропатрона)

Стр.52B-67

B1B1A

Модуль левой шторки безопасности (пиропатрон) (разрыв цепи
пиропатрона)

Стр.52B-70

B1B1B

Модуль левой шторки безопасности (пиропатрон) (короткое замыкание
между клеммами цепи пиропатрона)

Стр.52B-73

B1B20

Модуль правой шторки безопасности (пиропатрон) (замыкание на цепь
заземления пиропатрона)

Стр.52B-77

B1B21

Модуль правой шторки безопасности (пиропатрон) (замыкание на цепь
питания пиропатрона)

Стр.52B-80

B1B22

Модуль правой шторки безопасности (пиропатрон) (разрыв цепи
пиропатрона)

Стр.52B-84

B1B23

Модуль правой шторки безопасности (пиропатрон) (короткое замыкание
между клеммами цепи пиропатрона)

Стр.52B-87

B1B70

Неисправность датчика ускорения в левом переднем датчике столкновения

Стр.52B-91

Код

Объект диагностики

Страница

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-14

B1B71

Неисправность датчика ускорения в правом переднем датчике столкновения

Стр.52B-91

B1B72

Неисправность датчика ускорения в левом датчике бокового удара

Стр.52B-92

B1B75

Неисправность датчика ускорения в правом датчике бокового удара

Стр.52B-92

B1BA5

SRS-ECU Несоответствие счетчика пиропатронов

Стр.52B-92

B1BB3

Замыкание (на землю) цепи выключателя подушки безопасности пассажира

Стр.52B-94

B1BB4

Замыкание (на цепь питания) цепи выключателя подушки безопасности
пассажира

Стр.52B-94

B1BB5

Разрыв цепи выключателя подушки безопасности пассажира

Стр.52B-94

B1BC7

SRS-ECU (переполнение данными)

Стр.52B-96

B1C27

Модуль левой боковой подушки безопасности (пиропатрон) (замыкание на
цепь заземления пиропатрона)

Стр.52B-97

B1C28

Модуль левой боковой подушки безопасности (пиропатрон) (замыкание на
цепь питания пиропатрона)

Стр.52B-100

B1C29

Модуль левой боковой подушки безопасности (пиропатрон) (разрыв цепи
пиропатрона)

Стр.52B-102

B1C2A

Модуль левой боковой подушки безопасности (пиропатрон) (короткое
замыкание между клеммами цепи пиропатрона)

Стр.52B-105

B1C2B

Модуль правой боковой подушки безопасности (пиропатрон) (замыкание на
цепь заземления пиропатрона)

Стр.52B-108

B1C2C

Модуль правой боковой подушки безопасности (пиропатрон) (замыкание на
цепь питания пиропатрона)

Стр.52B-110

B1C2D

Модуль правой боковой подушки безопасности (пиропатрон) (разрыв цепи
пиропатрона)

Стр.52B-113

B1C2E

Модуль правой боковой подушки безопасности (пиропатрон) (короткое
замыкание между клеммами цепи пиропатрона)

Стр.52B-116

B1C38

Преднатяжитель правого ремня безопасности (пиропатрон) (замыкание на
цепь заземления пиропатрона)

Стр.52B-119

B1C39

Преднатяжитель правого ремня безопасности (пиропатрон) (замыкание на
цепь питания пиропатрона)

Стр.52B-121

B1C3A

Преднатяжитель правого ремня безопасности (пиропатрон) (разрыв цепи
пиропатрона)

Стр.52B-124

B1C3B

Преднатяжитель правого ремня безопасности (пиропатрон) (короткое
замыкание между клеммами цепи пиропатрона)

Стр.52B-127

B1C47

Преднатяжитель левого ремня безопасности (пиропатрон) (замыкание на
цепь заземления пиропатрона)

Стр.52B-131

B1C48

Преднатяжитель левого ремня безопасности (пиропатрон) (замыкание на
цепь питания пиропатрона)

Стр.52B-134

B1C49

Преднатяжитель левого ремня безопасности (пиропатрон) (разрыв цепи
пиропатрона)

Стр.52B-137

B1C4A

Преднатяжитель левого ремня безопасности (пиропатрон) (короткое
замыкание между клеммами цепи пиропатрона)

Стр.52B-140

B210D

Аномально низкое напряжение батареи

Стр.52B-144

B212C

Разрыв цепи питания IG1 (цепь предохранителя № 12)

Стр.52B-147

B212D

Разрыв цепи питания IG1 (цепь предохранителя № 18)

Стр.52B-147

Код

Объект диагностики

Страница

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-15

B2207

Внутренняя ошибка 1 контроллера системы пассивной безопасности

Стр.52B-150

B2208

Внутренняя ошибка 2 контроллера системы пассивной безопасности

Стр.52B-150

B2209

Внутренняя ошибка 3 контроллера системы пассивной безопасности

Стр.52B-150

B220A

Внутренняя ошибка 4 контроллера системы пассивной безопасности

Стр.52B-150

B220B

Срабатывание контроллера системы пассивной безопасности

Стр.52B-150

B220C

Внутренняя ошибка 1 акселерометра контроллера системы пассивной
безопасности

Стр.52B-150

B220D

Внутренняя ошибка 2 акселерометра контроллера системы пассивной
безопасности

Стр.52B-150

U0019

Отключение от шины

Стр.52B-150

U0141

Истекло время ожидания ответа от CAN ETACS

Стр.52B-151

U0155

Истекло время ожидания отклика от CAN комбинированной панели

Стр.52B-152

U0164

Истекло время ожидания отклика от CAN ECU кондиционера

Стр.52B-152

U0168

Истекло время ожидания отклика от CAN WCM

Стр.52B-153

U0170

Сбой связи левого переднего датчика столкновения

Стр.52B-154

U0171

Сбой связи правого переднего датчика столкновения

Стр.52B-156

U0172

Сбой связи левого датчика бокового удара

Стр.52B-158

U0175

Сбой связи правого датчика бокового удара

Стр.52B-160

U0184

Истекло время ожидания ответа от CAN аудиосистемы

Стр.52B-162

U1414

Ошибка кодирования данных

Стр.52B-162

U1415

Данные кодирования не записаны

Стр.52B-163

Код

Объект диагностики

Страница

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-16

МЕТОДИКА РАБОТЫ
С ДИАГНОСТИЧЕСКИМИ КОДАМИ
НЕИСПРАВНОСТЕЙ

Код № B1206 Сигнализатор отключения подушки безопасности пассажира (разрыв цепи)

!

ОСТОРОЖНО

При регистрации диагностического кода
№ B1206 в SRS-ECU обязательно выполните
диагностику шины CAN.

РАБОТА

• Питание на сигнализатор отключения подушки

безопасности пассажира подаётся
с выключателя зажигания (IG1).

AB

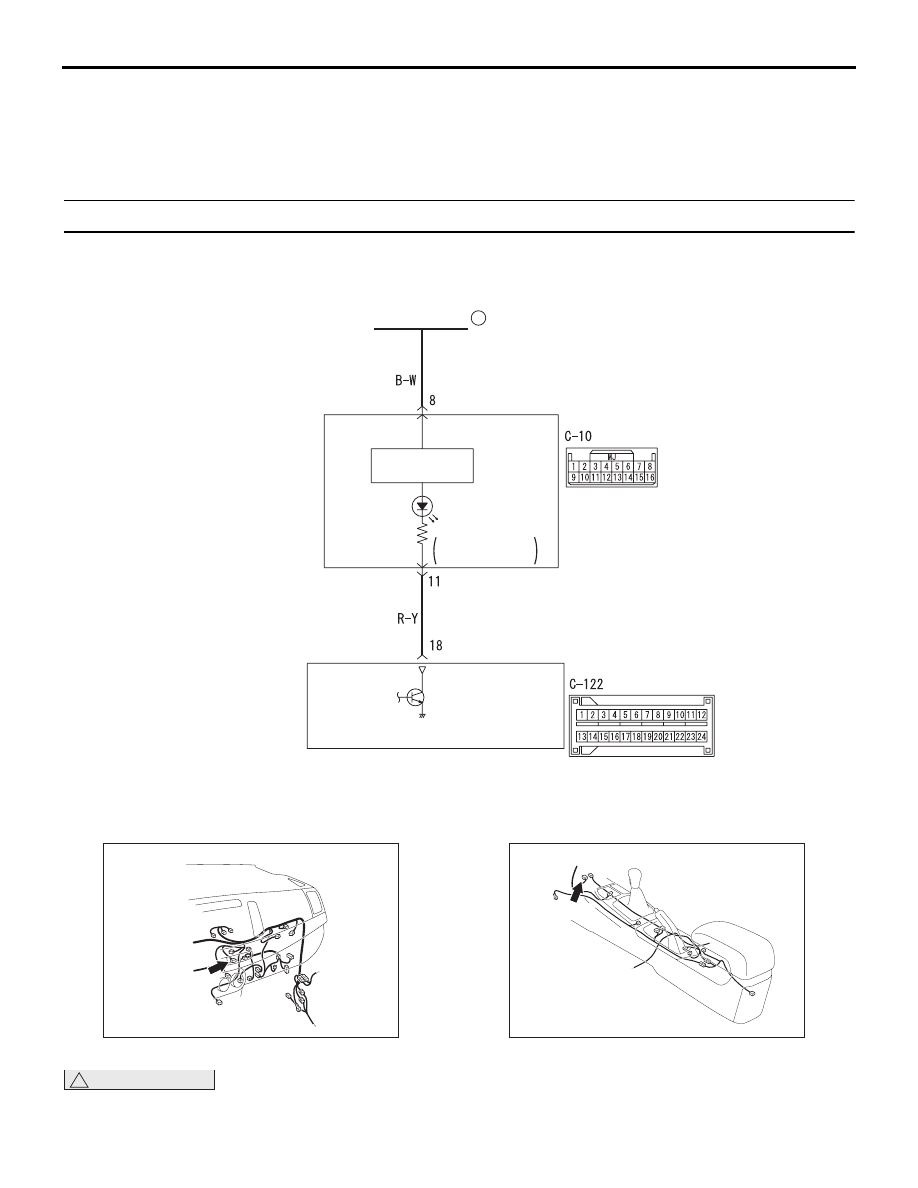

Цепь индикатора отключения подушки безопасности

AC700414

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

 PU: Пурпурный     SI: Серебристый

ИНДИКАТОР

ОТКЛЮЧЕНИЯ

ПОДУШКИ

БЕЗОПАСНОСТИ

СО СТОРОНЫ

ПАССАЖИРА

SRS-ECU

ЦЕПЬ

ИНТЕРФЕЙ

СА

12

(ПРЕДОХРАНИТЕЛЬ     )

ETACS-ECU

ЦЕНТРАЛЬНАЯ ПРИБОРНАЯ ПАНЕЛЬ

Разъем: C-10

AE

AC700271

C-122 (Y)

Разъем: C-122

AB

AC700272
