Mitsubishi Lancer X. Руководство - часть 446





ОМЫВАТЕЛЬ ФАРЫ

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-53

Настройка датчика управления
освещением (датчика дождя)

M1511028600010

!

ОСТОРОЖНО

• Перед настройкой убедитесь в том, что

диагностический код, связанный
с датчиком управления освещением
(датчиком дождя), зарегистрирован для
датчика управления освещением (датчике
дождя).

• Переведите переключатель

стеклоочистителя в положение OFF
(ВЫКЛ.).

1. Вымойте ветровое стекло в хорошую погоду.
2. Тщательно вытрите поверхность ветрового

стекла, затем убедитесь в том, что его
поверхность сухая.

3. Поверните ключ зажигания в положение «ON»

(ВКЛ.).

4. Переведите выключатель зажигания

в положение «LOCK» (ВЫКЛ)

!

ОСТОРОЖНО

Прежде чем подключать или отключать
M.U.T.-III следует обязательно перевести
переключатель зажигания в положение
«БЛОКИРОВКА» (ВЫКЛ).
5. Подсоединить M.U.T.-III к разъему

диагностики.

6. Поверните ключ зажигания в положение «ON»

(ВКЛ.).

7. Выберите «LIN» на экране «Выбор системы»,

затем нажмите кнопку «OK».

8. Тщательно вытрите поверхность датчика

управления освещением на ветровом стекле,
затем убедитесь в том, что его поверхность
сухая.

9. Выберите «LIN» на экране «Выбор системы»,

затем нажмите кнопку «OK».

10.Выберите «Датчик дождя» на экране «Выбор

системы», затем нажмите кнопку «OK».

11.На экране «Датчик дождя» выберите

«Специальная функция».

12.На экране «Специальная функция» выберите

«Настройка датчика дождя».

13.Нажмите кнопку «OK» и выполните

«Настройку датчика дождя».

14.После отображения экрана выполнения

нажмите кнопку «OK».

15.После появления сообщения «Готово»

нажмите «OK».

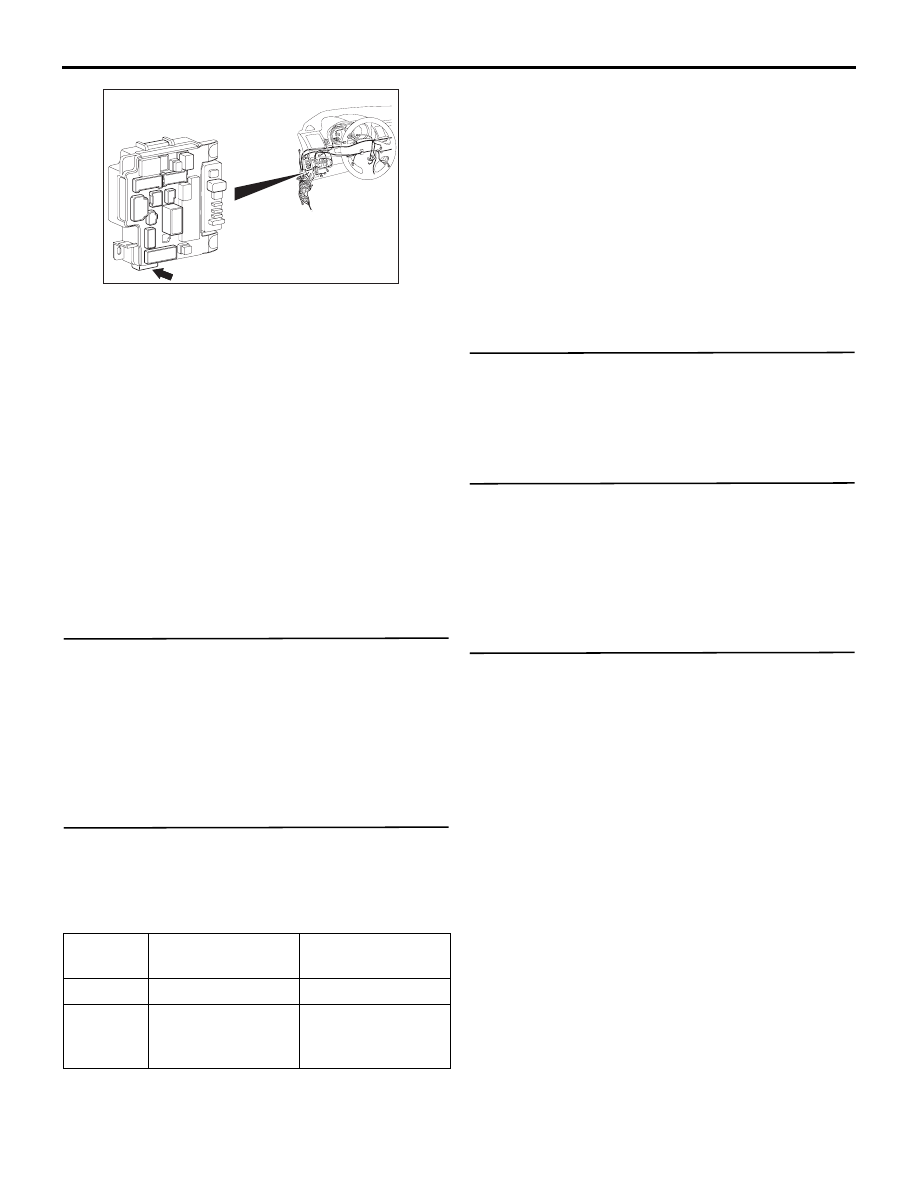

ОМЫВАТЕЛЬ ФАРЫ

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ

СТАНДАРТНАЯ ПРОЦЕДУРА
ДИАГНОСТИКИ ПРИ ПОИСКЕ И
УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ

M1511014600512

См. ГРУППА 00 - Содержание поиска
и устранения неисправностей

Стр.00-6

.

ОМЫВАТЕЛЬ ФАРЫ

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-54

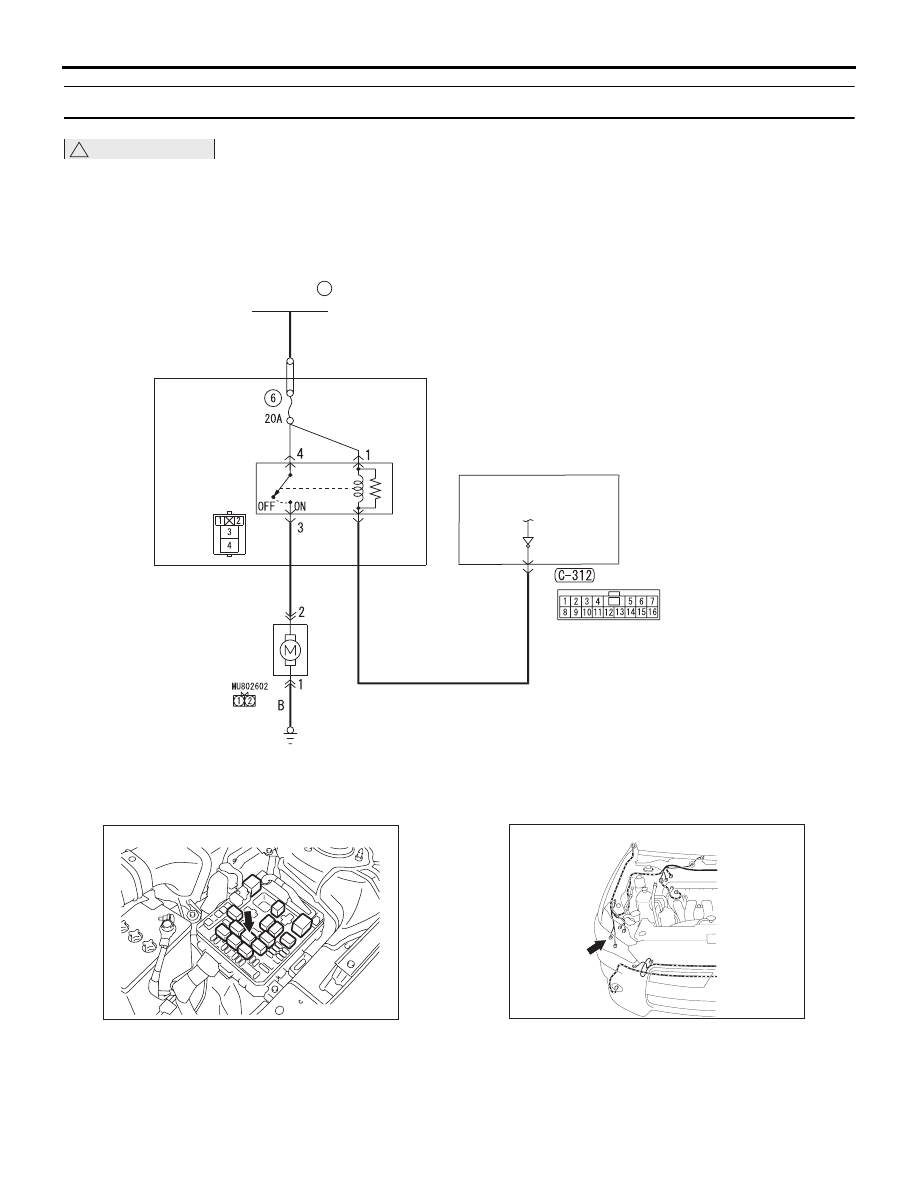

Процедура выявления: Омыватель фары не работает.

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться в нормальной работе цепей входного
и выходного сигналов.

AB

36

ЭЛЕКТРОДВИГАТЕЛЬ

ОМЫВАТЕЛЯ ФАР

ПЛАВКАЯ

ПЕРЕМЫЧКА

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый

Y: Желтый     SB: Голубой     BR: Коричневый     O: Оранжевый

GR: Серый     R: Красный     P: Розовый     V: Фиолетовый     PU: Пурпурный

РЕЛЕ ОМЫ-

ВАТЕЛЯ ФАР

БЛОК

РЕЛЕ

ETACS-ECU

Цепь электродвигателя омывателя фар

A-18X

A-51

5

W

2

В

L-W

AC613187

AC605626

AB

Разъем: A-18X

AC613184

A-51 (B)

Разъемы: A-51

AD

AC612691

ETACS-ECU

Разъем: C-312 <автомобили с

левосторонним управлением>

AN

AC612709

ОМЫВАТЕЛЬ ФАРЫ

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-55

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Может быть неисправен электродвигатель
омывателя фар, реле омывателя фар,
подрулевой переключатель или ETACS-ECU.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя омывателя

фар

• Неисправность реле омывателя фар

• Неисправность подрулевого переключателя

• Неисправность ЭБУ ETACS

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ЭТАП 1. Диагностический код сканера M.U.T.-III.
Установив переключатель зажигания в положение
«LOCK» (ВЫКЛ.), убедитесь в том, что
ETACS-ECU не регистрирует диагностический код.

Q: Код неисправности сформирован?

ДА :

См. ГРУППА 54A

− ETACS, Таблица

кодов диагностики

Стр.54A-296

.

НЕТ :

Переход к Шагу 2.

ШАГ 2. Перечень данных M.U.T.-III
Проверьте перечисленные ниже входные
сигналы, относящиеся к омывателю фар.

• Переключатель зажигания: ON

• Переключатель омывателя фар: ON

Элемент

Название
элемента

Нормальные
условия

214

Омыватель фар

ON

254

Напряжение
зажигания

Напряжение
аккумуляторной
батареи

НОРМА: Нормальные состояния
отображаются для всех элементов.

Q: Результаты проверки в норме?

Все сигналы поступают нормально. :



Переход к Шагу 3.

Не поступает сигнал переключателя омывателя
фар. :

См. ГРУППА 54A

− ETACS, Процедура

входного сигнала 11 «Не поступает
сигнал от подрулевого переключателя

Стр.54A-340

».

Не поступает сигнал от переключателя
зажигания (IG1). :

См. ГРУППА 54A

− ETACS,

Процедура входного сигнала 2 «Не
поступает сигнал от переключателя
зажигания (IG1)

Стр.54A-325

».

ШАГ 3. Проверить разъем A-51
электродвигателя омывателя фар

Q: Результаты проверки в норме?

ДА :

Перейти к Шагу 4.

НЕТ :

Отремонтируйте разъем.

ШАГ 4. Проверить электродвигатель
омывателя фар в сборе.
См.

Стр.51-57

.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Замените электродвигатель омывателя

фар.

ШАГ 5. Измерить сопротивление на разъеме
A-51 электродвигателя омывателя фар.
(1) Отсоедините разъем и выполните измерение

на стороне жгута.

(2) Целостность цепи между клеммой № 1

разъема A-51 электродвигателя омывателя
фар и «массой»

НОРМА: Сопротивление (2

 или

менее)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 7.

НЕТ :

Переход к Шагу 6.

ОМЫВАТЕЛЬ ФАРЫ

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-56

ШАГ 6. Проверить жгут электропроводки на
участке между клеммой № 1 разъема A-51
электродвигателя омывателя фар и «массой».

• Проверьте целостность проводов замыкания

на «массу».

Q: Результаты проверки в норме?

ДА :

Неисправность может быть
перемежающейся (См. ГРУППА 00, Как
использовать пункты меню сервиса для
поиска неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 7. Проверить разъем A-18X реле
омывателя фар

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 8.

НЕТ :

Отремонтируйте разъем.

ШАГ 8. Проверить реле омывателя фар.
См.

Стр.51-57

.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 9.

НЕТ :

Замените реле омывателя фар.

ШАГ 9. Измерение напряжения на разъеме
A-18X реле омывателя фар.
(1) Снимите реле омывателя фар и измерьте

напряжение на стороне соединительной
колодки.

(2) Проверьте напряжение на участке между

клеммой № 1, 4 разъема A-18X реле
омывателя фар и «массой».

НОРМА: Напряжение в системе

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 11.

НЕТ :

Переход к Шагу 10.

ШАГ 10. Проверить жгут электропроводки
между клеммами № 1, 4 разъема A-18X реле
омывателя фар и плавкой перемычкой (36).

• Проверьте цепь питания от плавкой

перемычки (36) на предмет разрыва.

Q: Результаты проверки в норме?

ДА :

Неисправность может быть
перемежающейся (См. ГРУППА 00, Как
использовать пункты меню сервиса для
поиска неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 11. Проверить разъем C-312 ETACS-ECU

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 12.

НЕТ :

Отремонтируйте разъем.

ШАГ 12. Проверить жгут проводов на участке
между клеммой № 5 разъема C-312
ETACS-ECU и клеммой № 2 разъема A-18X
реле омывателя фар.

• Проверьте выходную линию на наличие

обрыва.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 13.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 13. Проверить жгут проводов на участке
между клеммой № 2 разъема A-51
электродвигателя омывателя фар и клеммой
№ 3 разъема A-18X реле омывателя фар.

• Проверьте выходную линию электродвигателя

омывателя фар на наличие обрыва.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 14.

НЕТ :

Отремонтировать жгут электропроводки.
