СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-33

ЭТАП 4. Диагностический код другой системы
на сканере M.U.T.-III
Проверьте, регистрирует ли ECU вариатора
диагностический код.

Q: Код неисправности сформирован?

ДА :

Выполните диагностику ECU вариатора
(см. ГРУППА 23A

− Таблица кодов

диагностики

Стр.23A-17

) или

ENGINE-ECU (см. ГРУППА 13A

−

Таблица кодов диагностики

Стр.13A-20

.

НЕТ :

Переход к Шагу 5.

ШАГ 5. Выполните повторную проверку
системы.
Убедитесь в том, что интервал прерывистой
работы стеклоочистителя зависит от скорости
автомобиля.

Q: Результаты проверки в норме?

ДА :

Периодически возникающий отказ
(см. ГРУППУ 00

− Методика

использования контрольных точек для
проверки/устранения неисправностей -
Методика устранения периодически
возникающего отказа

Стр.00-15

).

НЕТ :

Замените ЭБУ ETACS.

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-34

ПРОЦЕДУРА ПРОВЕРКИ 7: Функция датчика дождя не работает. <Опция: Автомобили,
оборудованные датчиком управления освещением>

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться в нормальной работе цепей входного
и выходного сигналов.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

36

ПЛАВКАЯ

ПЕРЕМЫЧКА

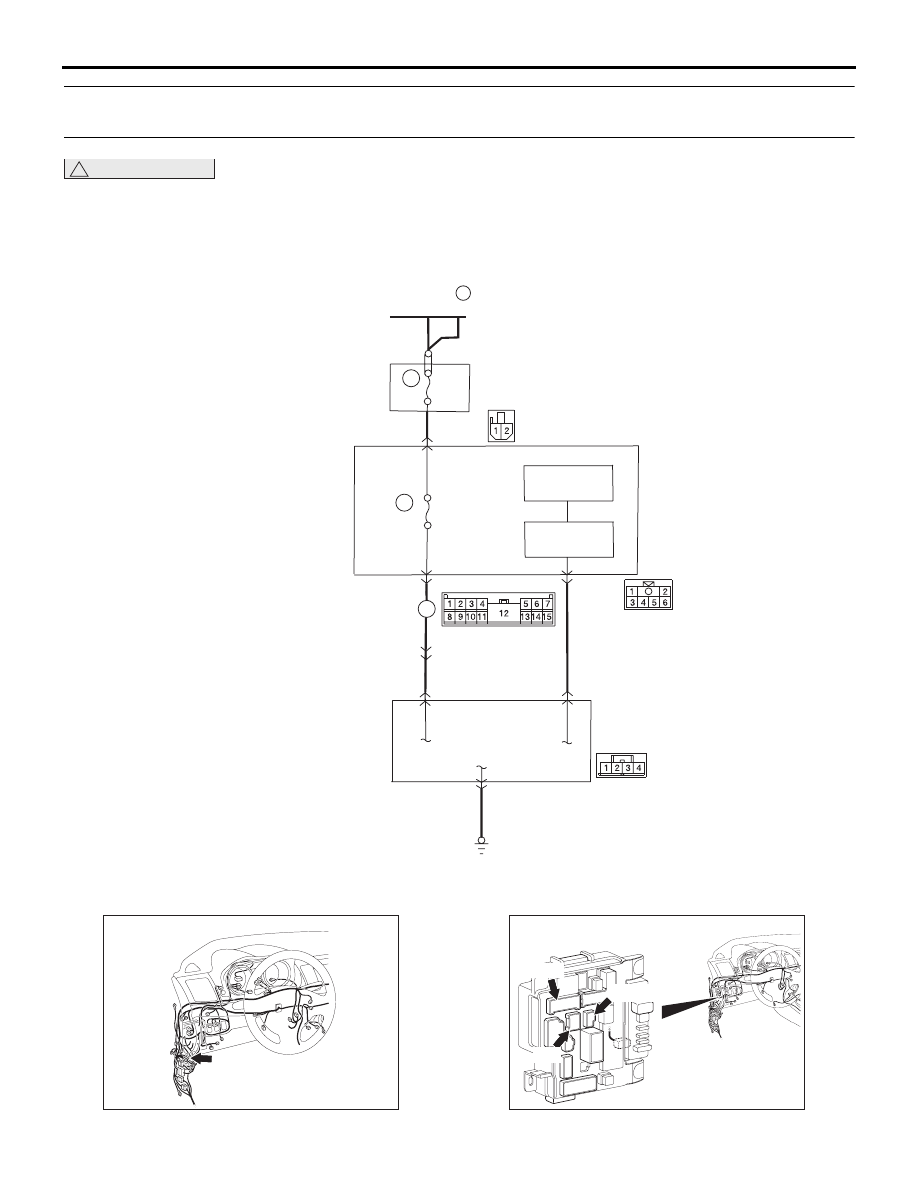

Цепь управления функцией датчика дождя

ЦЕПЬ

ИНТЕРФЕЙСА

AB

ETACS-ECU

ЦЕПЬ

УПРАВЛЕНИЯ

ДАТЧИК

ОСВЕЩЕ

ННОСТИ

8

2 C-307

10 C-317

BR

7,5 A

8

30 A

30

W

W

W

1 C-316

10 C-130

2

B

BR

BR

В

1

D-02

3

AC613256

EJ

Разъем: C-130

AC612705

ETACS-ECU

C-316

C-317

C-307 (B)

Разъемы: C-307, C-316, C-317

BZ

AC608152

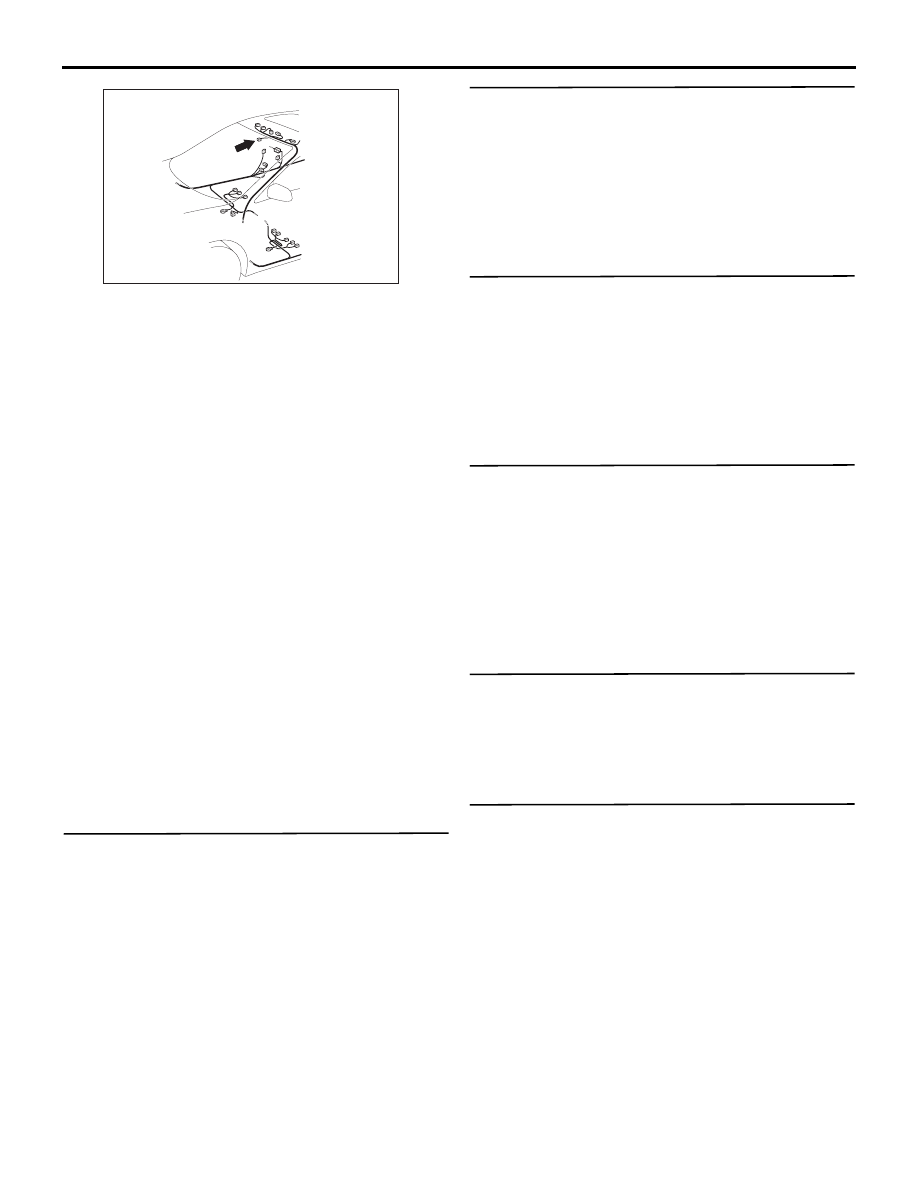

D-02

Разъемы: D-02

AK

AC612722

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-35

РАБОТА

Когда подрулевой переключатель установлен
в положение AUTO, данная функция
автоматически настраивает скорость
стеклоочистителя, выявляя наличие дождя
с помощью датчика управления освещением.

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Может быть неисправен электродвигатель
стеклоочистителя ветрового стекла, подрулевой
переключатель, датчик управления освещением,
разъем жгута проводов или ETACS-ECU.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность подрулевого переключателя

(ECU рулевой колонки)

• Неисправность датчика управления

освещением

• Неисправность электродвигателя

стеклоочистителя ветрового стекла

• Неисправность ETACS-ECU

• Поврежден жгут электропроводки или

разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка установочной поверхности
датчика управления освещением
Осмотрите ветровое стекло, на котором
установлен датчик управления освещением, на
предмет наличия царапин или пузырьков воздуха
(диаметром 5 мм или более).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Замените ветровое стекло (См. ГРУППА

42

− Снятие и установка ветрового стекла

Стр.42A-14

).

ШАГ 2. Проверка работы стеклоочистителя
ветрового стекла
Убедитесь в том, что очистители ветрового стекла
работают нормально.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

См. таблицу признаков неисправности

Стр.51-22

.

ШАГ 3. Диагностический код M.U.T.-III
Проверьте, был ли зарегистрирован
диагностический код неисправности,
относящийся к ETACS.

Q: Код неисправности сформирован?

ДА :

Выполните диагностику ЭБУ ETACS.
См. ГРУППА 54А

− ETACS

Стр.54A-296

.

НЕТ :

Переход к Шагу 4.

ШАГ 4. Диагностический код M.U.T.-III
Проверьте, зарегистрирован ли диагностический
код датчика управления освещением.

Q: Код неисправности сформирован?

ДА :

Выполните диагностику датчика
управления освещением. (См. ГРУППА
54A

− Таблица кодов диагностики

Стр.54A-75

).

НЕТ :

Переход к Шагу 5.

ЭТАП 5. Проверка разъема: D-02 Разъем
датчика освещенности

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

Отремонтировать поврежденный разъем.

ШАГ 6. Измерить сопротивление на разъеме
D-02 датчика управления освещением
(1) Отсоедините разъём и измерьте

сопротивление в жгуте проводов.

(2) Измерьте сопротивление на участке между

клеммой № 2 разъема D-02 датчика
управления освещением и «массой».

НОРМА: цепь в порядке (2

Ω или

меньше)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 8.

НЕТ :

Переход к Шагу 7.

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-36

ШАГ 7. Проверить жгут электропроводки на
участке между клеммой № 2 разъема D-02
датчика управления освещением и «массой».

• Проверьте целостность проводов замыкания

на «массу».

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как устранять
перемежающиеся неисправности

Стр.00-15

).

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 8. Измерить напряжение на разъеме D-02
датчика управления освещением
(1) Отсоедините разъём и измерьте напряжение

со стороны жгута проводов.

(2) Измерьте напряжение на участке между

клеммой № 1 разъема D-02 датчика
управления освещением и «массой».

НОРМА: Напряжение аккумуляторной
батареи

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 10.

НЕТ :

Переход к Шагу 9.

ШАГ 9. Проверить жгут электропроводки на
участке между клеммой № 1 разъема D-02
датчика управления освещением и плавкой
перемычкой (36).
ПРИМЕЧАНИЕ: Перед осмотром жгута
проводов проверьте промежуточный разъем
C-130, разъемы C-307 и C-317 ETACS-ECU, при
необходимости отремонтируйте.

• Проверьте целостность цепи питания.

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как устранять
перемежающиеся неисправности

Стр.00-15

).

НЕТ :

Отремонтировать жгут электропроводки.

ЭТАП 10. Проверка разъема: Разъем
ETACS-ECU C-316

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 11.

НЕТ :

Отремонтировать поврежденный разъем.

ШАГ 11. Измерить напряжение на разъеме
C-316 ETACS-ECU.
(1) Отсоедините разъём и измерьте напряжение

со стороны жгута проводов.

(2) Измерить напряжение между клеммой № 1

разъема C-316 ETACS-ECU и «массой».

НОРМА: Напряжение аккумуляторной
батареи

Q: Результаты проверки в норме?

ДА :

Замените датчик управления
освещением.

НЕТ :

Переход к Шагу 12.

ШАГ 12. Проверить жгут электропроводки
между клеммой № 1 разъема C-316
ETACS-ECU и клеммой № 3 разъема D-02
датчика управления освещением.

• Проверьте входную и выходную линию на

предмет обрыва и короткого замыкания.

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как устранять
перемежающиеся неисправности

Стр.00-15

).

НЕТ :

Отремонтировать жгут электропроводки.
