Mitsubishi Lancer X. Руководство - часть 436

Плоская

часть

Ступенчатая часть

Передняя прокладка задней двери

B

A

AB

AC506860

БОКОВОЙ СПОЙЛЕР

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-13

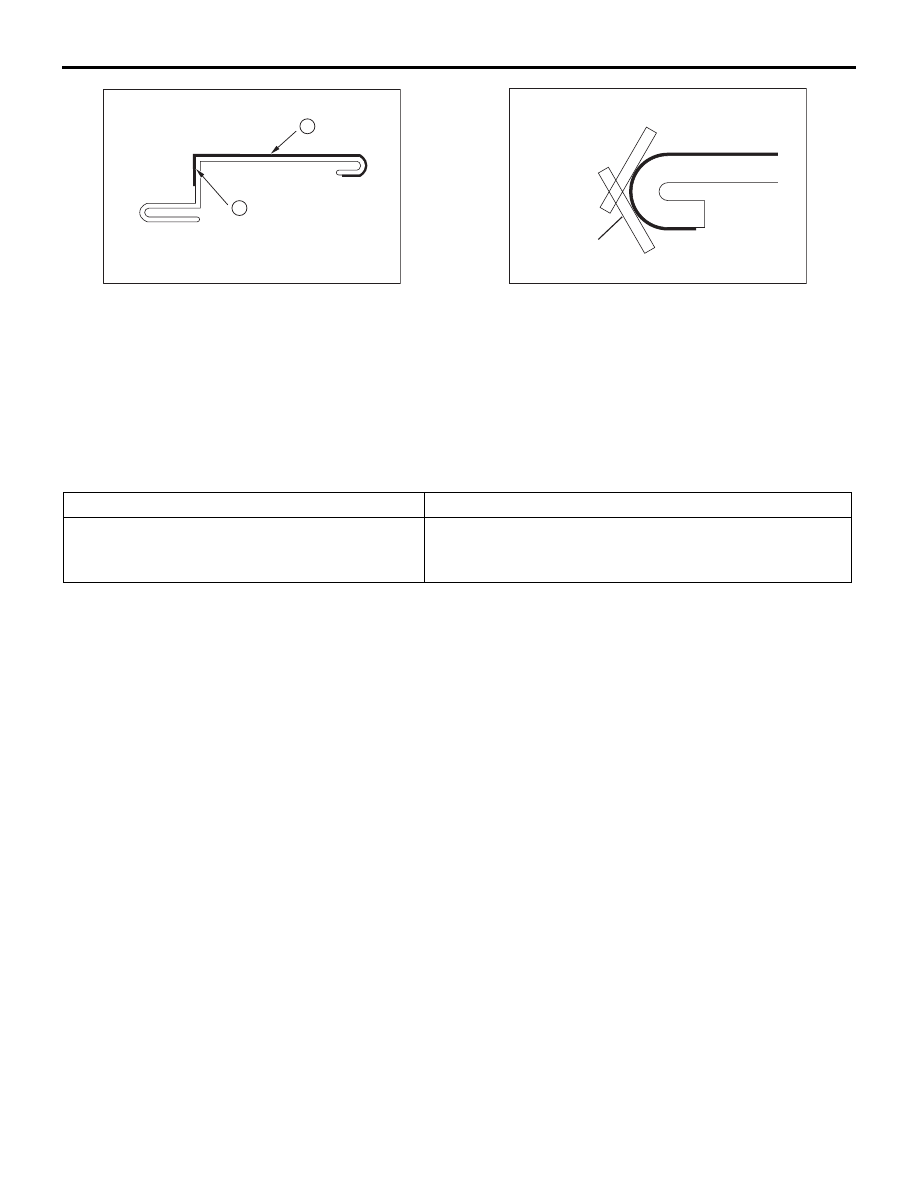

(5) Уплотнение проема задней двери следует

сначала приклеить на плоскую поверхность
(A). Затем наклейте ее на ступенчатую
поверхность (B).

Прижимная деталь

60°

120°

MB990528

AG

AC303415

(6) Прижимайте сложенный участок ленты

в три этапа (60

°, 120°, и на плоскую

поверхность), двигаясь по направлению
внутрь автомобиля.

БОКОВОЙ СПОЙЛЕР

АДГЕЗИВНЫЕ МАТЕРИАЛЫ

M1511000501690

Место нанесения

Рекомендованный герметик

Боковой спойлер

Двусторонний скотч: Неоригинальные продукты
a: ширина 4,0 мм, толщина 1,2 мм
b: ширина 8,0 мм, толщина 1,2 мм

БОКОВОЙ СПОЙЛЕР

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-14

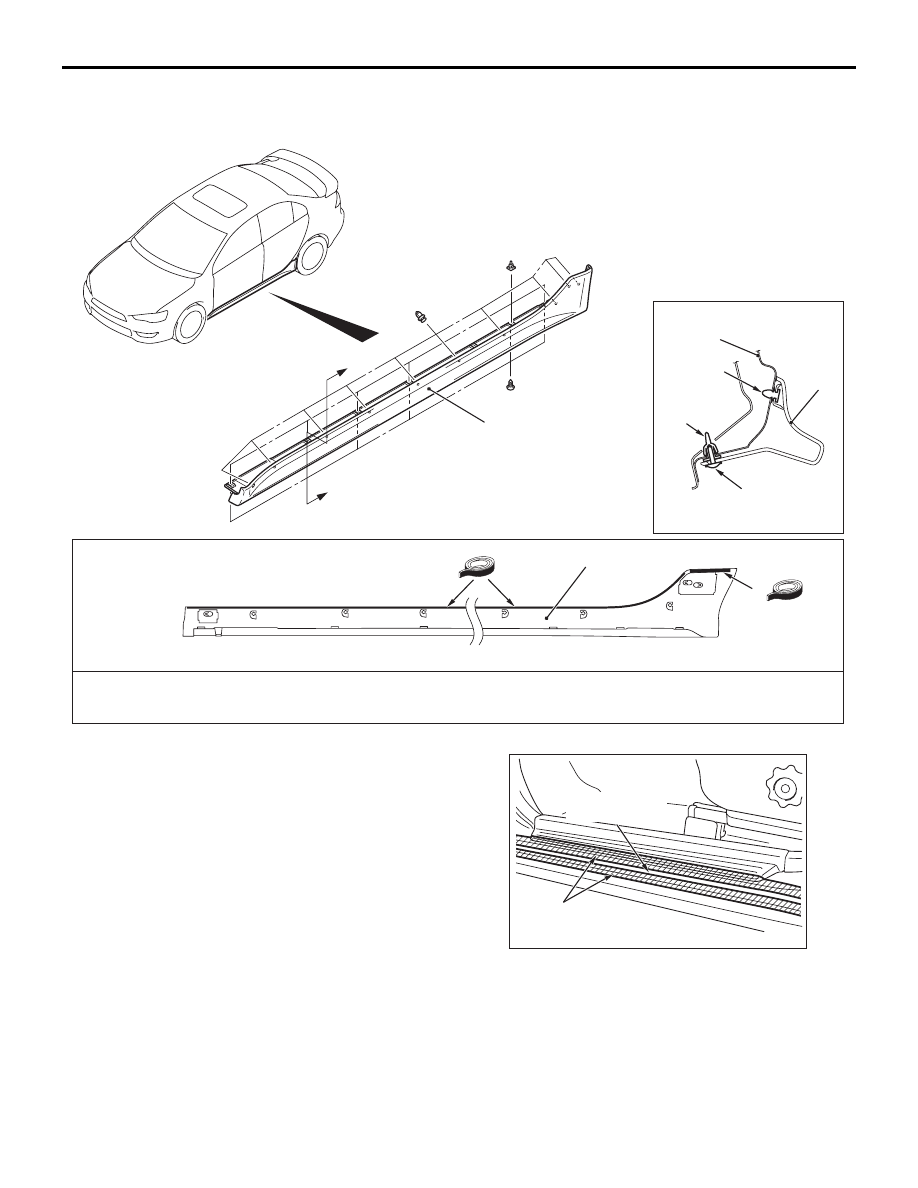

СНЯТИЕ И УСТАНОВКА

M1511005500506

b

a

Двусторонний скотч: a: ширина 4 мм, толщина 1,2 мм

b: ширина 8 мм, толщина 1,2 мм

Боковая наружная

панель

Разрез А – А

Винт

Изолирующая

шайба

Зажим

Соединение с помощью двустороннего скотча

A

A

AB

1

1

1

AC607961

Снятие

<<

A

>> >>

A

<< 1. Боковой спойлер

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ БОКОВОГО СПОЙЛЕРА

Осторожно приподнимите и снимите боковой
спойлер. Если на боковом спойлере останутся
участки двустороннего скотча, удалите их
в соответствии с приведенными ниже
инструкциями.

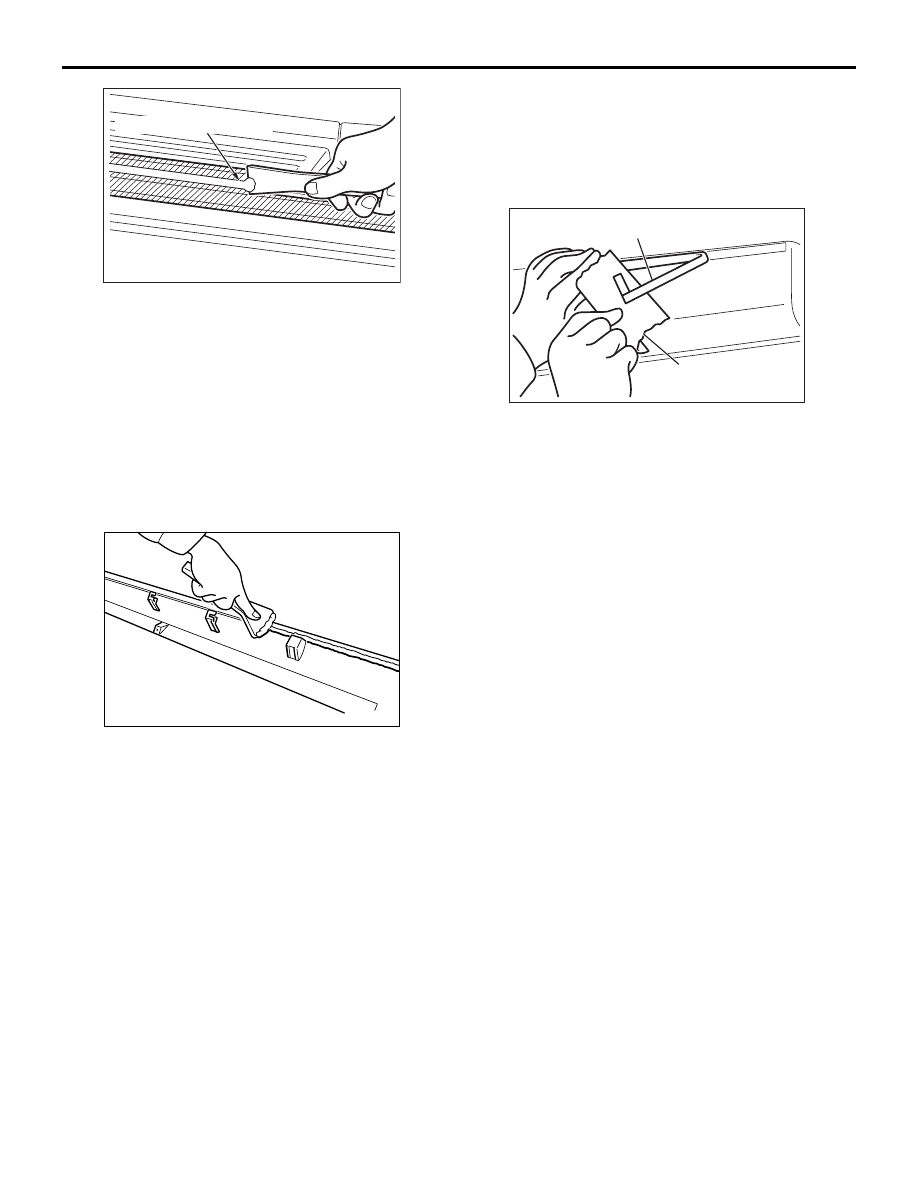

1. Удалите участки двустороннего скотча,

оставшиеся на поверхности кузова

Двусторонняя

клейкая лента

Защитная лента

AC

AC200049

(1) Нанесите защитную ленту по всей длине

вдоль краев двустороннего скотча, который
все еще наклеен на кузов.

Двусторонняя клейкая лента

AC

AC200050

БОКОВОЙ СПОЙЛЕР

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-15

(2) По возможности снимите двусторонний

скотч с помощью резинового шпателя.

(3) Оторвите защитную ленту.
(4) Вытрите кузов технической салфеткой,

смоченной в жидкости 3M

™ AAD (номер по

каталогу 8906) или в аналогичной
жидкости.

2. Удалите двусторонний скотч, оставшийся на

боковом спойлере, и наклейте двустороннюю
ленту (при повторном использовании бокового
спойлера)

AC103187

(1) По возможности удалите двусторонний

скотч с поверхности бокового спойлера
с помощью резинового шпателя.

(2) Протрите поверхность бокового спойлера

и очистите ее салфеткой, смоченной
в изопропиловом спирте.

(3) Удалите остатки клея.
(4) Наклейте двусторонний скотч на боковой

спойлер в соответствии с инструкциями.

ТОЧКА ОБСЛУЖИВАНИЯ ДЛЯ
УСТАНОВКИ

>>A<< УСТАНОВКА БОКОВОГО
СПОЙЛЕРА

AE

Клейкая лента

Защитная бумага

AC103247

1. Отделите бумажную основу двустороннего

скотча.
ПРИМЕЧАНИЕ: Если к краю бумажной основы
приклеить клейкую ленту, ее будет легче
отделить.

2. Установите боковой спойлер.

ПРИМЕЧАНИЕ: Если двусторонний скотч
плохо приклеивается при низкой
температуре и т.д., предварительно
подогрейте поверхность нанесения на кузове
и боковом спойлере до температуры
примерно 40

−

 60

°

C.

3. Плотно прижмите боковой спойлер.

БРЫЗГОВИК

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-16

БРЫЗГОВИК

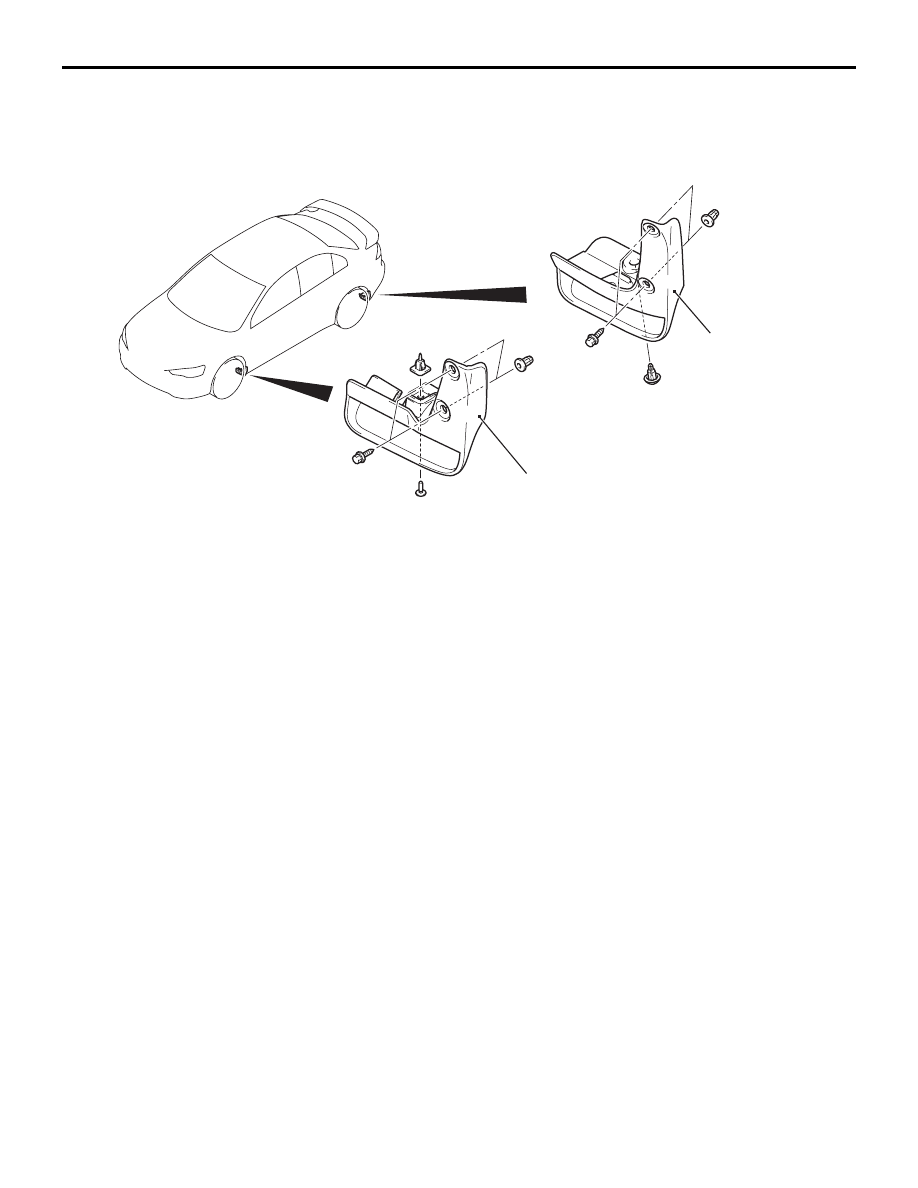

СНЯТИЕ И УСТАНОВКА

M1511011200236

AB

Задний грязевой щиток

Передний грязевой щиток

AC612032
