РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-257

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность радиоприемника или

CD-плеера

• Неисправность узла центральной панели

• Неисправность разъема и цепи

электропроводки линии шины CAN

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Выполнить диагностику линий шины CAN
тестером M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

Отремонтировать шину CAN
(см. ГРУППУ 54С

− Поиск и устранение

неисправностей

Стр.54C-18

).

ШАГ 2. Проверка состояния соединения
радиоприемника и CD-плеера с узлом
центральной панели
Проверить, что радиоприемник и CD-плеер
правильно присоединены к узлу центральной
панели.

Q: Установлено ли соединение?

ДА :

Переход к Шагу 3.

НЕТ :

Надежно присоединить радиоприемник
и CD-плеер к узлу центральной панели.

ШАГ 3. Проверьте факт сброса кода
неисправности.
Повторно проверить, выдается ли
диагностический код для радиоприемника
и CD-плеера.
(1) Сбросить диагностический код.
(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код неисправности сформирован?

ДА :

Заменить радиоприемник и CD-плеер.

НЕТ :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для /проверки и устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

Код № B2451 Ошибка несоответствия аудиопанели

!

ОСТОРОЖНО

Если в шине CAN есть какая-либо
неисправность, может быть выдан неверный
код диагностики. Прежде чем выполнять эту
диагностику, обязательно выполнить
диагностику шины CAN.

ОЦЕНКА НЕИСПРАВНОСТИ

Если радиоприемник и CD-плеер
последовательно получают сигнал
неисправности отображения от узла центральной
панели на протяжении 1 минуты, выдается код
диагностики.

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Неисправны центральная панель или линия
шины CAN.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность узла центральной панели

• Неисправность разъема и цепи

электропроводки линии шины CAN

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Выполнить диагностику линий шины CAN
тестером M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

Отремонтировать шину CAN
(см. ГРУППУ 54С

− Поиск и устранение

неисправностей

Стр.54C-18

).

ШАГ 2. Проверьте факт сброса кода
неисправности.
Повторно проверить, выдается ли
диагностический код для радиоприемника
и CD-плеера.
(1) Сбросить диагностический код.
(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-258

Q: Код неисправности сформирован?

ДА :

Заменить блок центральной панели.

НЕТ :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для /проверки и устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

ТАБЛИЦА ПРОЯВЛЕНИЙ
НЕИСПРАВНОСТЕЙ

M1544004900956

Процедура
проверки №

Признак неисправности

Страница

1

Не включается электропитание при переводе выключателя питания
в положение ВКЛ.

Стр.54A-259

2

Нет звука. <Автомобили с АУДИОУСИЛИТЕЛЬ>

Стр.54A-262

3

Нет звука в одном из
акустических динамиков.

<Автомобили без аудиоусилителя>

Стр.54A-266

<Автомобили с АУДИОУСИЛИТЕЛЬ>

Стр.54A-270

4

Аудиосистема не работает от блока управления, расположенного
на центральной панели.

Стр.54A-275

5

Неправильно работает подсветка аудиосистемы.

Стр.54A-277

РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-259

ПРОЦЕДУРЫ РАБОТЫ С ПРОЯВЛЕ-



НИЯМИ НЕИСПРАВНОСТЕЙ

Процедура проверки 1: Не подается питание на радиоприемник и CD-плеер при установке
ключа зажигания в положение «ACC» или ON (ВКЛ.).

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться в нормальной работе цепи электропитания, цепи
заземления и цепи связи.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ПЕРЕКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ (ACC)

ВХОДНОЙ СИГНАЛ

РАДИОПРИЕМНИК

И ПРОИГРЫВАТЕЛЬ

КОМПАКТ-ДИСКОВ

ETACS-ECU

ЛИНИЯ

СВЯЗИ CAN

БЛОК РЕЛЕ В

МОТОРНОМ

ОТСЕКЕ

36

ПЛАВКАЯ

ПЕРЕМЫЧКА

ETACS-

ECU

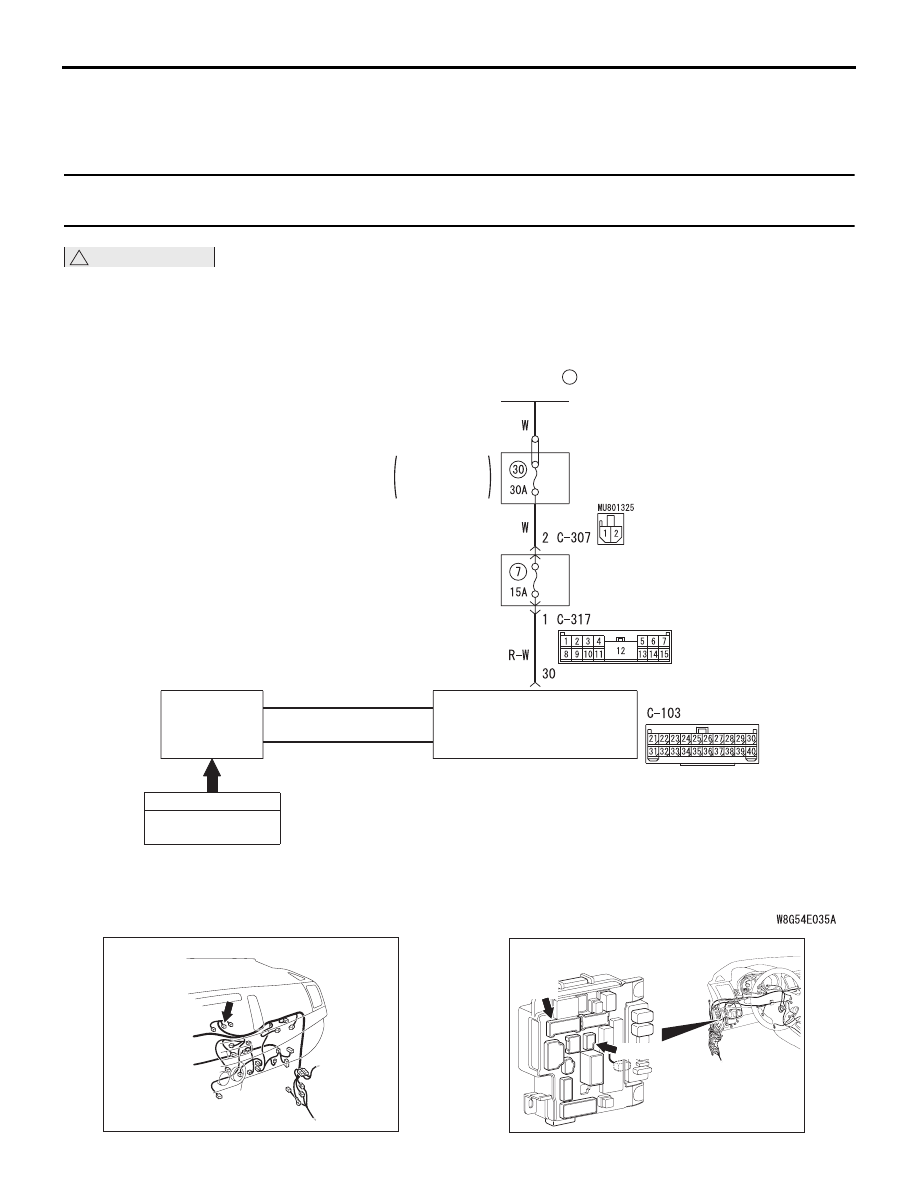

Цепь питания радиоприемника и проигрывателя компакт-дисков

Разъем: C-103

AG

AC700271

C-307 (B)

C-317

ETACS-ECU

Разъемы: C-307, C-317

CA

AC608152

РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-260

РАБОТА

Когда ключ зажигания находится в положении
ВКЛ или ACC, можно включать питание
радиоприемника и CD-плеера. При включенном
питании радиоприемника и CD-плеера, когда
ключ зажигания поворачивается в положение
ВЫКЛ, питание радиоприемника и CD-плеера
также отключается.

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Если код диагностики не выдается и если
электропитание радиоприемника и CD-плеера не
может быть включено, то, возможно, неисправен
радиоприемник и CD-плеер, или цепь питания
радиоприемника и CD-плеера, или, возможно,
непоследовательная информация о кодах опций.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность радиоприемника или

CD-плеера

• Неисправность ЭБУ ETACS

• Непоследовательная информация

кодирования опций

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка данных кодирования
ETACS-ECU
(1) С помощью тестера M.U.T.-III считать

информацию кодирования опций
в ETACS-блоке управления (см. ГРУППУ 00

−

Таблица кодирования

Стр.00-15

).

(2) Проверить, что опция «AUDIO (АУДИО)»

установлена в «enabled (разблокировано).»

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

С помощью M.U.T.-III установить код
опции «AUDIO (АУДИО)» в состояние
«enabled (включено)» и проверить
проявления неисправностей.

ШАГ 2. Диагностический код другой системы
на сканере M.U.T.-III
Проверить, выдается ли код диагностики
в ETACS-блоке управления.

Q: Результаты проверки в норме?

ДА :

Найдите и устраните неисправность
в ETACS-ECU. См. ETACS-блок
управления

− Поиск и устранение

неисправностей

Стр.54A-296

.

НЕТ :

Перейти к шагу 3

ШАГ 3. Проверка разъема: Разъем C-317
ETACS-блока управления, разъем C-103
радиоприемника и CD-плеера

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 4

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 4. Проверить жгут электропроводки
между разъемом C-317 ETACS-блока
управления (вывод №1) и разъемом C-103
радиоприемника и CD-плеера (вывод №30)

• Проверить линии электропитания

(электропитание от аккумулятора) на наличие
обрыва в цепи.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 5

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 5. M.U.T.-III – список прочих данных
системы
Проверить входной сигнал реле ACC.

• Перевести ключ зажигания в положение ACC.

НОРМА: Отображается нормальное
состояние.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 6

НЕТ :

См. ETACS

− Процедура входных

сигналов 1 «Сигнал замка зажигания
(ACC) не отправлен к ETACS-блоку
управления»

Стр.54A-323

.

Элемент № Наименование

позиции

Нормальные
условия

Позиция 288 Переключатель

ACC

ON
