Mitsubishi Lancer X. Руководство - часть 396

ВЕРХНИЙ ФОНАРЬ СТОП-СИГНАЛА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-209

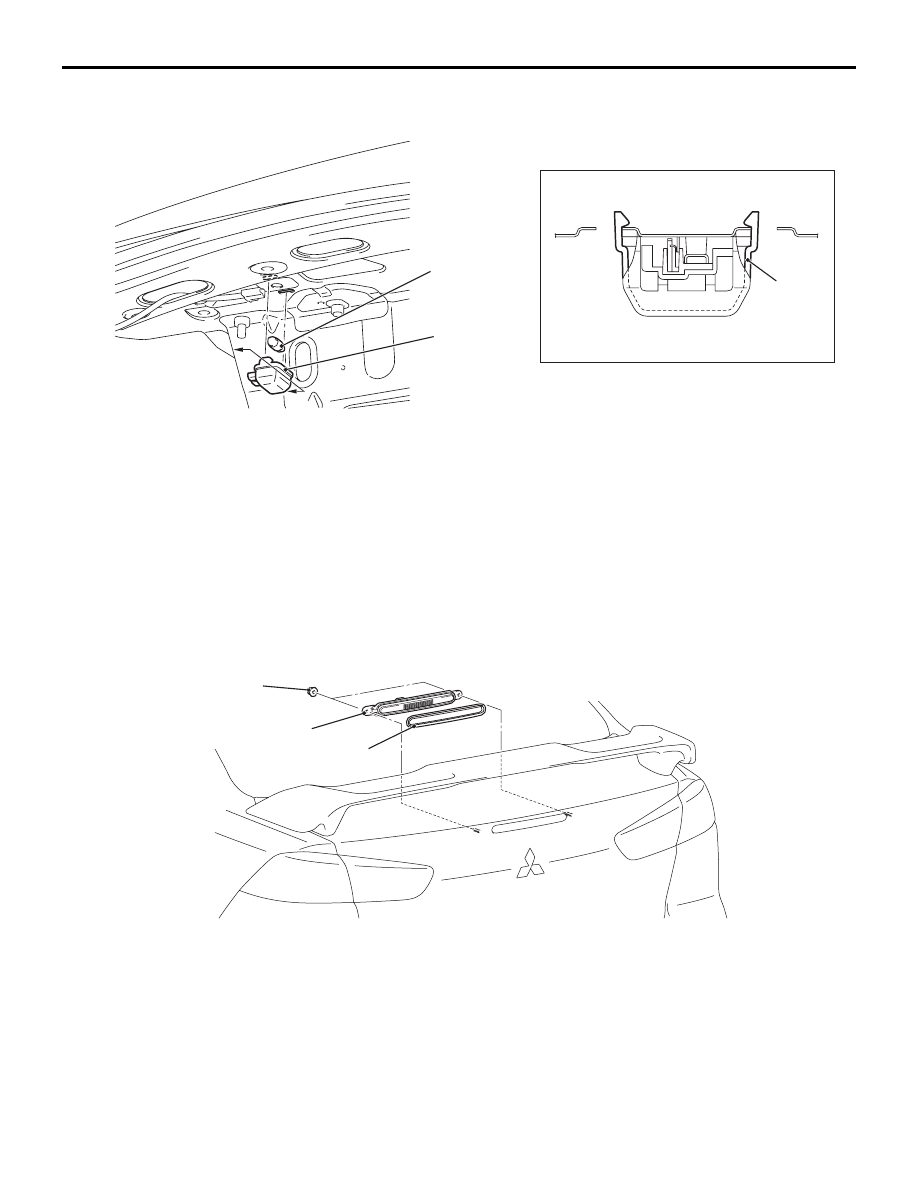

СНЯТИЕ И УСТАНОВКА ПЛАФОНА ОСВЕЩЕНИЯ БАГАЖНОГО ОТСЕКА

M1541302600036

ВЕРХНИЙ ФОНАРЬ СТОП-СИГНАЛА

СНЯТИЕ И УСТАНОВКА

M1541700200182

1

Разрез А – А

A

A

2

1

AB

AC610327

Последовательность
демонтажа

1.

Рассеиватель плафона
багажного отсека

2.

Лампа плафона богажного отсека

1

4,5 ± 1,5 Нм

2

AB

AC609978

Последовательность
демонтажа

•

Облицовка крышки багажника

1.

Узел верхнего фонаря
стоп-сигнала

2.

Прокладка

Последовательность
демонтажа (Продолжение)

ФОНАРЬ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-210

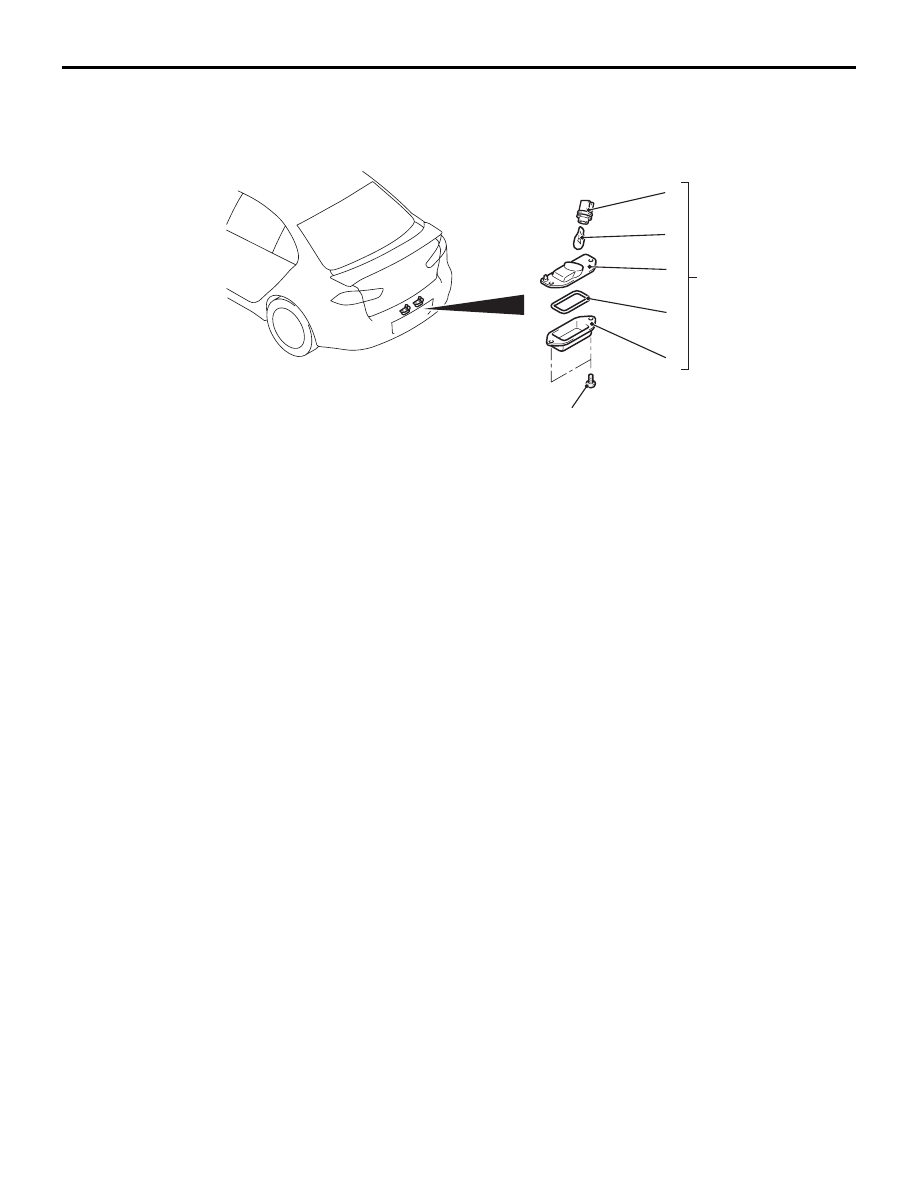

ФОНАРЬ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

СНЯТИЕ И УСТАНОВКА

M1541900200205

1

3

1,2 ± 0,7 Нм

6

5

4

2

AB

AC610326

Последовательность
демонтажа

1.

Licence plate lamp assembly

2.

Рассеиватель

3.

Прокладка

4.

Корпус

5.

Лампа

6.

Головка

Последовательность
демонтажа (Продолжение)

ПЕРЕКЛЮЧАТЕЛЬ ФОНАРЯ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-211

ПЕРЕКЛЮЧАТЕЛЬ ФОНАРЯ АВАРИЙНОЙ

СИГНАЛИЗАЦИИ

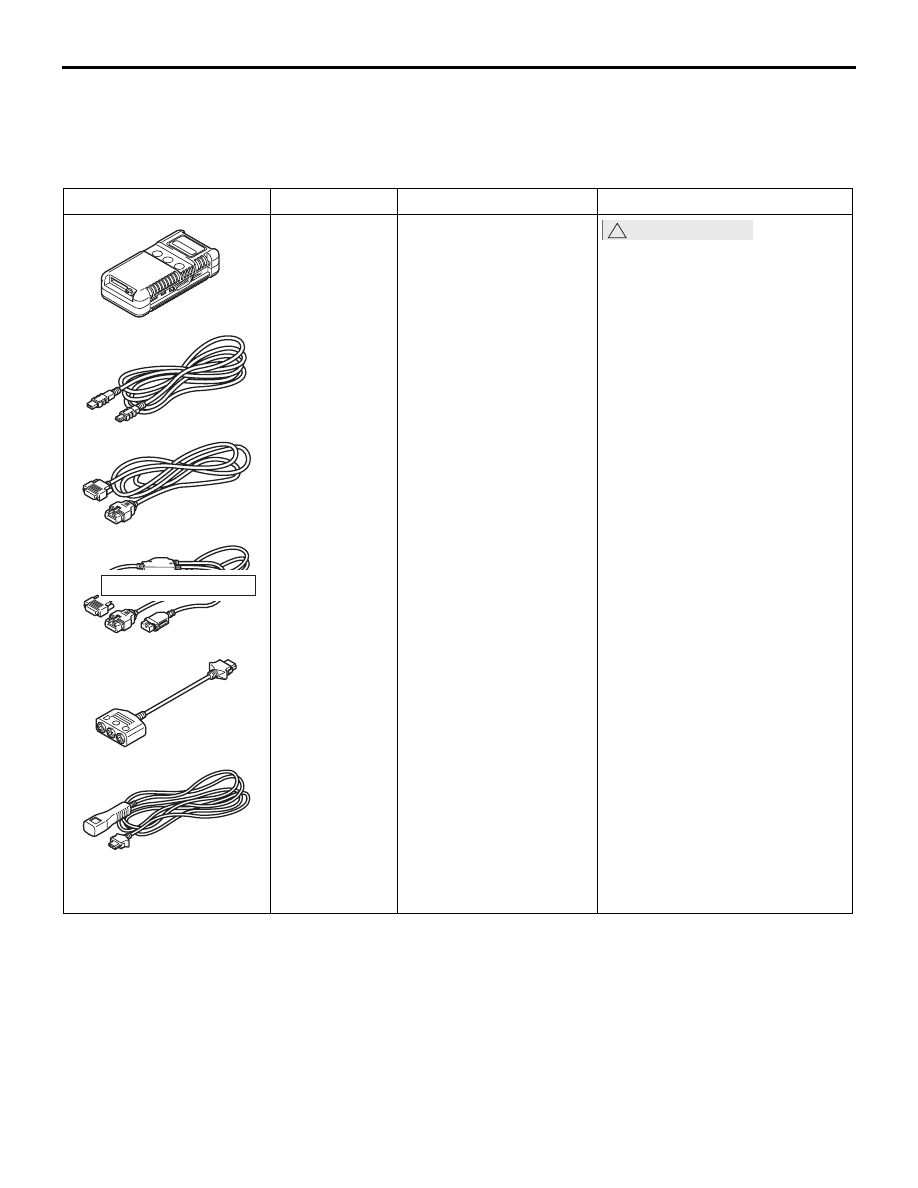

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

M1541500100169

Инструмент

№

Наименование

Использование

MB991955

a. MB991824
b. MB991827
c. MB991910
d. MB991911
e. MB991825
f. MB991826

Подузел M.U.T.-III

a. Интерфейс связи

транспортного
средства (V.C.I.)

b. Кабель USB M.U.T.-III
c. Основной жгут

проводов M.U.T.-III А
(для автомобилей
с коммуникационной
шиной CAN)

d. Основной жгут

проводов M.U.T.-III В
(для автомобилей без
коммуникационной
шины CAN)

e. Адаптер для

проведения
измерений M.U.T.-III

f. Жгут проводов для

запуска M.U.T.-III

!

ОСТОРОЖНО

В автомобилях с линией
связи CAN для отправки
условной скорости
автомобиля используйте
основной жгут проводов (А)
M.U.T.-III Если подсоединить
основной жгут проводов (B)
системы M.U.T.-III, связь CAN
будет работать неправильно.
Диагностический код,
сервисные данные
и тестирование привода

НЕ ИСПОЛЬЗОВАТЬ

f

e

d

c

b

a

MB991825

MB991827

MB991824

MB991911

MB991955

MB991826

MB991910

ПЕРЕКЛЮЧАТЕЛЬ ФОНАРЯ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-212

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ

СТАНДАРТНАЯ ПРОЦЕДУРА
ДИАГНОСТИКИ ПРИ ПОИСКЕ
И УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ

M1541501400130

См. ГРУППА 00

− Содержание поиска

и устранения неисправностей

Стр.00-6

.

ФУНКЦИЯ ДИАГНОСТИКИ

M1541500600089

ЧТЕНИЕ ДИАГНОСТИЧЕСКИХ КОДОВ

См. ГРУППУ 00

− Функция диагностики

Стр.00-8

.

СБРОС ДИАГНОСТИЧЕСКИХ КОДОВ

См. ГРУППУ 00

− Функция диагностики

Стр.00-8

.

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ

M1541500200070

!

ОСТОРОЖНО

При проведении поиска и устранения неисправностей, когда ключ зажигания переведен
в положение ON в момент отсоединения различных разъемов могут быть зарегистрированы
коды диагностики, относящиеся к другой системе. По завершении проверить все системы на
наличие зарегистрированных диагностических кодов. Если зарегистрированы
диагностические коды, следует удалить их все.

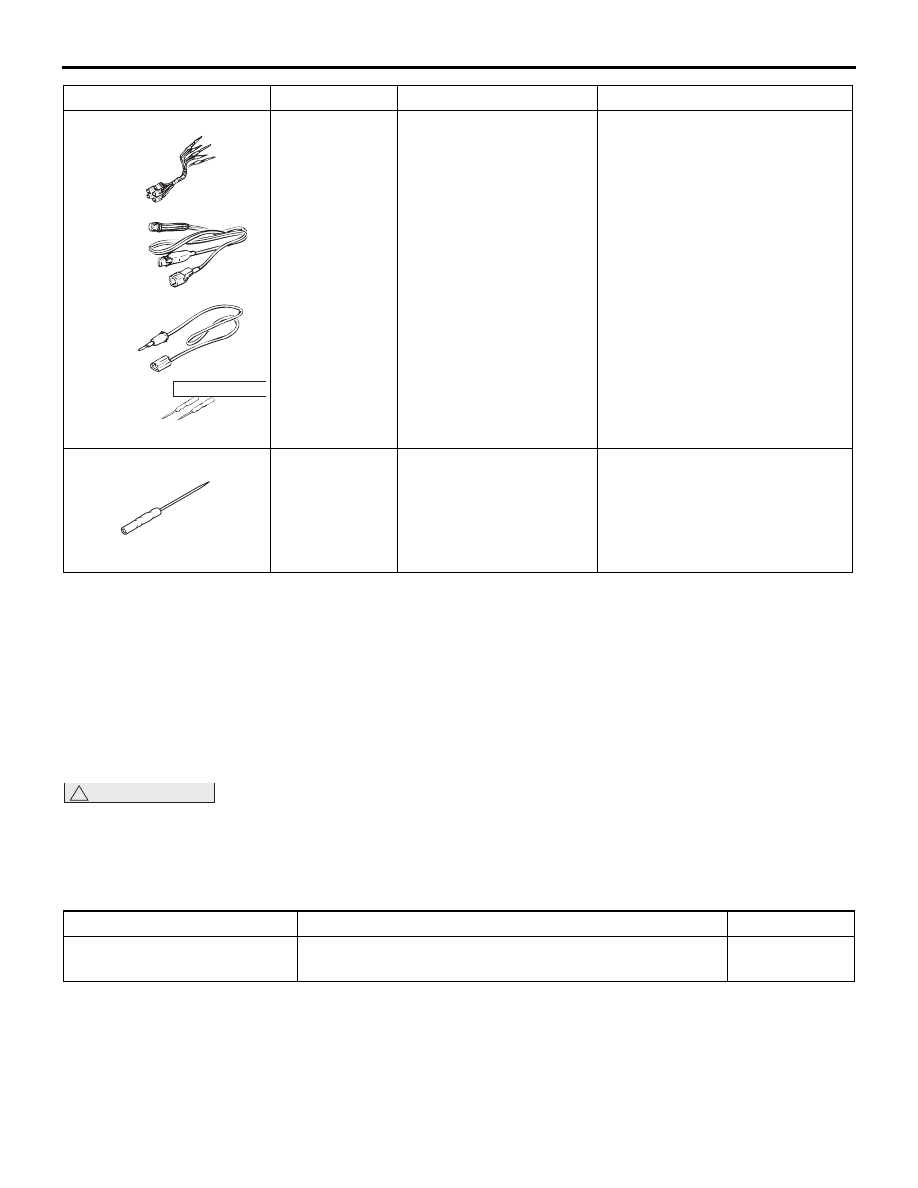

MB991223

a. MB991219
b. MB991220
c. MB991221
d. MB991222

Комплект проводов

a. Комплект

измерительных
проводов

b. Светодиодный жгут

проводов

c. Переходник

светодиодного жгута
проводов

d. Щуп

Проверка целостности и замер
напряжения в жгуте
электропроводки или на
разъеме

a. Для проверки давления

контактов разъёма

b. Для проверки цепи

электропитания

c. Для проверки цепи

электропитания

d. Для подключения тестера

с локальным питанием

MB992006

Сверхтонкий зонд

Проверка целостности и замер
напряжения в жгуте
электропроводки или на
разъеме

Инструмент

№

Наименование

Использование

b

c

d

a

MB99122

НЕ ИСПОЛЬЗОВА

MB992006

№ диагностического кода

Объект диагностики

Страница

B16A6

Перегорел предохранитель фонаря аварийной
сигнализации

Стр.54A-213
