ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-93

ПРОЦЕДУРА ДИАГНОСТИКИ

Проверить, сброшен ли код диагностики.
Повторно проверить, выдается ли
диагностический код для LIN.
(1) Сбросить диагностический код.
(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код неисправности сформирован?

ДА :

Заменить датчик управления световыми
приборами.

НЕТ :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для /проверки и устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

ТАБЛИЦА ПРОЯВЛЕНИЙ
НЕИСПРАВНОСТЕЙ

M1540102100164

Признак неисправности

Процедура
проверки №

Страница

Фары
и задние
фонари

Неправильно работают лампы (фары) ближнего света.

1

Стр.54A-94

Неправильно работают лампы (фары) дальнего света.

2

Стр.54A-96

Не светятся фары, когда переключатель освещения
находится в положении «AUTO» («АВТО») или
«PASSING» («ВСТРЕЧНЫЙ»), а в положении
переключателя «HEAD» («ФАРЫ») включается ближний
свет (переключение «ближний-дальний» не работает).

3

Стр.54A-98

Не светятся фары, когда переключатель света для
встречного разъезда устанавливается в положение ON
(ВКЛ.).

4

Стр.54A-98

Не светится фара (фары).

5

Стр.54A-100

Не работает индикаторная лампа дальнего света фар.

6

Стр.54A-103

Не работает функция автоматического выключения фар. 7

Стр.54A-104

Неправильно работает функция автоматического
включения/выключения освещения.

8

Стр.54A-105

Не включаются все габаритные фонари, фонари
освещения номерного знака или задние фонари.

9

Стр.54A-107

Указатели
поворотов

Не включаются указатели поворота.

10

Стр.54A-110

Не работает функция комфортного мигания.

11

Стр.54A-111

Не включаются индикаторные лампы указателей поворотов. 12

Стр.54A-112

AFS

Неисправность цепи питания AFS-ECU

13

Стр.54A-113

Неправильно включаются или выключаются фары
освещения поворота дороги.

14

Стр.54A-115

Неисправность таймера системы включения фары
освещения поворота дороги (система управляется
рулевым механизмом автомобиля).

15

Стр.54A-116

Не светится одна из фар освещения поворота дороги.

16

Стр.54A-117

Фары освещения поворота дороги не выключаются через
15 минут после включения.

17

Стр.54A-119

Не включается или не выключается индикатор AFS OFF
(AFS ВЫКЛ.).

18

Стр.54A-120

Мигает индикатор AFS OFF (AFS ВЫКЛ.).

19

Стр.54A-122

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-94

ПРОЦЕДУРЫ РАБОТЫ
С ПРОЯВЛЕНИЯМИ
НЕИСПРАВНОСТЕЙ

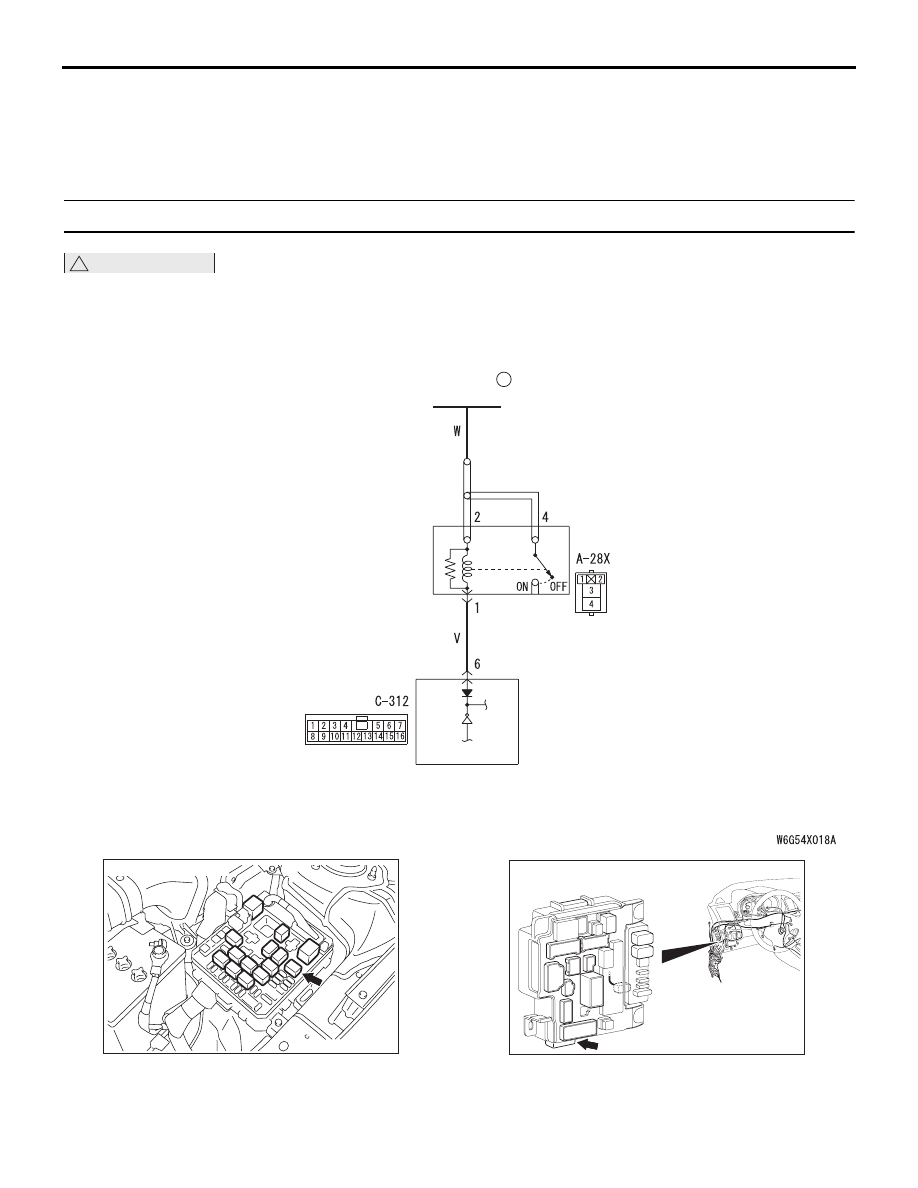

Процедура проверки 1: Неправильно работают лампы (фары) ближнего света.

!

ОСТОРОЖНО

При замене блоков управления всегда проверять исправность цепи электропитания, цепи
заземления и цепи связи.

РЕЛЕ

ФАРЫ (БЛИЖНИЙ СВЕТ)

36

ПЛАВКАЯ

ПЕРЕМЫЧКА

ETACS-ECU

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный

Цепь реле фар (ближний свет)

AC605626

Разъем: A-28X

AD

AC613284

ETACS-ECU

Разъем: C-312

BK

AC608152

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-95

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Неработоспособность обеих фар ближнего света
может быть вызвана неисправностью входной
цепи переключателя света фар, реле фар
ближнего света или ETACS-ECU.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность переключателя рулевой колонки

• Неисправность реле фар ближнего света

• Неисправность ЭБУ ETACS

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностический код M.U.T.-III
Проверить, выдается ли код для ETACS-блока
управления.

Q: Код неисправности сформирован?

ДА :

Найдите и устраните неисправность
в ETACS-ECU. См.

Стр.00-15

.

НЕТ :

Перейти к шагу 2

ШАГ 2. Перечень данных M.U.T.-III
Использование сервисных данных ETACS-ECU
для проверки сигнала, связанного с работой фар.

• Переключатель фар в положение ON (ВКЛ.).

НОРМА: Отображается нормальное
состояние.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 3

НЕТ :

Найдите и устраните неисправность
в ETACS-ECU. См. Процедуру проверки
11 «Не поступает сигнал переключателя
рулевой колонки»

Стр.54A-93

.

ШАГ 3. Проверка разъема: Разъем A-28X реле
фар ближнего света

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 4

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 4. Проверка реле фар ближнего света
См.

Стр.00-15

.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 5

НЕТ :

Заменить реле фар ближнего света

ШАГ 5. Измерение напряжения на выводах
разъема A-28X реле фар ближнего света
(1) Снять реле фар ближнего света и провести

измерения на стороне блока реле.

(2) Измерить напряжение между выводом № 2/4

разъема реле фар ближнего света
и «массой».

НОРМА: Напряжение в системе

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 6

НЕТ :

Перейти к шагу 8

ШАГ 6. Проверка разъема: C-312 - разъем ЭБУ
ETACS

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 7

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 7. Проверка электропроводки между
выводом № 1 разъема A-28X реле фар
ближнего света и выводом № 6 разъема C-312
ETACS-ECU

• Проверить выходные линии на наличие

обрыва.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 9

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 8. Проверить электропроводку между
выводом № 1 разъема A-28X реле фар
ближнего света и плавкой перемычкой (36).

• Проверить выходные линии на наличие

обрыва.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 9

НЕТ :

Отремонтировать жгут электропроводки.

Элемент № Наименование

позиции

Нормальные
условия

Позиция 341 Переключатель

фар

ON

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-96

ШАГ 9. Повторно проверить систему.
Убедиться, что фары ближнего света работают
нормально.

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Замените ЭБУ ETACS.

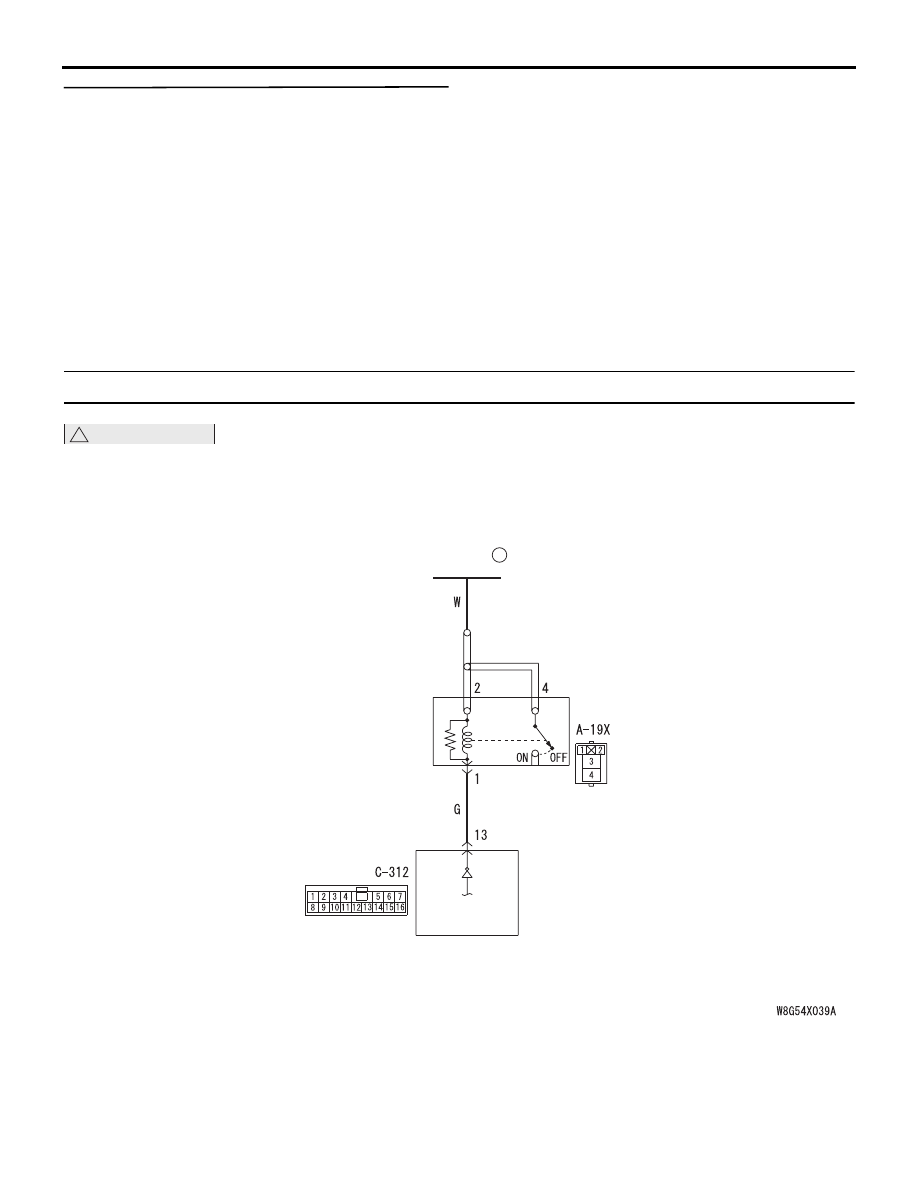

Процедура проверки 2: Неправильно работают лампы (фары) дальнего света.

!

ОСТОРОЖНО

При замене блоков управления всегда проверять исправность цепи электропитания, цепи
заземления и цепи связи.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

РЕЛЕ

ФАРЫ (ДАЛЬНИЙ СВЕТ)

36

ПЛАВКАЯ

ПЕРЕМЫЧКА

ETACS-ECU

Цепь реле фар (дальний свет)
