ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-77

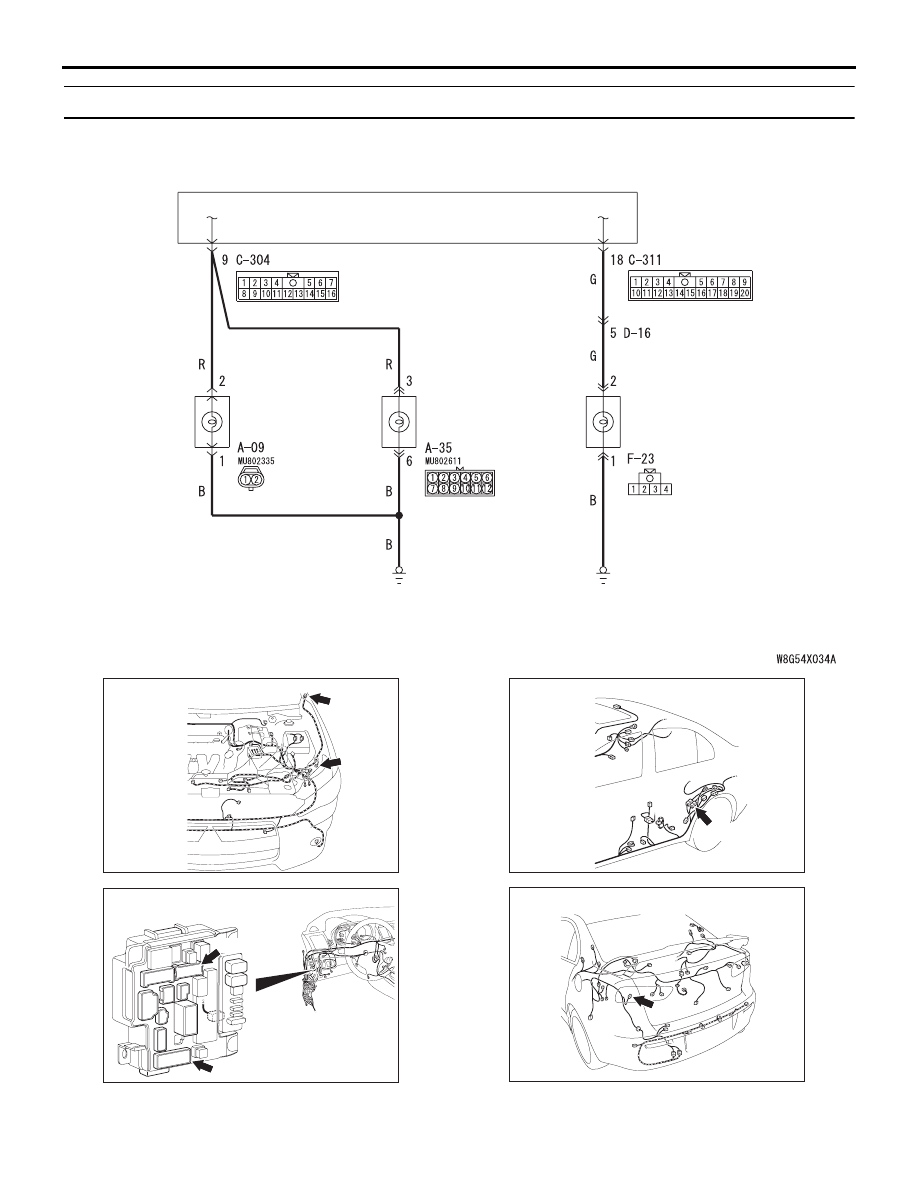

Код № B16A3 Короткое замыкание в цепи указателя левого поворота

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

БЛОК-ФАРА

(УКАЗАТЕЛЬ

ПОВОРОТА:

ЛЕВЫЙ)

ПОВТОРИТЕЛЬ

УКАЗАТЕЛЯ

ПОВОРОТА

(ЛЕВЫЙ)

ЗАДНЯЯ

БЛОК-ФАРА

(ПОВОРОТ:

ЛЕВЫЙ)

ETACS-

ECU

Цепь указателей поворота (левых)

A-35 (B)

A-09 (B)

Разъемы: A-09, A-35

AM

AC612690

C-311

C-304

ETACS-ECU

Разъемы: C-304, C-311

BJ

AC608152

D-16 (BR)

Разъем: D-16

AG

AC612723

Разъем: F-23

AB

AC700273

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-78

ФУНКЦИИ ДИАГНОСТИКИ

При коротком замыкании в цепи указателя левого
поворота ETACS-ECU выдает диагностический
код № B16A3.

КРИТЕРИИ ОЦЕНКИ

В случае трехкратного последовательного
обнаружения короткого замыкания в отсутствие
диагностического кода, ETACS-ECU выдает
диагностический код № B16A3.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Повреждены провода или разъемы

электропроводки

• Неисправность ЭБУ ETACS

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем A-35 левой
фары, разъем A-09 указателя левого поворота
и разъем F-23 левого заднего
комбинированного фонаря

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Измерение сопротивления на разъеме
A-35 левой комбинированной лампы, на
разъеме A-09 указателя левого поворота и на
разъеме F-23 левого заднего
комбинированного фонаря
(1) Отсоединить разъем и выполнить измерение

на стороне жгута.

(2) Измерить сопротивление между выводом

разъема неработающей лампы и «массой».

• Измерить сопротивление между выводом

№ 6 разъема A-35 левой фары и «массой».

• Измерить сопротивление между выводом

№ 1 разъема A-09 указателя левого
поворота и «массой».

• Измерить сопротивление между выводом

№ 1 разъема F-23 левого заднего
комбинированного фонаря и «массой».

НОРМА: Цепь в порядке (2

Ω или

меньше)

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 4

НЕТ :

Перейти к шагу 3

ШАГ 3. Проверить электропроводку между
«массой» и выводом № 6 разъема A-35 левой
фары, выводом № 1 разъема A-09 указателя
левого поворота и выводом № 4 разъема F-23
левого заднего комбинированного фонаря

• Проверьте целостность проводов замыкания

на «массу».

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 6

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 4. Проверка разъема: Разъемы C-304
и C-311 ETACS-блока управления

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 5

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 5. Проверить электропроводку между
выводом № 3 разъема A-35 левой фары,
выводом № 2 разъема A-09 указателя левого
поворота, выводом № 2 разъема F-23 левого
заднего комбинированного фонаря
и выводом № 9 разъема C-304 ETACS-ECU или
выводом № 18 разъема C-311 ETACS-ECU
ПРИМЕЧАНИЕ: Перед выполнением проверки
жгута проводов проверить и, при
необходимости, отремонтировать
промежуточный разъем D-16.

• Проверить выходные линии на наличие

обрыва.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 6

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 6. Проверьте факт сброса кода
неисправности.
(1) Сбросить диагностический код.
(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код неисправности сформирован?

ДА :

Замените ЭБУ ETACS.

НЕТ :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для /проверки и устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-79

Код № B16A4 Перегорела лампа указателя правого поворота

ФУНКЦИИ ДИАГНОСТИКИ

При перегорании лампы указателя правого
поворота ETACS-ECU выдает диагностический
код № B16A4.

КРИТЕРИИ ОЦЕНКИ

ETACS-ECU выдает диагностический код №
B16A4 при следующих условиях.

i. При наличии неисправности указателя

правого поворота в отсутствие выдачи
диагностического кода, попытка включения
предупредительной лампы или лампы
указателя правого поворота увеличивает
содержимое счетчика включений
перегоревшей лампы правого поворота на
единицу.

ii. При достижении счетчиком включения

перегоревшей лампы указателя правого
поворота значения «3» выдается
диагностический код № B16A4.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность лампы указателя правого

поворота

• Неисправность ЭБУ ETACS

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка лампы
Проверить исправность лампы неработающего
указателя поворота.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

Заменить лампу неработающего
указателя поворота.

ШАГ 2. Проверьте факт сброса кода
неисправности.
(1) Сбросить диагностический код.
(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код неисправности сформирован?

ДА :

Замените ЭБУ ETACS.

НЕТ :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для /проверки и устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-80

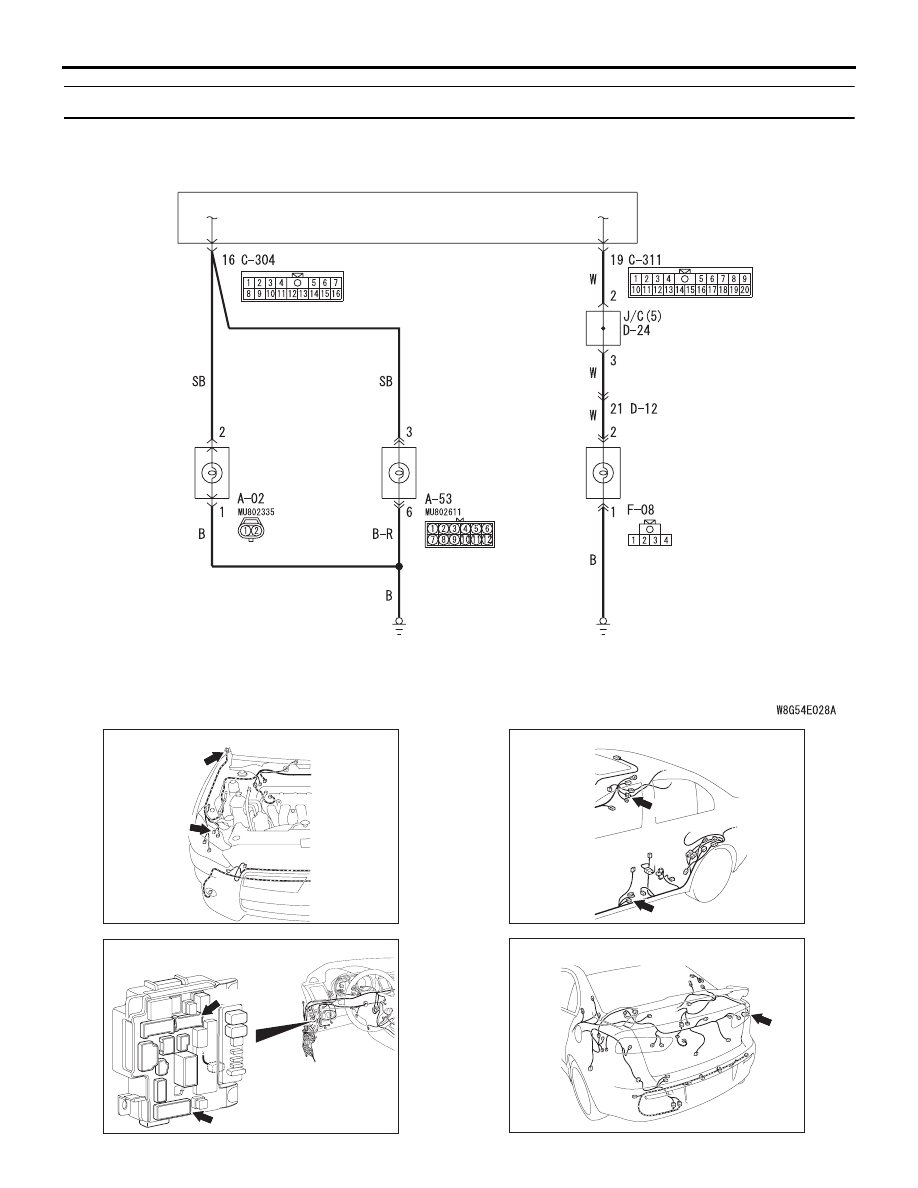

Код № B16A5 Короткое замыкание в цепи указателя правого поворота

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ЗАДНЯЯ

БЛОК-ФАРА

(ПОВОРОТ: ПРАВЫЙ)

БЛОК-ФАРА

(УКАЗАТЕЛЬ

ПОВОРОТА:

ПРАВЫЙ)

ПОВТОРИТЕЛЬ

УКАЗАТЕЛЯ

ПОВОРОТА

(ПРАВЫЙ)

ETACS-

ECU

Цепь указателей поворота (правых)

A-53 (B)

A-02 (B)

Разъемы: A-02, A-53

AJ

AC612691

C-311

C-304

ETACS-ECU

Разъемы: C-304, C-311

BJ

AC608152

D-12

D-24

Разъемы: D-12, D-24

AN

AC612723

Разъем: F-08

AD

AC700273
