Mitsubishi Lancer X. Руководство - часть 339

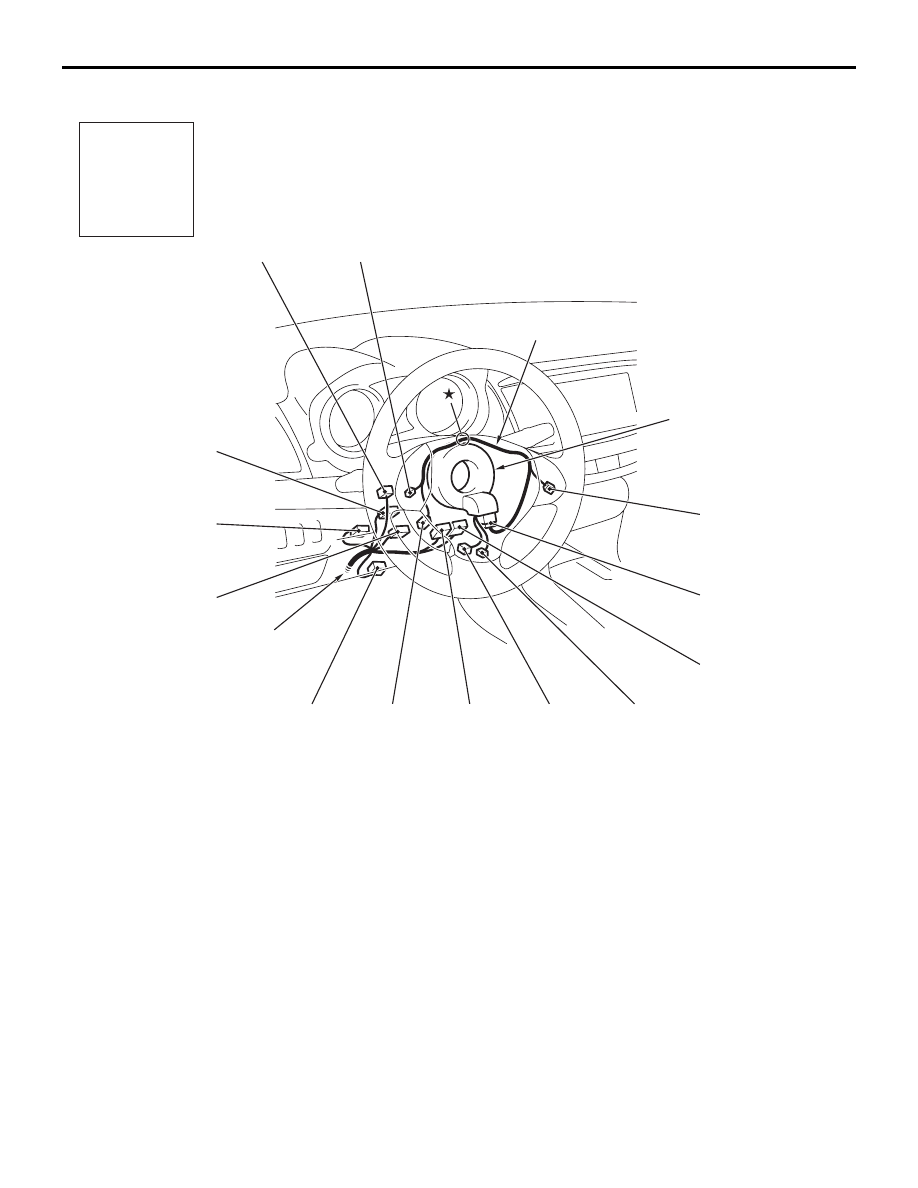

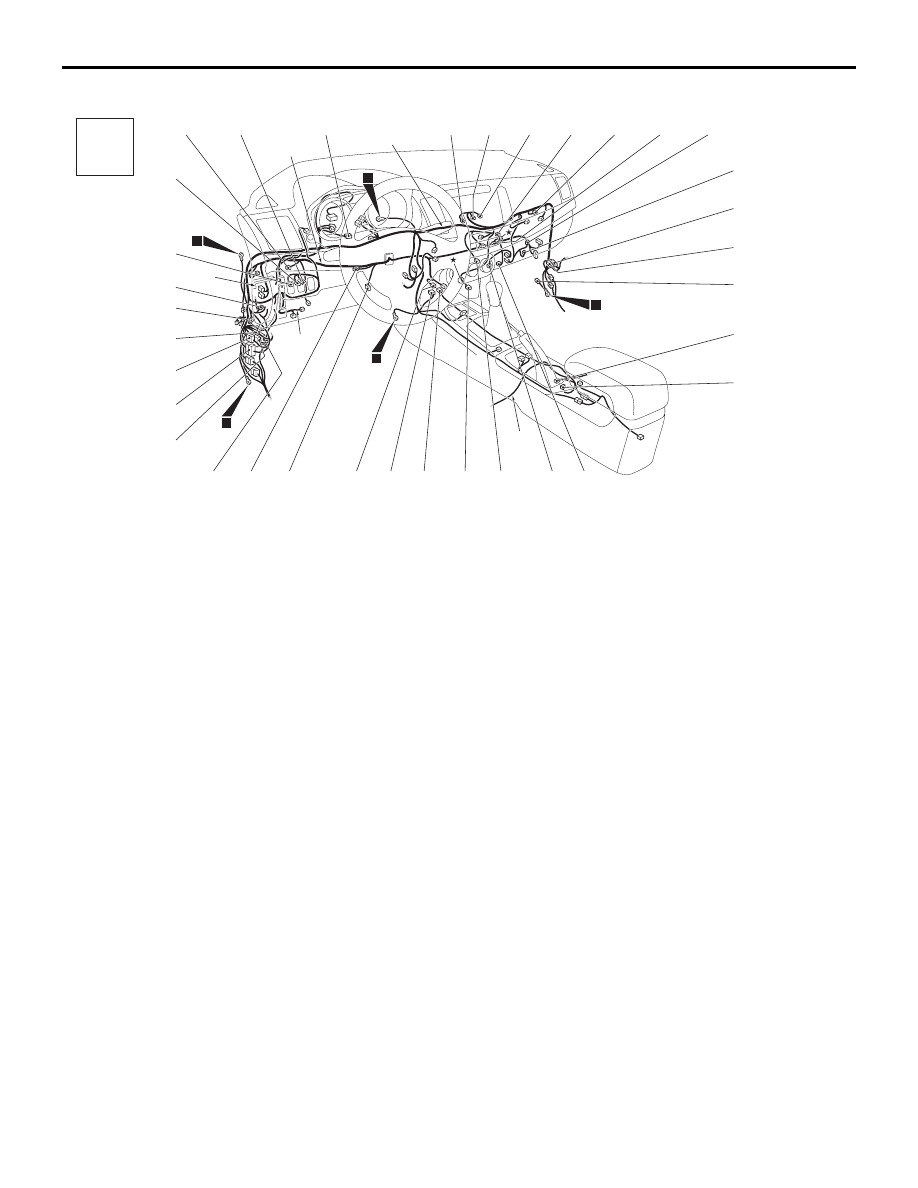

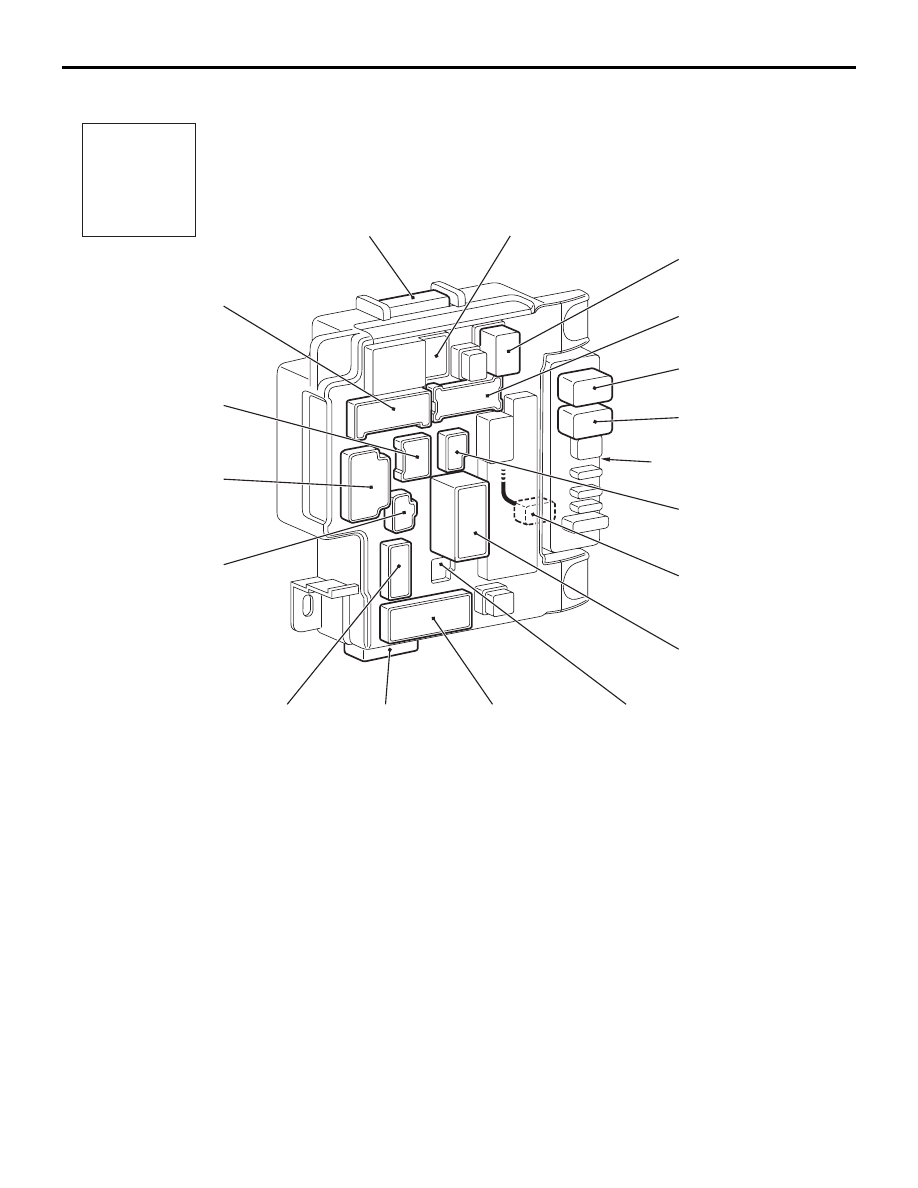

ПРИБОРНАЯ ПАНЕЛЬ

СХЕМЫ КОМПОНОВКИ

80-7

ПРИБОРНАЯ ПАНЕЛЬ (ПРОДОЛЖЕНИЕ)

C-138

C-116

C-115

Y

Цветовая маркировка

разъемов

B : Черный

BR: Коричневый

G: Зеленый

GR: Серый

L: Синий

Нет: Молочно-белый

O: Оранжевый

R: Красный

V: Фиолетовый

Y: Желтый

C-135

C-131

C-130

C-129

C-128

C-127

C-126

C-137

C-125

C-124

C-123

C-122

C-121

C-120

C-119

C-118

C-117

C-136

C-112

C-111

C-110

Жгут проводов

приборной

панели

Жгут

проводов

пола

Передний

жгут

проводов

ETACS-

ECU

7

21

20

19

5

AC

C-105

C-103

C-109

C-108

C-134

C-107

C-133

C-102

C-132

C-101

C

-101

–

-138

Значок

соединения

AC61313

C-101 (2)

Соединитель перемычки <МКПП>

C-102 (6)

Фотодатчик

C-103 (20)

Радиоприемник и проигрыватель
компакт-дисков или резервный разъем
(для аудиосистемы)

C-105 (18)

Радиоприемник и проигрыватель
компакт-дисков или резервный разъем
(для аудиосистемы)

C-107 (5)

Двигатель управления заслонкой
переключения наружного/внутреннего
воздуха

C-108 (5)

Двигатель управления заслонкой
выбора режима

C-109 (4)

Силовой транзистор

C-110 (2)

Двигатель вентилятора

C-111 (12)

Жгуты комбинированной
электропроводки приборной панели
и правой передней двери

C-112 (24-BR) Жгуты комбинированной

электропроводки приборной панели
и правой передней двери

C-115 (3)

Внутренняя передающая антенна
в сборе (передняя) <KOS>

C-116 (1-B)

Выключатель стояночного тормоза

C-117 (5)

Двигатель управления заслонкой
воздушного смесителя

C-118 (2)

Термодатчик радиатора

C-119 (12)

панель управления кондиционером

C-120 (6-B)

Адаптер аудиосистемы

C-121 (32-Y)

SRS-ECU

C-122 (24-Y)

SRS-ECU

C-123 (6-B)

датчик положения педали
акселератора

C-124 (24)

Соединитель (CAN3)

C-125 (12)

Жгуты комбинированной
электропроводки приборной панели
и левой передней двери

C-126 (24-BR) Жгуты комбинированной

электропроводки приборной панели
и левой передней двери

C-127 (16-BR) Объединенный жгут проводов

приборной панели и передней
электропроводки

C-128 (22)

Объединенный жгут проводов
приборной панели и передней
электропроводки

C-129 (2)

Объединенный жгут проводов
приборной панели и передней
электропроводки

C-130 (12)

Объединенный жгут проводов
приборной панели и жгута проводов
крыши

C-131 (6-GR)

Переключатель ручной коррекции
положения фар

C-132 (4)

Переключатель управления AFS

C-133 (24)

Соединение отсутствует

C-134 (4)

Выключатель подушки безопасности
пассажира

C-135 (6)

Выключатель ASC

C-136 (1-GR)

Соединение отсутствует

C-137 (6-B)

Проверка датчика ускорения и угловой
скорости <ASC>

C-138 (2)

Резервный разъем (для жгута
проводов прицепа) <ASC>

ПРИБОРНАЯ ПАНЕЛЬ

СХЕМЫ КОМПОНОВКИ

80-8

ПРИБОРНАЯ ПАНЕЛЬ (ПРОДОЛЖЕНИЕ)

Цветовая

маркировка

разъемов

B : Черный

BR: Коричневый

G: Зеленый

GR: Серый

L: Синий

Нет: Молочно-белый

O: Оранжевый

R: Красный

V: Фиолетовый

Y: Желтый

Жгут проводов

приборной

панели

Контактная пружина

Вспомогательный жгут

проводов рулевого управления

C-213

C-212

C-211

C-210

C-209

C-208

C-207

C-206

C-205

C-204

C-203

AE

Рулевая колонка

C-202

C-201

C

-201

–

-213

Значок

соединения

AC605708

C-201 (10)

Подрулевой переключатель

C-202 (5-R)

Пульт управления аудиосистемой на
рулевом колесе

C-203 (4-L)

Выключатель круиз-контроля

C-204 (5)

Комбинация контактной пружины
и вспомогательного жгута проводов
рулевого управления

C-205 (6)

Контактная пружина

C-206 (1)

Кнопка звукового сигнала

C-207 (4-Y)

Подушка безопасности водителя
(пиропатрон)

C-208 (4-Y)

Контактная пружина

C-209 (4-Y)

Соединение отсутствует

C-210 (3)

Лопаточный переключатель передач

C-211 (5)

Датчик угла поворота рулевого колеса
<AFS или ASC>

C-212 (6)

Переключатель зажигания

C-213 (12)

Датчик напоминания о ключе

ПРИБОРНАЯ ПАНЕЛЬ

СХЕМЫ КОМПОНОВКИ

80-9

ПРИБОРНАЯ ПАНЕЛЬ (ПРОДОЛЖЕНИЕ)

AC

Блок реле

Цветовая маркировка

разъемов

B : Черный

BR: Коричневый

G: Зеленый

GR: Серый

L: Синий

Нет: Молочно-белый

O: Оранжевый

R: Красный

V: Фиолетовый

Y: Желтый

C-307

C-306

C-305

C-304

C-315

C-313

C-314

C-312

C-316

C-317

C-311

C-310

C-308

C-309

C-303

C-302

C-301

ETACS-ECU

C

-301

–

-317

Значок

соединения

AC607744

C-301 (24)

Комбинация жгута проводов панели
инструментов и ETACS-ECU

C-302 (4)

Соединение отсутствует

C-303 (4)

Реле вентилятора

C-304 (16)

Комбинация переднего жгута
проводов и ETACS-ECU

C-305 (4)

Реле подогрева сиденья

C-306 (4)

Реле обогревателя заднего стекла

C-307 (2-B)

Комбинация переднего жгута
проводов и ETACS-ECU

C-308 (1-GR)

Комбинация жгута проводов панели
инструментов и блока реле

C-309 (2-B)

Комбинация переднего жгута
проводов и ETACS-ECU

C-310 (4)

Соединение отсутствует

C-311 (20)

Комбинация жгута проводов пола
и ETACS-ECU

C-312 (16)

Комбинация переднего жгута
проводов и ETACS-ECU

C-313 (16-BR) Комбинация жгута проводов пола

и ETACS-ECU

C-314 (2)

Комбинация жгута проводов пола
и ETACS-ECU

C-315 (19)

Комбинация жгута проводов панели
инструментов и ETACS-ECU

C-316 (6)

Комбинация жгута проводов крыши
и ETACS-ECU

C-317 (15)

Комбинация жгута проводов панели
инструментов и ETACS-ECU

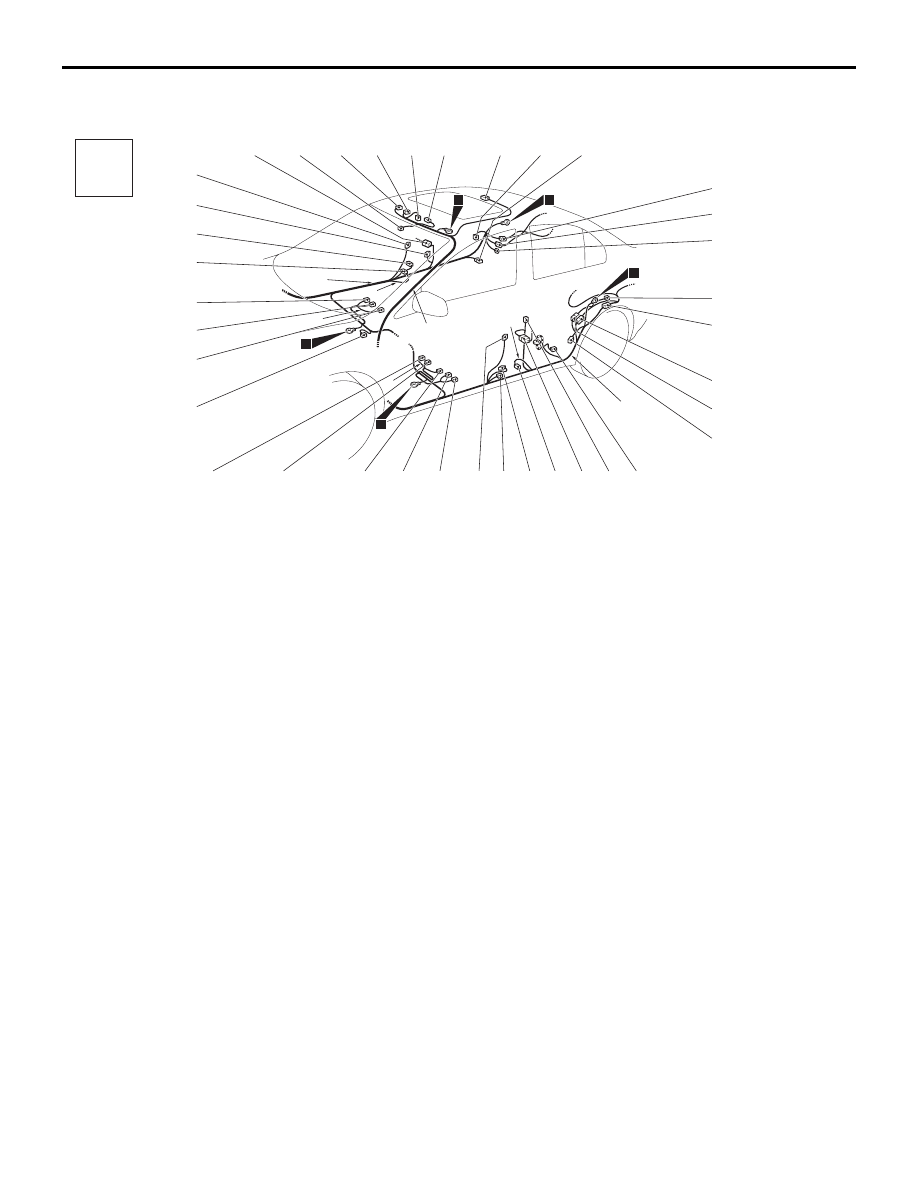

ПОЛ И ПОТОЛОК

СХЕМЫ КОМПОНОВКИ

80-10

ПОЛ И ПОТОЛОК

M1801000902624

Цветовая маркировка разъемов

B : Черный

BR: Коричневый

G: Зеленый

GR: Серый

L: Синий

Нет: Молочно-белый

O: Оранжевый

R: Красный

V: Фиолетовый

Y: Желтый

D-38

D-37

D-36

D-35

D-34

D-33

D-32

D-31

D-30

D-29

D-28

D-27

D-26

D-25

D-24

D-23

D-22

D-21

D-20

D-19

D-18

D-17

D-16

D-14

D-39

D-13

D-12

D-11

D-09

D-08

D-07

D-06

D-05

D-04

D-03

D-02

D-01

D

Значок

соединения

22

23

11

8

9

Жгут

проводов

пола

Жгут

проводов

крыши

Жгут

проводов

пола

Y

Y

Y

Y

AB

AC613137

D-01

(10)

Объединенный жгут проводов пола
и задней правой двери

D-02

(4)

Датчик контроля освещения
<Автоматическое управление
освещением>

D-03

(3)

Освещение передней части салона

D-04

(3)

Соединение отсутствует

D-05

(6-B)

Переключатель люка крыши

D-06

(10-GR) Узел электродвигателя люка крыши

D-07

(2-GR)

Освещение задней части салона

D-08

(3)

Переключатель задней правой двери

D-09

(2)

Объединенный жгут проводов пола
и топливной системы

D-11

(2-Y)

Объединенный жгут проводов пола
и задний правый жгут проводов пола

D-12

(22)

Объединенный жгут проводов пола
и задний правый жгут проводов пола

D-13

(1-GR)

Соединение отсутствует

D-14

(2-Y)

Объединенный жгут проводов пола
и задний левый жгут проводов пола

D-16

(24-BR) Объединенный жгут проводов пола

и задний левый жгут проводов пола

D-17

(18)

Объединенный жгут проводов пола
и задний левый жгут проводов пола

D-18

(3)

Переключатель задней левой двери

D-19

(5-GR)

Узел топливного насоса и манометра

D-20

(3)

Узел наружной передающей антенны
(со стороны водителя)

D-21

(10)

Объединенный жгут проводов пола
и задней левой двери

D-22

(2-B)

Преднатяжитель левого ремня
безопасности

D-23

(2-Y)

Датчик бокового удара (левый)

D-24

(12)

J/C (5)

D-25

(3)

Переключатель передней левой двери

D-26

(18)

Аудиоусилитель

D-27

(14)

Аудиоусилитель

D-28

(4-B)

Узел обогрева левого сиденья

D-29

(2-B)

Датчик ремня безопасности
(со стороны водителя)

D-30

(2-Y)

Модуль левой боковой подушки
безопасности (пиропатрон)

D-31

(4-B)

Кислородный датчик (задн.)

D-32

(2-Y)

Модуль правой боковой подушки
безопасности (пиропатрон)

D-33

(2-B)

Датчик ремня безопасности
(со стороны пассажира)

D-34

(4-B)

Узел обогрева правого сиденья

D-35

(2-B)

Преднатяжитель правого ремня
безопасности

D-36

(2-Y)

Датчик бокового удара (правый)

D-37

(3)

Узел наружной передающей антенны
(со стороны пассажира)

D-38

(3)

Переключатель передней правой
двери

D-39

(8)

Соединение отсутствует
