70-1

ГРУППА 70

РАСПОЛОЖЕНИЕ

ДЕТАЛЕЙ

СОДЕРЖАНИЕ

РЕЛЕ  . . . . . . . . . . . . . . . . . . . . . . . . .

70-2

ECU  . . . . . . . . . . . . . . . . . . . . . . . . . .

70-3

ДАТЧИК . . . . . . . . . . . . . . . . . . . . . . .

70-6

СОЛЕНОИД И ЭЛЕКТРОМАГ-



НИТНЫЙ КЛАПАН . . . . . . . . . . . . . .

70-12

ПЛАВКАЯ ПЕРЕМЫЧКА
И ПРЕДОХРАНИТЕЛЬ  . . . . . . . . . . .

70-13

ДИАГНОСТИЧЕСКИЙ РАЗЪЕМ  . . .

70-15

КАБЕЛЬ «МАССЫ»  . . . . . . . . . . . . .

70-15

«МАССА» . . . . . . . . . . . . . . . . . . . . . .

70-16

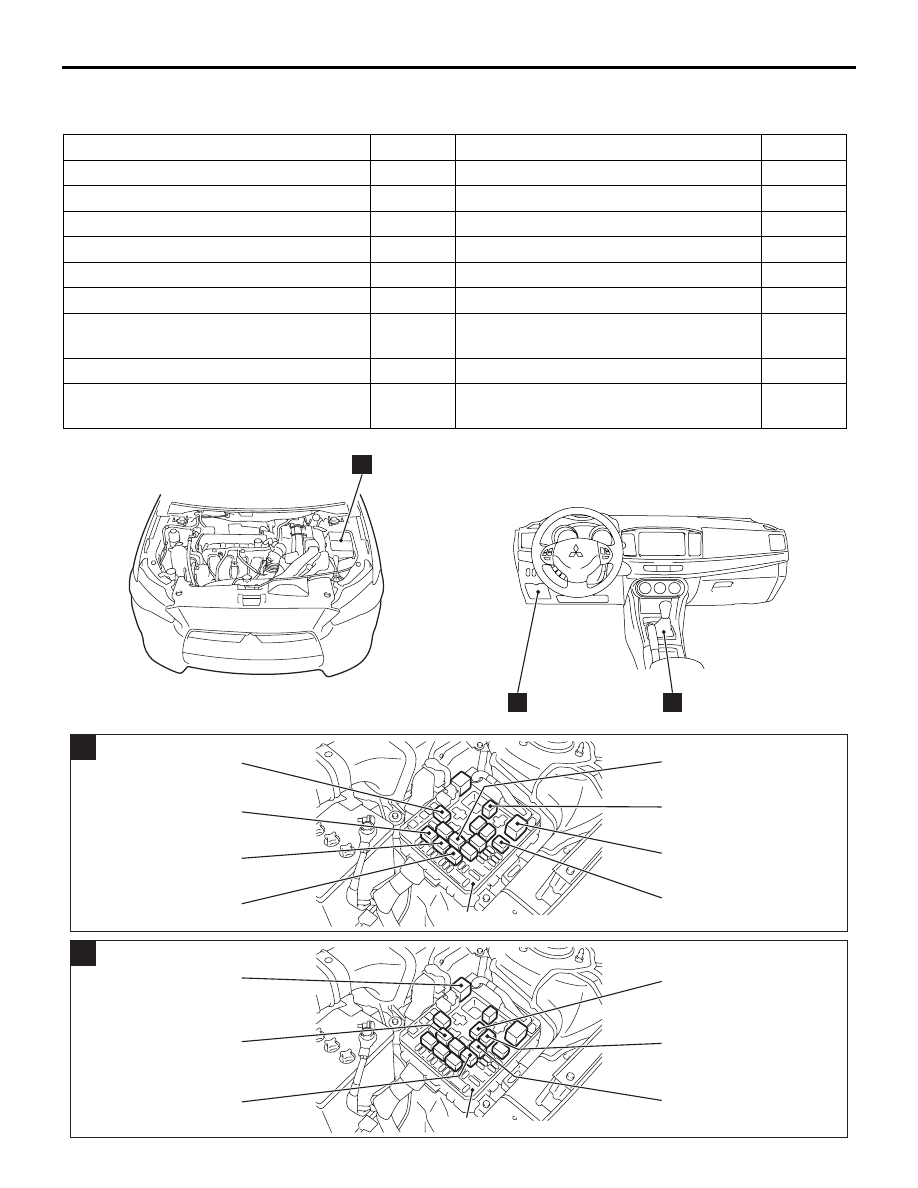

РЕЛЕ

РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

70-2

РЕЛЕ

M1701000401191

Наименование

Символ

Наименование

Символ

Реле компрессора кондиционера

A

Реле омывателя фары

A

Реле вентилятора

B

Реле подогрева сиденья

B

Реле вентилятора конденсатора

A

Реле звукового сигнала

A

Реле управления вариатором

A

Реле инжектора

A

Реле управления двигателем

A

Реле вентилятора радиатора

A

Реле управления вентилятором

A

Реле обогревателя заднего стекла

B

Реле передней противотуманной
фары

A

Реле управления блокировкой
переключения передач <вариатор>

C

Реле фары (дальний свет)

A

Реле стартера

A

Реле фары (ближний свет)

A

Реле сервопривода дроссельного
клапана

A

AC607487AD

A

B

C

Блок реле

Реле компрессора

кондиционера

Реле звукового сигнала

Реле передней

противотуманной

фары

Реле сервопривода

дроссельного

клапана

Реле фары (ближний свет)

Реле управления

двигателем

Реле управления

вентилятором

Реле омывателя фары

AD

A

AC605626

AC612144

Блок реле

Реле управления

вариатором

Реле фары (дальний свет)

Реле вентилятора

радиатора

Реле инжектора

Реле стартера

Реле вентилятора

конденсатора

AE

A

AC605626

AC612144

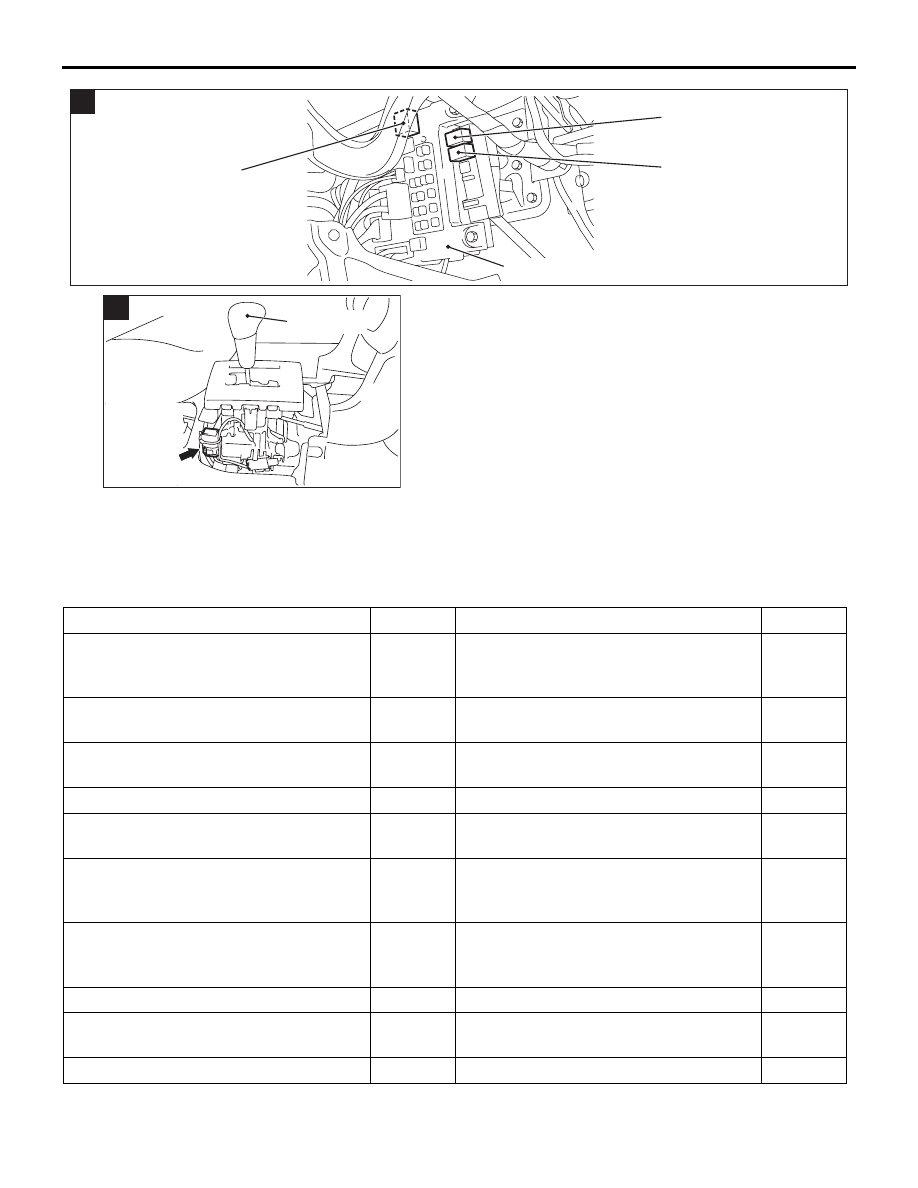

Реле подогрева сиденья

Реле обогревателя

заднего стекла

ETACS-ECU

Реле вентилятора

AD

B

AC605627

Селектор

диапазонов

Реле управ-

ления бло-

кировкой

переклю-

чения

передач

C

<Вариатор>

AE

AC606952

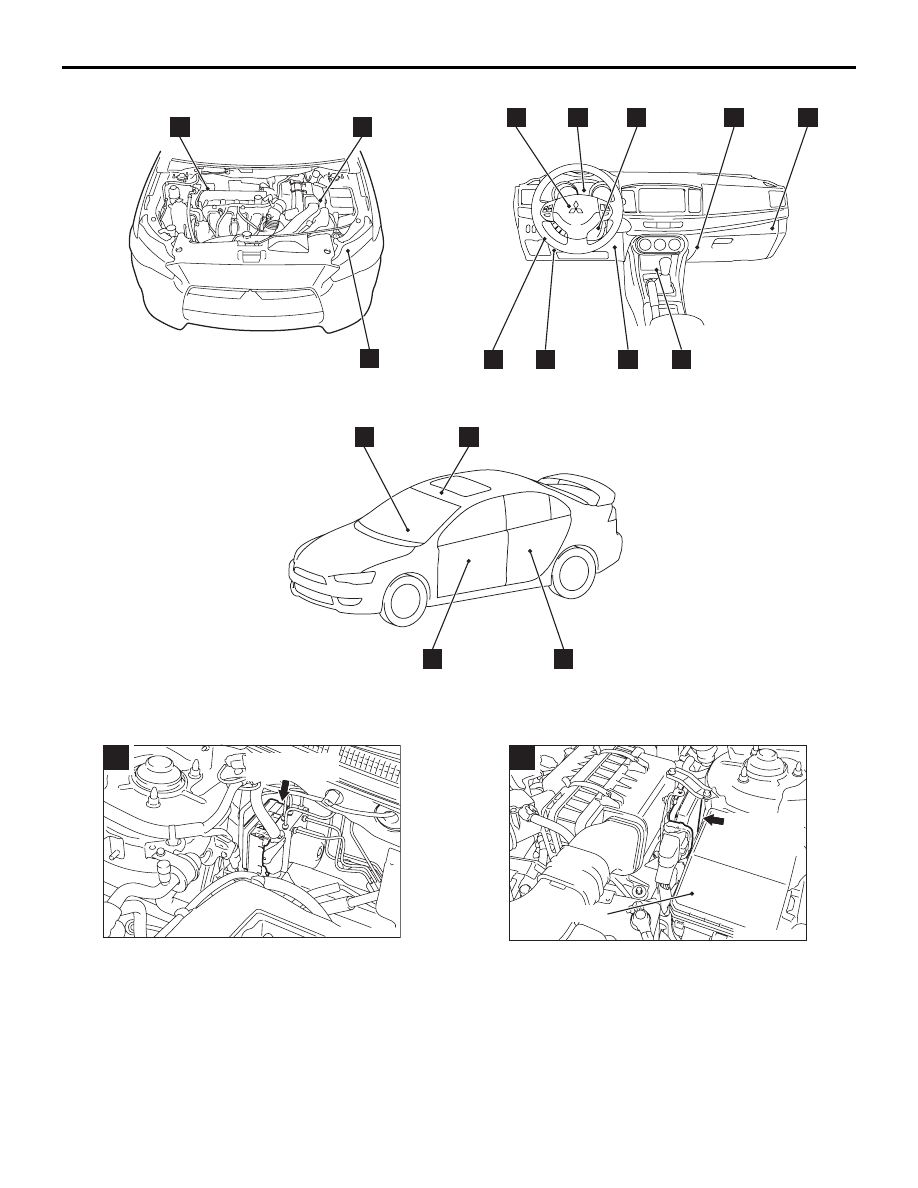

ECU

РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

70-3

ECU

M1701000500753

Наименование

Символ

Наименование

Символ

Блок управления кондиционером

G

Вспомогательный выключатель
переднего стеклоподъемника
(включая ЦП)

M

ABS-блок управления

A

Блок-фара (с ECU управления
газоразрядным устройством)

C

AFS-ECU

H

ECU системы автокоррекции
положения фар

H

ASC-ECU

A

KOS-ECU

K

Подрулевой переключатель (с ECU
рулевой колонки)

D

Главный выключатель
электростеклоподъемников (с ЦП)

O

Комбинированная панель (с ЦП)

E

Вспомогательный выключатель
заднего стеклоподъемника (включая
ЦП)

P

ECU углового датчика/заднего
датчика <Система датчиков заднего
хода>

K

Антенный модуль приемника <KOS>

F

ECU вариатора

J

SRS-ECU

л

Блок управления двигателем

B

Электромотор люка крыши в сборе
(с ЦП)

N

ETACS-ECU

I

WCM <WCM>

F

AC607487AG

A

B

C

D

E

F

G

H

I

J

K

L

*

AC700323 AB

M

N

O

*

P

ECU

РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

70-4

ПРИМЕЧАНИЕ: *: установлено также на правой стороне.

ABS-ECU или

ASC-ECU

A

AD

AC605629

Блок реле

Блок

управления

двигателем

B

AC

AC605636
