BF

НЕ ИСПОЛЬЗОВАТЬ

b

c

d

a

MB991223

СИСТЕМА АВТОМАТИЧЕСКОГО КРУИЗ-КОНТРОЛЯ

УПРАВЛЕНИЕ ДВИГАТЕЛЕМ И ВЫБРОСАМИ

17-5

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ

СХЕМА ПОИСКА И УСТРАНЕНИЯ
НЕИСПРАВНОСТЕЙ С
ИСПОЛЬЗОВАНИЕМ КОДОВ
ДИАГНОСТИКИ

M1172002000741

См. ГРУППУ 00

− Как использовать пункты меню

сервиса для устранения
неисправностей/проверки

Стр.00-6



MB991223

a: MB991219
b: MB991220
c: MB991221
d: MB991222

Комплект кабелей

a: Комплект

измерительных кабелей
для испытаний

b: Кабель для светодиода
c: Переходник кабеля для

светодиода

d: Пробник

Измерение напряжения
и сопротивления при поиске
и устранении неисправностей

a: Проверка контактного

давления штыря разъема

b: Осмотр цепей питания
c: Осмотр цепей питания
d: Присоединение

коммерческого тестера

MB992006

MB992006

Дополнительный тонкий
пробник

Измерение напряжения
и сопротивления при поиске
и устранении неисправностей

MB992110

MB992110

Комплект измерительных
кабелей блока управления
электроустановки

Измерение оконечного
напряжения на блоке
управления двигателем

MB992143

MB992143

Комплект измерительных
кабелей для испытаний

Измерение напряжения на
разъеме TPS

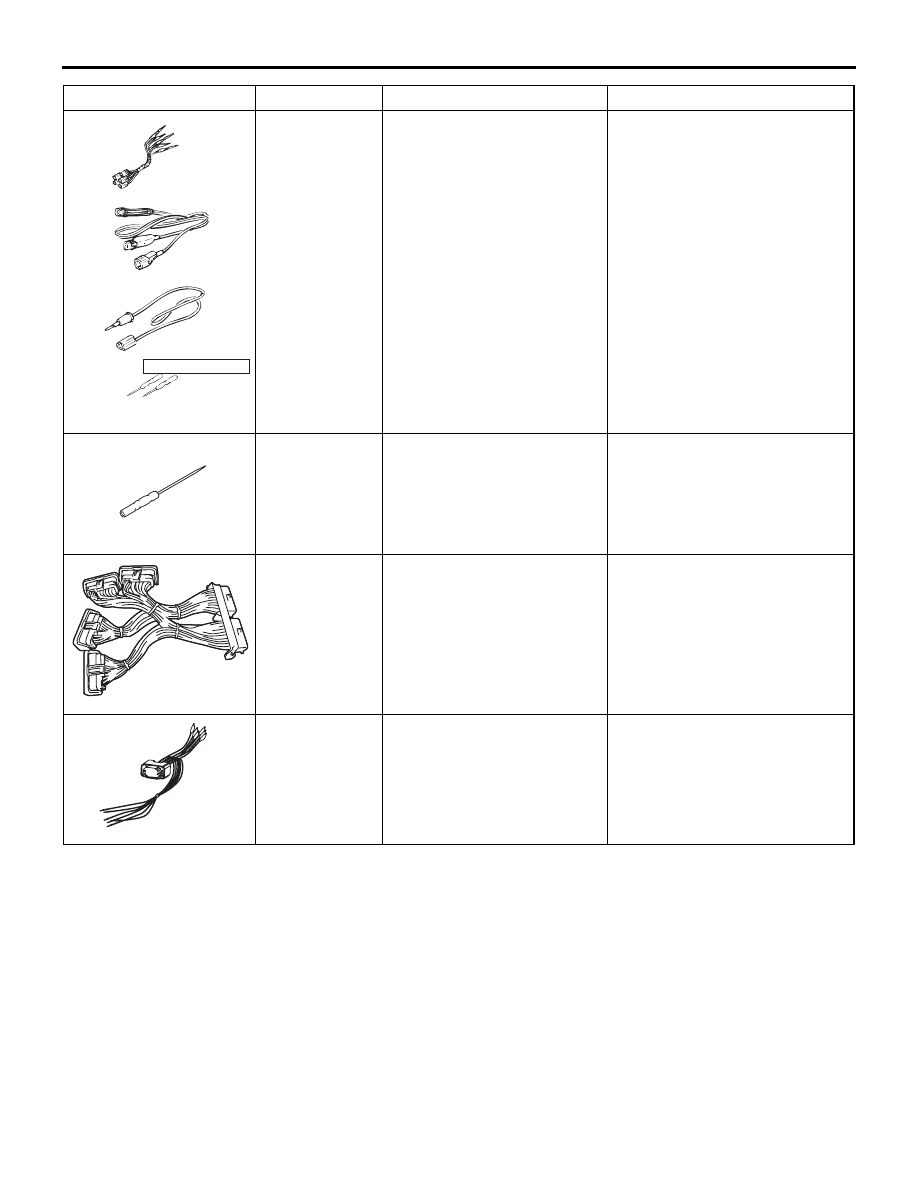

Инструмент

Номер

Название

Применение

СИСТЕМА АВТОМАТИЧЕСКОГО КРУИЗ-КОНТРОЛЯ

УПРАВЛЕНИЕ ДВИГАТЕЛЕМ И ВЫБРОСАМИ

17-6

ФУНКЦИЯ ДИАГНОСТИКИ

M1172002100607

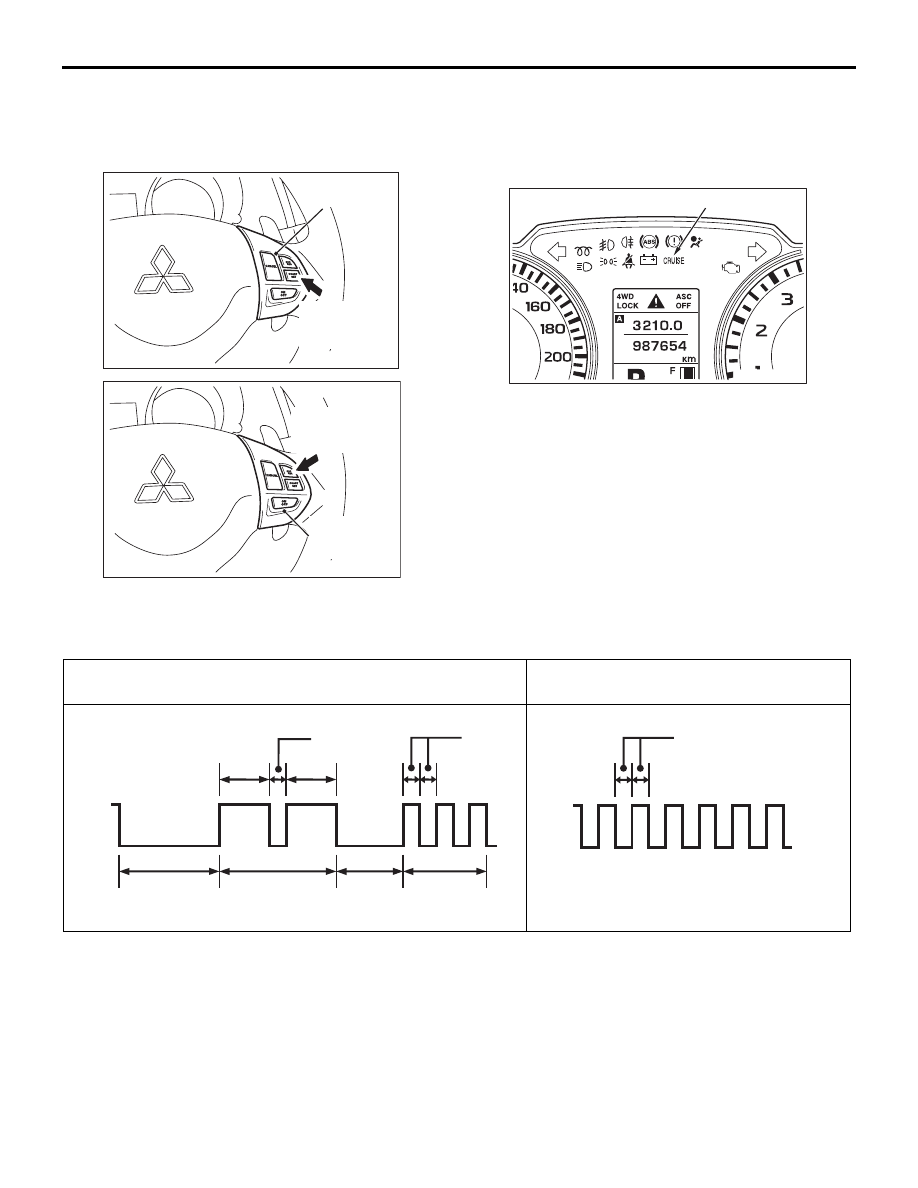

СПОСОБ СЧИТЫВАНИЯ КОДА
ДИАГНОСТИКИ

Выключатель

круиз-контроля

AH

Выключатель

«COAST/SET»:

ВКЛ

AC611100

Выключатель

«ACC/RES»:

ВКЛ

Выключатель

круиз-

контроля

AI

AC611100

1. Повернуть ключ зажигания в положение

«ВКЛ», нажимая выключатель «COAST/SET».
Затем, не позднее, чем через секунду
отпустить выключатель «COAST/SET»
и нажать выключатель «ACC/RES».

AD

Индикатор круиз-контроля

AC607886

2. Считать код диагностики, следя за мигающими

сигналами сигнальной лампы круиз-контроля,
расположенной на комбинированном счетчике.

Метод отображения результатов диагностики при использовании сигнальной лампы
круиз-контроля

Когда установлен код диагностики номер 23

Когда не установлено никакого кода
диагностики

0,5 с

1,5 с

AC

1,5 с

0,5 с

Первая

цифра

Деление:

2 с

Десять знаков

Время

паузы: 3 с

OFF

ON

AC604884

Непрерывные сигналы

включения/выключения

с интервалом 0,25 с

0,25 с

OFF

ON

AC

AC604885

ПРИМЕЧАНИЕ: Другие пункты проводимой на автомобиле диагностики также выдаются как
импульсы напряжения, соответствующие числам диагностического кода.

СПОСОБ УДАЛЕНИЯ КОДА
ДИАГНОСТИКИ

Отсоединить кабель отрицательной клеммы
аккумулятора.

СИСТЕМА АВТОМАТИЧЕСКОГО КРУИЗ-КОНТРОЛЯ

УПРАВЛЕНИЕ ДВИГАТЕЛЕМ И ВЫБРОСАМИ

17-7

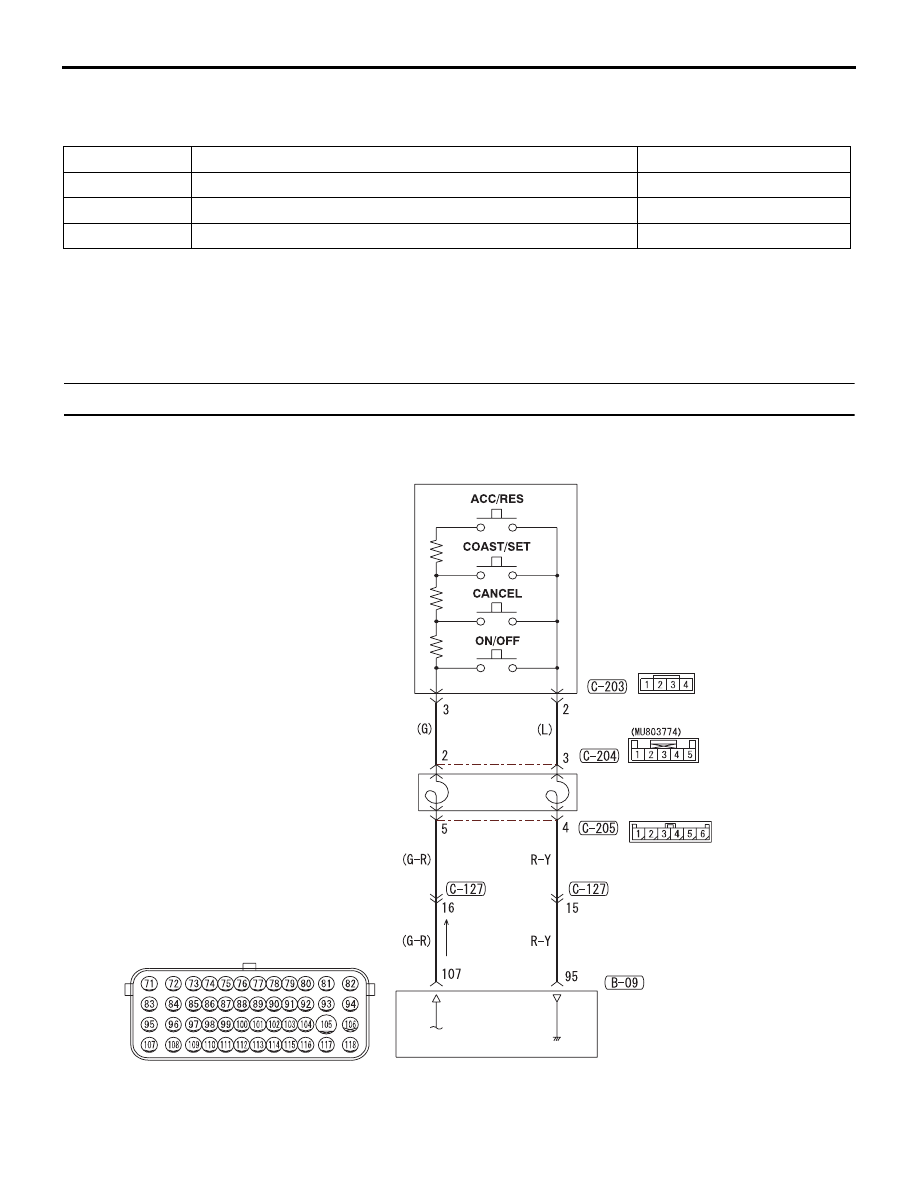

ТАБЛИЦА ПРОВЕРКИ ДЛЯ КОДОВ
ДИАГНОСТИКИ

M1172002200693

Код №

Пункт диагностики

Ссылочная страница

15

Система выключателей круиз-контроля

Стр.17-7

22

Система выключателя стоп-сигнала

Стр.17-13

23

Блок управления двигателем и связанные с ним детали

Стр.17-17

ПРОЦЕДУРЫ ИСПОЛЬЗОВАНИЯ
КОДОВ ДИАГНОСТИКИ
НЕИСПРАВНОСТЕЙ

Код №15: Система выключателя круиз-контроля

AB

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     Sl: Серебристый

Цепь выключателя круиз-контроля

AC700128

ВЫКЛЮЧАТЕЛЯ

КРУИЗ-КОНТРОЛЯ

КОНТАКТНАЯ

ПРУЖИНА

БЛОК

УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ

Аккумуляторная

батарея

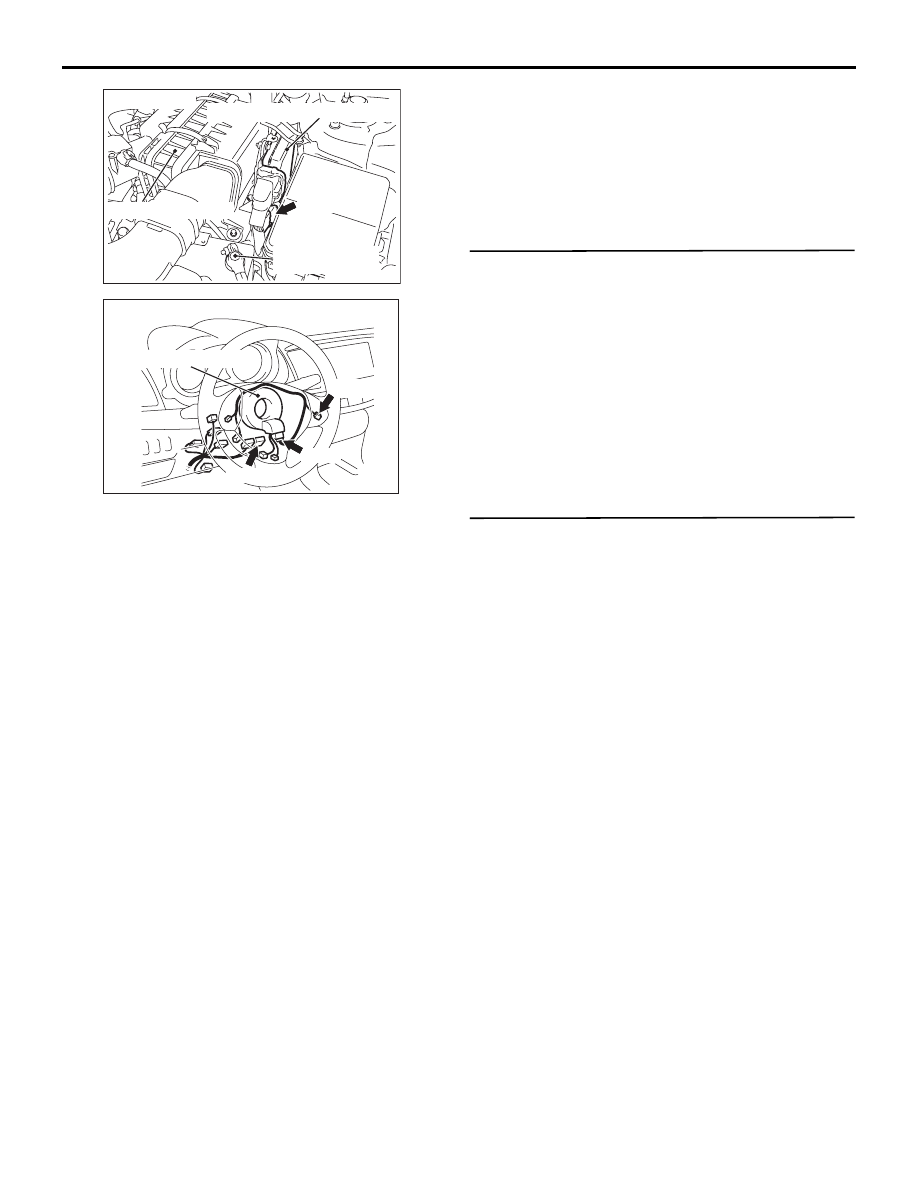

Блок управления двигателем

Разъем: B-09

Воздухоочиститель

AC

B-09 (GR)

AC611191

Разъемы: C-203, C-204, C-205

C-203 (L)

C-204

Контактная пружина

AC

C-205

AC700129

СИСТЕМА АВТОМАТИЧЕСКОГО КРУИЗ-КОНТРОЛЯ

УПРАВЛЕНИЕ ДВИГАТЕЛЕМ И ВЫБРОСАМИ

17-8

ФУНКЦИОНИРОВАНИЕ

Данная цепь анализирует сигналы каждого
выключателя («ON/OFF», «CANCEL»,
«COAST/SET» и «ACC/RES») комбинированного
выключателя круиз-контроля. Блок управления
двигателем определяет состояние выключателя
круиз-контроля, измеряя напряжение, показанное
ниже.

• Когда все выключатели ВЫКЛ: 4,7 − 5,0 вольт

• Когда выключатель «ON/OFF» ВКЛ:

0

− 0,5 вольт

• Когда выключатель «CANCEL» ВКЛ:

1,0

− 1,8 вольт

• Когда выключатель «COAST/SET» ВКЛ:

2,3

− 3,0 вольт

• Когда выключатель «ACC/RES» ВКЛ:

3,5

− 4,2 вольт

УСЛОВИЯ ВЫДАЧИ КОДА
ДИАГНОСТИКИ

Если оказывается воздействие на выключатель
круиз-контроля, то этот код диагностики будет
установлен, когда напряжение на разъеме блока
управления двигателем отличается от
стандартного значения.
Или этот код устанавливается, когда выключатель
«COAST/SET» или «ACC/RES» застрял
в положении ВКЛ.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Поврежденная электропроводка или разъем.

• Неисправность выключателя круиз-контроля.

• Неисправность часовой пружины.

• Неисправность блока управления двигателем.

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка по перечню данных.
Используя тестер M.U.T.-III, выполнить проверку
по перечню данных (см. справочную таблицу
перечня данных

Стр.17-28

).

• Пункт 75: Выключатель «CANCEL (ОТМЕНА)»

• Пункт 86: Выключатель «ON/OFF»

(ВКЛ/ВЫКЛ)

• Пункт 91: Выключатель «ACC/RES»

• Пункт 92: Выключатель «COAST/SET»

Q: Результаты проверки в норме?

ДА :

Переход к шагу 18.

НЕТ :

Переход к шагу 2.

ШАГ 2. Измерить напряжение на разъеме
C-203 выключателя круиз-контроля.
(1) Снять модуль подушки безопасности водителя

(см. ГРУППУ 52B

− Модуль подушки

безопасности водителя

Стр.52B-180

).

(2) Снять выключатель круиз-контроля с рулевого

колеса вместе с присоединенным разъемом
(см.

Стр.17-37

).

(3) Присоединить кабель, отсоединенный при

снятии модуля подушки безопасности
пассажира, к отрицательной клемме
аккумулятора.

(4) Повернуть ключ зажигания в положение

«ВКЛ» и не изменять положение выключателя
круиз-контроля (все выключатели
круиз-контроля должны находиться
в положении ВЫКЛ).

(5) Измерить напряжение между разъемом C-203

(вывод №3) выключателя круиз-контроля
и землей с присоединенным разъемом C-203
выключателя круиз-контроля.

OK: 4,7

− 5,0 В

(6) Перевести ключ зажигания в положение

«БЛОКИРОВКА» (ВЫКЛ).

(7) Установить выключатель круиз-контроля

на рулевое колесо (см.

Стр.17-37

).

Q: Результаты проверки в норме?

ДА :

Переход к шагу 9.

НЕТ :

Переход к шагу 3.
