САЛЬНИК КОЛЕНЧАТОГО ВАЛА

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-43

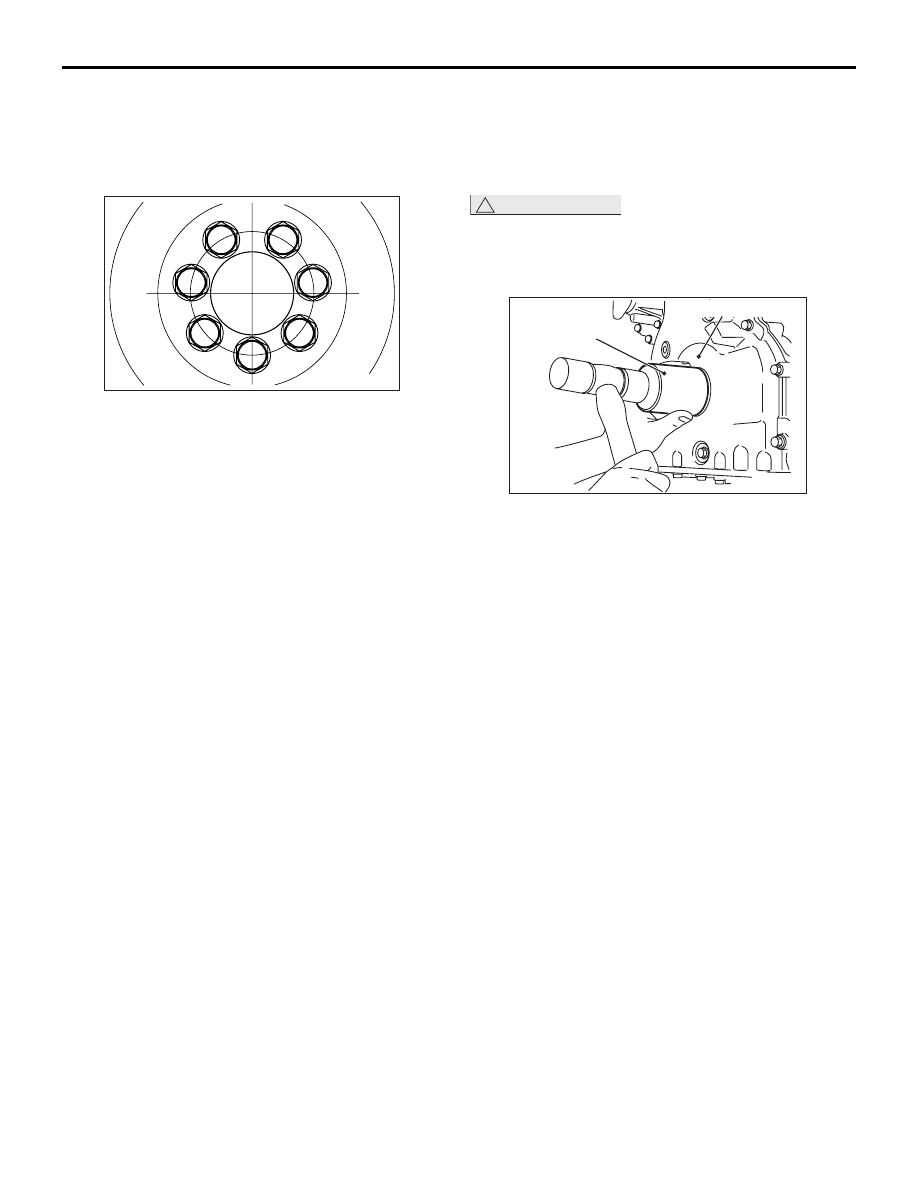

5. Нанести указанное уплотнение на резьбу

болтов ведущего диска <вариатор> или болтов
маховика <МКПП>.

Рекомендованный герметик: Three bond
1324 или эквивалент

6. Затянуть болты крепления ведущего диска

<вариатор> или болты крепления маховика
<МКПП> до указанного момента затяжки
в порядке, указанном на рисунке.

Момент затяжки: 40 Нм

7. Повторно затянуть болты крепления ведущего

диска <вариатор> или болты крепления
маховика <МКПП> до указанного момента
затяжки в порядке, указанном на рисунке.

Момент затяжки: 130 Нм

>>C<< УСТАНОВКА ПЕРЕДНЕГО
САЛЬНИКА КОЛЕНЧАТОГО ВАЛА

1. Нанести небольшое количество моторного

масла по всему внутреннему диаметру кромки
переднего сальника коленчатого вала.

!

ОСТОРОЖНО

При установке переднего сальника
коленчатого вала следует не допускать
повреждений переднего сальника коленчатого
вала.

2. При помощи специального инструмента

«Основание устройства для снятия
и установки втулки» (MB991448) запрессовать
передний сальник коленчатого вала до скоса
картера цепи ГРМ.

AC609796

1

2

3

4

5

6

7

AD

Картер цепи ГРМ

MB991448

AB

3

C50676

A

ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-44

ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ

СНЯТИЕ И УСТАНОВКА

M1112004002446

Операции перед снятием
• Уменьшение давления в топливопроводе [см. ГРУППА

13А

− Сервис без демонтажа, отсоединение

топливного насоса (как сократить давление

трубопроводов)

Стр.13A-301

].

• Снятие переднего нижнего (B) и бокового (правого)

защитных кожухов моторного отделения (см. ГРУППА

51

− Защитный кожух

Стр.51-17

).

• Слив охлаждающей жидкости (см. ГРУППА 14 −

Обслуживание без демонтажа, Замена охлаждающей

жидкости

Стр.14-10

).

• Снятие впускного шланга воздухоочистителя

и воздухоочистителя в сборе (см. ГРУППА 15

−

Воздухоочиститель

Стр.15-3

).

• Снятие катушки зажигания (см. ГРУППА 16 − Система

зажигания, катушка зажигания

Стр.16-31

).

• Снятие распорки (см. ГРУППА 42А − Распорка

Стр.42A-11

).

• Снятие выпускного коллектора (см. ГРУППА 15 −

Выпускной коллектор

Стр.15-7

).

• Снятие распорки (см. ГРУППА 13А − Корпус

дроссельной заслонки в сборе

Стр.13A-317

).

• Снятие штифта гидравлического насоса (см. ГРУППА

14

− Гидравлический насос

Стр.14-17

).

Операции после установки
• Установка штифта гидравлического насоса

(см. ГРУППА 14

− Гидравлический насос

Стр.14-17

).

• Установка корпуса дроссельной заслонки в сборе

(см. ГРУППА 13А

− Корпус дроссельной заслонки

в сборе

Стр.13A-317

).

• Установка выпускного коллектора (см. ГРУППА 15 −

Выпускной коллектор

Стр.15-7

).

• Установка распорки (см. ГРУППА 42А − Распорка

Стр.42A-11

).

• Установка катушки зажигания (см. ГРУППА 16 −

Система зажигания, катушка зажигания

Стр.16-31

).

• Установка впускного шланга воздухоочистителя

и воздухоочистителя в сборе (см. ГРУППА 15

−

Воздухоочиститель

Стр.15-3

).

• Заливка охлаждающей жидкости (см. ГРУППА 14 −

Обслуживание без демонтажа, Замена охлаждающей

жидкости

Стр.14-10

).

• Установка переднего нижнего (B) и бокового (правого)

защитных кожухов моторного отделения (см. ГРУППА

51

− Защитный кожух

Стр.51-17

).

• Проверка течи топлива

ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-45

5

14

13

12

11

10

N

7

20 ± 2 Нм

3

AB

24 ± 3 Нм

N

2

4

6

8

9

1

AC613537

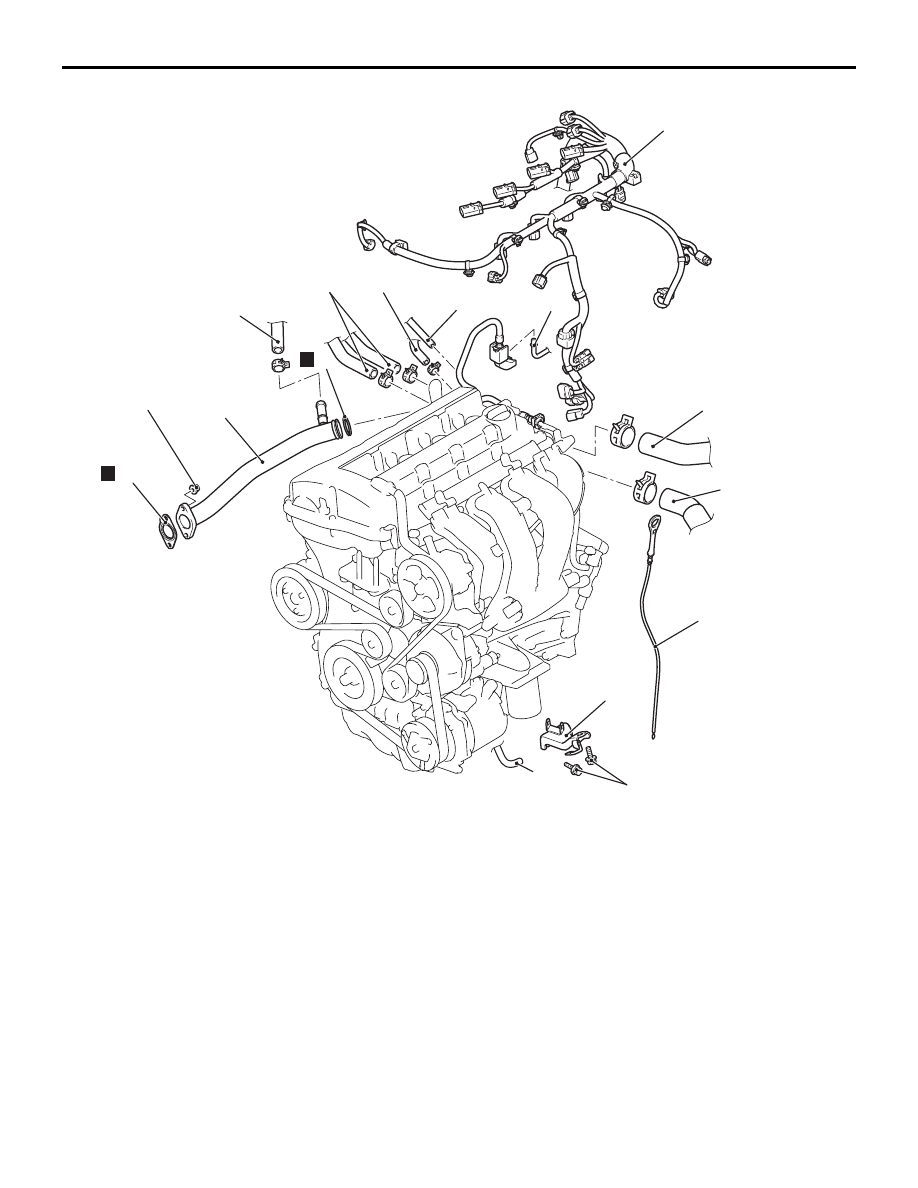

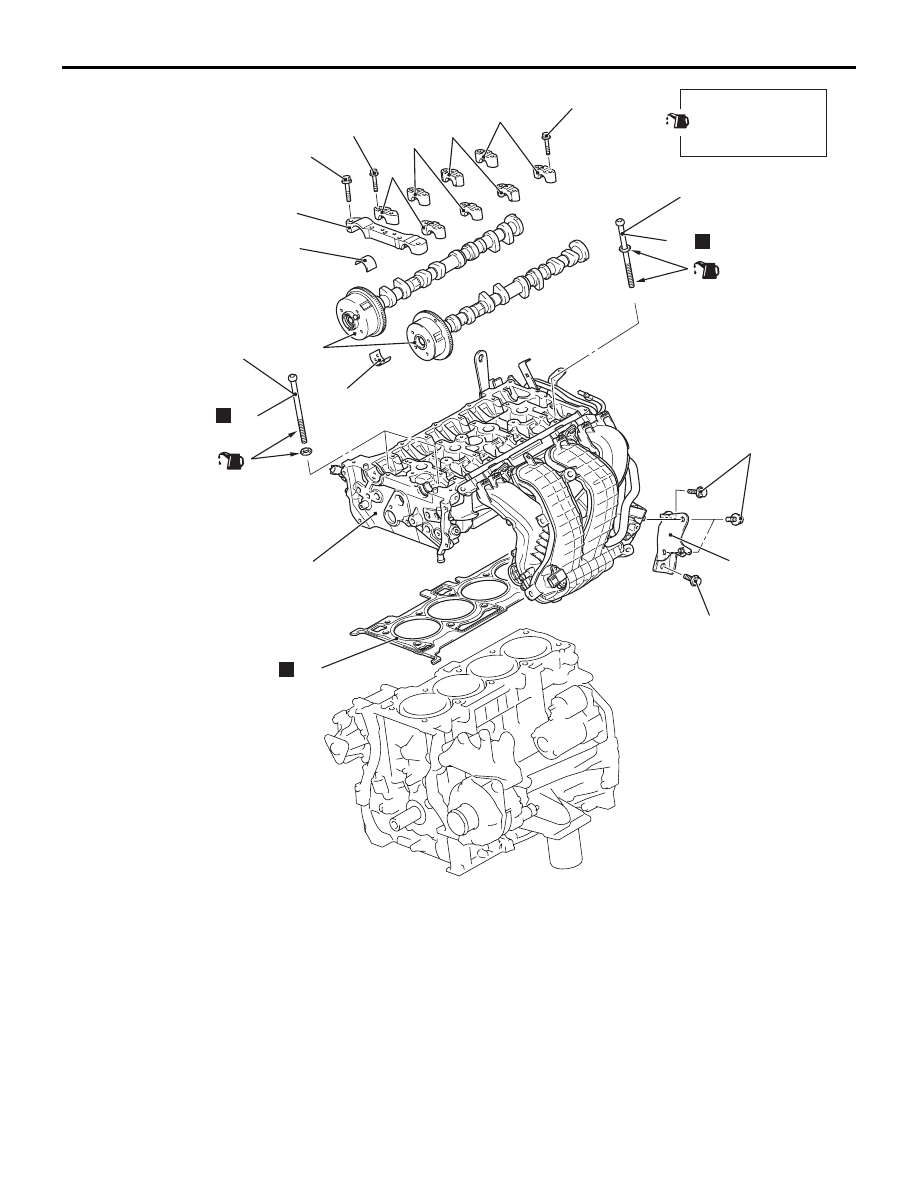

Последовательность
демонтажа

1.

Соединение жгута
электропроводки управления

2.

Соединение верхнего шланга
радиатора

3.

Соединение нижнего шланга
радиатора

4.

Соединение шланга отопителя

5.

Соединение шланга магистрали
системы охлаждения <МКПП>
или возвратного шланга системы
охлаждения B <вариатор>.

6.

Трубопровод насоса
охлаждающей жидкости

7.

Прокладка трубопровода
системы охлаждения

8.

Уплотнительное кольцо

9.

Соединение вакуумного шланга
корпуса

10. Соединение вакуумного шланга

усилителя тормозов

11. Щуп для замера уровня

моторного масла

12. Кронштейн впускного коллектора
13. Соединение шланга вентиляции

крышки головки цилиндров

<<

A

>>

>>

F

<<

14. Соединение топливного шланга

высокого давления

Последовательность
демонтажа (Продолжение)

ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-46

20 ± 2 Нм

20 ± 2 Нм

23

<Холодный двигатель>

от 35 ± 2 Нм до +180° ± 2°

<Холодный двигатель>

от 35 ± 2 Нм до +180° ± 2°

(Моторное масло)

(Моторное масло)

Перед установкой

смажьте моторным

маслом все дви-

жущиеся части.

22

16

N

25

N

12 ± 1 Нм

от 17 ± 3 Нм до 30 ± 2 Нм

19

18

15

17

20

12 ± 1 Нм

N

21

26

24

27

AB

AC613538

Последовательность
демонтажа

•

Цепь ГРМ (см.

Стр.11A-53

).

<<

B

>>

>>

E

<<

15. Передняя крышка подшипника

распределительного вала
в сборе

>>

C

<<

16. Подшипник распределительного

вала

<<

C

>>

>>

D

<<

17. Крышка подачи масла

к подшипнику
распределительного вала

<<

C

>>

>>

D

<<

18. Крышка подшипника

распределительного вала

<<

C

>>

>>

D

<<

19. Крышка подшипника

распределительного вала

<<

C

>>

>>

D

<<

20. Крышка упорного подшипника

распределительного вала

>>

C

<<

21. Распределительный вал

и звездочка распределительного
вала в сборе

>>

C

<<

22. Подшипник распределительного

вала

23. Кронштейн B впускного

коллектора

Последовательность
демонтажа (Продолжение)
