СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-26

ЗУММЕР ПРЕДУПРЕЖДЕНИЯ



О МОРОЗЕ

Зуммер издает звук когда зажигание включено и
температура окружающего воздуха составляет
3

°С и ниже.

ФУНКЦИЯ ЗУММЕРА НАПОМИНАНИЯ



О СТОЯНОЧНОМ ТОРМОЗЕ

Зуммер издает звук когда включено зажигание,
стояночный тормоз не отключен (включен рычаг
привода стояночного тормоза) и по шине CAN
передается информация о том, что скорость
автомобиля составляет 8 км/ч и более.

ЗУММЕР НАПОМИНАНИЯ ОБ ОТДЫХЕ

Зуммер издает звук при наступлении времени
отдыха, заданного на многофункциональном
дисплее.

ЗУММЕР ОБЛАСТИ ОТОБРАЖЕНИЯ
НЕИСПРАВНОСТЕЙ НА
МНОГОФУНКЦИОНАЛЬНОМ ДИСПЛЕЕ

Зуммер издает звук, когда на
многофункциональном дисплее при
возникновении ошибки отображается область
отображения неисправностей

ЗУММЕР ФУНКЦИИ
ПОЛЬЗОВАТЕЛЬСКОЙ НАСТРОЙКИ
ЭБУ ETACS

Зуммер издает звук каждый раз при вхождении в
режим пользовательской настройки функций ЭБУ
ETACS или при выполнении пользовательской
настройки.

ФУНКЦИЯ ЗУММЕРА ЛЮКА КРЫШИ

Зуммер издает звук при включении выключателя
люка когда включена блокировка
электростеклоподъемников.

ЗУММЕР РАБОТЫ КОНДИЦИОНЕРА,
ЗУММЕР РАБОТЫ АУДИОСИСТЕМЫ

Зуммер издает звук по сигналу запроса
срабатывания зуммера, поступающему от
кондиционера или радио и проигрывателя
компакт-дисков.

ЗУММЕР РАБОТЫ ПЕРЕКЛЮЧАТЕЛЯ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ

Зуммер издает звук при задействовании
переключателя многофункционального дисплея
или реостата.

ФУНКЦИЯ ЗУММЕРА УКАЗАТЕЛЯ
ПОВОРОТА

Зуммер издает звук синхронно с работой
указателя поворота.

СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ОБЩАЯ ИНФОРМАЦИЯ

M2545200200104

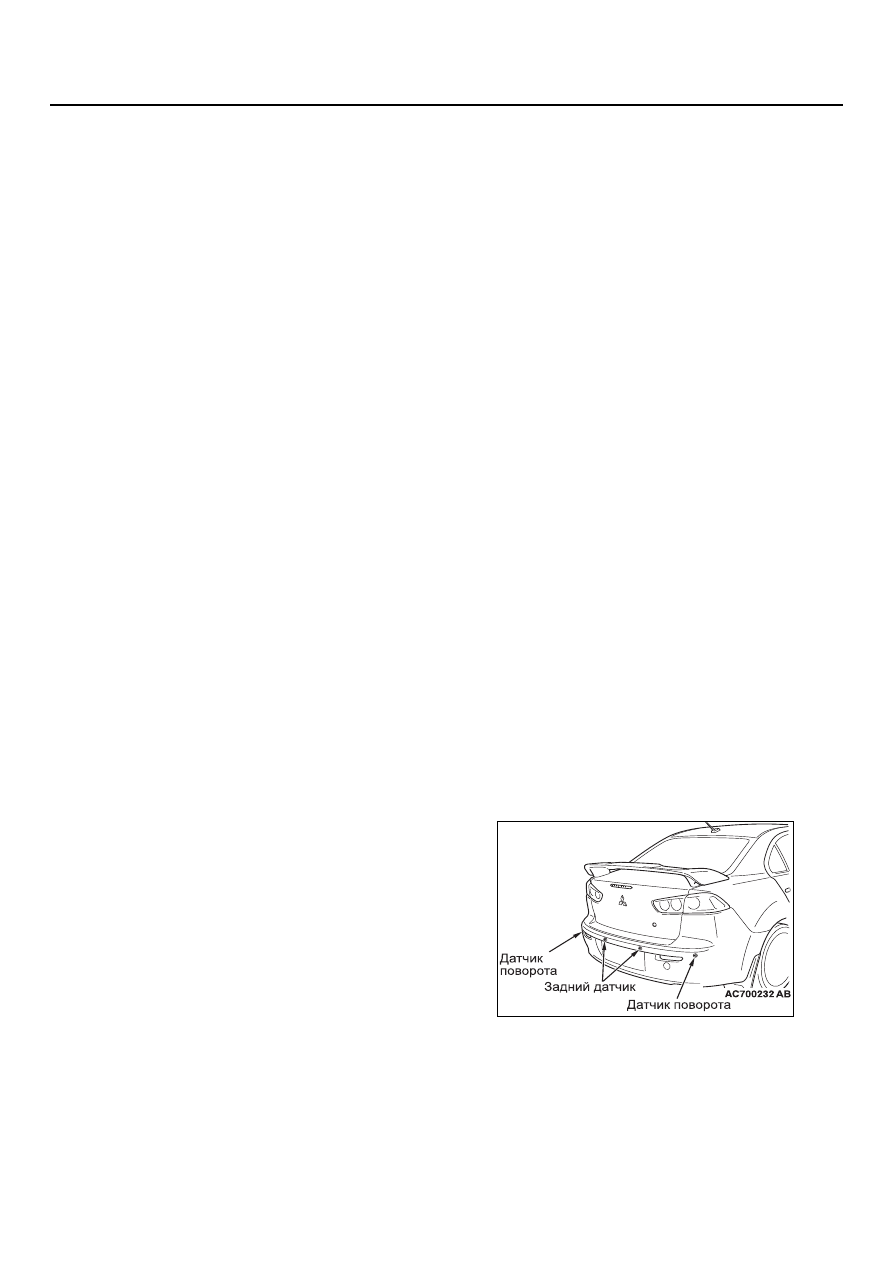

В углах заднего бампера установлены
ультразвуковые датчики и задний бампер
обнаруживает препятствия по углам автомобиля.
Эти датчики используются для информирования
водителя о расстоянии до препятствии при
помощи зуммера ЭБУ угловых датчиков/задних
датчиков и повышают безопасность и
управляемость автомобиля во время въезда в
гараж и парковки в узком пространстве.

СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-27

• Система автоматически активируется при

включении заднего хода

• В зависимости от того, оборудован

автомобиль фаркопом или нет, можно
переключать режим работы датчиков между
стандартным режимом и режимом работы с
фаркопом. В режиме работы с фаркопом
система работает так, чтобы исключать из
области обнаружения зону, в которой
находится фаркоп.

ПРИМЕЧАНИЕ. Область обнаружения датчиков зависит от температуры и влажности.
Препятствия, которые находятся ниже бампера и бордюры, которые ниже датчика, могут
обнаруживаться с трудом.

ПРИНЦИП РАБОТЫ

ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ СИСТЕМЫ ДАТЧИКОВ ЗАДНЕГО ХОДА

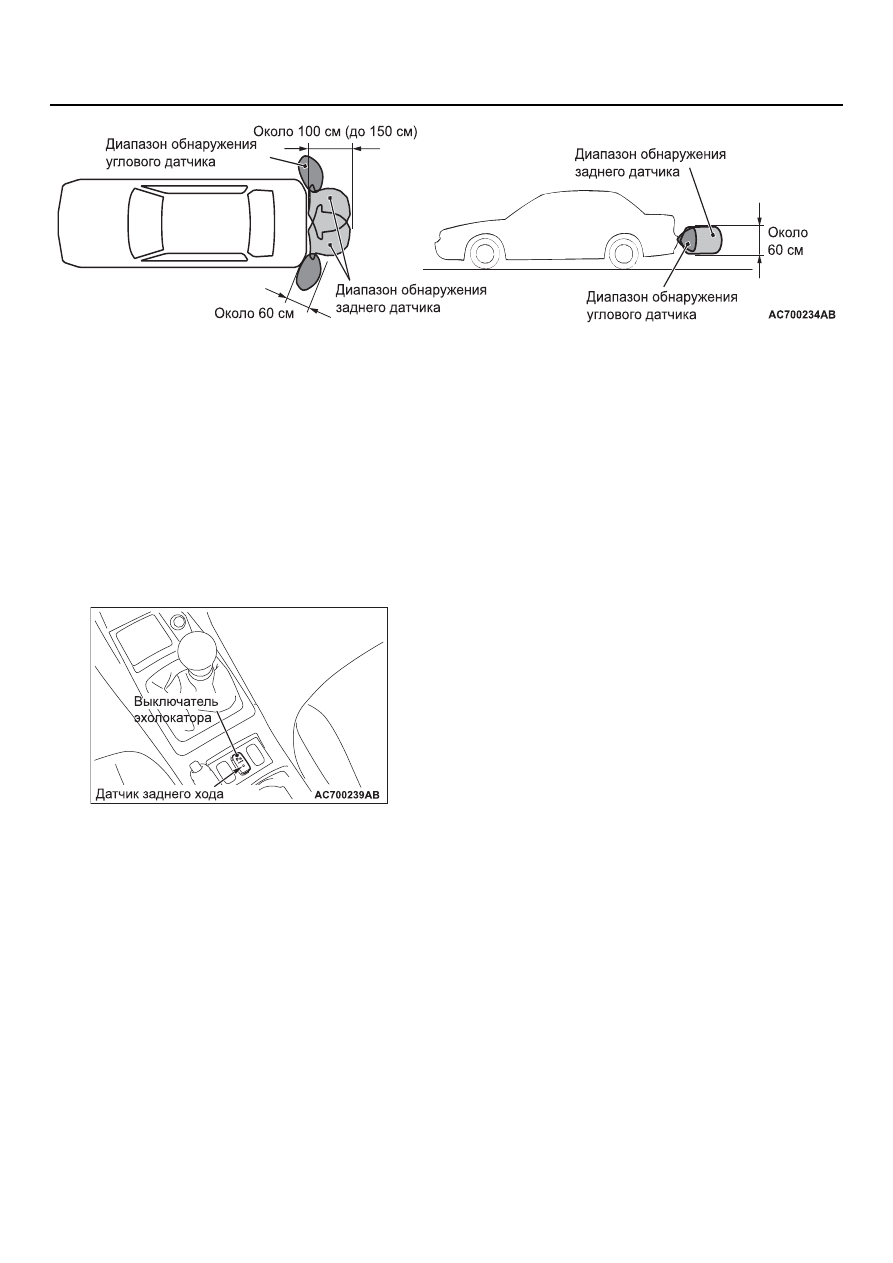

Систему можно включать (датчик заднего хода:
ВКЛ) и выключать (датчик заднего хода: ВЫКЛ)
при включении задней передачи и включении
выключателя эхолокатора.

ПЕРЕКЛЮЧЕНИЕ В РЕЖИМ РАБОТЫ С ФАРКОПОМ

Переключите рычаг в положение "R" (задний ход),
нажмите и удерживайте выключатель
эхолокатора в течение 3 секунд. Таким образом
можно переключиться из обычного режима в
режим работы с фаркопом.

ДЛИТЕЛЬНОСТЬ СИГНАЛА ЗУММЕРА

Для угловых датчиков/задних датчиков зуммер
издает одинаковый звук. Звук, издаваемый
зуммером ЭБУ угловых датчиков/задних датчиков
зависит от расстояния до самого близкого
препятствия.

СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-28

Расстоя-
ние меж-
ду задним
датчиком
и препятс-
твиями

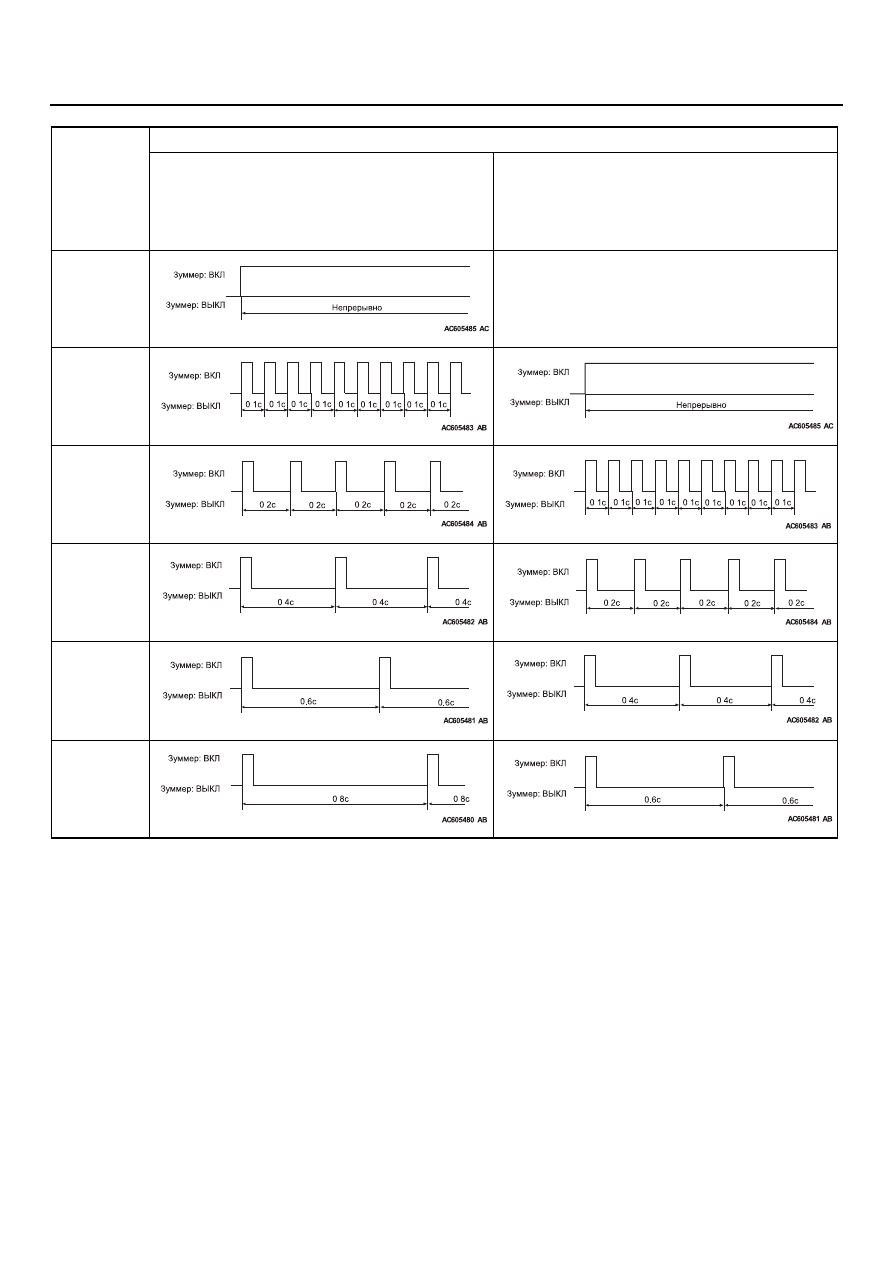

Длительность сигнала зуммера
Стандартный режим

Режим работы с фаркопом

Менее 40
см (при-
близитель-
но)

Зуммер: ВЫКЛ

Приблизи-
тельно от
40 до 60 см

Приблизи-
тельно от
60 до 80 см

Приблизи-
тельно от
80 до



100 см

Приблизи-
тельно от
100 до



120 см

Приблизи-
тельно от
120 до



150 см

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

ГНЕЗДО ДЛЯ ПОДКЛЮЧЕНИЯ ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-29

ФУНКЦИЯ САМООТКЛЮЧЕНИЯ

1. При обнаружении ультразвукового шума

зуммер издает непрерывный звук низкой
частоты. При исчезновении ультразвукового
шума нормальный режим работы
восстанавливается немедленно.

2. При возникновении неисправностей, таких как

разрыв цепи датчика, датчик отключается и
зуммер в течение 5 секунд издает звук
высокой частоты. При получении нормального
сигнала нормальное состояние
восстанавливается.

3. При возникновении неисправности в системе

индикатор датчиков заднего хода мигает с
интервалом в 0,8 секунды до возврата
системы в нормальное состояние. Однако при
выключении системы при помощи
выключателя индикатор прекращает мигать.

ГНЕЗДО ДЛЯ ПОДКЛЮЧЕНИЯ ДОПОЛНИТЕЛЬНОГО

ОБОРУДОВАНИЯ

ОБЩАЯ ИНФОРМАЦИЯ

M2544400200279

Для удобства использования дополнительных
принадлежностей в автомобиле установлено
гнездо для подключения дополнительного
оборудования.

Расстоя-
ние меж-
ду
боковым
датчиком
и препятс-
твиями

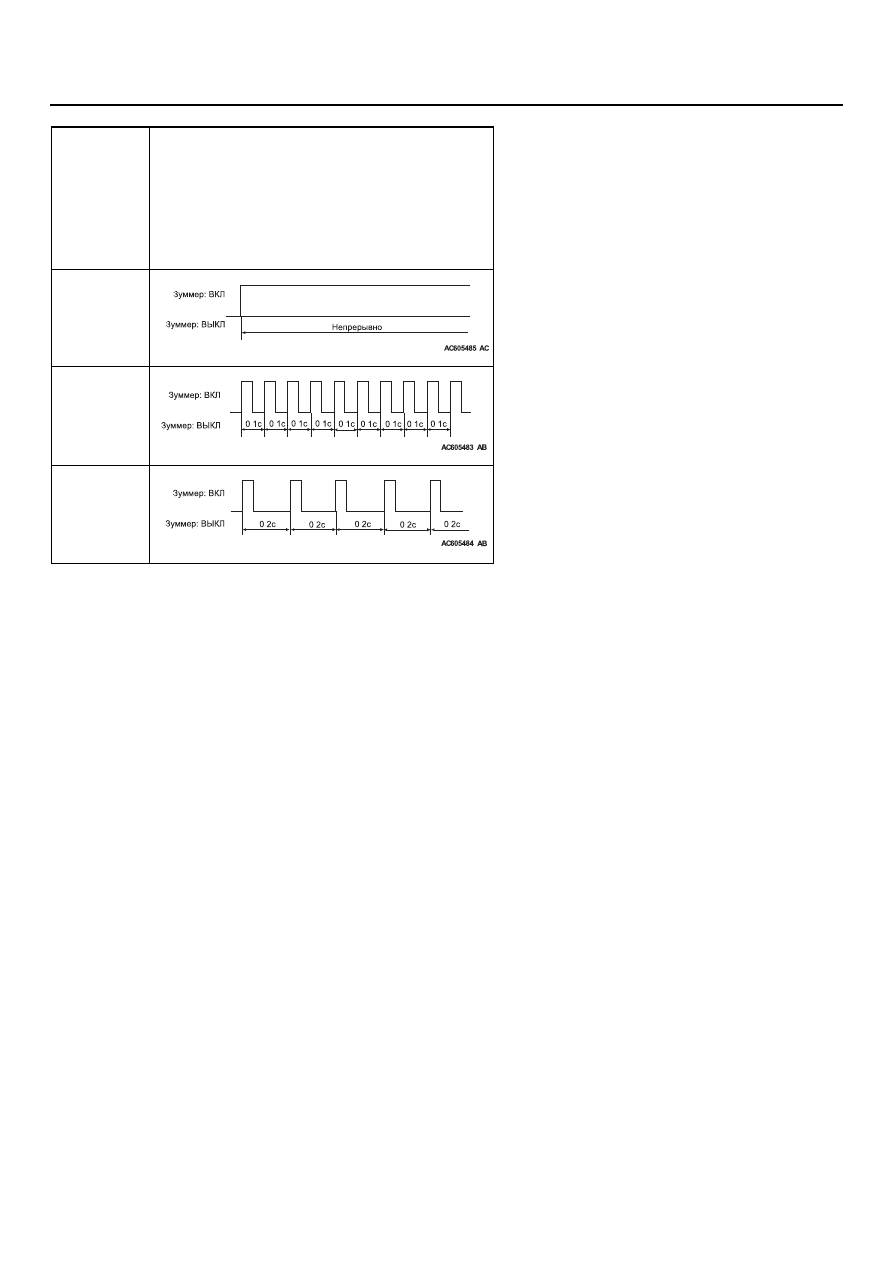

Длительность сигнала зуммера

Менее



25 см (при-
близитель-
но)

Приблизи-
тельно от
25 до 40 см

Приблизи-
тельно от
40 до 60 см

,

,

,

,

,

,

,

,

,

,

,

,

,

,
