Mitsubishi Lancer X. Руководство - часть 82

ОПИСАНИЕ УСТРОЙСТВА И ПРИНЦИП РАБОТЫ

АКТИВНОЕ УПРАВЛЕНИЕ КУРСОВОЙ УСТОЙЧИВОСТЬЮ (ASC)

35C-24

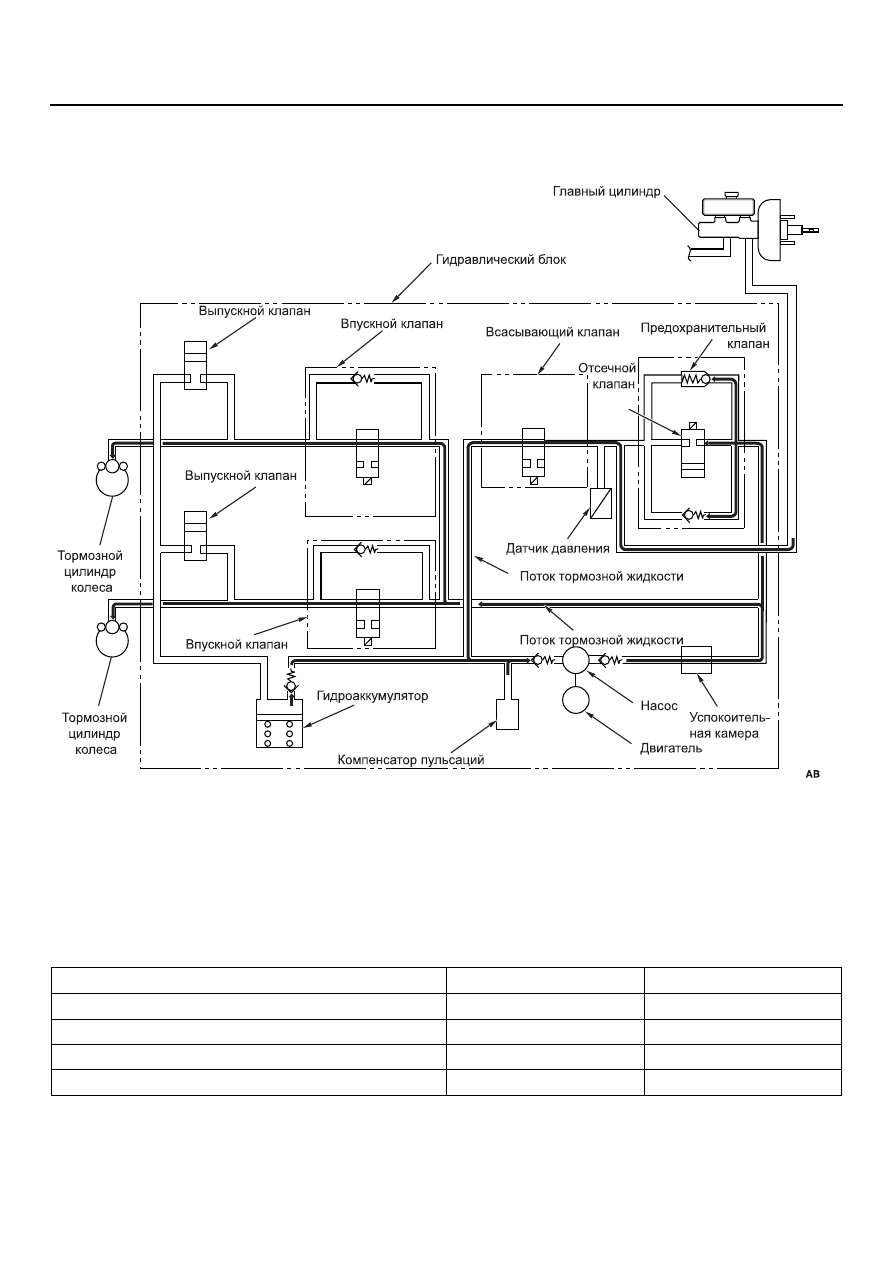

Когда давление тормозной жидкости снижается при обычном торможении и
срабатывании ABS

Тормозная жидкость, поступающая из тормозного
цилиндра колеса, хранится в гидроаккумуляторе.
После, при включении двигателя насоса,
накопленная тормозная жидкость возвращается в
главный цилиндр.

СОСТОЯНИЕ КЛАПАНОВ

AC700622

Элемент

Состояние питания

Открыт/закрыт

Отсечной клапан

ВЫКЛ

Открыт

Всасывающий клапан

ВЫКЛ

Закрыт

Впускной клапан

ВКЛ

Закрыт

Выпускной клапан

ВКЛ

Открыт

ОПИСАНИЕ УСТРОЙСТВА И ПРИНЦИП РАБОТЫ

АКТИВНОЕ УПРАВЛЕНИЕ КУРСОВОЙ УСТОЙЧИВОСТЬЮ (ASC)

35C-25

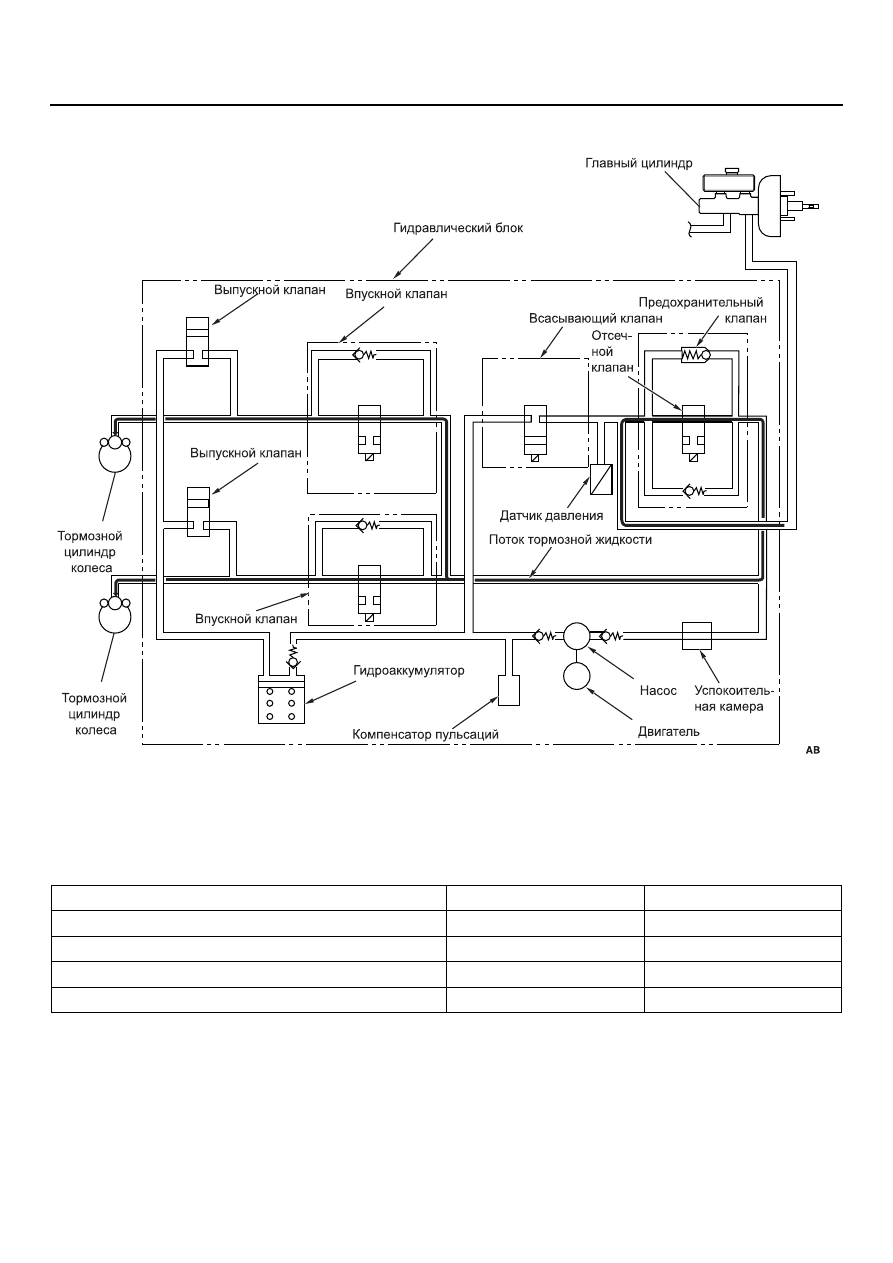

Когда ABS фиксирует давление тормозной жидкости

Система перекрывает впускной и выпускной
клапаны, чтобы зафиксировать давление
тормозной жидкости в тормозном цилиндре
колеса. Если тормозная жидкость накапливается
в гидроаккумуляторе, она возвращается в
главный цилиндр при включении двигателя
насоса.

СОСТОЯНИЕ КЛАПАНОВ

Элемент

Состояние питания

Открыт/закрыт

Отсечной клапан

ВЫКЛ

Открыт

Всасывающий клапан

ВЫКЛ

Закрыт

Впускной клапан

ВКЛ

Закрыт

Выпускной клапан

ВЫКЛ

Закрыт

ОПИСАНИЕ УСТРОЙСТВА И ПРИНЦИП РАБОТЫ

АКТИВНОЕ УПРАВЛЕНИЕ КУРСОВОЙ УСТОЙЧИВОСТЬЮ (ASC)

35C-26

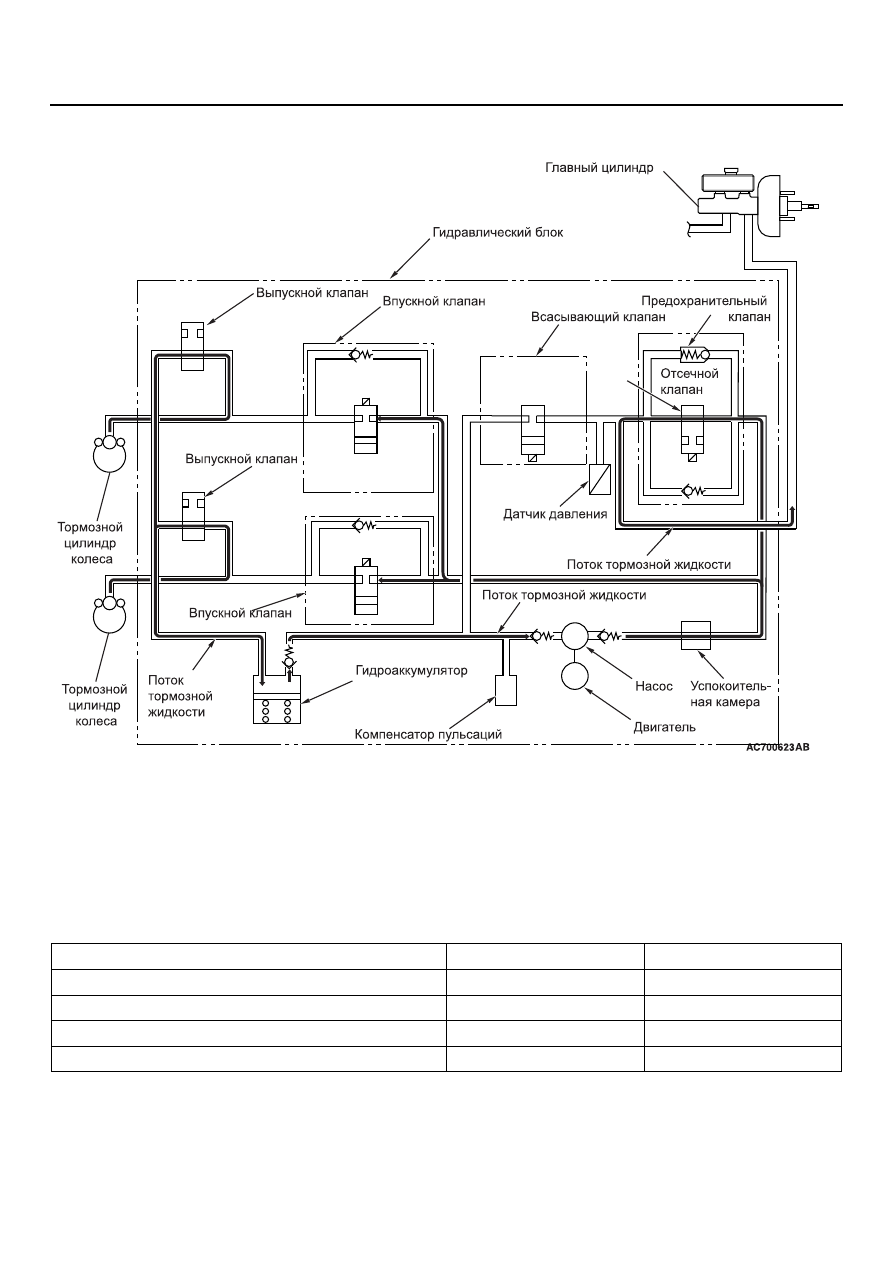

КОГДА ABS УВЕЛИЧИВАЕТ ДАВЛЕНИЕ ТОРМОЗНОЙ ЖИДКОСТИ

Чтобы увеличить давление тормозной жидкости в
тормозном цилиндре колеса, система открывает
впускной клапан, в то время как выпускной
клапан остается закрытым.

СОСТОЯНИЕ КЛАПАНОВ

AC700624

Элемент

Состояние питания

Открыт/закрыт

Отсечной клапан

ВЫКЛ

Открыт

Всасывающий клапан

ВЫКЛ

Закрыт

Впускной клапан

ВЫКЛ

Открыт

Выпускной клапан

ВЫКЛ

Закрыт

ОПИСАНИЕ УСТРОЙСТВА И ПРИНЦИП РАБОТЫ

АКТИВНОЕ УПРАВЛЕНИЕ КУРСОВОЙ УСТОЙЧИВОСТЬЮ (ASC)

35C-27

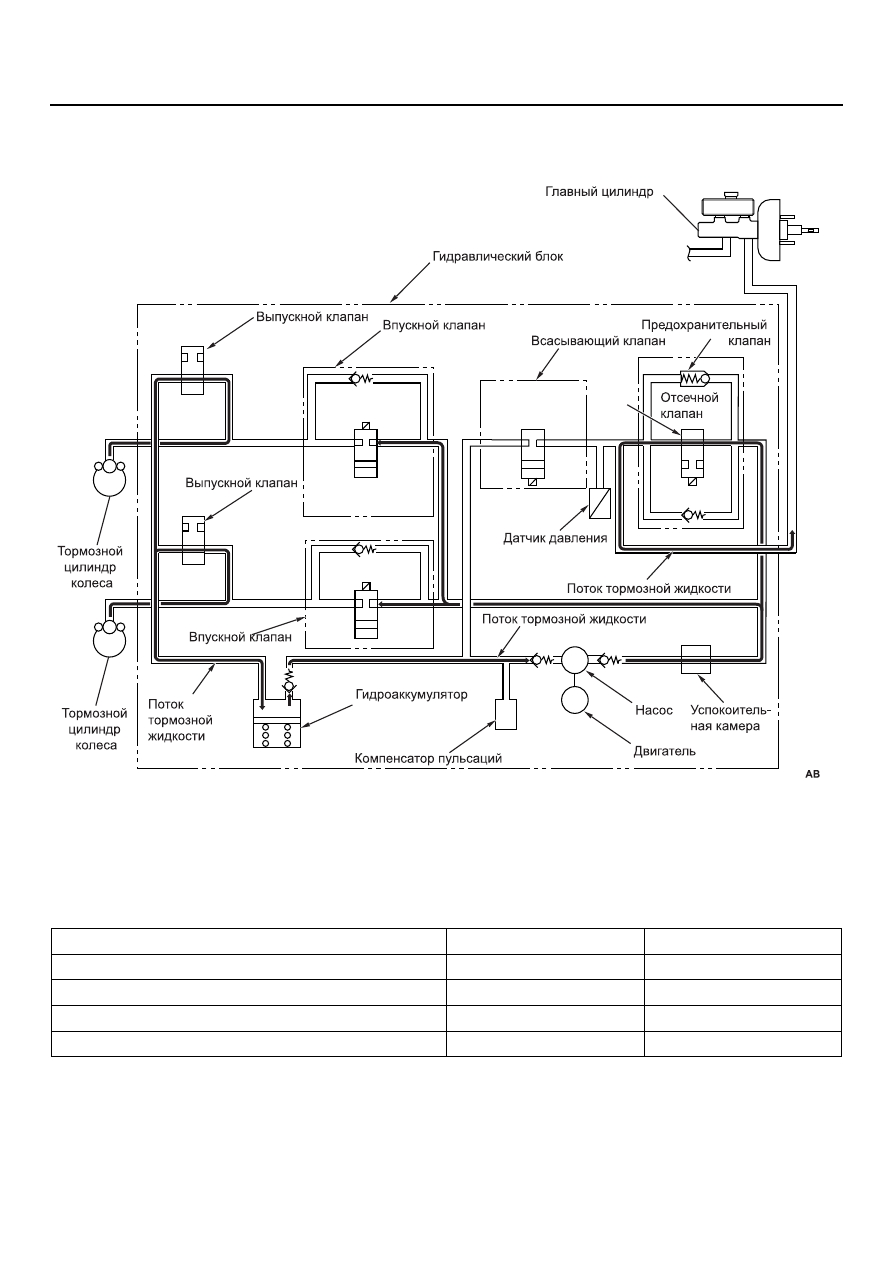

Когда ASC (или антипробуксовочная система) увеличивает давление тормозной
жидкости

Система закрывает отсечной клапан, перекрывая
магистраль от выпускного патрубка насоса в
главный цилиндр, и открывает всасывающий
клапан, открывая магистраль от главного
цилиндра во всасывающий патрубок насоса.
Тормозная жидкость из главного цилиндра
подается в тормозной цилиндр колеса.

СОСТОЯНИЕ КЛАПАНОВ

AC700625

Элемент

Состояние питания

Открыт/закрыт

Отсечной клапан

ВКЛ

Закрыт

Всасывающий клапан

ВКЛ

Открыт

Впускной клапан

ВЫКЛ

Открыт

Выпускной клапан

ВЫКЛ

Закрыт
