СИСТЕМА ВОЗДУХОЗАБОРА

СИСТЕМЫ ВОЗДУХОЗАБОРА И ВЫПУСКА

15-2

СИСТЕМА ВОЗДУХОЗАБОРА

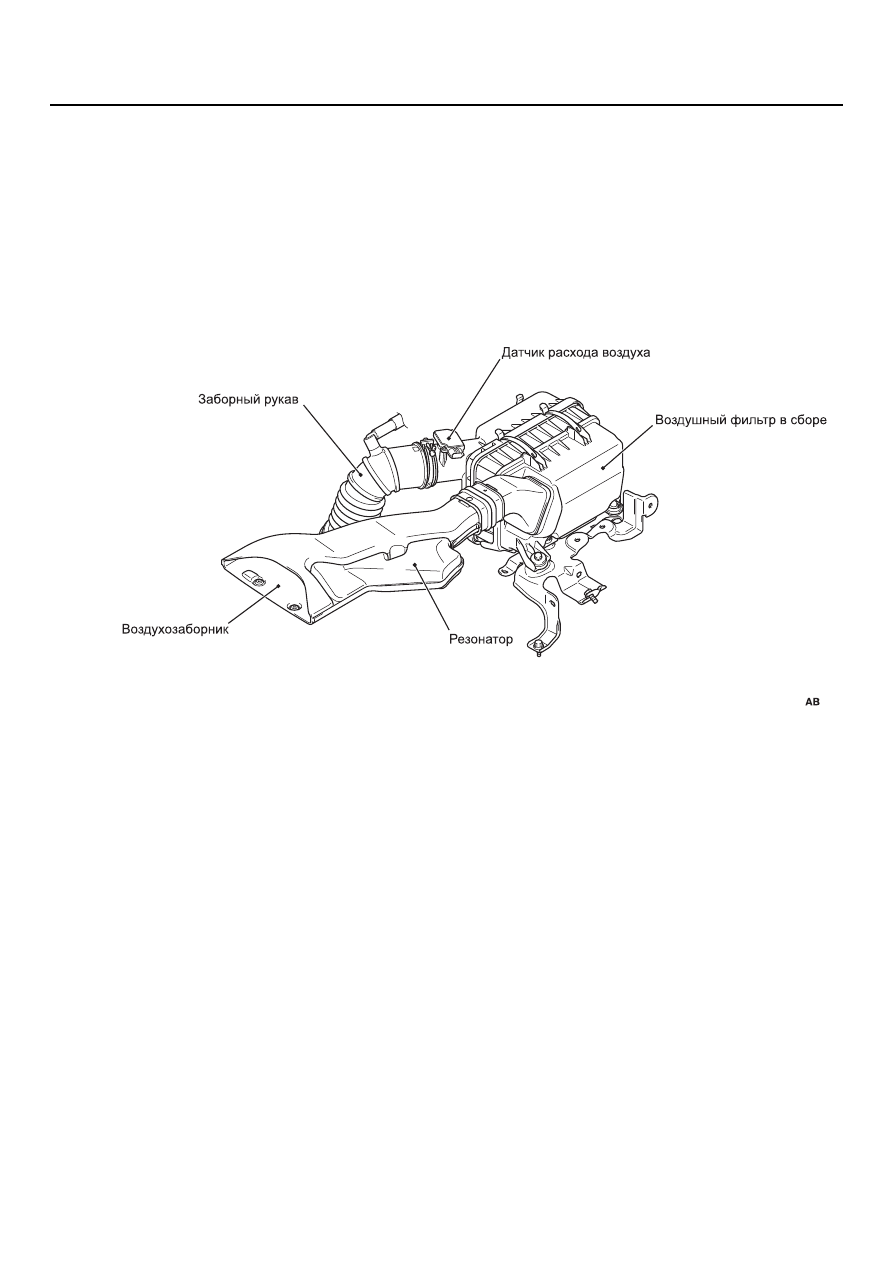

ВОЗДУХОЗАБОРНИК И ВОЗДУШНЫЙ
ФИЛЬТР

M2150004000731

В данной модели применяется система
воздухозабора, которая производит активный
забор воздуха через переднюю часть над
радиатором, как и в системе воздухозабора
модели LANCER, и обладает следующими
характеристиками:

• Удлиненный воздухозаборник воздушного

фильтра, увеличенная пропускная
способность воздушного фильтра и
оптимизированный резонатор снижают шум от
поступающего воздуха.

КОНСТРУКТИВНАЯ СХЕМА

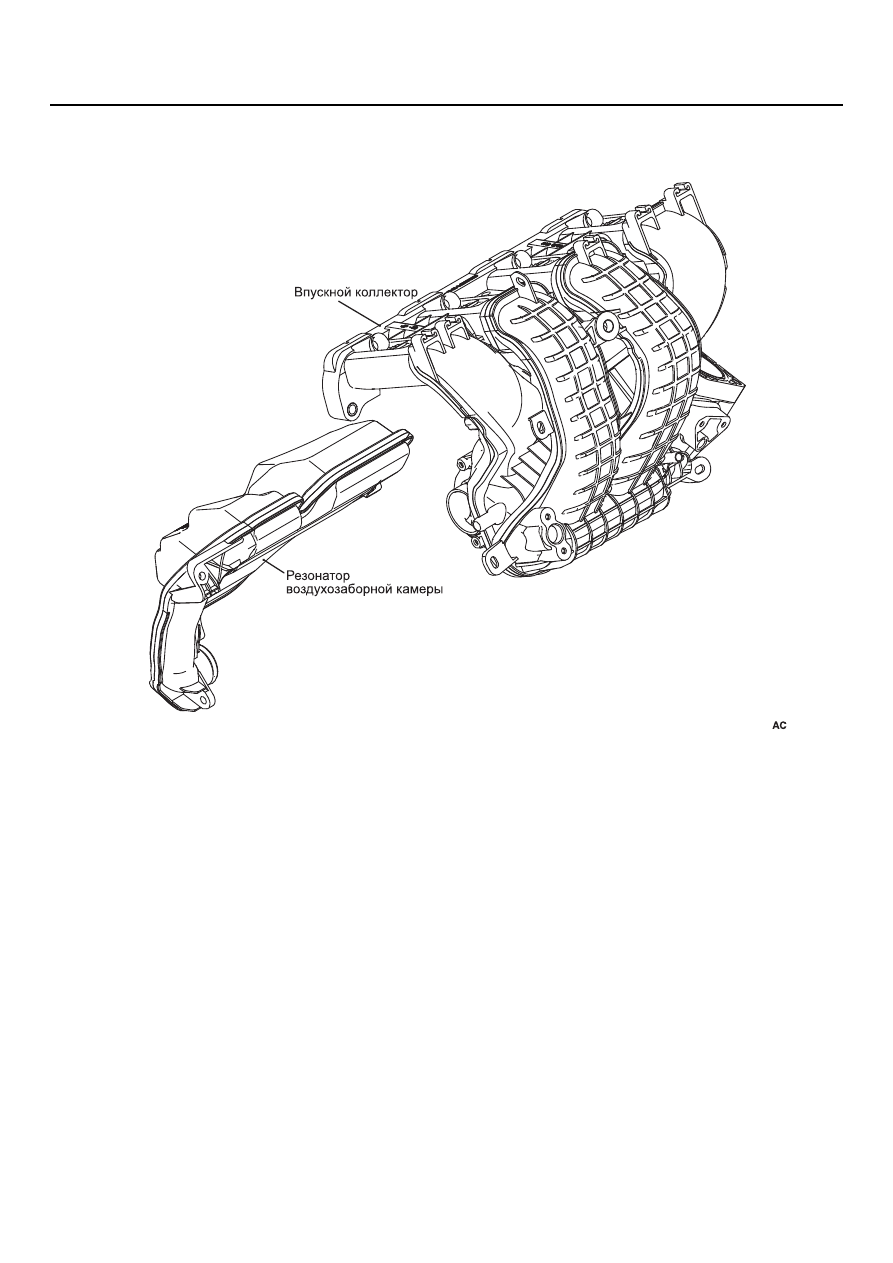

ВПУСКНОЙ КОЛЛЕКТОР

M2150010000183

В целях снижения веса впускной коллектор
изготовлен из пластика, а для снижения
сопротивления на впуске улучшена обработка
поверхности внутренних стенок каналов.

AC613345

ВЫПУСКНАЯ СИСТЕМА

СИСТЕМЫ ВОЗДУХОЗАБОРА И ВЫПУСКА

15-3

ВЫПУСКНАЯ СИСТЕМА

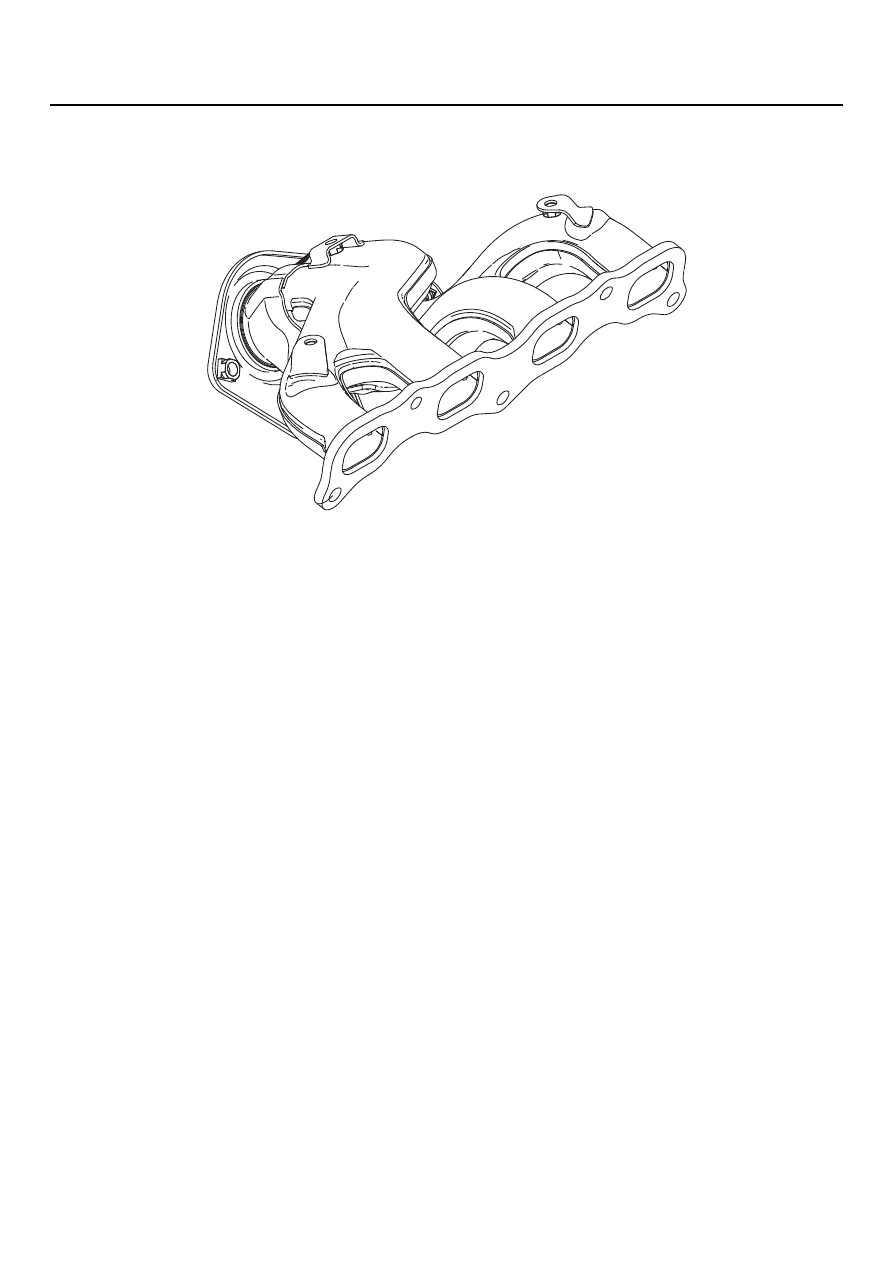

ВЫПУСКНОЙ КОЛЛЕКТОР

M2150006000436

Для снижения веса выпускной коллектор
изготовлен из листового металла. Область в
верхней части приемной трубы имеет сдвоенную
конструкцию, а соединение сделано в виде
шарового шарнира. В результате снижены
теплоемкость и масса выпускной системы.

AK502555

ВЫПУСКНАЯ СИСТЕМА

СИСТЕМЫ ВОЗДУХОЗАБОРА И ВЫПУСКА

15-4

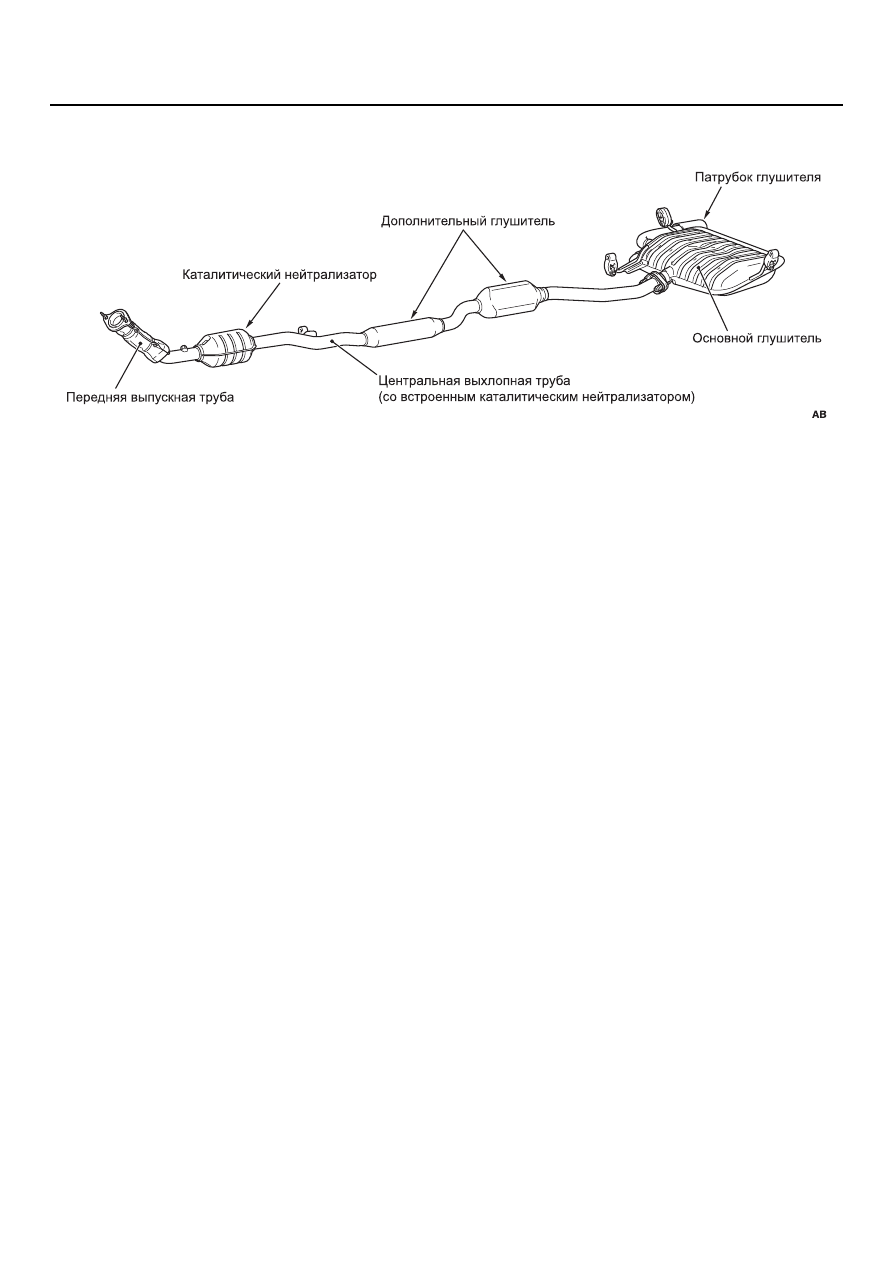

ВЫПУСКНАЯ ТРУБА И ГЛУШИТЕЛЬ

M2150003000932

Как и в выпускной системе модели LANCER, в
данной модели используется трехкомпонентная
выпускная система, состоящая из передней
выхлопной трубы, центральной выхлопной трубы
и основного глушителя, и обладающая
следующими характеристиками:

• Благодаря использованию заднего

расположения выпускной системы двигателя
предотвращается падение температуры
отработавших газов при запуске двигателя и
происходит ранняя активация каталитического
нейтрализатора, снижающего токсичность
отработавших газов.

• Для снижения количества выбросов с

отработавшими газами центральная
выпускная труба совмещена с каталитическим
нейтрализатором.

• Благодаря использованию заднего

расположения выпускной системы двигателя
сокращена длина выпускной трубы и снижено
давление отработавших газов, что улучшает
характеристики двигателя.

• Диаметр центральной выпускной трубы

увеличен, а давление отработавших газов
снижено, что улучшает характеристики
двигателя.

• Увеличенный дополнительный глушитель

делает звук выхлопа тише.

• Большой основной глушитель также

способствует уменьшению звука выхлопа.

• Для уменьшения передачи вибраций от

выхлопа на автомобиль уменьшено
количество подвесок глушителей.

• Для придания автомобилю броского внешнего

вида в качестве опции доступен овальный
патрубок глушителя с большим диаметром.

AK502556

ВЫПУСКНАЯ СИСТЕМА

СИСТЕМЫ ВОЗДУХОЗАБОРА И ВЫПУСКА

15-5

КОНСТРУКТИВНАЯ СХЕМА

AC613367
