БАЗОВЫЙ ДВИГАТЕЛЬ

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-13

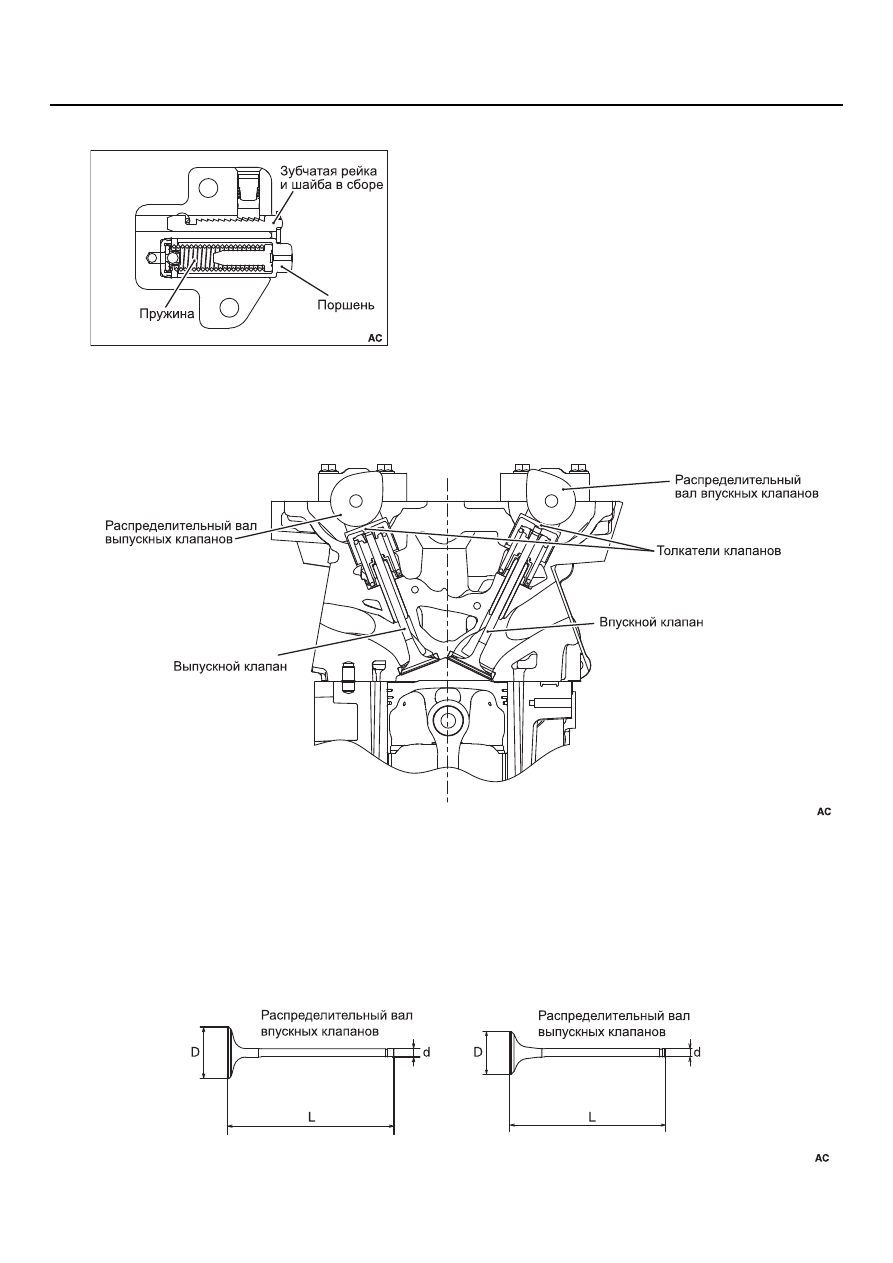

НАТЯЖИТЕЛЬ ЦЕПИ МЕХАНИЗМА ГАЗОРАСПРЕДЕЛЕНИЯ

Натяжитель обеспечивает натяжение цепи
механизма газораспределения. Он состоит из
поршня со встроенной пружиной.
При установке натяжителя его поршень давит
непосредственно на башмак натяжителя,
обеспечивая автоматическую регулировку
натяжения цепи механизма газораспределения.

КЛАПАННЫЙ МЕХАНИЗМ

Клапанный механизм 4-клапанного типа с двумя
верхними распределительными валами (DOHC),
в котором распределительные валы
расположены над клапанами.

По два впускных и выпускных клапана на каждый
цилиндр расположены в виде буквы V.
Толкатели клапанов проходят между
распределительным валом и клапанами,
позволяя клапанам открываться и закрываться.

КЛАПАНЫ

AK502997

AK502499

AK502500

БАЗОВЫЙ ДВИГАТЕЛЬ

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-14

Клапаны изготовлены из жаропрочной стали и
азотированы по всей поверхности.

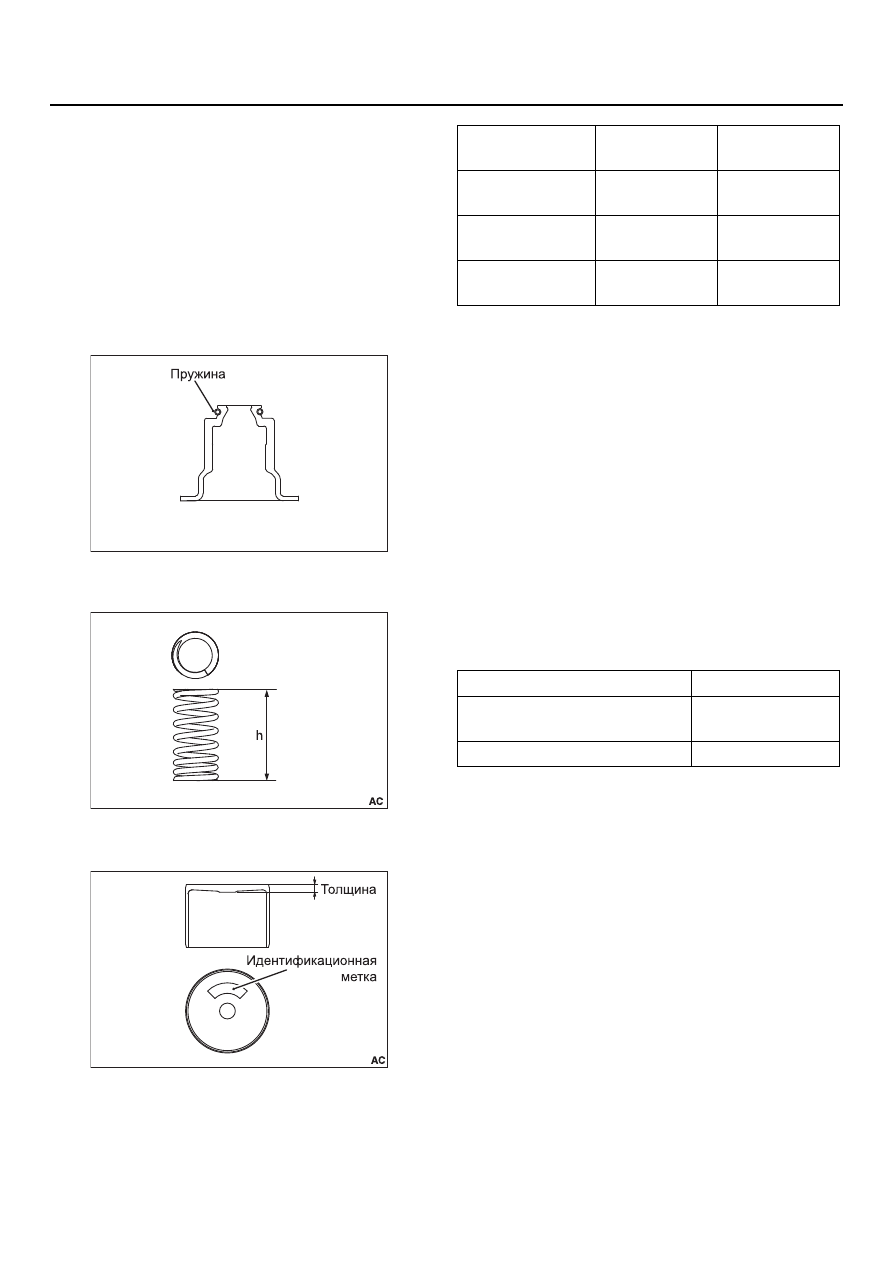

МАСЛООТРАЖАТЕЛЬНЫЕ КОЛПАЧКИ

Маслоотражательные колпачки совмещены с
тарелками клапанных пружин.
Маслоотражательные колпачки обладают
превосходными изолирующими свойствами и
оснащены пружиной, предотвращающей
пропускание масла.

ПРУЖИНЫ КЛАПАНОВ

Для предотвращения возникновения биений в
двигателе на высоких скоростях используются
пружины с переменным шагом.

ТОЛКАТЕЛИ КЛАПАНОВ

Для регулировки подъема клапанов есть 47
размеров толкателей клапанов с шагом в 0,015
мм, от 3,000 до 3,690 мм.

Элемент

Впускной
клапан

Выпускной
клапан

Диаметр
тарелки (D), мм

35,0

29,0

Диаметр
стержня (d), мм

5,5

5,5

Общая длина
(L), мм

113,180

105,887

AK502501AC

AK502502

Элемент

Характеристики

Высота в свободном
состоянии (h), мм

48,12

Общее число витков

8,67

AK502503

БАЗОВЫЙ ДВИГАТЕЛЬ

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-15

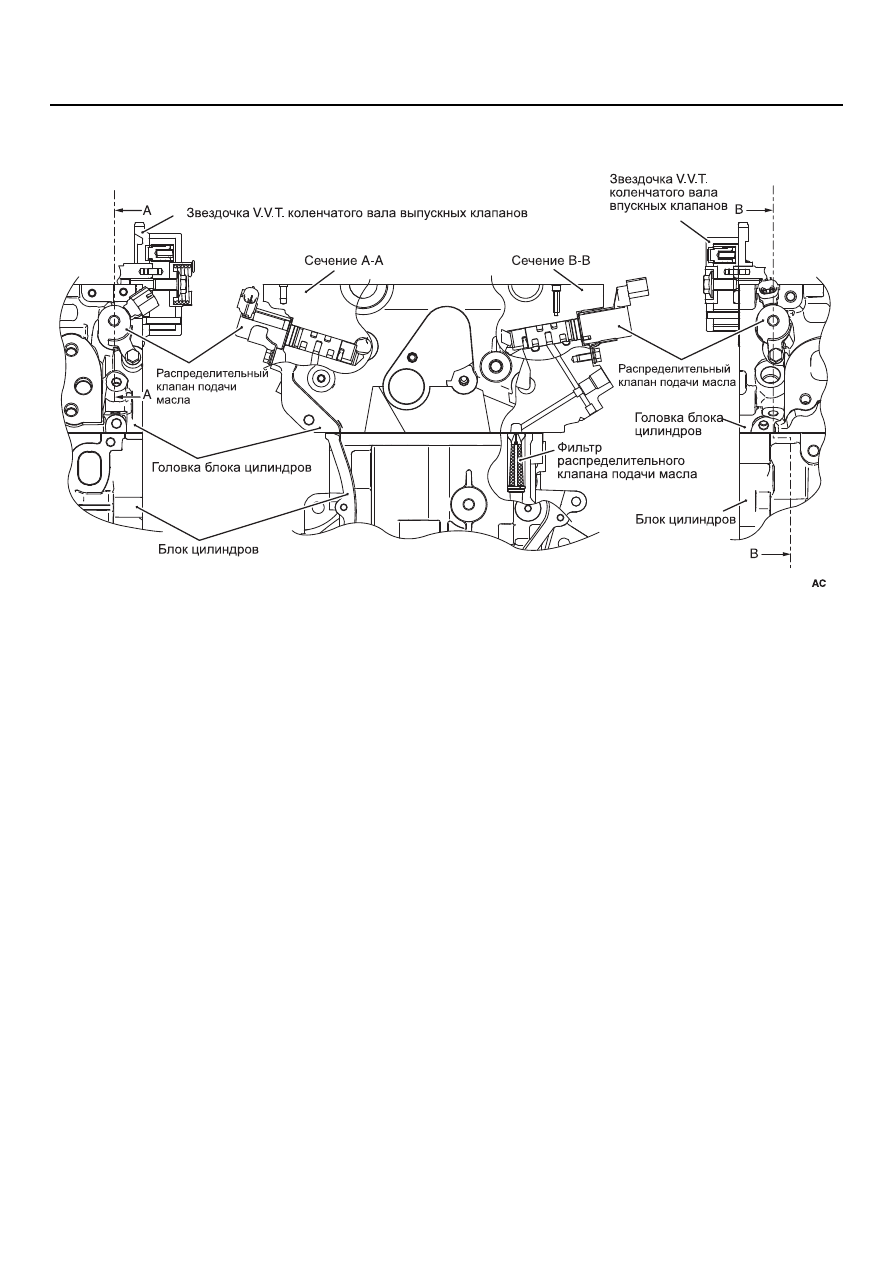

MIVEC (ИННОВАЦИОННАЯ ЭЛЕКТРОННАЯ СИСТЕМА УПРАВЛЕНИЯ
ГАЗОРАСПРЕДЕЛЕНИЕМ MITSUBISHI)

MIVEC состоит из частей, изображенных на
рисунке.

Данная система постоянно изменяет и
оптимально подбирает моменты открытия и
закрытия впускных и выпускных клапанов по
отдельности, обеспечивая увеличение крутящего
момента и мощности во всех диапазонах
скоростей.

AK503014

БАЗОВЫЙ ДВИГАТЕЛЬ

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-16

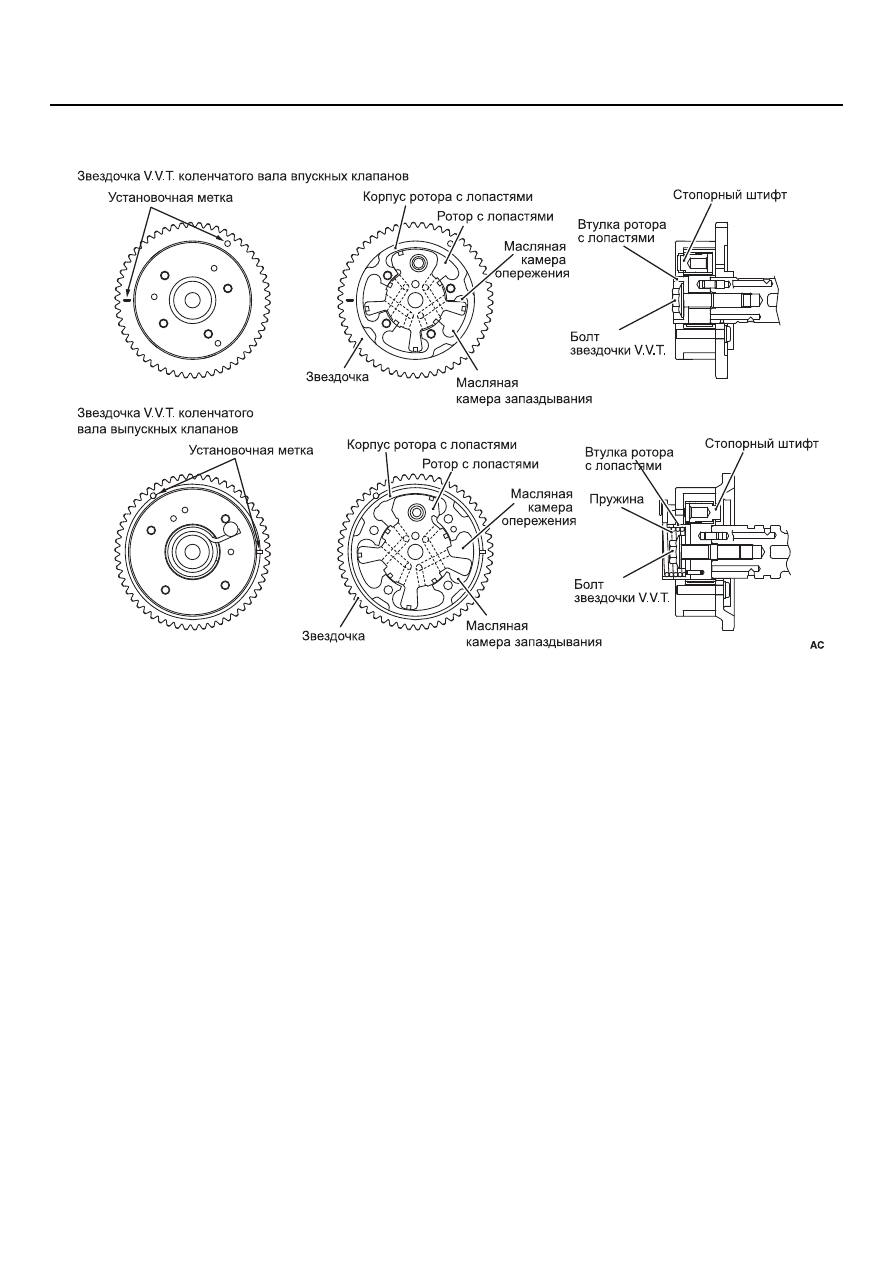

ЗВЕЗДОЧКА V.V.T. (ЗВЕЗДОЧКА ПЕРЕМЕННЫХ ФАЗ ГАЗОРАСПРЕДЕЛЕНИЯ)

Гидравлическое давление, контролируемое
распределительным клапаном подачи масла,
перемещает ротор с лопастями в звездочке V.V.T.,
обеспечивая оптимальный контроль фаз
газораспределения.
