ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Трубопроводы системы кондиционирования

55-34

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ШЛАНГОВ (ТРУБОК) РЕСИВЕРА В

СБОРЕ

Закройте пробками отсоединенные шланги (трубки), ресивер, испаритель и
отверстия в компрессоре, чтобы не допустить попадания внутрь
посторонних частиц и влаги.

Внимание:
Закройте шланги герметично, в противном случае компрессорное
масло и ресивер быстро впитают влагу из воздуха.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ШЛАНГА НИЗКОГО ДАВЛЕНИЯ И

РЕСИВЕРА В СБОРЕ

Перед установкой и сборкой шланга низкого давления или ресивера в
сборе залейте в них указанное количество компрессорного масла.
Компрессорное масло: SUN PAG 56.
Количество:

Шланг низкого давления: 10 мл
Ресивер в сборе: 10 мл

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Конденсор и электродвигатель вентилятора



конденсора

55-35

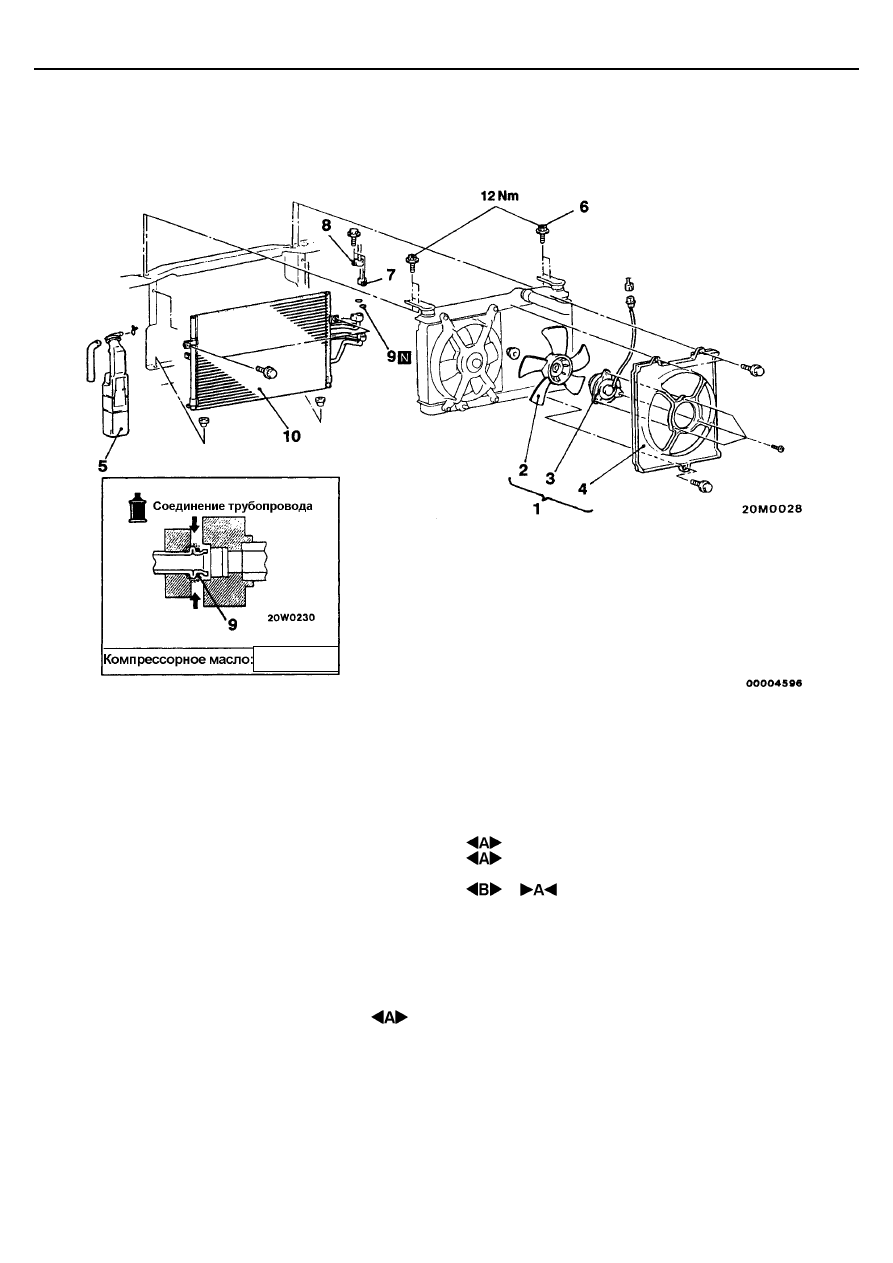

КОНДЕНСОР И ЭЛЕКТРОВЕНТИЛЯТОР КОНДЕНСОРА

СНЯТИЕ И УСТАНОВКА

Снятие электродвигателя вентилятора
конденсора
1. Электродвигатель вентилятора и диффузор
    вентилятора в сборе
2. Вентилятор
3. Электродвигатель вентилятора
4. Диффузор

Снятие конденсора.

•

   Удаление и заправка хладагента

     (стр. 55 - 9)
5. Резервный бачок
6. Болт крепления верхний
7. Соединение отводящей трубки А
8. Соединение шланга высокого давления
9. Кольцевая уплотнительная прокладка
10. Конденсор

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ТРУБКИ "А" / ШЛАНГА ВЫСОКОГО

ДАВЛЕНИЯ

Закройте пробками трубку, шланг и отверстие в компрессоре, чтобы не
допустить попадания внутрь посторонних частиц и влаги.

Внимание:
Шланги и трубки закройте герметично, в противном случае
компрессорное масло и ресивер быстро впитают влагу из воздуха.

SUNPAG 56

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Конденсор и электродвигатель вентилятора



конденсора

55-36

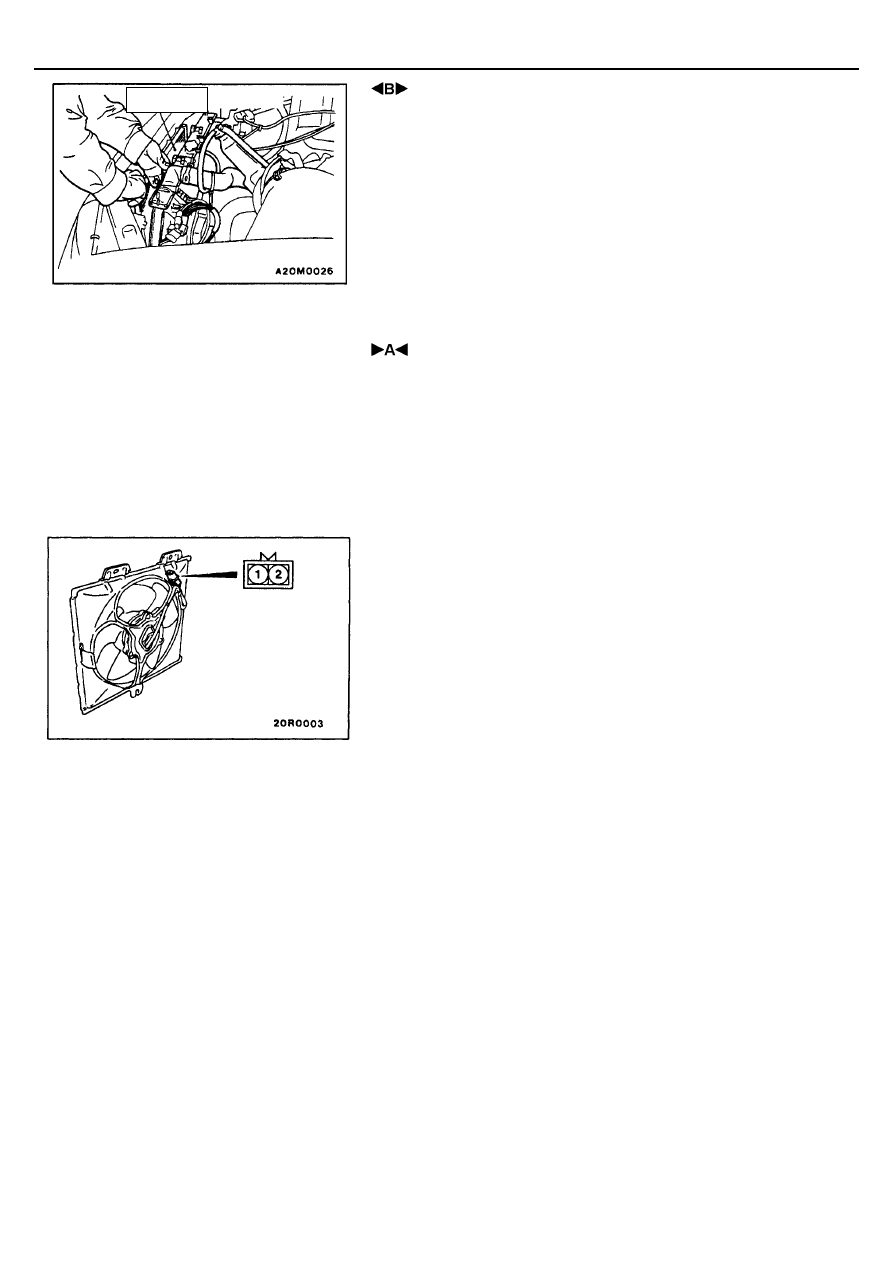

 СНЯТИЕ КОНДЕНСОРА

Сдвиньте радиатор системы охлаждения к двигателю, затем поднимите
вверх конденсор и снимите его.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА КОНДЕНСОРА

При установке нового конденсора залейте в него указанное количество
компрессорного масла.
Компрессорное масло:  SUN PAG 56
Количество: 15

мл

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА
КОНДЕНСОРА

Подведите к выводам 1 и 2 напряжение аккумуляторной батареи и
проверьте, работает ли электродвигателя.

Конденсор

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Воздуховоды системы вентиляции

55-37

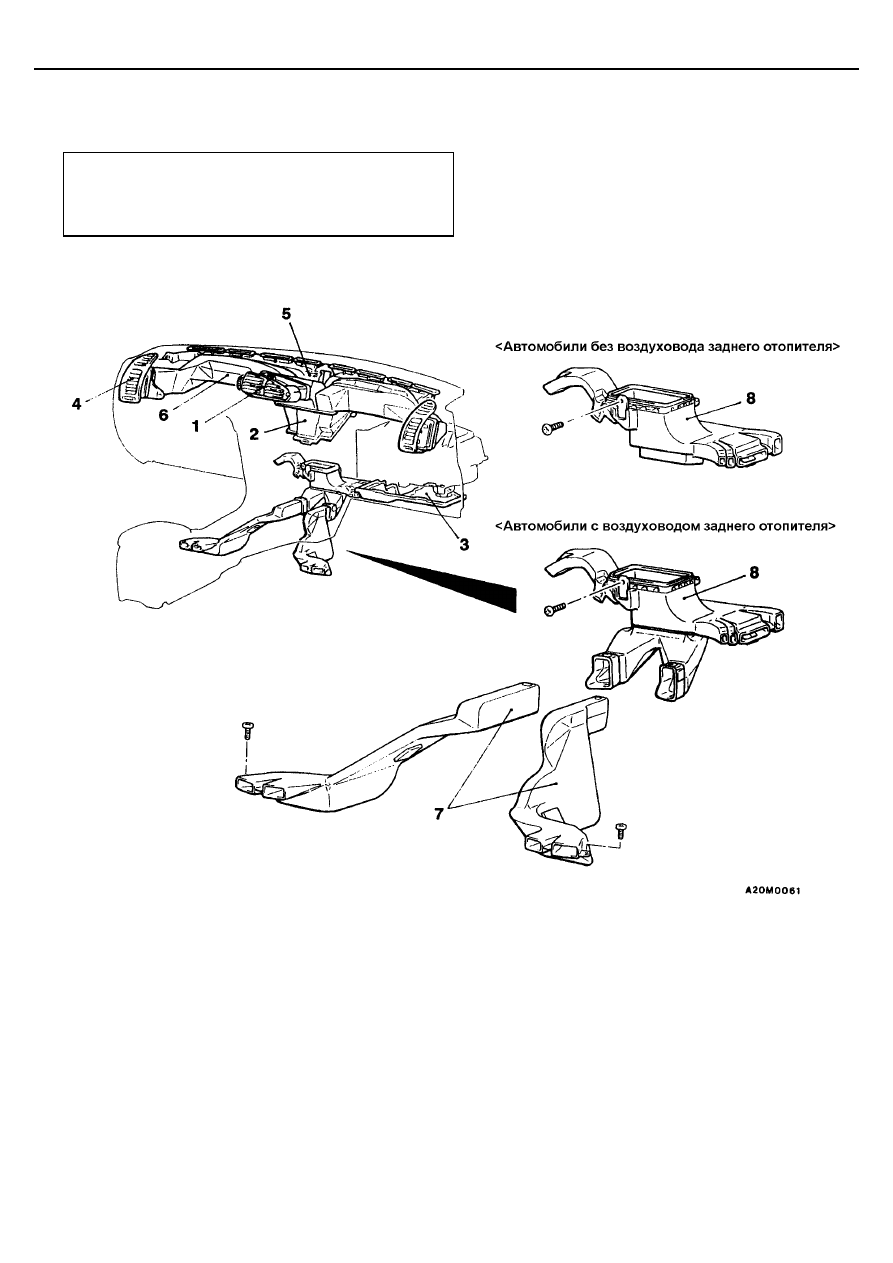

ВОЗДУХОВОДЫ СИСТЕМЫ ВЕНТИЛЯЦИИ

СНЯТИЕ И УСТАНОВКА

Внимание: система SRS
При снятии и установке напольной консоли в сборе на
автомобилях с системой SRS, не ударьте ее о блок
управления или другие элементы системы SRS.

1. Центральный дефлектор в сборе
2. Воздуховод центральный (стр. 55 – 21)
3. Нижняя крышка
4. Дефлектор боковой в сборе
   (см. Главу 52А – Панель приборов)
5. Дефлектор обогрева ветрового стекла
   (См. Главу 52А – Панель приборов).
6. Воздуховод распределительный
   (см. Главу 52А)

Снятие воздуховода заднего отопителя

•

  Переднее сидение в сборе (см. Главу 52А)

•

  Напольная консоль в сборе (См. Главу 52А)

7. Воздуховод отопителя задний

•

  Магнитола (см. Главу 54)

8. Нижний распределительный воздуховод (в
    область ног)
