КУЗОВ -

Двери

42-42

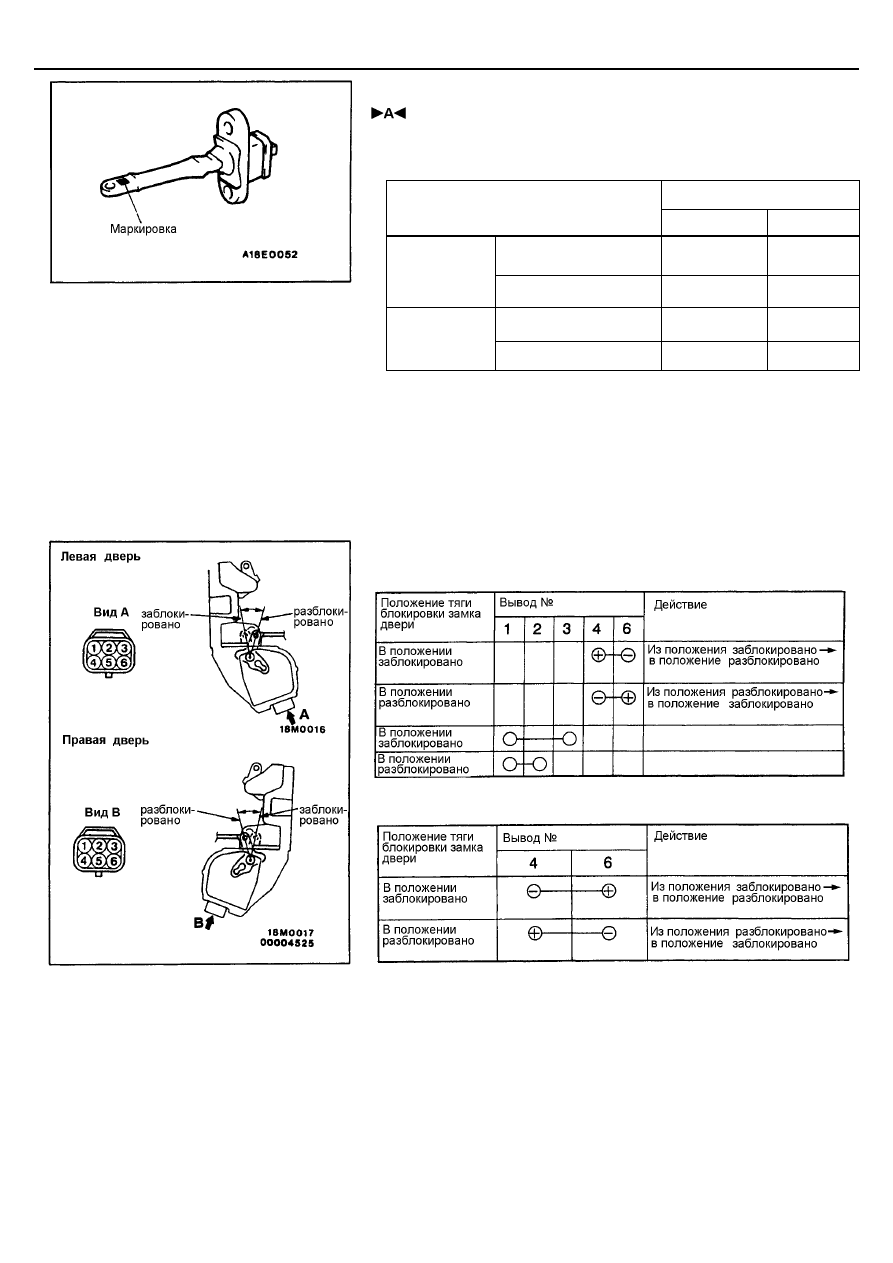

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ОГРАНИЧИТЕЛЯ ОТКРЫВАНИЯ ДВЕРИ

Установите ограничитель открывания двери таким образом, чтобы
маркировка находилась сверху.

Маркировка

Место установки

Хэтчбэк

Седан

Передняя дверь

YL

XL

Левая сторона

Задняя боковая дверь

-

16L

Передняя дверь

YR

XR

Правая
сторона

Задняя боковая дверь

-

16R

ПРОВЕРКА ПРИВОДА БЛОКИРОВКИ ЗАМКОВ ПЕРЕДНИХ
ДВЕРЕЙ

<<<<

Дверь водителя

>>>>

<<<<

Дверь пассажира

>>>>

КУЗОВ -

Двери

42-43

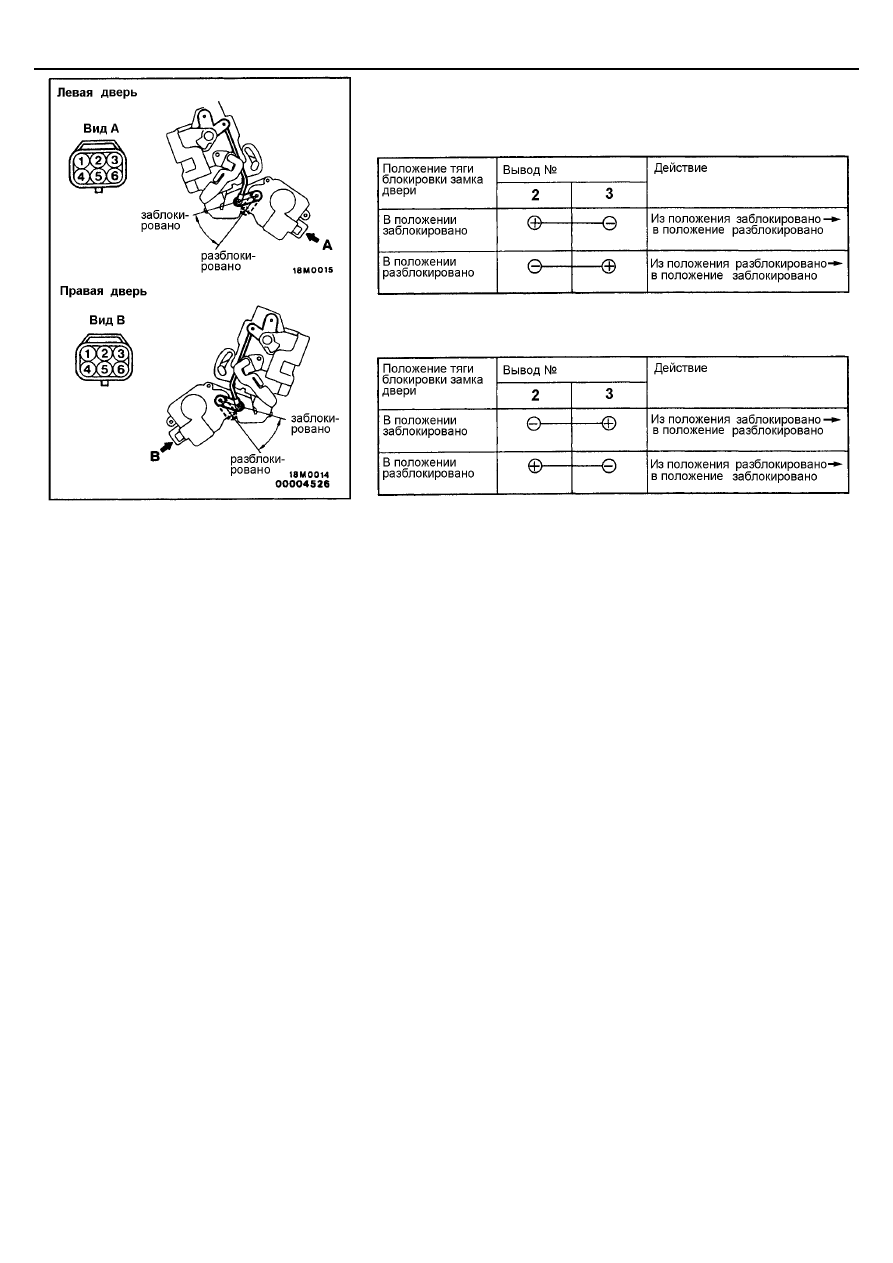

ПРОВЕРКА ПРИВОДА БЛОКИРОВКИ ЗАМКОВ ЗАДНИХ
БОКОВЫХ ДВЕРЕЙ

<<<<

Левая дверь

>>>>

<<<<

Правая дверь

>>>>

КУЗОВ -

Двери

42-44

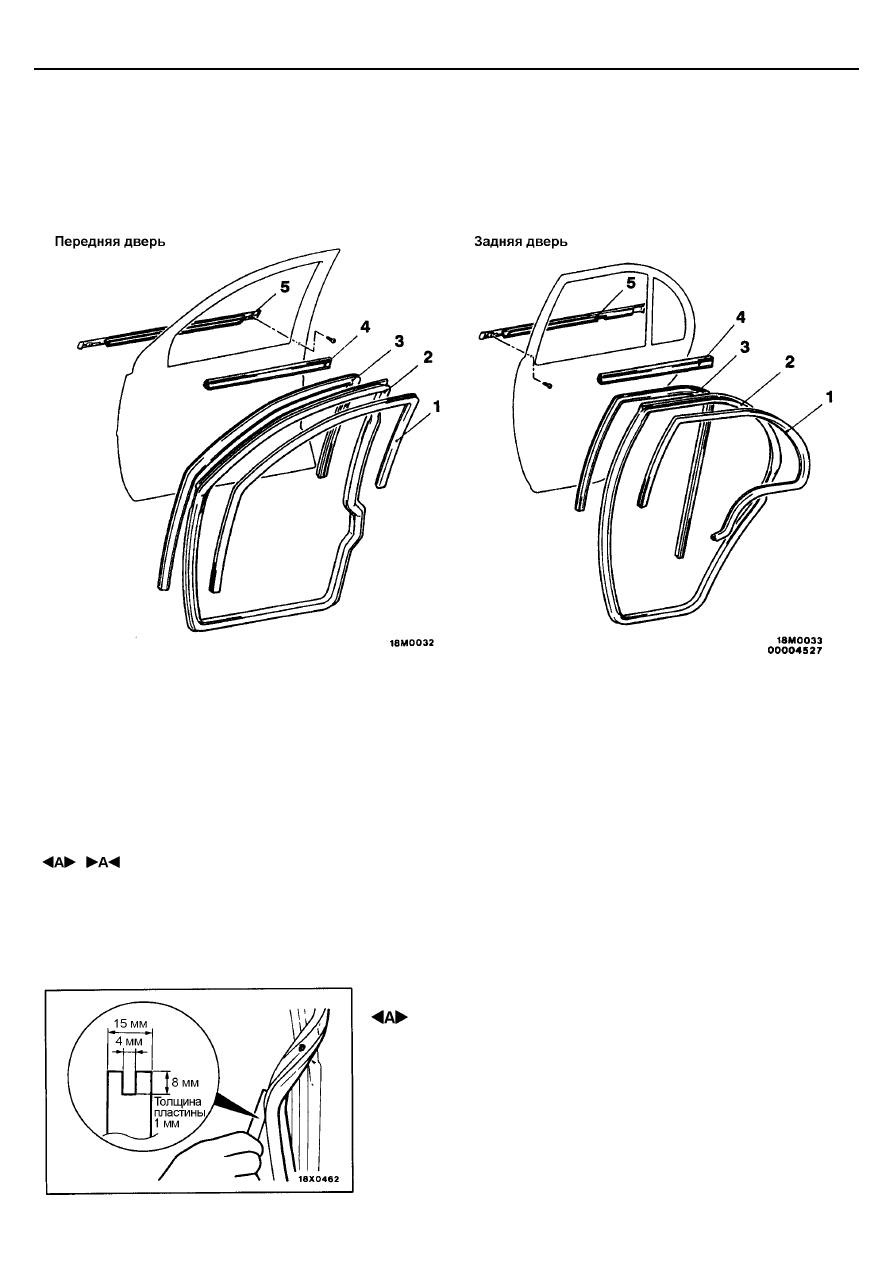

УПЛОТНИТЕЛЬ ДВЕРИ И НАПРАВЛЯЮЩИЙ ЖЕЛОБОК СТЕКЛА
ДВЕРИ

СНЯТИЕ И УСТАНОВКА

Снятие внутреннего уплотнения двери

•

  Облицовка передняя боковая

(см. ГЛАВУ 52А)

•

  Облицовка заднего бокового окна

<

Хэтчбэк

>

 (См. ГЛАВУ 52А)

•

  Нижняя облицовка центральной стойки

<

Седан

>

 (См. ГЛАВУ 52А)

1. Внутренний уплотнитель двери

Снятие внешнего уплотнителя двери
2. Внешний уплотнитель проема двери

Снятие направляющего желобка
3. Желобок направляющий

Снятие внутреннего уплотнения молдинга
окна двери

•

  Облицовка двери (стр. 42-37)

4. Внутренний уплотнитель молдинга окна
двери

Снятие молдинга окна двери

•

  Боковое зеркало заднего вида

(См. ГЛАВУ 51)
5. Молдинг окна двери

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ВНЕШНЕГО УПЛОТНИТЕЛЯ ДВЕРИ

Для снятия внешнего уплотнителя двери используйте инструмент
специально изготовленный по размерам, указанным на рисунке.

КУЗОВ –

Двери/Задняя дверь

<<<<

Хэтчбэк

>>>>

42-45

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ВНЕШНЕГО УПЛОТНИТЕЛЯ ДВЕРИ

Левый и правый внешние уплотнители двери отличаются цветом
маркировки фиксаторов уплотнителей, поэтому для правильной установки
не перепутайте цвет маркировки.

Место установки

Цвет маркировки

Левая дверь

Розовый

Правая дверь

Темно-коричневый

ЗАДНЯЯ ДВЕРЬ

<<<<

ХЭТЧБЭК

>>>>

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Назначение

МВ 990784

Съемник облицовки

Снятие облицовки (обивки)
задней двери

ПОИСК НЕИСПРАВНОСТЕЙ

ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ

Признак неисправности

Страница для справки

Не работает механизм блокировки замка

42-23
