РУЛЕВОЕ УПРАВЛЕНИЕ -

Насос гидроусилителя

37А-32

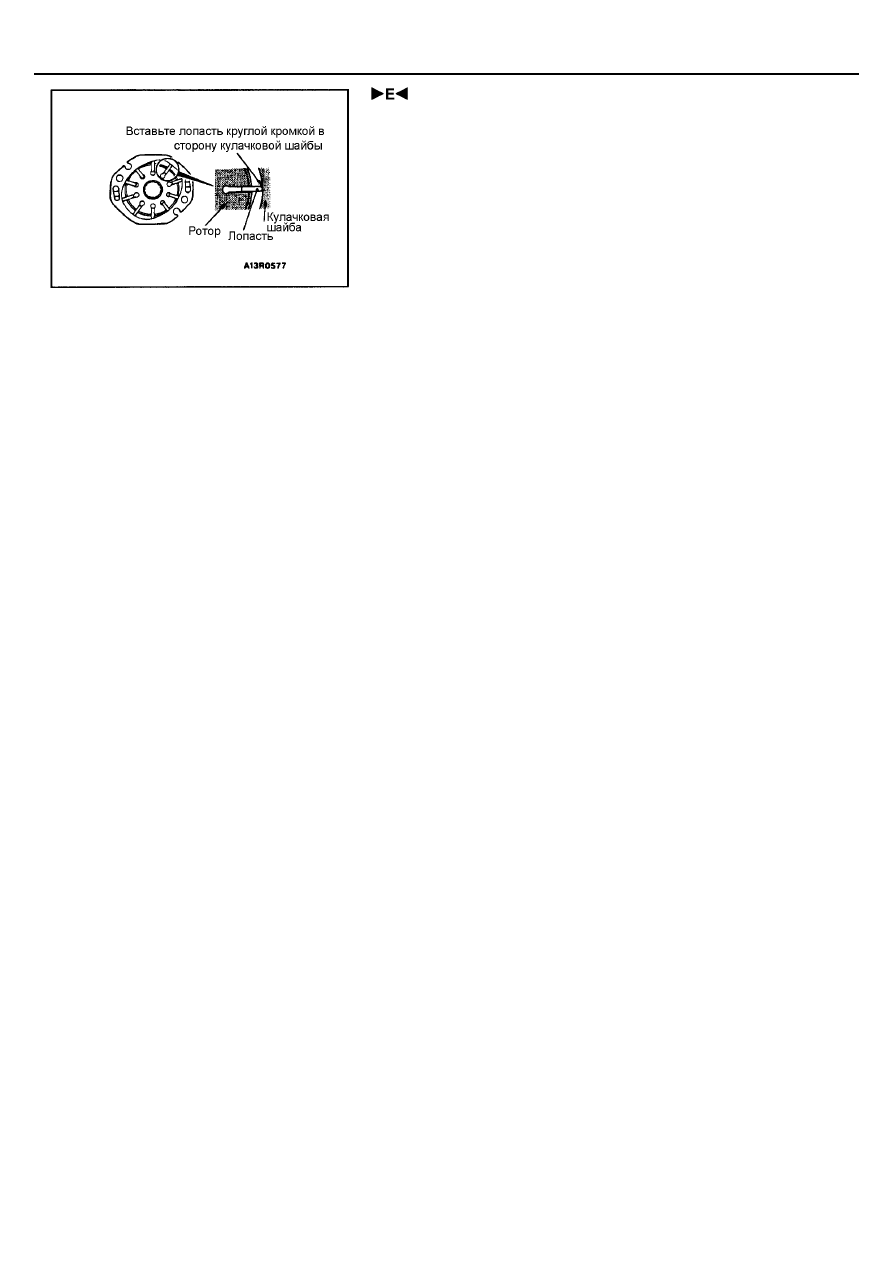

 УСТАНОВКА ЛОПАСТЕЙ

Установите лопасти в ротор, уделяя особое внимание правильному
направлению установки.

ПРОВЕРКА

•

Проверьте отсутствие засорения клапана регулировки расхода
жидкости.

•

Проверьте отсутствие износа или повреждений шкива в сборе.

•

Проверьте отсутствие "ступенчатого" износа лопастей и пазов ротора.

•

Проверьте отсутствие "ступенчатого" износа на поверхности контакта
лопастей и кулачковой шайбы.

•

Проверьте отсутствие повреждений на лопастях.

РУЛЕВОЕ УПРАВЛЕНИЕ -

Шланги гидравлической системы усилителя

рулевого управления

37А-33

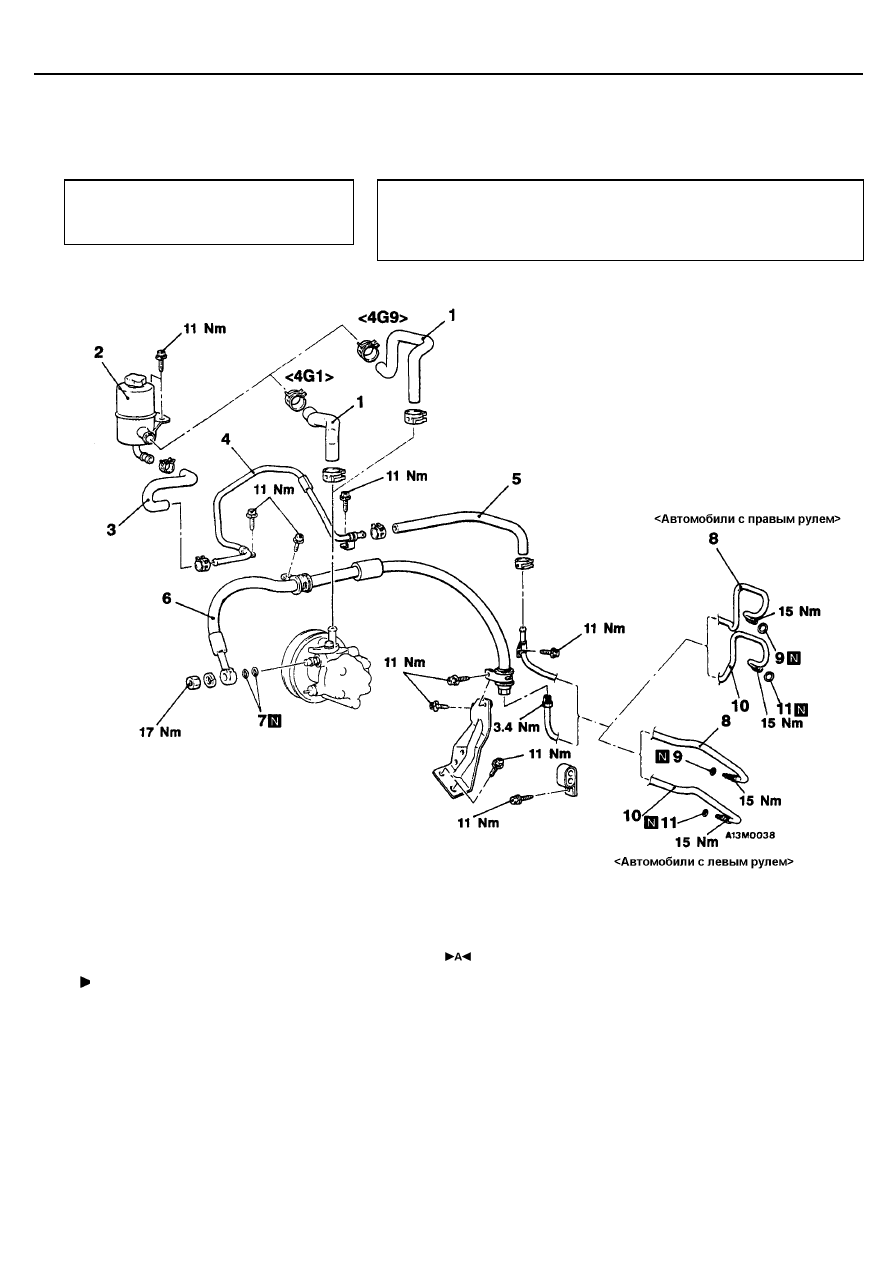

ШЛАНГИ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ УСИЛИТЕЛЯ РУЛЕВОГО
УПРАВЛЕНИЯ

СНЯТИЕ И УСТАНОВКА

Предварительная операция

•



Слив жидкости из гидравлической
системы усилителя (см. стр. 37А-9)

Заключительные операции

•



Заливка жидкости (см. стр. 37А-9)

•



Удаление воздуха из гидравлической системы усилителя (см. стр.
37А-9)

1. Впускной шланг
2. Бачок
3. Шланг возвратный
4. Трубка возвратная
5. Шланг возвратный
6. Шланг нагнетательный

7. Кольцевые прокладки
8. Трубка возвратная
9. Кольцевая прокладка
10. Трубка нагнетательная
11. Кольцевая прокладка

РУЛЕВОЕ УПРАВЛЕНИЕ

Шланги гидравлической системы

усилителя рулевого управления

37А-34

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

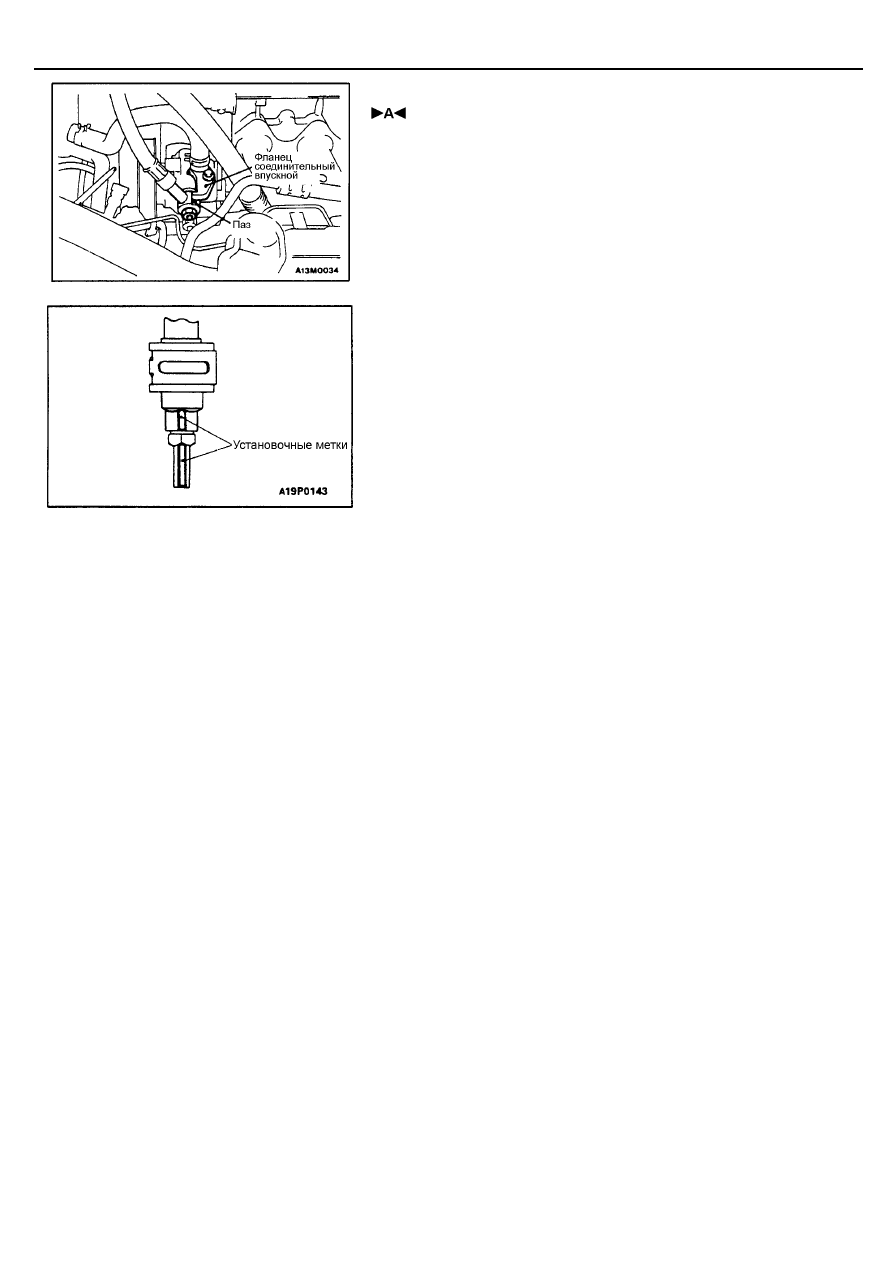

 УСТАНОВКА НАГНЕТАТЕЛЬНОГО ШЛАНГА /

НАГНЕТАТЕЛЬНОЙ ТРУБКИ

(1) Подсоедините нагнетательный шланг таким образом, чтобы

соединительный фланец впускного шланга вошел в паз на штуцере
нагнетательного шланга.

(2) Совместите установочные метки на нагнетательной трубке и

нагнетательном шланге и наденьте нагнетательный шланг.

42-1

СОДЕРЖАНИЕ

КАПОТ................................................ 3
КРЫШКА БАГАЖНИКА

<<<<

СЕДАН

>>>>

.. 4

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ.................. 4

КРЫШКА БАГАЖНИКА ................................ 4

КРЫЛО .............................................. 6

ГЕРМЕТИК ..................................................... 6

КРЫЛО........................................................... 7

ЛЮЧОК ЗАЛИВНОЙ ГОРЛОВИНЫ
ТОПЛИВНОГО БАКА........................ 8
СТЕКЛА ............................................. 9

КЛЕЙ .............................................................. 9

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ............... 9

РЕМОНТ СТЕКОЛ ......................................... 9

ВЕТРОВОЕ СТЕКЛО................................... 12

БОКОВОЕ ЗАДНЕЕ СТЕКЛО

<<<<

ХЭТЧБЭК

>>>>

16

СТЕКЛО ЗАДНЕЙ ДВЕРИ

<<<<

ХЭТЧБЭК

>>>>

..... 18

ЗАДНЕЕ СТЕКЛО

<<<<

СЕДАН

>>>>

...................... 20

ДВЕРИ.............................................. 22

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК
И КОНТРОЛЯ............................................... 22

ГЕРМЕТИК ................................................... 22

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ............. 22

ПОИСК НЕИСПРАВНОСТЕЙ...................... 23

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ............................................ 32

Регулировка установки двери ................ 32

Регулировка установки стекла двери..... 32

Замена и регулировка
при возникновении неисправности в
механизме стеклоподъемника ............... 33

Проверка предохранительного
механизма стеклоподъемника ............... 33
Проверка хода наружной ручки двери ... 33

Проверка величины тока в цепи
электропривода стеклоподъемника....... 34

Проверка прерывателя цепи
(встроенного в электродвигатель
стеклоподъемника) ................................. 34

Проверка и регулировка хода внутренней
ручки двери ............................................. 34

ДВЕРЬ В СБОРЕ......................................... 35

ОБЛИЦОВКА (ОБИВКА) ДВЕРИ И
ВОДОНЕПРОНИЦАЕМАЯ ПЛЕНКА........... 37

Продолжение на следующей странице
