РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Передние дисковые тормоза

35A-23

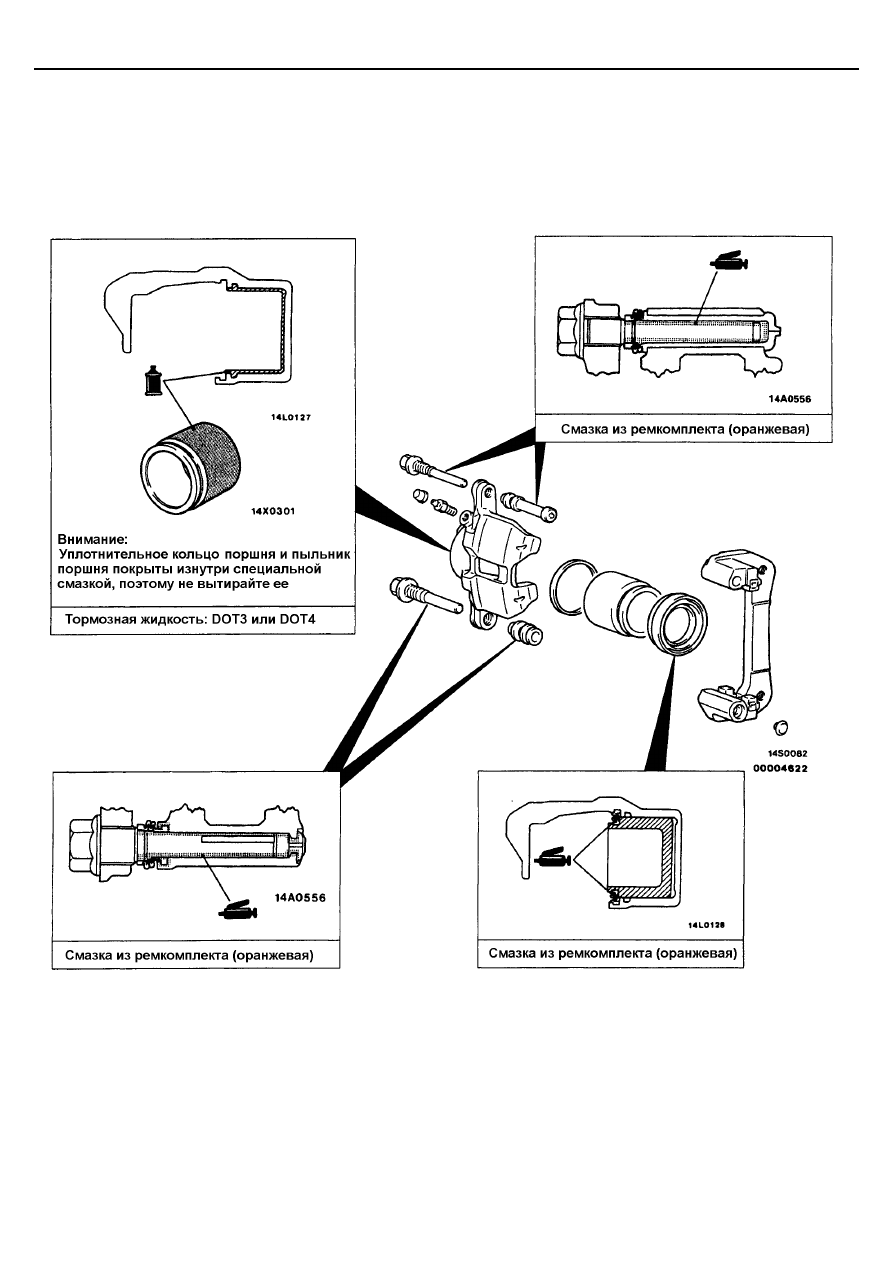

МЕСТА СМАЗКИ

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Передние дисковые тормоза

35A-24

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

При разборке передних дисковых тормозов производите разборку с обеих
сторон автомобиля (левой и правой).

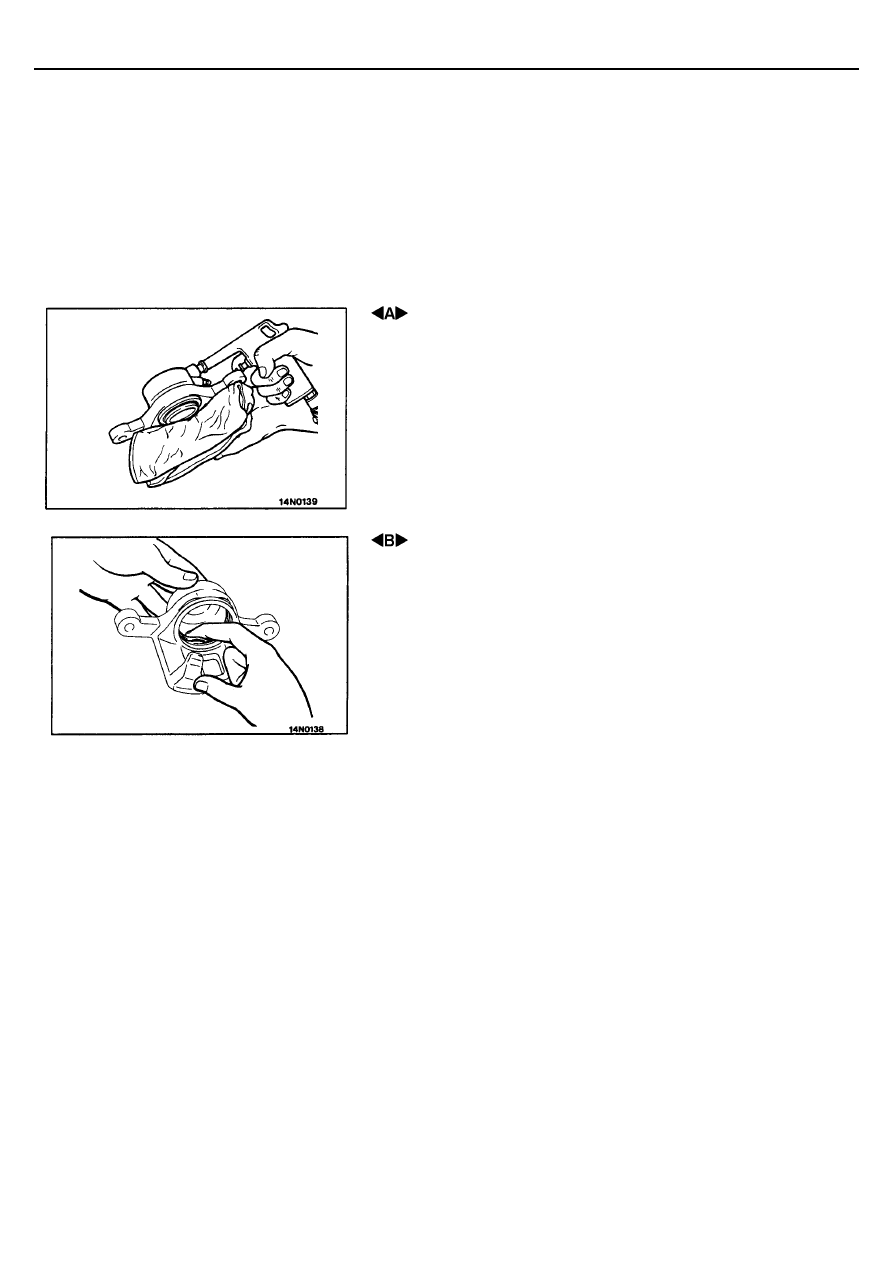

 СНЯТИЕ ПОРШНЯ И ПЫЛЬНИКА ПОРШНЯ

Накройте тряпкой корпус суппорта. Для снятия пыльника и поршня
направьте сжатый воздух в отверстие тормозного шланга.
Внимание:
Нагнетайте сжатый воздух постепенно.

 СНЯТИЕ УПЛОТНИТЕЛЬНОГО КОЛЬЦА ПОРШНЯ

(1) Пальцем выньте уплотнительное кольцо.

Внимание:
Для предотвращения повреждения внутренней поверхности
рабочего тормозного цилиндра не применяйте плоскую отвертку
либо другой инструмент.

(2) Промойте поверхности поршня и цилиндра трихлорэтиленом, спиртом

или рекомендованной тормозной жидкостью.
Применяемая тормозная жидкость: DOT3 или DOT4

ПРОВЕРКА

•



Проверьте отсутствие износа, повреждений или ржавчины в
тормозном цилиндре.

•



Проверьте отсутствие износа, повреждений или ржавчины на
поверхности поршня

•



Проверьте отсутствие износа на корпусе суппорта и втулках

•



Проверьте отсутствие повреждений или замасливания на накладках
тормозных колодок, а также отсутствие повреждений на
металлических основах колодок.

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Задние барабанные тормоза

35A-25

ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА

СНЯТИЕ И УСТАНОВКА

Предварительные операции

•



Ослабление регулировочной гайки троса
стояночного тормоза

•



Слив тормозной жидкости

Заключительные операции

•



Прокачка гидропривода (см. стр. 35А-9)

•



Регулировка хода рычага стояночного тормоза
(См. Глава 36 – Технические операции на
автомобиле)

19. Фланцевая гайка ступицы
20. Ступица заднего колеса в сборе
21. Рабочий тормозной цилиндр
22. Опорный щит
Последовательность снятия рабочего
тормозного цилиндра
1. Тормозной барабан
2. Пружина автоматического регулятора
8. Верхняя возвратная пружина
16. Соединение тормозной трубки
21. Рабочий тормозной цилиндр

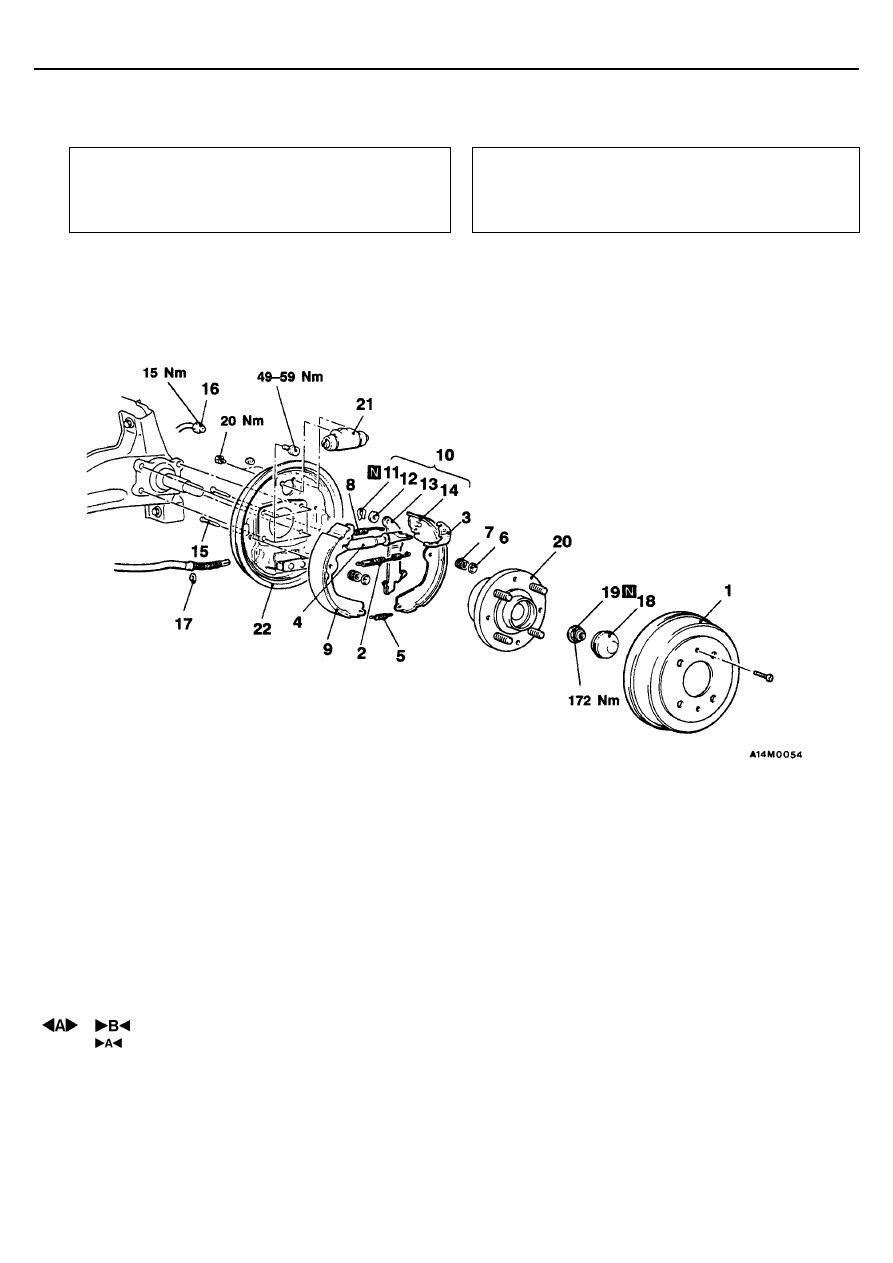

Последовательность снятия задних
барабанных тормозов
1. Тормозной барабан
2. Пружина автоматического регулятора
3. Рычаг автоматического регулятора
4. Автоматический регулятор зазора
5. Нижняя возвратная пружина
6. Колпачок держателя
7. Пружина держателя
8. Верхняя возвратная пружина
9. Тормозная колодка с накладкой в сборе
10. Тормозная колодка и рычаг
      стояночного тормоза в сборе
11. Фиксатор
12. Шайба выпуклая
13. Рычаг стояночного тормоза
14. Тормозная колодка
15. Держатель тормозной колодки
16. Соединение тормозной трубки
17. Стопорное кольцо
18. Колпак ступицы

Внимание:
При снятии ступицы заднего колеса в сборе внутренняя
обойма колесного подшипника может остаться на оси. В
этом случае необходимо всегда заменять ступицу
заднего колеса в сборе, поскольку при повреждении
сальника, могут возникнуть утечки смазки или
повышенное биение.

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Задние барабанные тормоза

35A-26

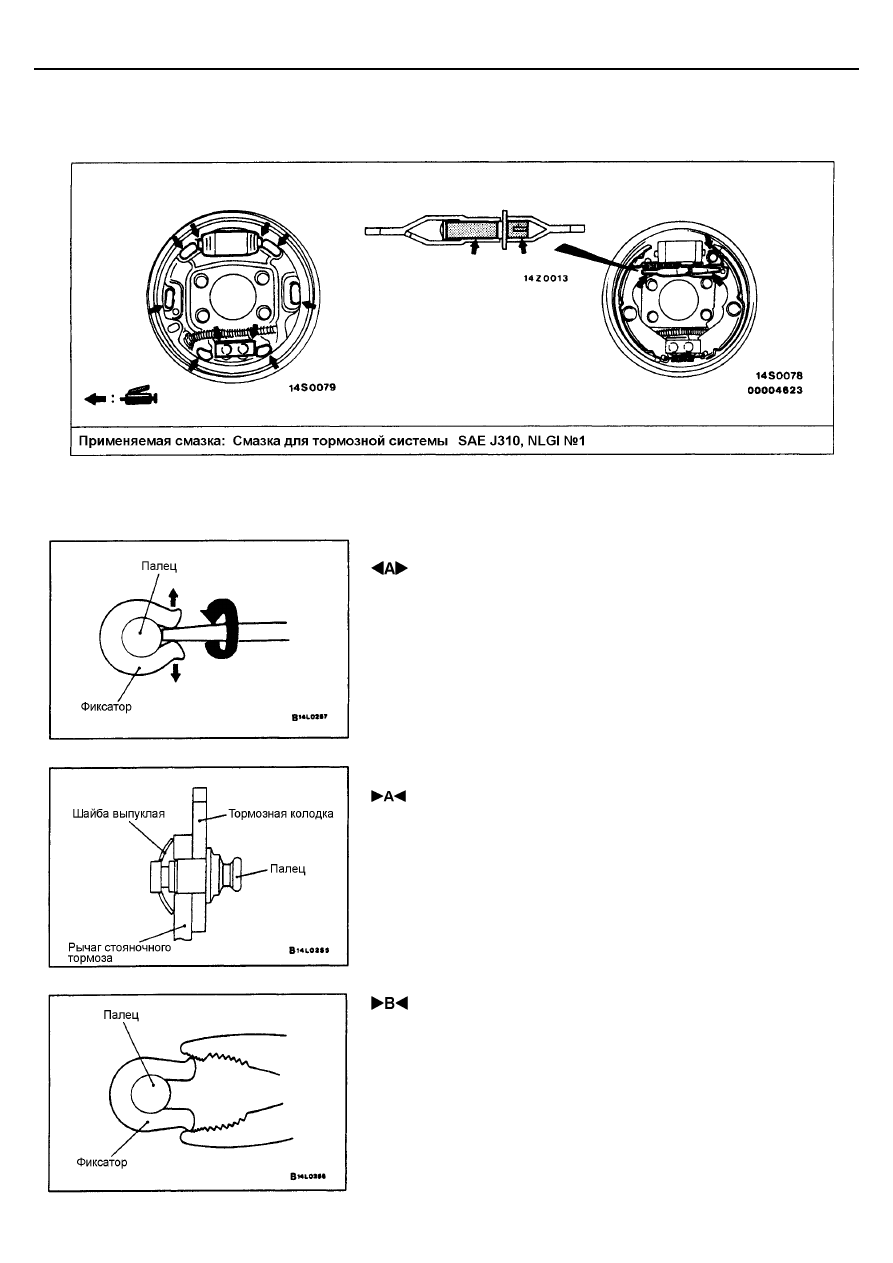

МЕСТА СМАЗКИ

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ФИКСАТОРА

При помощи плоской отвертки разожмите фиксатор и снимите его.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ВЫПУКЛОЙ ШАЙБЫ

Установите выпуклую шайбу в положение, показанное на рисунке.

 УСТАНОВКА ФИКСАТОРА

При помощи плоскогубцев установите и зажмите фиксатор.
