Mitsubishi Colt Lancer (1996-1998). Руководство - часть 116

26-1

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ.......................... 2

ОСНОВНЫЕ ДАННЫЕ ДЛЯ

РЕГУЛИРОВОК И КОНТРОЛЯ ................ 2

СМАЗОЧНЫЕ МАТЕРИАЛЫ................... 2

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ.......... 3

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ......................................... 5

Проверка осевого зазора ступицы
переднего колеса............................... 5

Замена болта ступицы
переднего колеса............................... 5

СТУПИЦА ПЕРЕДНЕГО КОЛЕСА ........... 6

ВАЛ ПРИВОДА КОЛЕСА......................... 11

ПЕРЕДНИЙ МОСТ -

Общая информация

26-2

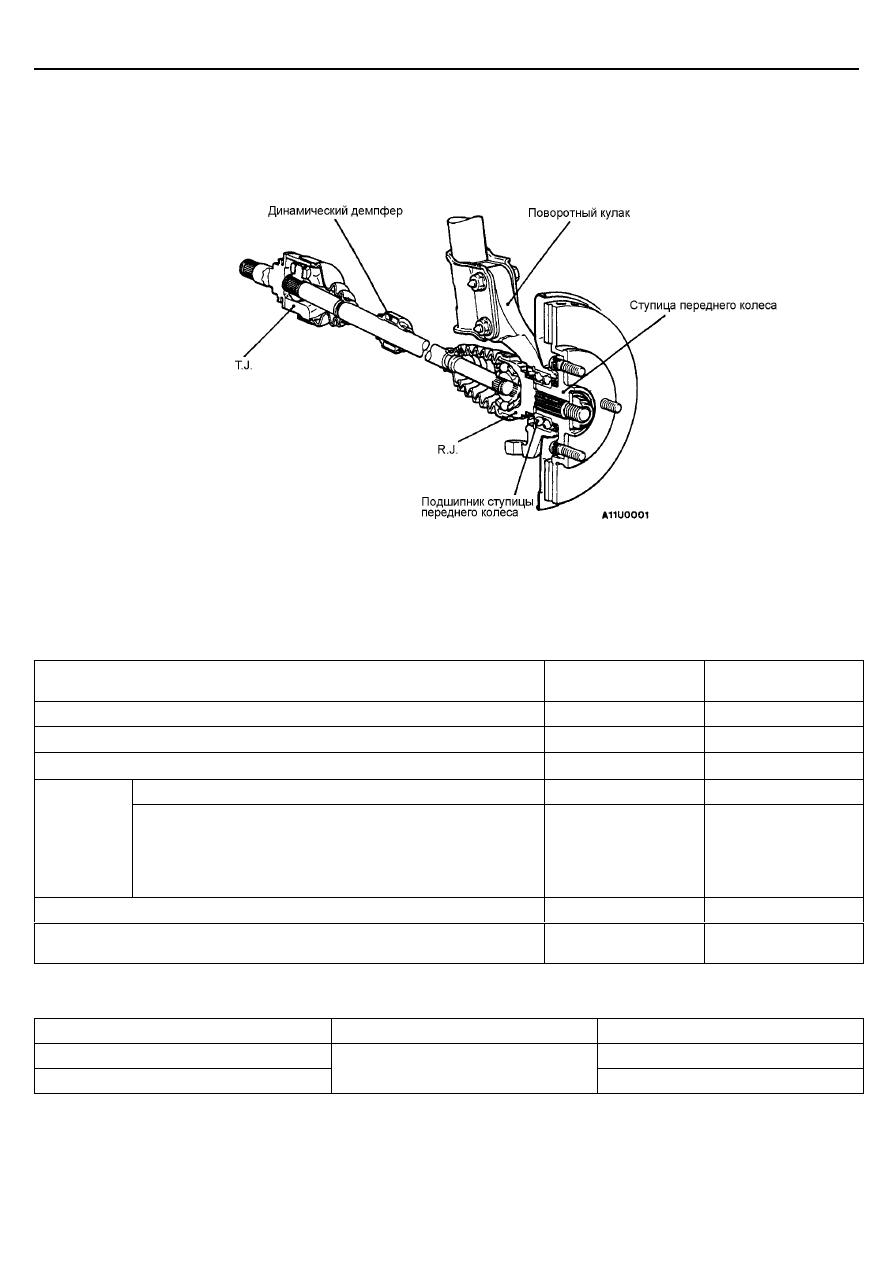

ОБЩАЯ ИНФОРМАЦИЯ

Ступица переднего колеса и шариковый подшипник
установлены с натягом в поворотный кулак. В ступицу
вставляются шлицы вала привода колеса, опорой которого
она является.

Для повышения КПД трансмиссии и уменьшения шумов и
вибраций в вале привода колеса используются ШРУСы: со
стороны ступицы –типа "Рзеппа", а со стороны коробки
передач –типа "трипод".

ПРИМЕЧАНИЕ
R.J.:ШРУС типа "Рзеппа"
T.J.:ШРУС типа "трипод"

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Параметр

Номинальное
значение

Предельно
допустимое значение

Осевой зазор ступицы, мм

-

0,05

Момент начала проворачивания подшипника ступицы, Н

⋅

м

-

1,8 или менее

Установочная длина чехла ШРУСа "трипод", мм

85

±

3

-

При одевании малого хомута чехла ШРУСа "Рзеппа"

2,9

-

Величина
хода
открытия
спец.
пассатиж
(МВ991561),
мм

При одевании большого хомута чехла ШРУСа "Рзеппа"

3,2

-

Ширина петли (обжатой части ленты) на хомуте защитного чехла ШРУСа, мм

2,4 – 2,8

-

Зазор между чехлом ШРУСа "Рзеппа" (на большом диаметре) и ступенчатым
пояском корпуса ШРУСа "Рзеппа", мм

0,1 – 1,55

-

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Наименование

Специальная смазка

Количество, г

Шарнир "трипод"

100

Шарнир "Рзеппа"

Смазка из ремонтного комплекта

125

ПЕРЕДНИЙ МОСТ -

Специальные инструменты

26-3

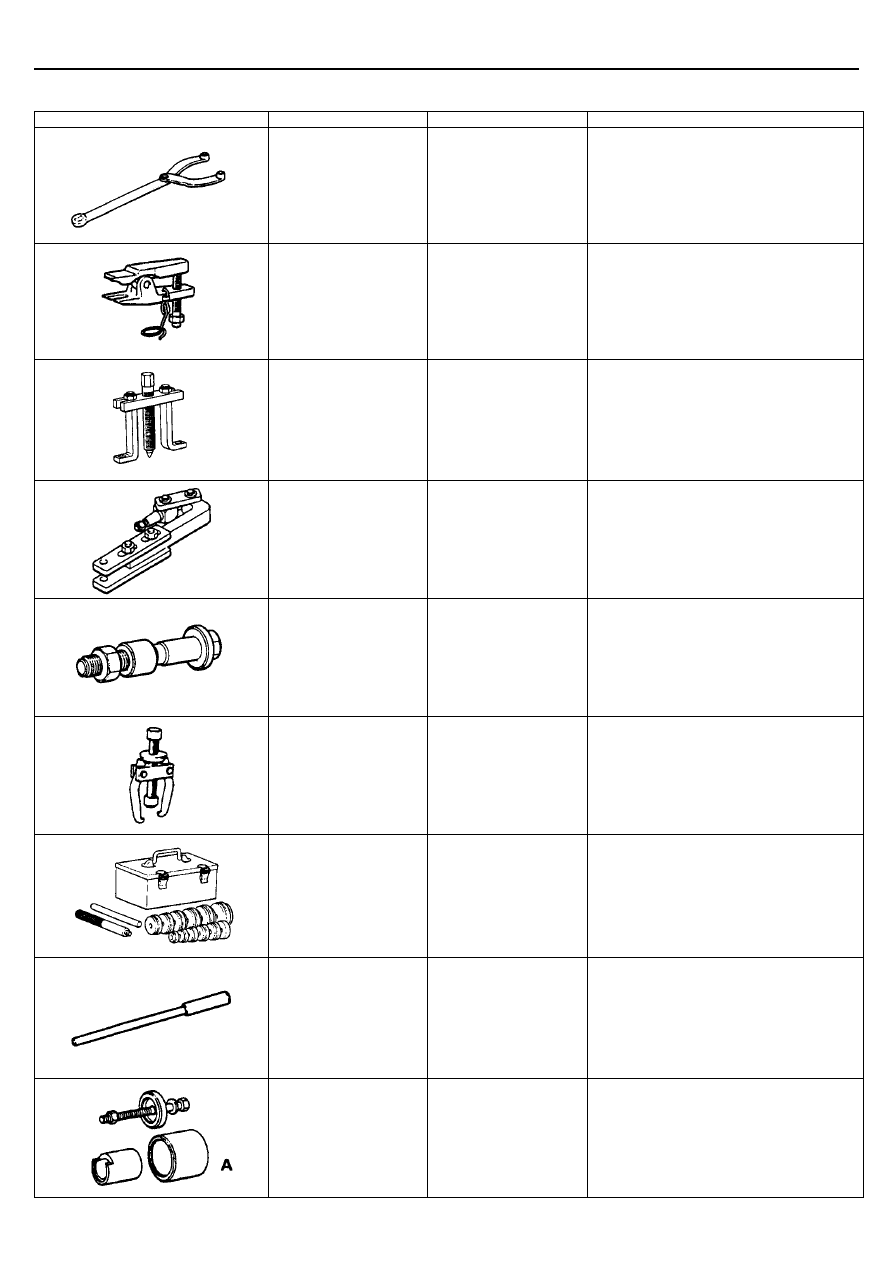

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

№

Наименование

Назначение

МВ990767

Вильчатый держатель

Фиксация ступицы

МВ991113 или 990635

Съемник

•



Отсоединение шаровой опоры

нижнего рычага от поворотного
кулака

•



Отсоединение шарнира

наконечника рулевой тяги от
поворотного кулака

МВ990241

Съемник приводного
вала

Снятие вала привода

МВ991056 или 991355

Подставка для
поворотного кулака

Снятие ступицы

МВ990998

Оправка для снятия и
установки ступицы
переднего колеса

•



Оправка для выпрессовки и

запрессовки ступицы

•



Временная фиксация подшипника

ступицы

МВ990810

Съемник подшипника

Снятие внутренней обоймы подшипника
ступицы

МВ990925

Комплект оправок для
установки сальника и
подшипника

Снятие колесного подшипника
МВ990932
МВ990938

МВ990883

Направляющая
подшипника

Запрессовка подшипника ступицы

МВ991045
МВ991050

Оправка для снятия и
установки втулок

Запрессовка подшипника ступицы.
Использовать совместно с МВ990883

ПЕРЕДНИЙ МОСТ -

Специальные инструменты

26-4

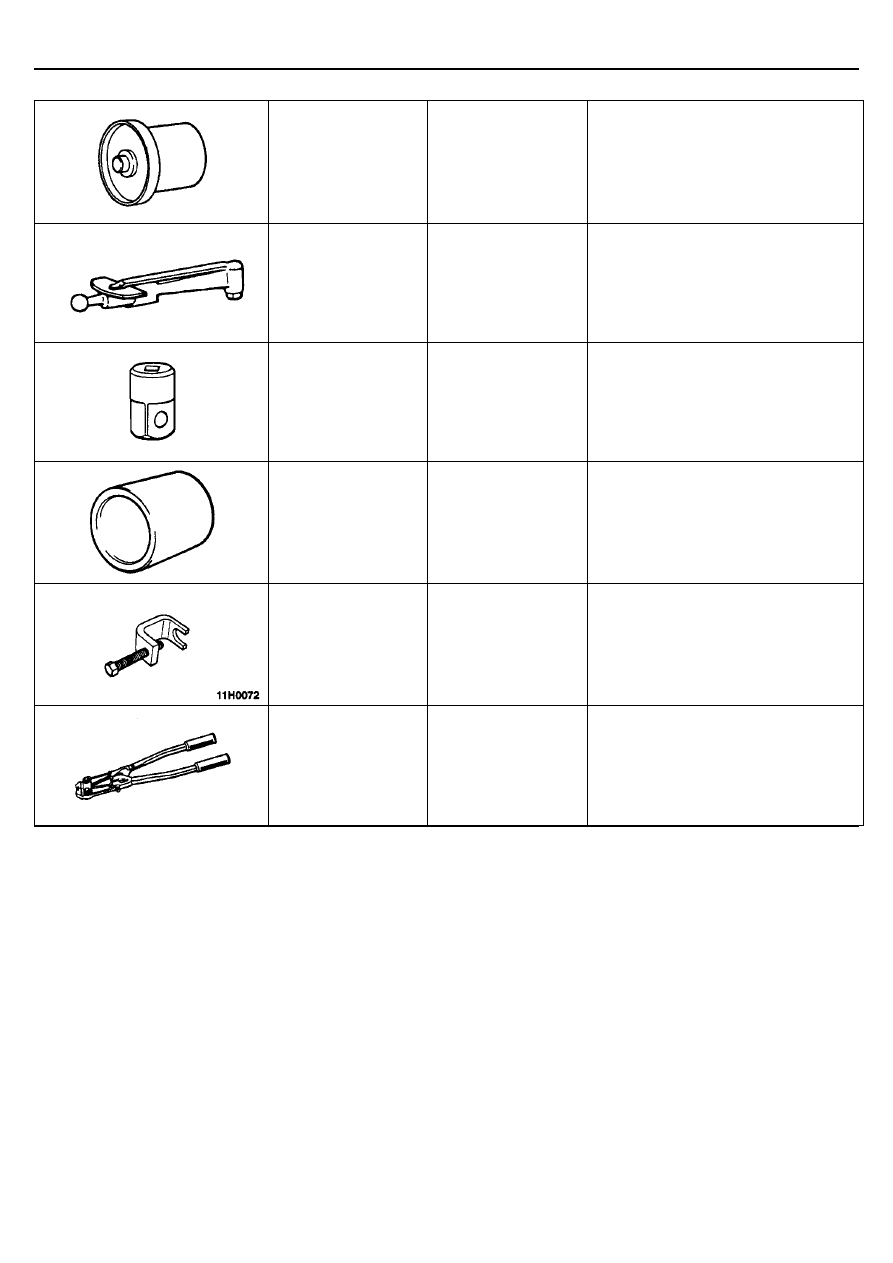

МВ991387

Приспособление для
снятия и установки
втулок

Запрессовка наружного сальника

МВ990685

Ключ
динамометрический

Измерение момента начала вращения
подшипника ступицы

МВ990326

Втулка для
регулировки
предварительного
натяга подшипника

Измерение момента начала вращения
подшипника ступицы

МВ991389

Оправка

Запрессовка внутреннего сальника

МВ991618

Съемник болта
ступицы

Снятие болта ступицы

МВ991561

Пассатижи для
хомутов чехлов
ШРУСов

Установка хомутов защитных чехлов
ШРУСов
