ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система пуска

16-23

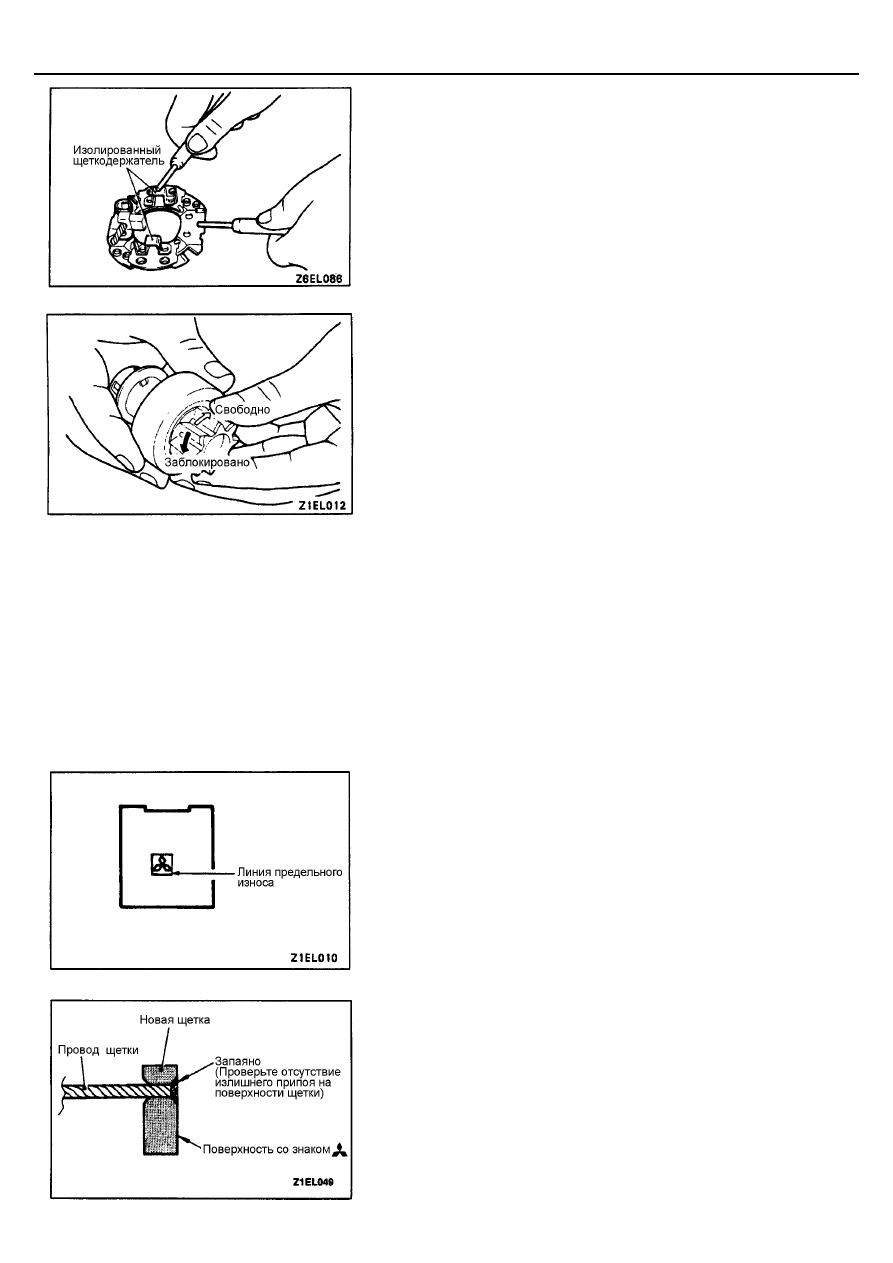

ЩЕТКОДЕРЖАТЕЛЬ

Используя омметр, измерьте сопротивление между пластиной
щеткодержателя и щеткодержателем, как это указано на рис. Если
сопротивление стремиться к бесконечности, то щеткодержатель исправен.

ОБГОННАЯ МУФТА

1.

Удерживая рукой корпус муфты, вращайте шестерню привода.
Шестерня должна вращаться плавно, без заеданий в одном
направлении, и не вращаться в противоположном. Если шестерня
заедает или вращается в обоих направлениях, то замените обгонную
муфту в сборе.

2.

Проверьте шестерню привода на предмет отсутствия повышенного
износа или задиров. При их обнаружении замените обгонную муфту в
сборе. Если шестерня привода повреждена, также проверьте
зубчатый венец маховика (/гидротрансформатора АКПП) на предмет
отсутствия задиров или повышенного износа.

ВТУЛКИ ПЕРЕДНЕЙ И ЗАДНЕЙ КРЫШКИ

Проверьте отсутствие износа и задиров на втулках. При их обнаружении
замените переднюю или заднюю крышку стартера в сборе.

ЗАМЕНА ЩЕТКИ И ПРУЖИНЫ

1.

Изношенные ниже предельной линии или замасленные щетки следует
заменить.

2.

Для замены щеток необходимо осторожно, чтобы не повредить
провода щеток, раскрошить пассатижами старые щетки.

3.

Зачистите наждачной бумагой конец провода щетки для обеспечения
прочной пайки.

4.

Вставьте проводник в отверстие новой щетки и припаяйте его. При
этом следите, чтобы конец проводника и излишки припоя не
выступали за поверхность щетки.

5.

При замене отрицательной щетки вытяните щетку из
щеткодержателя, оттягивая удерживающую пружину.

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система пуска

16-24

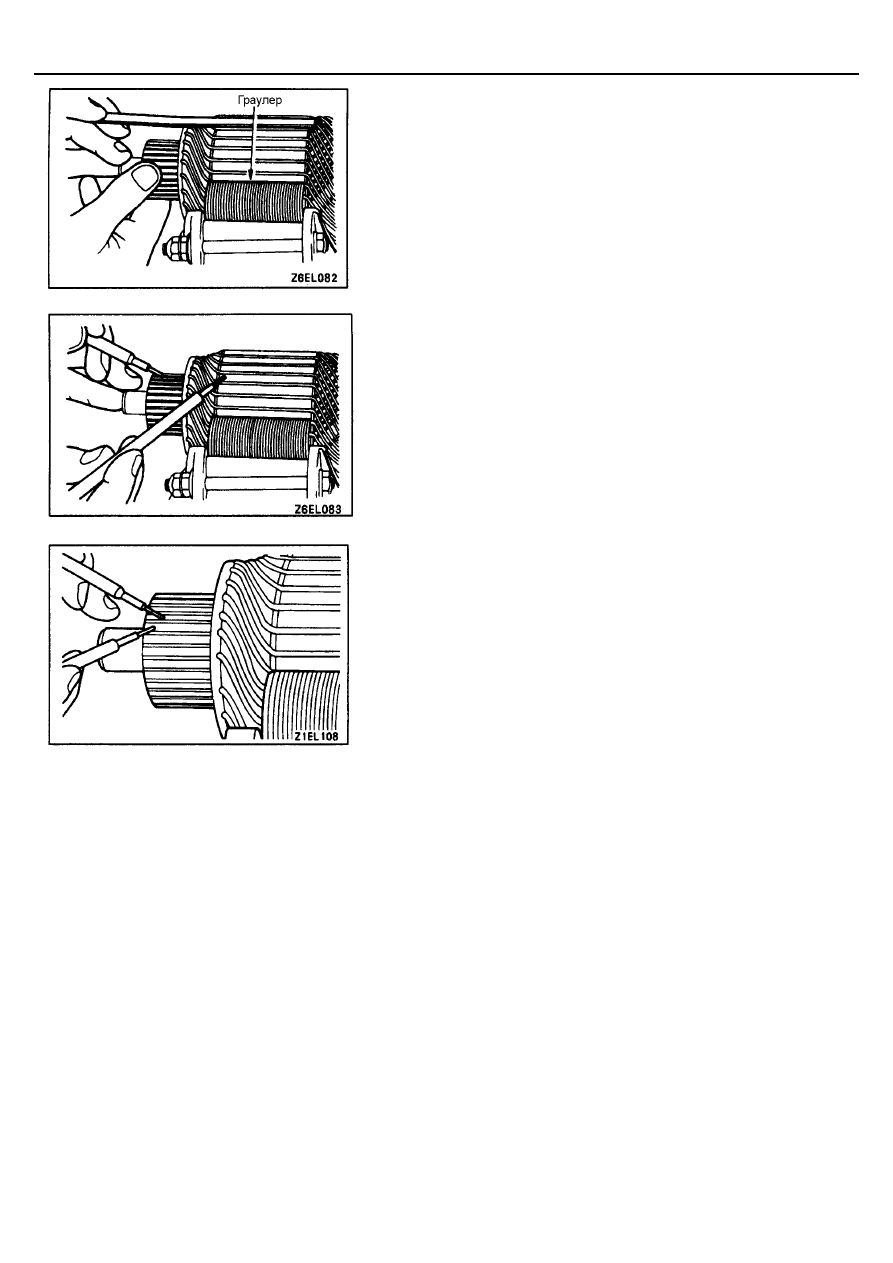

ПРОВЕРКА ЯКОРЯ СТАРТЕРА

ПРОВЕРКА НА ПРЕДМЕТ ОТСУТСТВИЯ КОРОТКОГО
ЗАМЫКАНИЯ ОБМОТКИ ЯКОРЯ

1.

Установите якорь в граулер (прибор для проверки обмотки стартера и
генератора).

2.

Медленно вращая якорь в граулере, держите параллельно и чуть
выше якоря тонкую стальную пластинку. Коротко замкнутая обмотка
якоря вызовет вибрацию пластинки и ее притягивание к сердечнику.
Замените неисправный якорь.

ПРОВЕРКА НА ПРЕДМЕТ ОТСУТСТВИЯ ЗАМЫКАНИЯ
ОБМОТКИ ЯКОРЯ НА "МАССУ"

Используя омметр, измерьте сопротивление между каждой ламелью
коллектора и сердечником якоря. Если сопротивление стремиться к
бесконечности, то изоляция исправна.

ПРОВЕРКА НА ПРЕДМЕТ ОТСУТСТВИЯ ОБРЫВА В
ОБМОТКЕ ЯКОРЯ

Используя омметр, измерьте сопротивление между ламелями коллектора.
Если сопротивление мало (цепь замкнута), то обмотка якоря исправна.

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система пуска

16-25

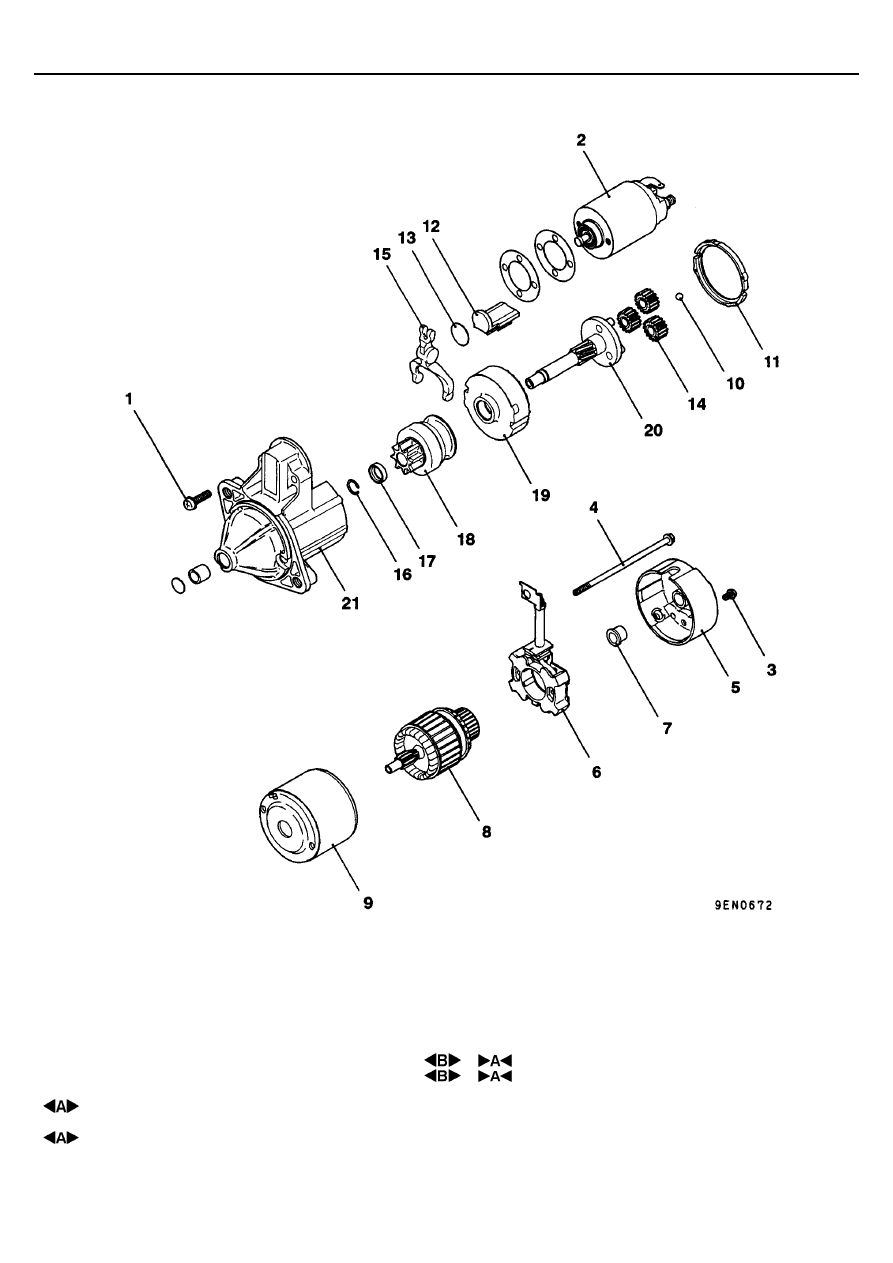

РАЗБОРКА И СБОРКА (СТАРТЕР С ПОНИЖАЮЩЕЙ ПЕРЕДАЧЕЙ)

Последовательность разборки

1. Винт
2. Тяговое реле
3. Винт
4. Болт стяжной
5. Крышка задняя
6. Щеткодержатель в сборе
7. Подшипник задний
8. Якорь
9. Полюс в сборе с обмоткой статора
10. Шарик
11. Уплотнительное кольцо А

12. Упор В
13. Пластина
14. Сателлиты
15. Рычаг привода
16. Стопорное кольцо
17. Ограничительное кольцо
18. Обгонная муфта
19. Шестерня внутреннего зацепления
20. Водило
21. Крышка передняя

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система пуска

16-26

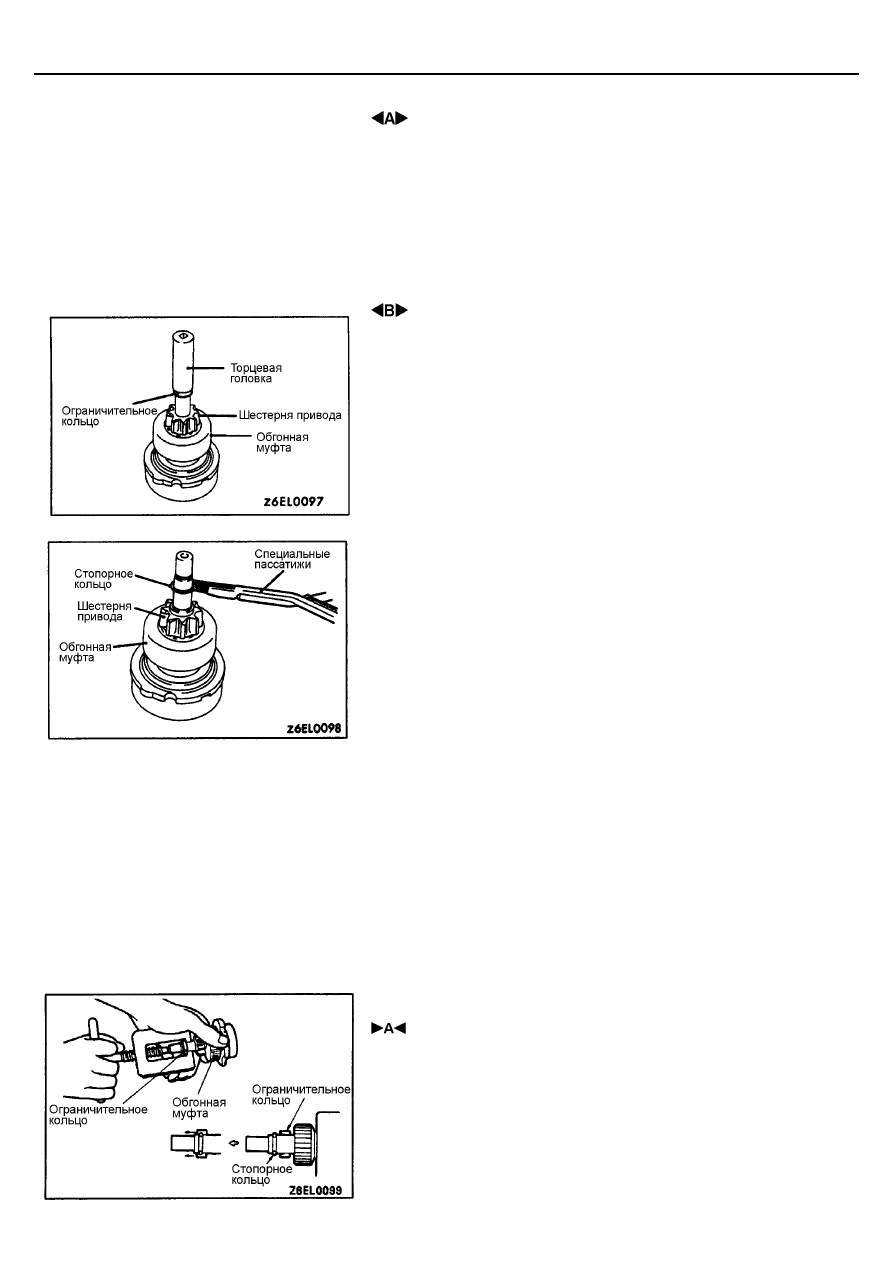

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

 СНЯТИЕ ЯКОРЯ / ШАРИКА

Предостережение
При снятии якоря не потеряйте шарик (который используется как
подшипник) в торце вала якоря.

 СНЯТИЕ СТОПОРНОГО / ОГРАНИЧИТЕЛЬНОГО

КОЛЬЦА

1.

При помощи подходящей торцевой головки стяните (вниз)
ограничительное кольцо со стопорного кольца.

2.

При помощи специальных пассатиж снимите стопорное кольцо, затем
снимите ограничительное кольцо и обгонную муфту.

ОЧИСТКА ДЕТАЛЕЙ СТАРТЕРА

1.

Не опускайте детали в моющие растворы (растворители).
Подобная мойка полюса в сборе обмоткой статора и / или якоря
повредит изоляцию обмоток. Протрите эти детали только тканью.

2.

Не опускайте обгонную муфту в сборе с шестерней привода в
моющий раствор (растворитель). В обгонную муфту заложена
консистентная смазка на заводе-изготовителе, поэтому растворитель
вымоет смазку из муфты.

3.

Обгонную муфту в сборе с шестерней привода можно протереть
смоченной в моющем растворе щеткой и затем вытереть насухо
тканью.

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

 УСТАНОВКА ОГРАНИЧИТЕЛЬНОГО / СТОПОРНОГО

КОЛЬЦА

При помощи подходящего съемника наденьте ограничительное кольцо
обгонной муфты на стопорное кольцо.
