ДВИГАТЕЛЬ 4G9 -

Двигатель в сборе

11B-26

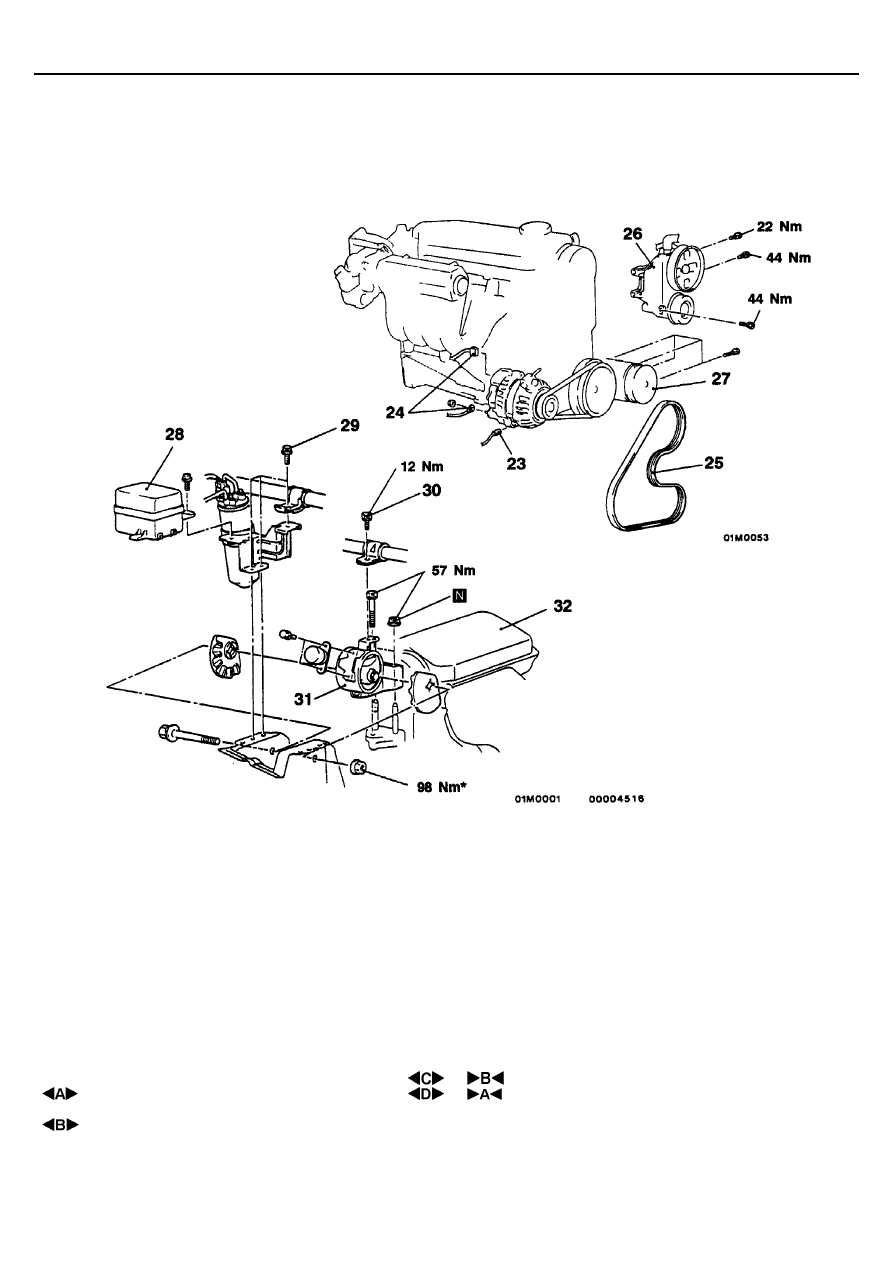

29. Болты крепления кронштейна ресивера
кондиционера
30. Болт крепления кронштейна шланга
гидроусилителя
31. Кронштейн опоры двигателя
32. Двигатель в сборе

23. Разъем датчика(-выключателя)
давления масла
24. Разъем генератора
25. Ремень привода насоса
гидроусилителя и компрессора
кондиционера
26. Насос гидроусилителя рулевого
управления в сборе с кронштейном
27. Компрессор кондиционера
(М/Т: см. ГЛАВУ 22)
(А/Т: см. ГЛАВУ 23)
28. Блок реле кондиционера

Внимание
Места крепления, обозначенные знаком *, необходимо сначала
предварительно затянуть, а после полного опускания двигателя
на опоры затянуть окончательно

ДВИГАТЕЛЬ 4G9 -

Двигатель в сборе

11B-27

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ НАСОСА ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО

УПРАВЛЕНИЯ С КРОНШТЕЙНОМ В СБОРЕ

Снимите насос гидроусилителя рулевого управления в сборе с
кронштейном с двигателя вместе с подсоединенными к нему шлангами.
ПРИМЕЧАНИЕ
Снятый насос гидроусилителя рулевого управления в сборе с
кронштейном и шлангами привяжите проволокой и разместите в таком
месте, где он не будет помехой при снятии и установке двигателя в сборе

 СНЯТИЕ КОМПРЕССОРА КОНДИЦИОНЕРА

Отсоедините разъем проводов компрессора кондиционера и снимите
компрессор с его кронштейна вместе с подсоединенными шлангами.
ПРИМЕЧАНИЕ
Привяжите проволокой снятый компрессор и поместите его в такое место,
где он не будет служить помехой при снятии и установке двигателя.

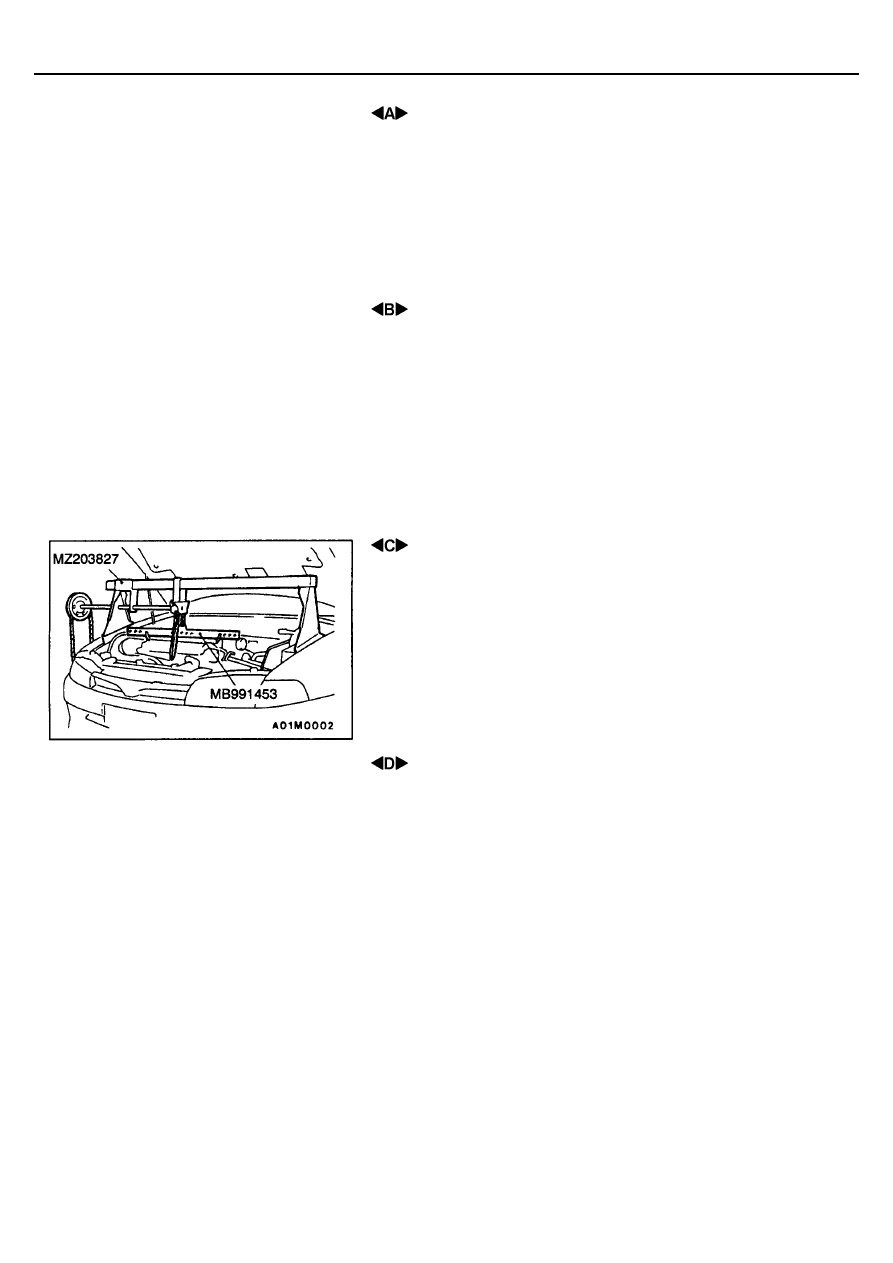

 СНЯТИЕ КРОНШТЕЙНА ОПОРЫ ДВИГАТЕЛЯ

1.

Подставьте под двигатель подкатной гидравлический домкрат.

2.

Снимите с двигателя специальный инструмент, использованный при
снятии коробки передач.

3.

Закрепите двигатель на траверсе и повесьте ее на таль или
аналогичное устройство.

4.

Вставьте деревянный брусок между опорной пятой домкрата и
масляным поддоном двигателя и немного приподнимите двигатель
для разгрузки опоры от веса двигателя; затем снимите кронштейн
опоры двигателя.

 СНЯТИЕ ДВИГАТЕЛЯ В СБОРЕ

Проверьте, что от двигателя отсоединены все провода (электрические
разъемы), шланги, и т. п., а затем медленно поднимите двигатель вверх из
моторного отсека.

ДВИГАТЕЛЬ 4G9 -

Двигатель в сборе

11B-28

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ДВИГАТЕЛЯ В СБОРЕ

При установке двигателя тщательно проверяйте отсутствие зажатия
проводов, шлангов и разъемов проводов.

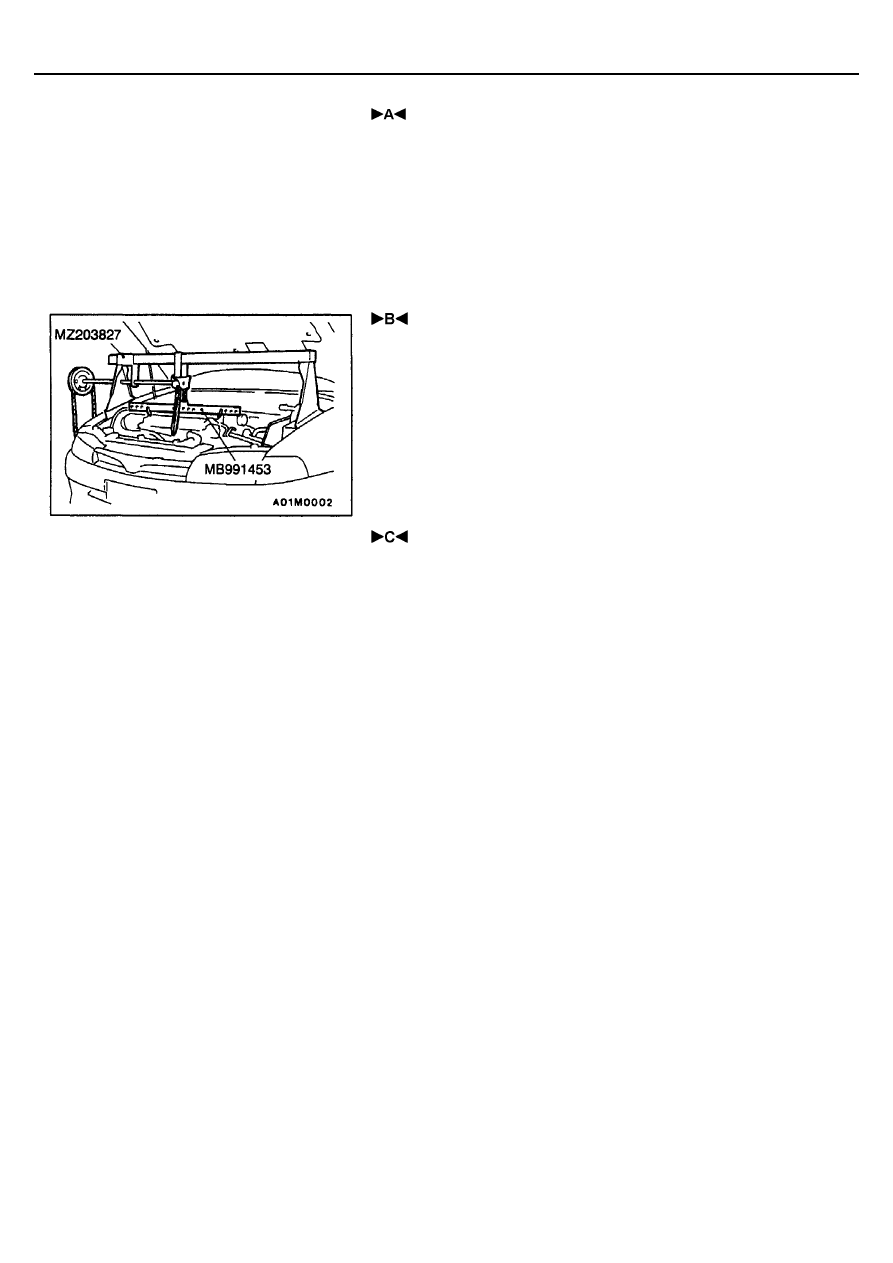

 УСТАНОВКА КРОНШТЕЙНА ОПОРЫ ДВИГАТЕЛЯ

1.

Подставьте под двигатель подкатной гидравлический домкрат
(вставив деревянный брусок между опорной пятой домкрата и
масляным поддоном двигателя) и установите кронштейн опоры
двигателя, регулируя положение двигателя при помощи домкрата.

2.

Поддержите двигатель при помощи домкрата.

3.

Поддерживая двигатель при помощи

специального инструмента

(домкрата, прим. редактора), отсоедините таль.

 УСТАНОВКА ТОПЛИВНОГО ШЛАНГА ВЫСОКОГО

ДАВЛЕНИЯ

1.

Смажьте кольцевую прокладку небольшим количеством чистого
моторного масла.
Внимание.
Не допускайте попадания масла внутрь топливного коллектора.

2.

Слегка поворачивая фланец топливного шланга вправо - влево
осторожно вставьте его в топливный коллектор, не допуская при этом
повреждения кольцевой прокладки.
После установки проверьте, что фланец топливного шланга высокого
давления поворачивается в топливном коллекторе плавно, без
заедания.

3.

Если фланец топливного шланга заедает при проворачивании, это
может указывать на повреждение кольцевой прокладки. Отсоедините
фланец топливного шланга и осмотрите кольцевую прокладку на
предмет повреждений. Затем вставьте фланец топливного шланга в
топливный коллектор и проверьте плавность проворачивания фланца.
