Mitsubishi Lancer / Lancer Wagon. Руководство - часть 892

11B

-26

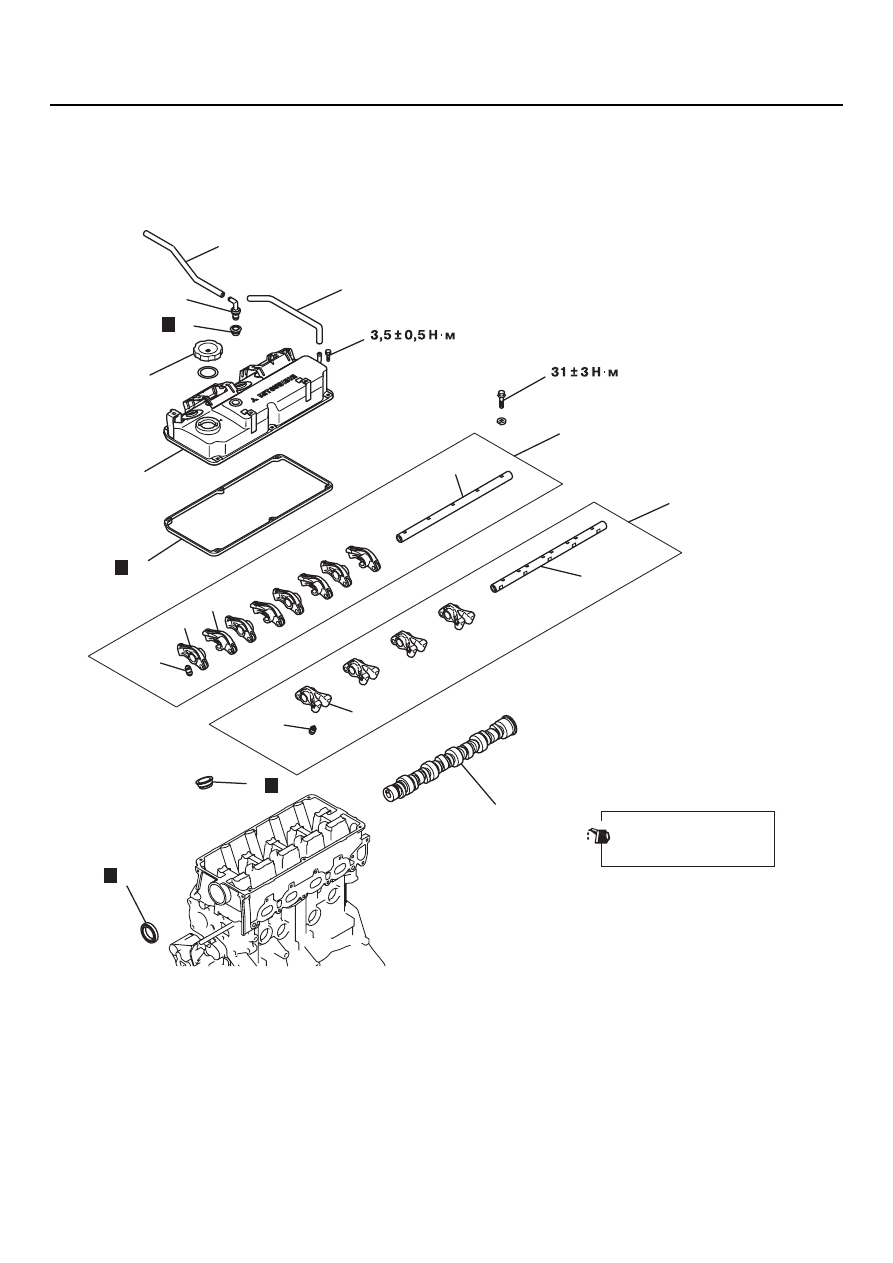

КОРОМЫСЛА И РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

КОРОМЫСЛА И РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

СНЯТИЕ И УСТАНОВКА

M1113005400507

AK300367AB

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

Перед сборкой смажьте
все движущиеся детали
моторным маслом.

Н

Н

Н

Н

Последовательность снятия
компонентов

1.

Шланг сапуна.

2.

Шланг системы принудительной
вентиляции картера.

3.

Крышка маслоналивной
горловины.

4.

Клапан системы принудительной
вентиляции картера (PCV).

5.

Прокладка клапана PCV.

6.

Клапанная крышка.

7.

Прокладка клапанной крышки.

8.

Сальник.

>>D<<

9.

Сальник распредвала.

<<А>> >>С<<

10. Коромысла и ось коромысел.

<<А>> >>С<<

11. Коромысла и ось коромысел.
12. Коромысло А.
13. Коромысло В.

>>B<<

14. Ось коромысел.

>>А<<

15. Гидрокомпенсатор.
16. Коромысло С.

>>B<<

17. Ось коромысел.

>>А<<

18. Гидрокомпенсатор.
19. Распредвал.

Последовательность снятия
компонентов

11B

-27

КОРОМЫСЛА И РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

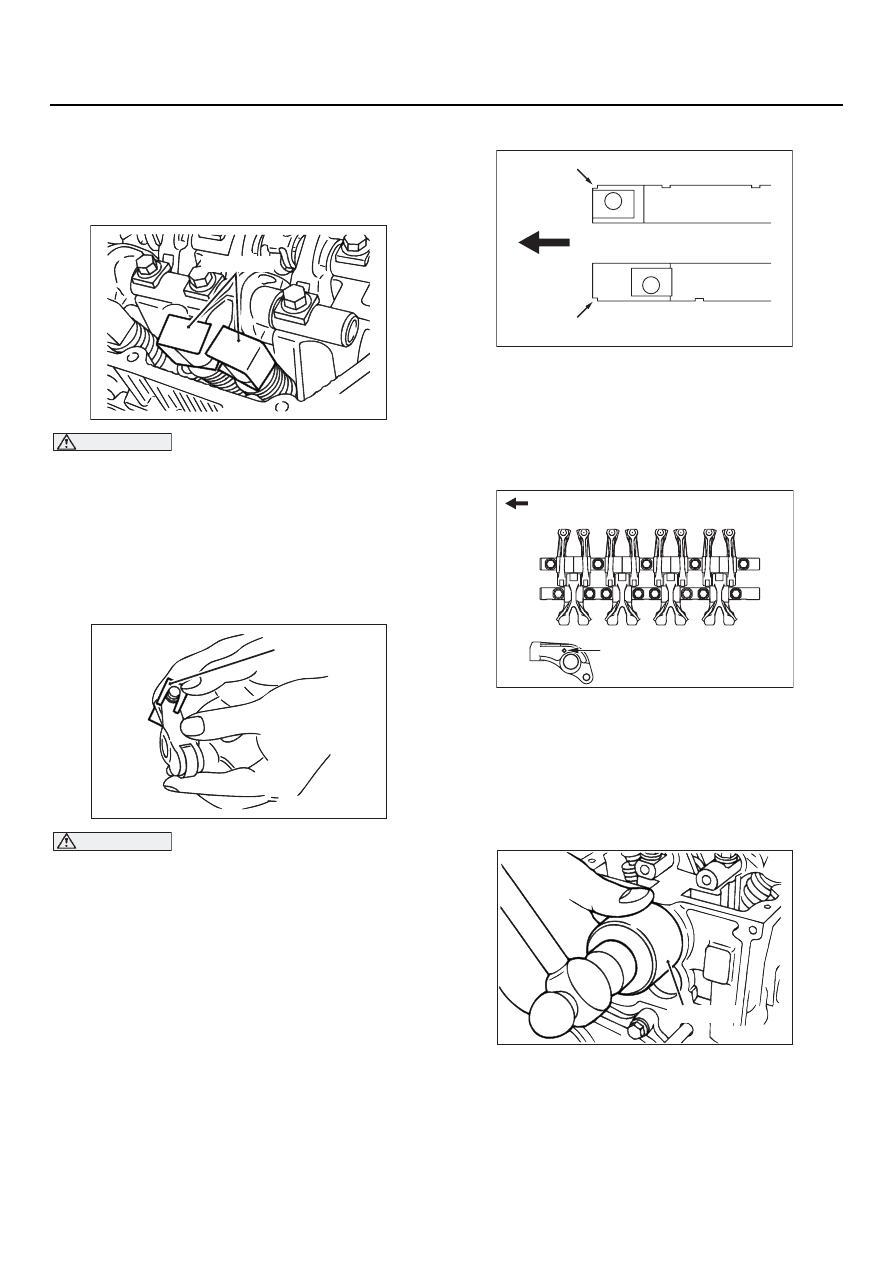

ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ
ПО СНЯТИЮ

<<A>> СНЯТИЕ ОСИ КОРОМЫСЕЛ
С КОРОМЫСЛАМИ

ВНИМАНИЕ

Если компенсаторы предполагается
использовать вновь, то их нужно промыть.
(См.

CTP. 11B-28

).

Закрепите компенсаторы фиксатором
MD998443, чтобы они не выпали.

ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ

>>A<< УСТАНОВКА КОМПЕНСАТОРОВ

ВНИМАНИЕ

Если компенсаторы предполагается
использовать вновь, то их нужно промыть.
(См.

CTP. 11B-28

).

Установите компенсатор на коромысло так,
чтобы из них не выливалось дизельное топливо.
Закрепите компенсатор фиксатором MD998443,
чтобы он не выпал.

>>B<< УСТАНОВКА ОСИ КОРОМЫСЕЛ

Установите оси коромысел так, чтобы выемки
на осях были направлены в сторону ремня ГРМ,
как показано на рисунке.

>>C<< УСТАНОВКА КОРОМЫСЕЛ
И ОСЕЙ КОРОМЫСЕЛ В СБОРЕ

Соберите коромысла на осях, обращая
внимание на маркировку. Установите
собранные коромысловые оси головку
цилиндров.

>>D<< УСТАНОВКА САЛЬНИКА
РАСПРЕДВАЛА

Используя оправку MD998713, запрессуйте
сальник в гнездо.

AK300583

MD998443

AB

AK300584

MD998443

AB

AK300381AB

Передняя часть двигателя

Выемка

Выемка

Ось коромысел
выпускных клапанов

Ось коромысел
впускных клапанов

AK300382AB

Передняя часть двигателя

A

A

A

A

B

B

B

B

C

C

C

C

Метка коромысла

AK300008AB

MD998713

11B

-28

КОРОМЫСЛА И РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

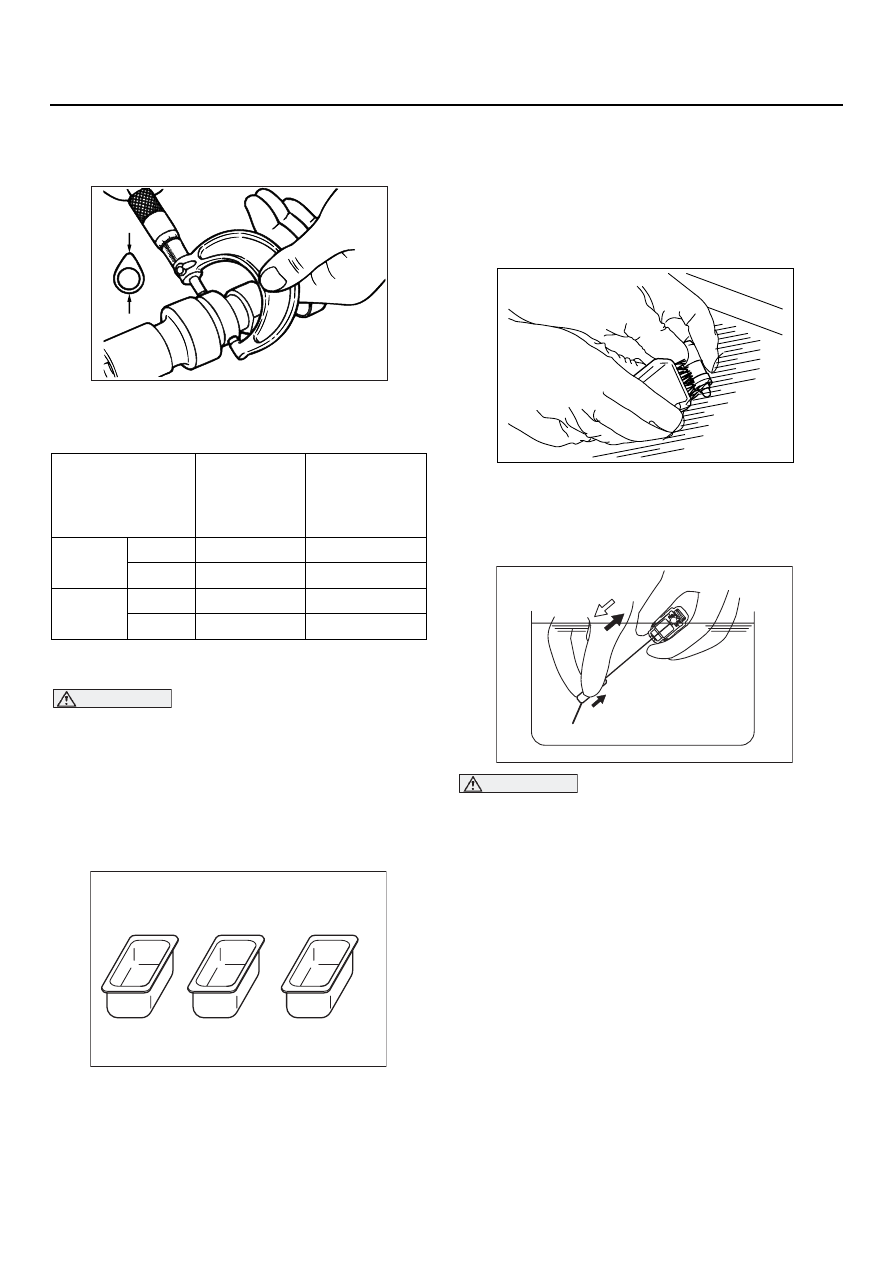

ПРОВЕРКА

M1113005500430

РАСПРЕДВАЛ

Измерьте высоту кулачков и замените
распредвал, если высота хотя бы одного
их них будет меньше допустимого предела.

ГИДРОКОМПЕНСАТОРЫ

ВНИМАНИЕ

•

Гидрокомпенсатор является
прецизионным узлом. Не допускайте
их загрязнения и попадания в них
посторонних частиц.

•

Нельзя разбирать компенсаторы.

•

Для промывки гидрокомпенсаторов
нужно применять только чистое
дизельное топливо.

1. Подготовьте три ванночки и примерно 5 дм

3



дизельного топлива. В каждую ванночку
налейте столько дизельного топлива, чтобы
оно полностью закрывало поставленный
вертикально компенсатор. Затем, с каждым
компенсатором, проделайте описанные
далее операции.

2. Опустите компенсатор в ванночку А

и отмойте его наружную поверхность.

NOTE: Трудно удаляемые отложения
очистите капроновой щёткой.

ВНИМАНИЕ

Пружинка шарикового клапана очень слаба
и компенсатор можно легко вывести из
строя, если шильце для выпуска воздуха
вдвигать с большим усилием.

3. Слегка вдавив шарик при помощи проволоки

диаметром 0,5 мм или специальным
шильцем (MD998442), сделайте 5]10 качков
плунжером компенсатора, чтобы он начал
передвигаться без заеданий. Эта операция
не только облегчит перемещение плунжера,
но и удалит грязное масло.

NOTE: Если перемещение плунжера
останется затруднённым, либо будет
замечена иная неисправность, то такой
компенсатор нужно заменить.

Наименование

Номиналь!
ное
значение,
мм:

Наименьшее
допустимое
значение,
мм

Впуск]
ной

4G13

36,86

36,36

4G18

37,17

36,67

Выпуск]
ной

4G13

36,68

36,18

4G18

36,99

36,49

AK300585

AK300586

A

B

C

Для предвари]
тельной
промывки

Для оконча]
тельной
промывки

Для заполнения
дизельным
топливом

AB

AK300587AB

Diesel fuel

AK202680

MD998442

Дизельное топливо

AB

11B

-29

КОРОМЫСЛА И РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

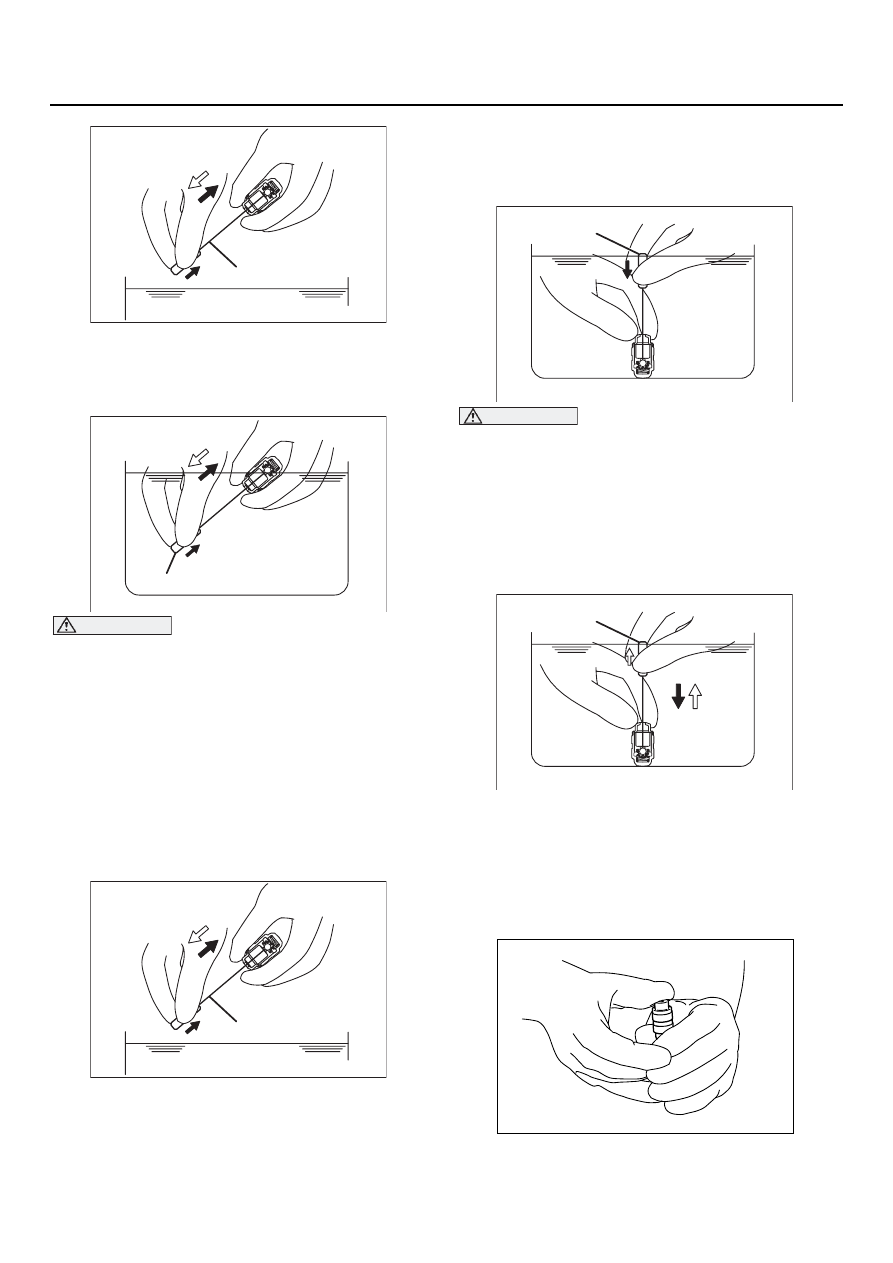

4. Выньте компенсатор из ванночки. Затем

отожмите шарик клапана вниз и, сжав
плунжер, выпустите из компенсатора
дизельное топливо.

ВНИМАНИЕ

Пружинка шарикового клапана очень слаба
и компенсатор можно легко вывести
из строя, если шильце для выпуска воздуха
вдвигать с большим усилием.

5. Поместите компенсатор в ванночку В. Слегка

вдавив шарик при помощи проволоки
диаметром 0,5 мм или специальным шил]
ьцем (MD998442), сделайте 5]10 качков
плунжером компенсатора, чтобы он начал
передвигаться без заеданий. При помощи
этой операции промывается нагнетательная
камера компенсатора.

6. Выньте компенсатор из ванночки. Затем

отожмите шарик клапана вниз и, сжав
плунжер, выпустите из компенсатора
дизельное топливо.

ВНИМАНИЕ

Не используйте ванночку С для мойки. Если
использовать ванночку С для мойки, то в
нагнетательную камеру компенсатора, при
её заполнении дизельным топливом, может
попасть грязь.

7. Поместите компенсатор в ванночку С. Затем

отожмите шарик клапана вниз, используя
проволоку или специальное шильце.

8. Поставьте компенсатор вертикально,

плунжером вверх, и нажмите на него,
добиваясь максимально возможного
перемещения. Медленно дайте плунжеру
подняться вверх, чтобы заполнилась
нагнетательная камера, и отпустите шарик
клапана.

AK202681 AB

MD998442

Дизельное топливо

AK202680

MD998442

Дизельное топливо

AB

AK202681 AB

MD998442

Дизельное топливо

AK202682 AB

Дизельное
топливо

MD998442

AK202683

MD998442

AB

Дизельное
топливо

AK300588
