Mitsubishi Lancer / Lancer Wagon. Руководство - часть 886





11B

-2

КАК ПОЛЬЗОВАТЬСЯ ЭТИМ РУКОВОДСТВОМ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

КАК ПОЛЬЗОВАТЬСЯ ЭТИМ РУКОВОДСТВОМ

M1113025100207

В настоящем Руководстве описываются действия, выполняемые после снятия двигателя с автомобиля.
Процедура снятия двигателя и его установки, а также операции, выполняемые непосредственно на автомобиле,
описаны в другом Руководстве, подготовленном для данного автомобиля.

(1) Для того, чтобы механик мог иметь представление о том, какое место компонент занимает на двигателе, в начале каждого
       раздела помещён чертёж этого компонента.
(2) Операции технического обслуживания помечены номерами на чертеже соответствующего компонента.
       Компоненты, которые не могут быть использованы повторно, помечены как таковые, показаны также и моменты затяжки
       резьбовых соединений.


·

Этапы демонтажа

       Номера компонентов на подрисуночных подписях соответствуют номерам позиций на чертежах и порядку их демонтажа.


·

Этапы установки

       Описание установки не приводится во всех случаях, когда установка производится в порядке обратном демонтажу.


·

Этапы разборки

       Номера названий деталей соответствуют номерам на чертеже и порядку разборки.


·

Этапы сборки

       Описание сборки не приводится во всех случаях, когда сборка производится в порядке обратном демонтажу.

КАК ПОЛЬЗОВАТЬСЯ ЭТИМ РУКОВОДСТВОМ

Как читать пояснения?

Обзор пояснений

Операции технического обслуживания

Классификация ключевых операций технического обслуживания

Ключевые операции технического обслуживания,
требования к проведению операций и инструкции
по применению специального инструмента
и приспособлений расположены в порядке исполнения
(применения) и сопровождаются подробными пояснениями.

<<A>>: Обращённые наружу скобки обозначают операции
                  снятия или разборки компонентов.
>>A<<: Обращённые внутрь скобки обозначают операции
                  установки или сборки компонентов.

Во всех случаях, когда требуется применение смазки
или герметика, соответствующий компонент
и/или страница, следующая за изображением компонента,
сопровождается нужным символом.

Символические обозначения смазок и герметиков

. . . . . . . . . . Консистентная смазка

. . . . . . . . . . Герметик или жидкая прокладка

. . . . . . . . . . Тормозная жидкость

. . . . . . . . . . Моторное или трансмиссионное масло

Описываются только те диагностические процедуры, где используются специальные приспособления или приборы.
Наружный осмотр и мойка компонентов проводятся всегда, когда этого требует здравый смысл, даже если об этом
не упоминается в текст.

Проверка

AK202851

11B

-3

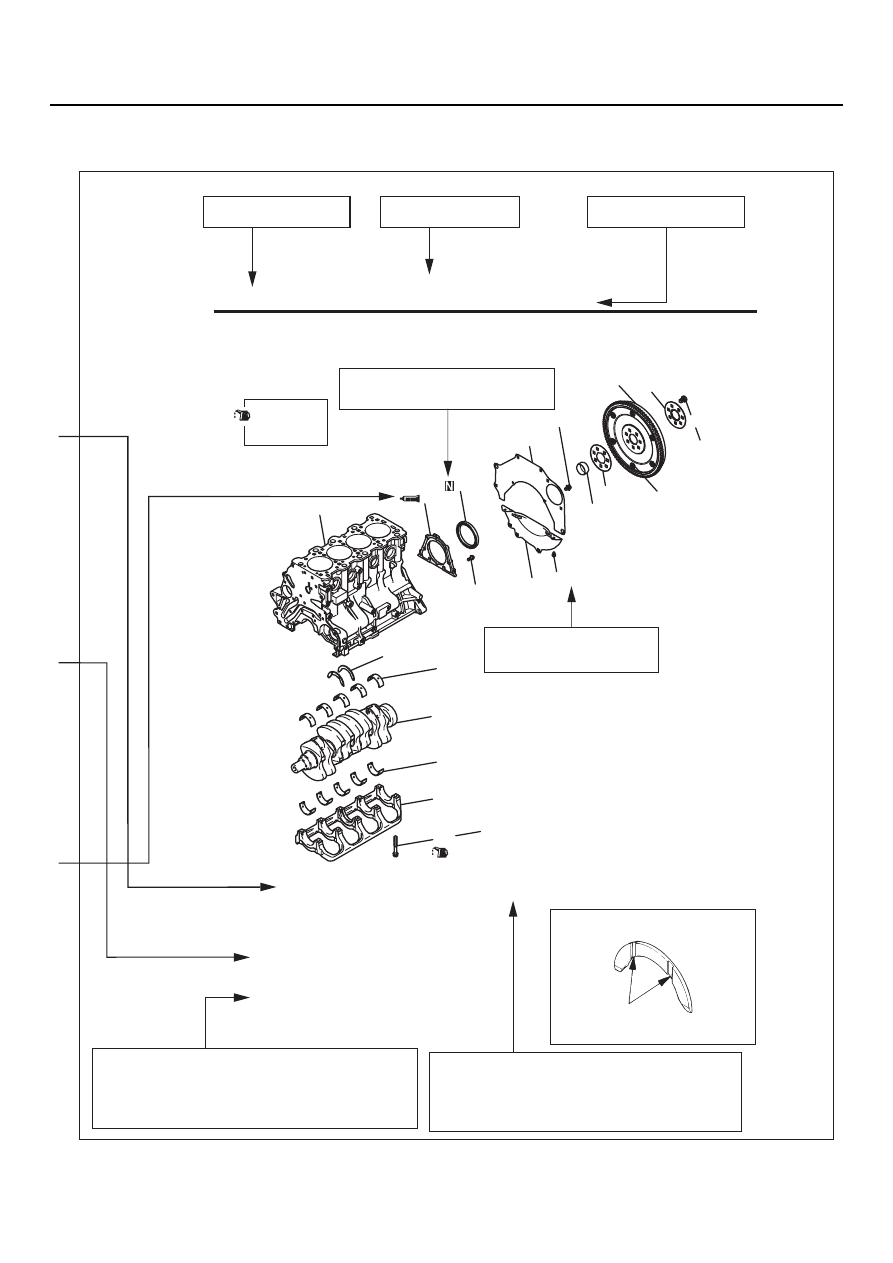

КАК ПОЛЬЗОВАТЬСЯ ЭТИМ РУКОВОДСТВОМ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

ENGINE OVERHAUL

11!54

CRANKSHAFT AND CYLINDER BLOCK

REMOVAL AND INSTALLATION

Название раздела

Номер страницы

Операции технического обслуживания
и пункты, требующие внимания,
при проведении снятия/установки
и разборки/сборки.

Заглавные буквы в таком списке
соответствуют ключевым операциям
технического обслуживания
(снятия/установки, разборки/сборки).

Обозначение компонентов,
подлежащих замене на новые.

Момент затяжки
резьбового соединения

CRANKSHAFT AND CYLINDER BLOCK

                 Removal steps
             1. Drive plate bolt
             2. Adapter plate
             3. Drive plate
             4. Crankshaft bushing
             5. Rear plate
             6. Bellhousing cover
 >>E<< 7. Oil seal case
 >>D<< 8. Oil seal
 >>C<< 9. Bearing cap bolt
             10. Bearing cap
 >>B<< 11. Crankshaft bearing, lower
 >>A<< 12. Crankshaft

>>A<< THRUST BEARING INSTALLATION

INSTALLATION SERVICE POINTS

AK100786 AB

Grooves

Название главы

AK300250

AK204351 AB

Apply engine oil
to all moving
parts before
installation.

1

2

3

4

5

6

7

8

9

11

12

13

14

15

16

10

25

± 2 N· m + 90º  to 100º

11

± 1 N· m

132

± 5 N· m

9.0

± 1.0 N· m

11

± 1 N· m

A

11B

-4

ОБЩАЯ ИНФОРМАЦИЯ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

ОБЩАЯ ИНФОРМАЦИЯ

M1113000100277

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

M1113000200520

Название
автомобиля

Модель
автомобиля

Модель
двигателя

Рабочий

объём, см

3

Технические данные

Lancer

CS1A

4G13]J

1,299

Один верхний распредвал, 16]ти
клапанная головка цилиндров

CS3A

4G18]V, 4G18]J 1,584

Один верхний распредвал, 16]ти
клапанная головка цилиндров

Lancer,
"универсал"

CA3W

4G18]V, 4G18]J 1,584

Один верхний распредвал, 16]ти
клапанная головка цилиндров

Наименование параметра

4G13!, один верхний
распредвал (SOHC)

4G18!, один верхний
распредвал (SOHC)

Диаметр цилиндра

×

 Ход мм

71

×

 82

76

×

 87,3

Рабочий объём, см

3

1,299

1,584

Количество цилиндров

4

Привод клапанов

Тип

Один верхний распредвал

Количество впускных
клапанов

2

Количество выпускных
клапанов

2

Компенсаторы

Гидравлические

Коромысла

Роликового типа

Степень сжатия

10,0

Система смазки

Принудительная, полнопоточный масляный
фильтр

Тип масляного насоса

Трохоидный

Система охлаждения

Жидкостная, с принудительной циркуляцией

Тип жидкостного насоса

Центробежный

11B

-5

ТЕХНИЧЕСКИЕ ДАННЫЕ ДЛЯ ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

ТЕХНИЧЕСКИЕ ДАННЫЕ ДЛЯ ОБСЛУЖИВАЮЩЕГО

ПЕРСОНАЛА

M1113000300464

Наименование параметра

Номинальные
значения

Допустимое
значение

Коромысла и распредвал

Высота кулачка, мм

4G13

Впускной

36,86

36,36

Выпускной

36,68

36,18

4G18

Впускной

37,17

36,67

Выпускной

36,99

36,49

Головка цилиндров и клапаны

Нелинейность нижней плоскости головки цилиндров, мм

0,03 или менее

0,2

Допустимая суммарная глубина шлифования нижней
плоскости головки и верхней плоскости блока цилиндров, мм

]

0,2

Высота головки цилиндров, мм

119,9 ] 120,1

]

Длина тела болта крепления головки цилиндров, мм

]

103,2

Высота цилиндрической части головки
клапана (запас на шлифовку), мм

Впускной

1,0

0,5

Выпускной

1,5

1,0

Зазор между стерженем клапана
и направляющей втулкой, мм

Впускной

0,020 ] 0,047

0,10

Выпускной

0,030 ] 0,057

0,15

Выступание стерженя клапана над
плоскостью головки цилиндров, мм

Впускной

53,21

53,71

Выпускной

54,10

54,60

Высота клапанов, мм

Впускной

111,56

111,06

Выпускной

114,71

114,21

Высота клапанных пружин в свободном состоянии, мм

50,87

49,87

Нецилиндричность пружин (отклонение оси симметрии
от нормали к опорной поверхности)

2

°

 или меньше

4

°

Ширина контактного пояска фаски клапана

0,9 ] 1,3

]

Выступание направляющей втулки над плоскостью головки
цилиндров, мм

22,7 ] 23,3

]

Масляный поддон и масляный насос

Диаметральный зазор между вершинами зубьев колёс, мм

0,06 ] 0,18

]

Торцевой (осевой) зазор, мм

0,04 ] 0,10

]

Зазор по окружности внешнего колеса, мм

0,10 ] 0,18

0,35

Поршень с шатуном

Зазор между поршневым кольцом и
канавкой (торцевой), мм

1]е (верхнее)
компрессион]
ное кольцо

0,03 ] 0,07

0,1

2]е компрес]
сионное
кольцо

0,02 ] 0,06

0,1
