Mitsubishi Lancer / Lancer Wagon. Руководство - часть 753
13A
-296
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>
ЭТАП 12. Проверка электрического
разъёма: СQ123, блок управления
двигателем <МКП> или СQ124, блок
управления двигателем / коробкой передач
<АКП>
В: Результаты проверки удовлетворительны?
ДА :
Проверьте и отремонтируйте жгут между
разъёмом CK123 (контакт № 13 и № 26)
блока управления двигателем <МКП>
или разъёмом СK124 (контакты № 42
и 48) блока управления двигателем /
коробкой передач <АКП> и "массой".
•
Проверьте цепь "массы"
на предмет обрыва
и повреждения.
НЕТ :
Отремонтируйте или замените.
AK301122
1
14
4
19
5
22
6
17
8
15
9
18
7
20
16
2
1312
23
24
25
26
21
3
10
11
AB

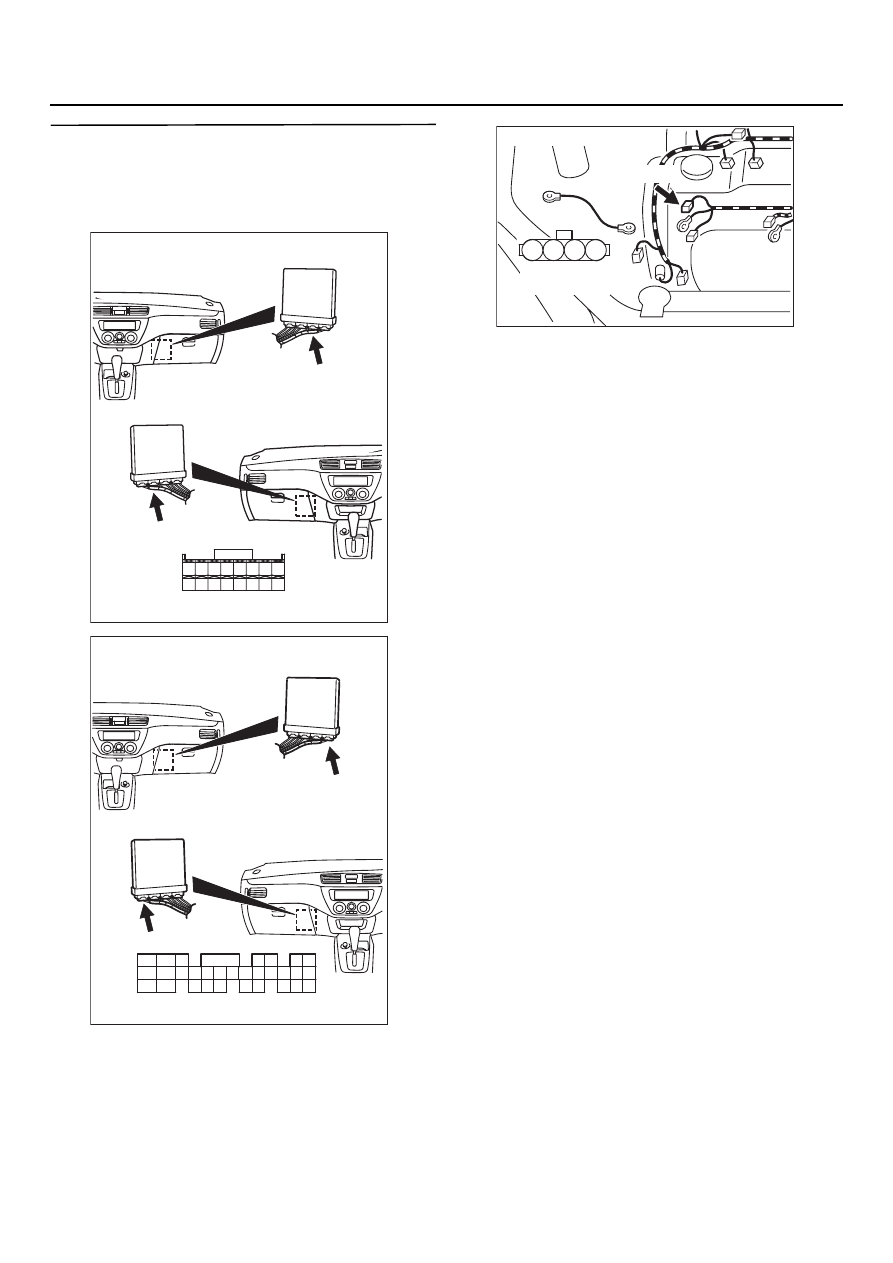

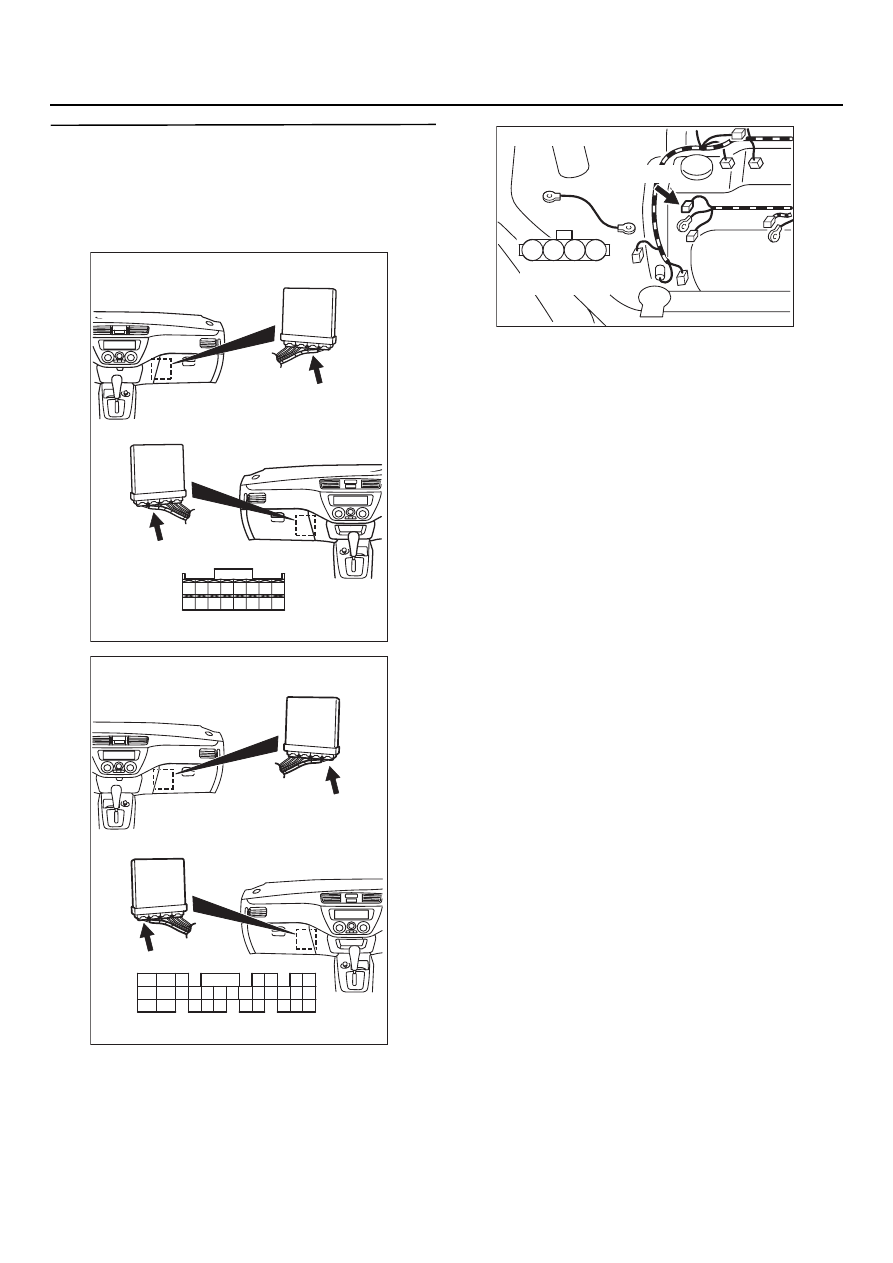

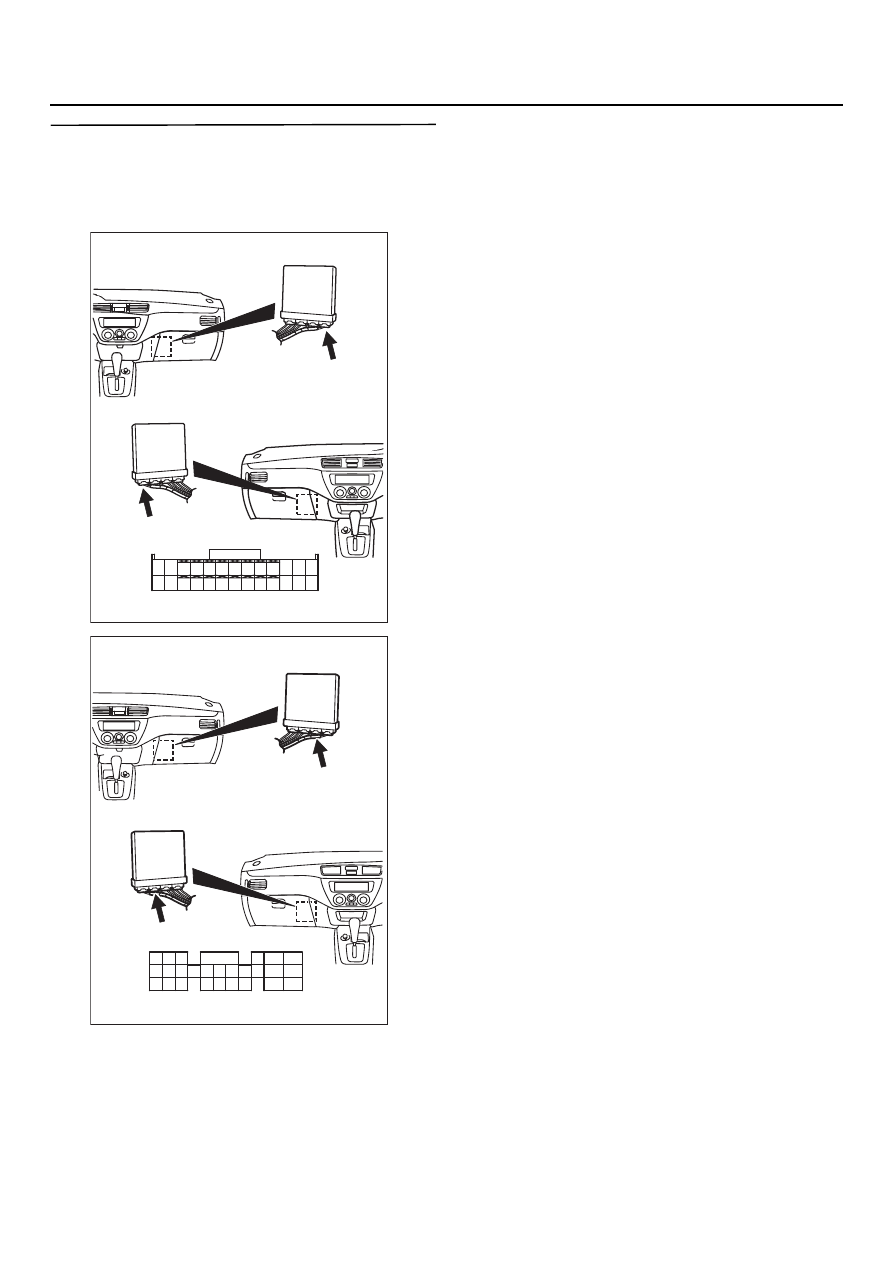

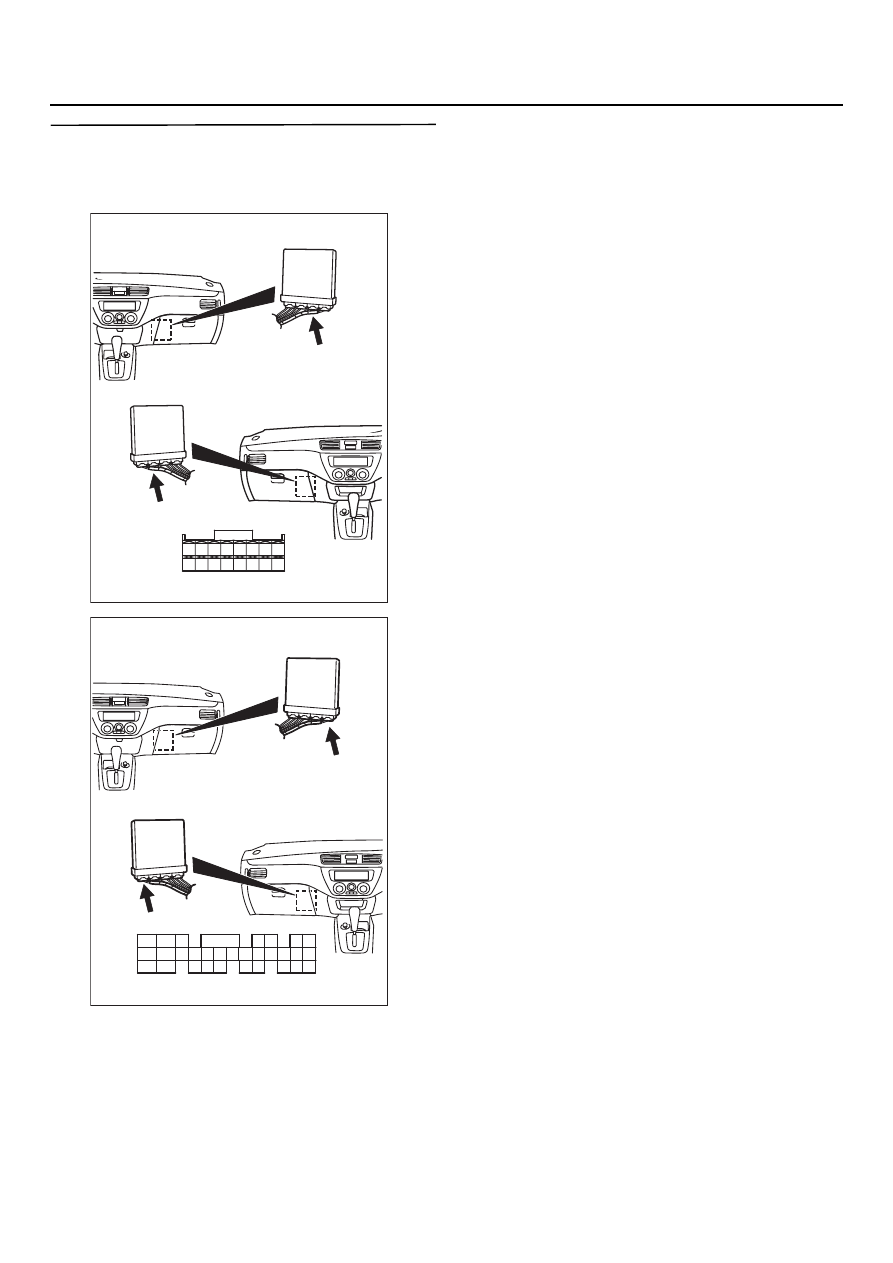

Разъём: CQ123
CK123 (Y)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK123 (Y)
AK301112
42
43
48
49
50
51
52
53
54
55
56
57
464544
58
59
60
61
62
63
64
65
66
47
41
CK124 (GR)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK124 (GR)
Разъём: CQ124
AB
