13A

-280

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 7. Проверка звука работы привода
регулятора холостого хода

•

Проверьте звук работы привода регулятора
холостого хода (См.

CTP.13A-446

).

В: Результаты проверки удовлетворительны?

ДА :

Промойте  корпус дроссельной
заслонки (проточную часть возле
заслонки) (См.

CTP.13A-435

).

НЕТ :

Проверьте цепь привода регулятора
холостого хода (См. Код № P0505,

CTP.13A-206

).

ЭТАП 8. База данных прибора MUTQII/III

•

См. перечень данных в справочной таблице,

CTP.13A-406

.

a. Позиция 18: Сигнал прокручивания

двигателя

НОРМА:

Есть (Выключатель зажигания в

положении: ST)

Нет (Выключатель зажигания в

положении: ON)

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 10 .

НЕТ :

Переходите к Этапу 9 .

13A

-281

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 9. Проверка электрического разъёма:
Разъём СQ129 блока управления двигателем

В: Результаты проверки удовлетворительны?

ДА :

Проверьте промежуточные разъёмы

CK14

*1

 или CK136

*2

 и, если нужно,

отремонтируйте. Если промежуточные
разъёмы исправны, то проверьте и
отремонтируйте жгут между разъёмом
CK201 (контакт № 5) выключателя
зажигания и разъёмом CK129 (контакт
№ 71) блока управления двигателем.

•

Проверьте цепь выхода на
предмет обрыва/короткого
замыкания.

НЕТ :

Отремонтируйте или замените.

ЭТАП 10. База данных прибора MUTQII/III

•

См. перечень данных в справочной таблице,

CTP.13A-406

.

a. Позиция 22: Датчик положения

коленчатого вала двигателя

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 11 .

НЕТ :

Проверьте цепь датчика положения
коленчатого вала (См. код P0335,

CTP.13A-160

).

ЭТАП 11. Проверка звука работы форсунки

•

Проверьте звук работы форсунки
(См.

CTP.13A-445

).

В: Слышен ли звук работы?

ДА :

Переходите к Этапу 12 .

НЕТ :

Определите, на каком цилиндре
возникла неисправность с подачей
топлива.

(См. Код №. P0201: Цепь форсунки 1,

CTP.13A-115

).

(См. Код №. P0202: Цепь форсунки 2,

CTP.13A-121

).

(См. Код №. P0203: Цепь форсунки 3,

CTP.13A-127

).

(См. Код №. P0204: Цепь форсунки 4,

CTP.13A-133

).

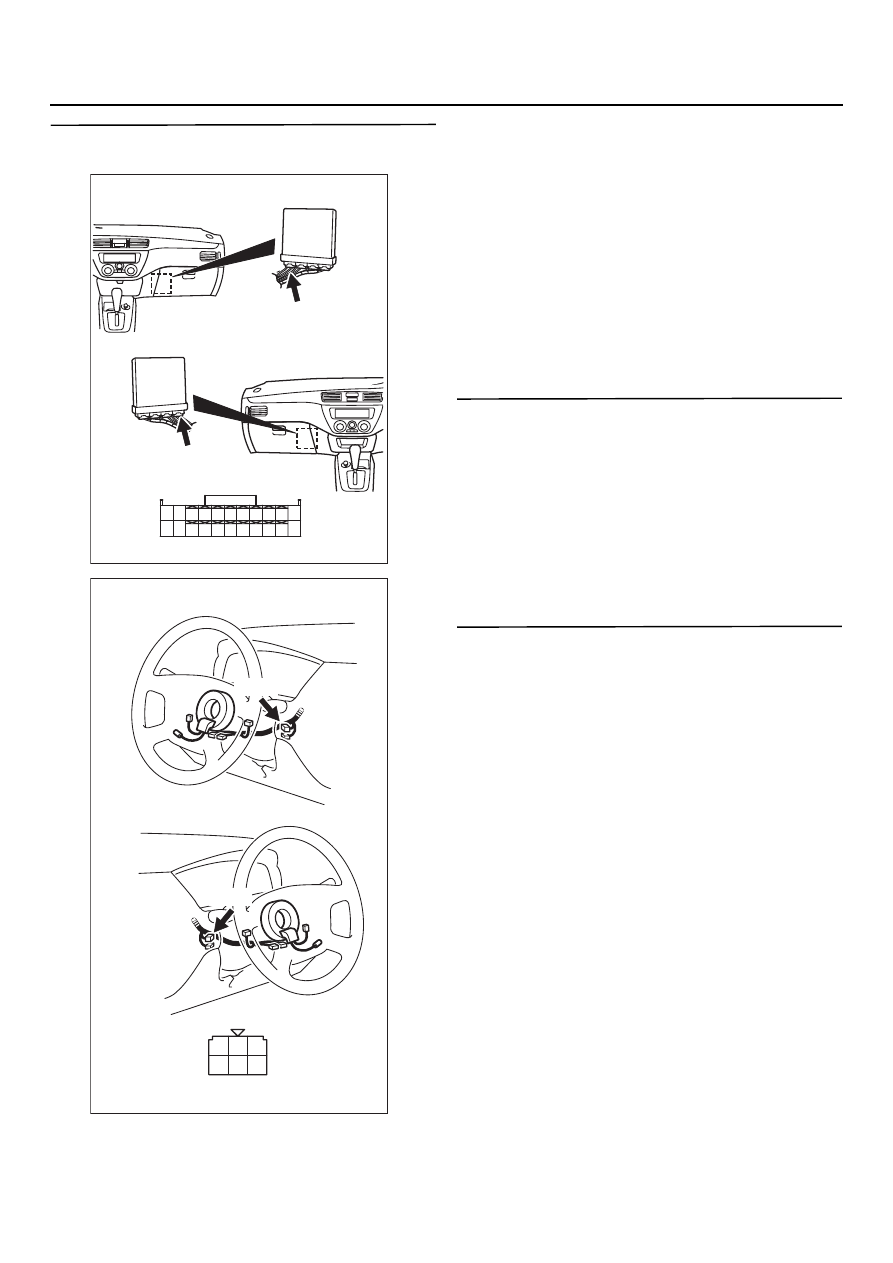

AK301111

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CQ129

CK129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK129 (Y)

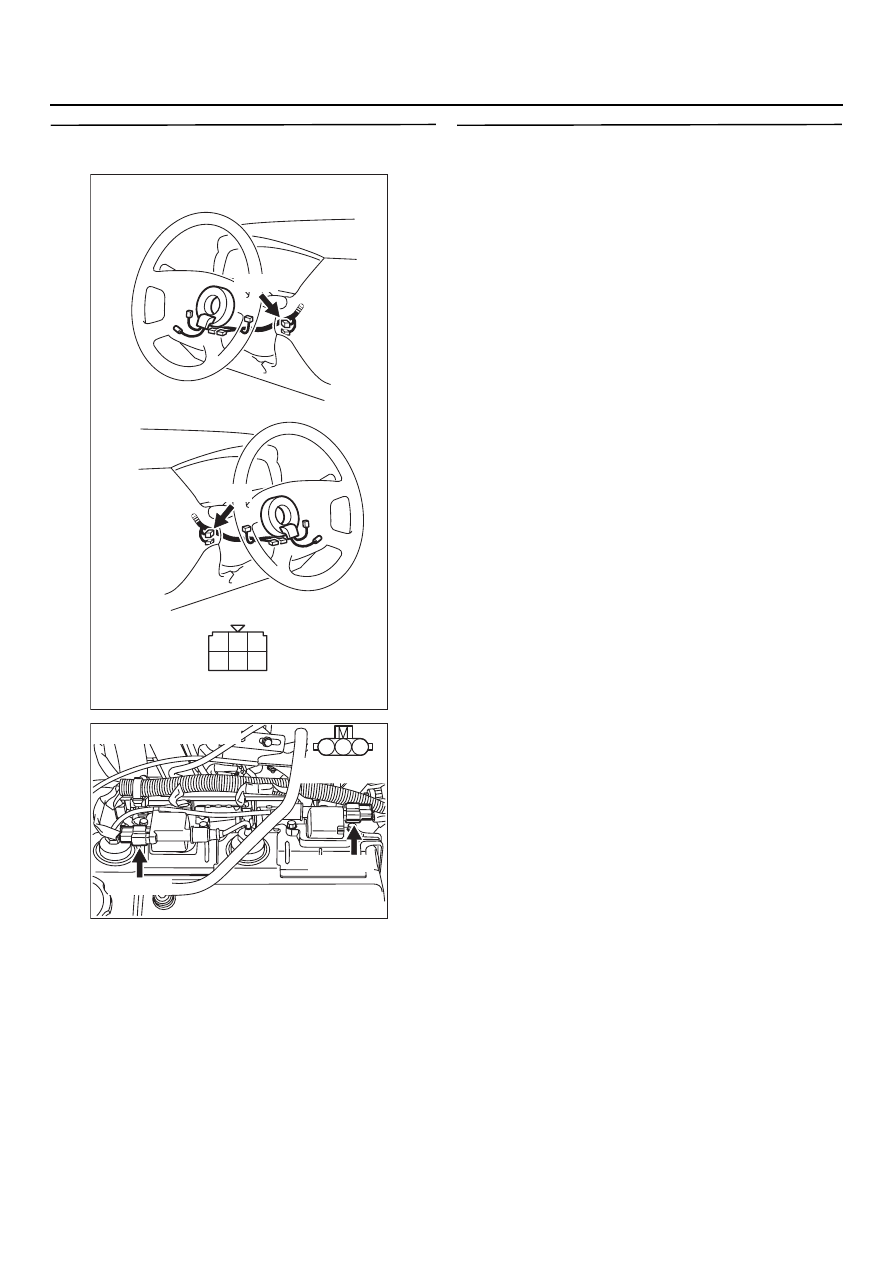

AK301346

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CQ201

CK201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK201

AB

13A

-282

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 12. Проверка разряда с катушки
зажигания

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 13 .

НЕТ :

Проверьте цепь зажигания
(См. "Процедура проверки 28"
<автомобили с левосторонним
управлением>,

CTP.13A-389

 или

"Процедура проверки 29" <автомобили
с правосторонним управлением>,

CTP.13A-396

).

ЭТАП 13. Замена блока управления
двигателем

•

После замены блока управления двигателем
вновь проверьте присутствие признаков
неисправности.

В: Признак неисправности поQпрежнему

присутствует?
ДА :

Проверьте качество топлива (возможно
присутствие воды, керосина и т.п.).

НЕТ :

Окончание проверки.

AK301346

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CQ201

CK201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK201

AB

AK301352

1

2

3

AB

Разъёмы: BQ104, BQ113

BK113 (GR)

BK104 (GR)

Разъём
со стороны жгута

13A

-283

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

Процедура проверки 6: Двигатель не запускается (Стартер работает, но нет зажигания)
<A/T>

ВКЛЮЧЕНИЕ В СХЕМУ

•

См. процедуру проверки "Цепь системы
зажигания" <Автомобили с левосторонним
управлением>,

CTP.13A-389

  или "Цепь

системы зажигания" <Автомобили
с правосторонним управлением>,

CTP.13A-396



КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

•

Причиной неисправности может быть отказ
в цепи зажигания, в системе подачи топлива
и.т.п.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Отказ аккумуляторной батареи.

•

Обрыв ремня ГРМ.

•

Отказ регулятора холостого хода.

•

Загрязнение примыкающей к дроссельной
заслонке проточной части.

•

Неисправность системы зажигания.

•

Неисправность системы подачи топлива.

•

Неисправность цепи иммобилайзера.

•

Отказ блока управления двигателем /
коробкой передач A/T.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Проверка напряжения
аккумуляторной батареи

•

Измерьте напряжение аккумуляторной
батареи при прокручивании двигателя.

НОРМА: Не менее 8 В

В: Результаты проверки удовлетворительны?

ДА :

Перейдите к ЭТАПУ 2 .

НЕТ :

Проверьте аккумуляторную батарею
(См. главу 54A, "Аккумуляторная
батарея", "Операции, выполняемые
непосредственно на автомобиле",
"Диагностика аккумуляторной батареи",

CTP.54A-5

).

ЭТАП 2. Проверка состояния сигнализатора
неисправности двигателя

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 3 .

НЕТ :

Проверьте питание блока управления
двигателем/коробкой передач, реле
системы управления и цепь
выключателя IGK1 (См. "Процедура
проверки 23",

CTP.13A-343

).

ЭТАП 3. Коды диагностики, получаемые при
помощи тестера MUTQII/III

В: Записан ли в память код неисправности?

ДА :

Таблица кодов неисправностей
(См.

CTP.13A-19

).

НЕТ :

Переходите к Этапу 4 .

ЭТАП 4. Проверка исполнительных
устройств при помощи тестера MUTQII/III

•

См. справочную таблицу по проверке
исполнительных устройств,

CTP.13A-418

.

a. Позиция 07: Электробензонасос

НОРМА: Должен быть слышен звук
работающего насоса.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 5 .

НЕТ :

Проверьте цепь электробензонасоса
(См. "Процедура проверки 24",

CTP.13A-356

)

ЭТАП 5. Проверьте целостность ремня ГРМ

•

Двигатель: Прокручивание

НОРМА: Распредвал вращается.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6 .

НЕТ :

Замените ремень ГРМ.

ЭТАП 6. Проверка запуска двигателя

•

Слегка нажмите на педаль газа и запустите
двигатель.

В: Двигатель запустился легко?

ДА :

Переходите к Этапу 7 .

НЕТ :

Переходите к Этапу 8 .
