Mitsubishi Lancer / Lancer Wagon. Руководство - часть 744
13A
-260
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

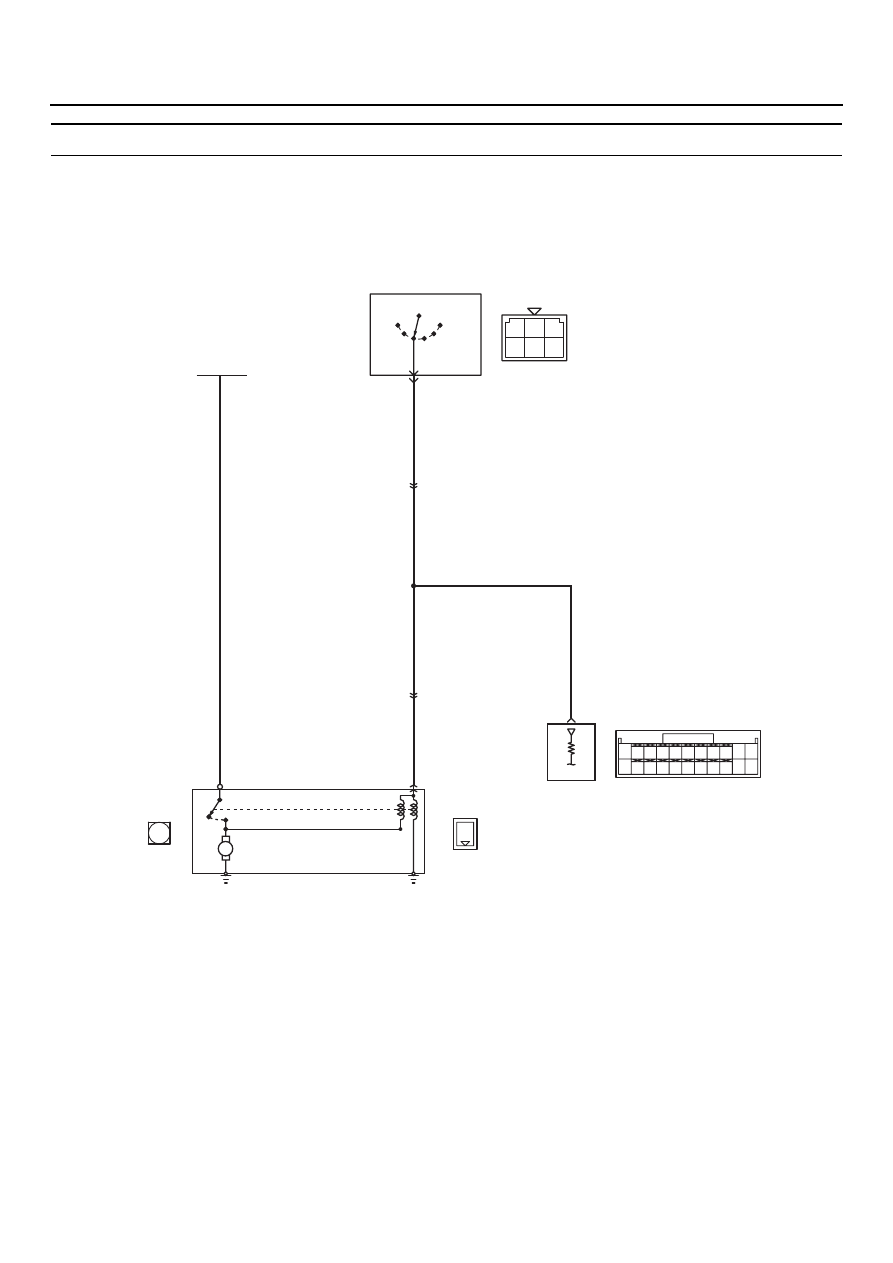

ВКЛЮЧЕНИЕ В СХЕМУ
•
Напряжение к сигнализатору неисправности
двигателя приходит на контакт № 9
от выключателя зажигания.
•
Цепь питания сигнализатора через контакт
№ 17 его разъёма замыкает силовой
транзистор в блоке управления двигателем
(контакт № 36) <МКП> или двигателем /
коробкой передач (контакт №22) <АКП>.
КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ
•
Блок управления двигателем <МКП>
или блок управления двигателем / коробкой
передач <АКП> обнаружил отказ датчика
или исполнительного устройства. Отказ
может быть также вызван коротким
замыканием или иными причинами.
ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ
•
Короткое замыкание в цепи сигнализатора
неисправности.
•
Отказ блока управления двигателем <МКП>.
•
Отказ блока управления двигателем /
коробкой передач <АКП>.
ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ
NOTE: .
*1: Автомобили с левосторонним
расположением рулевого колеса.
*2: Автомобили с правосторонним
расположением рулевого колеса.
ЭТАП 1. Коды диагностики, получаемые
при помощи тестера MUTQII/III
В: Записан ли в память код неисправности?
ДА :
Таблица кодов неисправностей
(См.
CTP.13A-19
).
НЕТ :
Переходите к Этапу 2 .

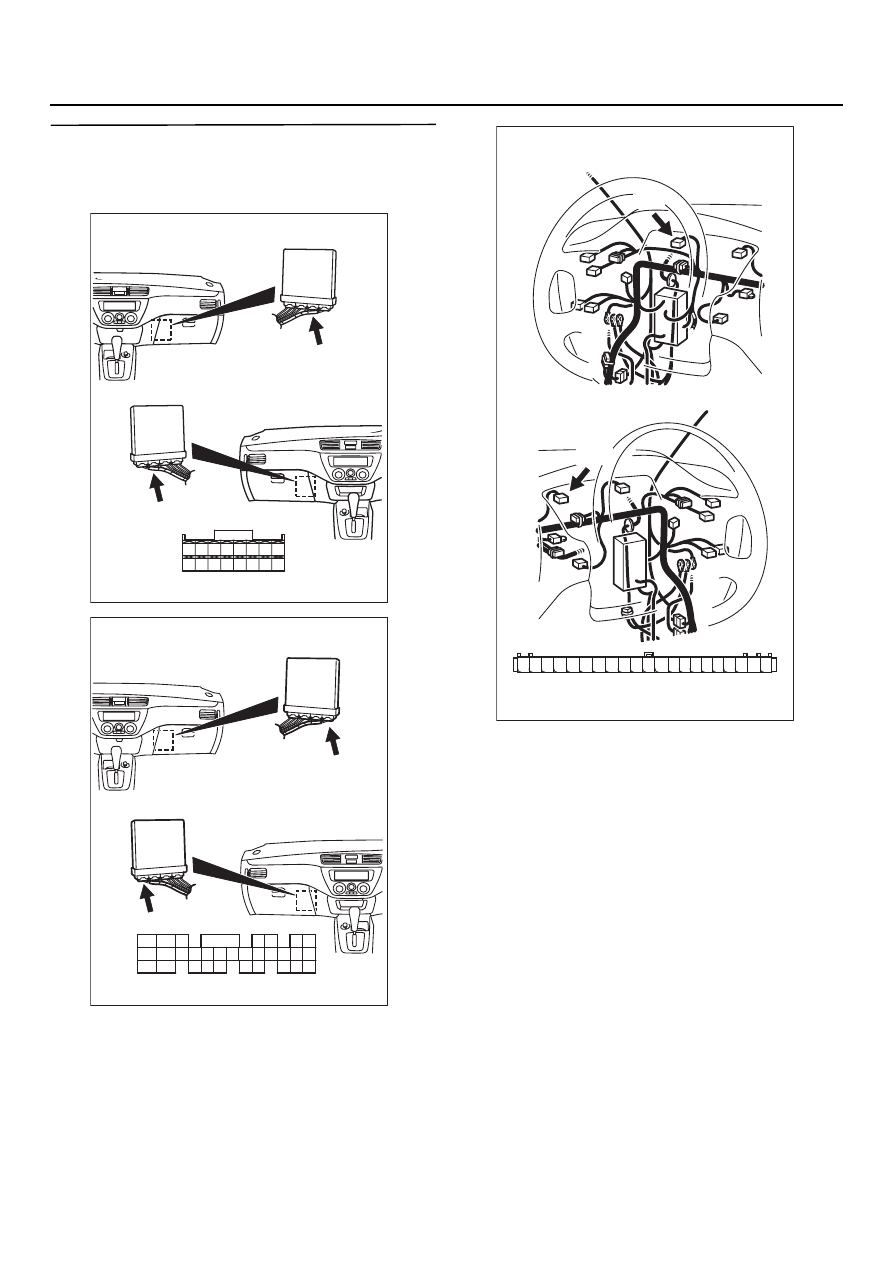

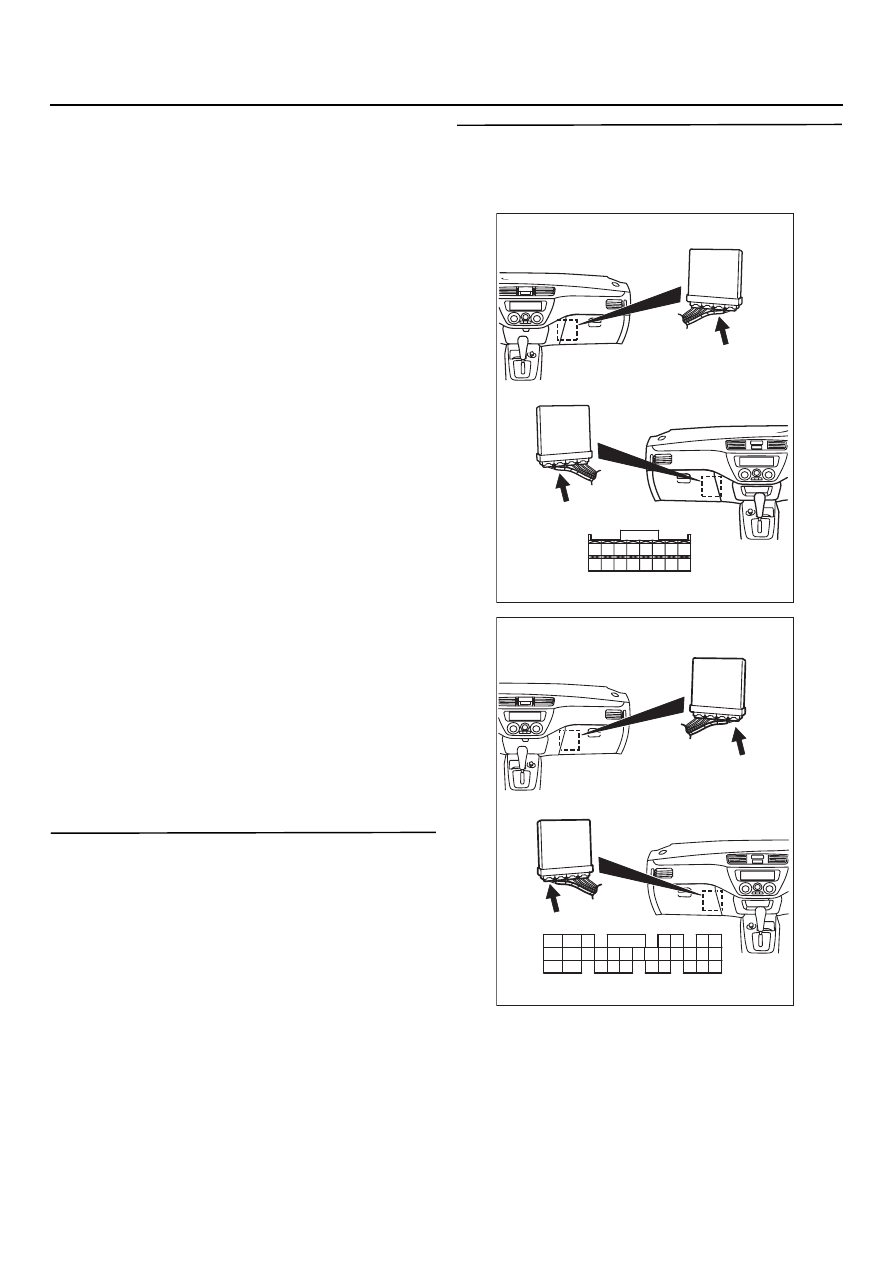

ЭТАП 2. Проверка электрического разъёма:
СQ125, блок управления двигателем <МКП>
или СQ122, блок управления двигателем /
коробкой передач <АКП>
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 3 .
НЕТ :
Отремонтируйте или замените.
AK301135
343332
3635
37
42
45
31
39
38
46
40
41
43
44
AB
Разъём: CQ125
CK125 (Y)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK125 (Y)
AK301123
80
87
81
94
85
82
84
93
86
98
99
74
92
73
83
88
91
95
9796
100
89
78
71
90
76
77
75
72
79
CK122 (GR)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK122 (GR)
AB
Разъём: CQ122
