Mitsubishi Lancer / Lancer Wagon. Руководство - часть 699
13A
-80
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>
В: Результаты проверки удовлетворительны?
ДА :

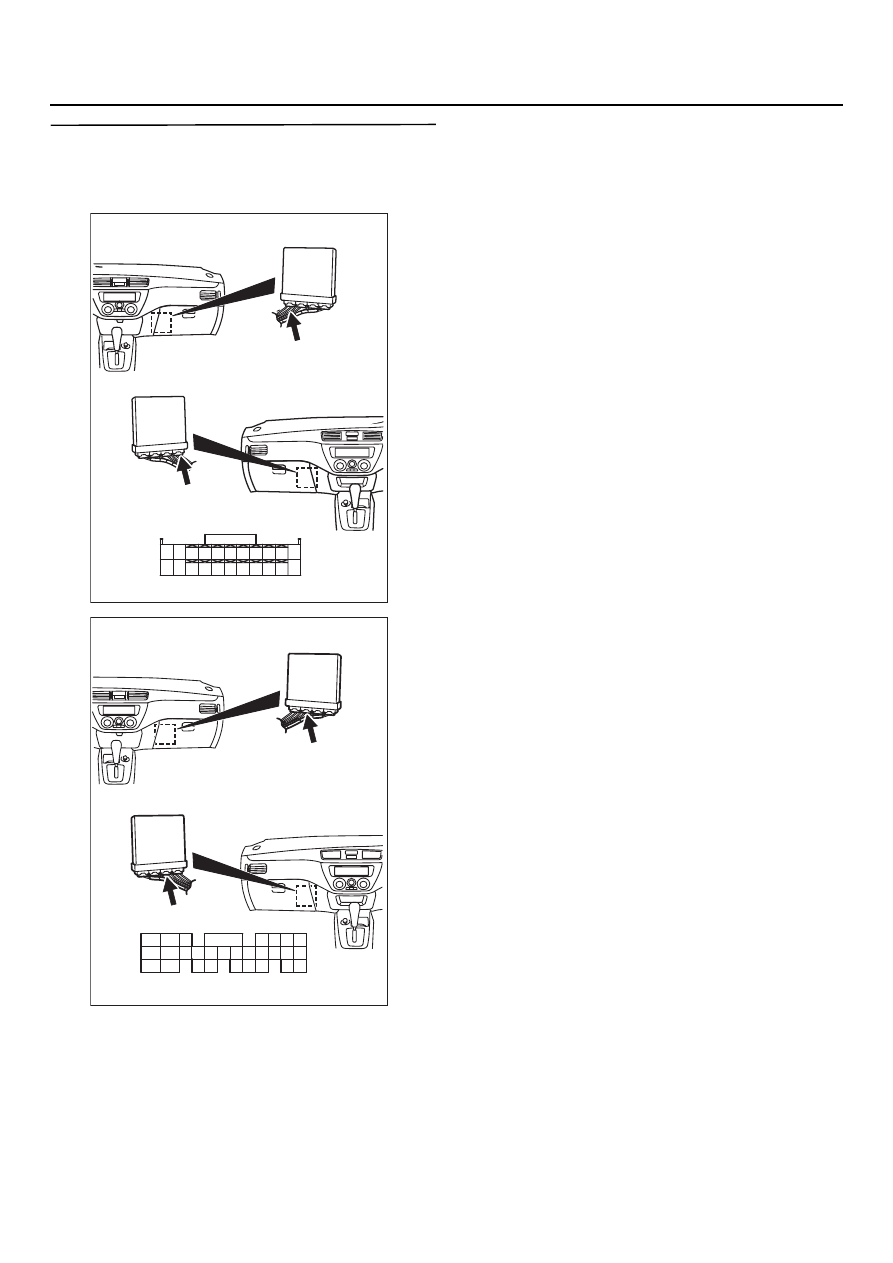

Проверьте и отремонтируйте жгут между
разъёмом ВK21 (контакт № 2) переднего
кислородного датчика и разъёмом
СK129 (контакт № 92) блока управления
двигателем <МКП> или разъёмом
СK124 (контакт № 57) блока управления
двигателем/коробкой передач <АКП>.
•
Проверьте цепь "массы" на
предмет повреждения.
НЕТ :
Отремонтируйте или замените.

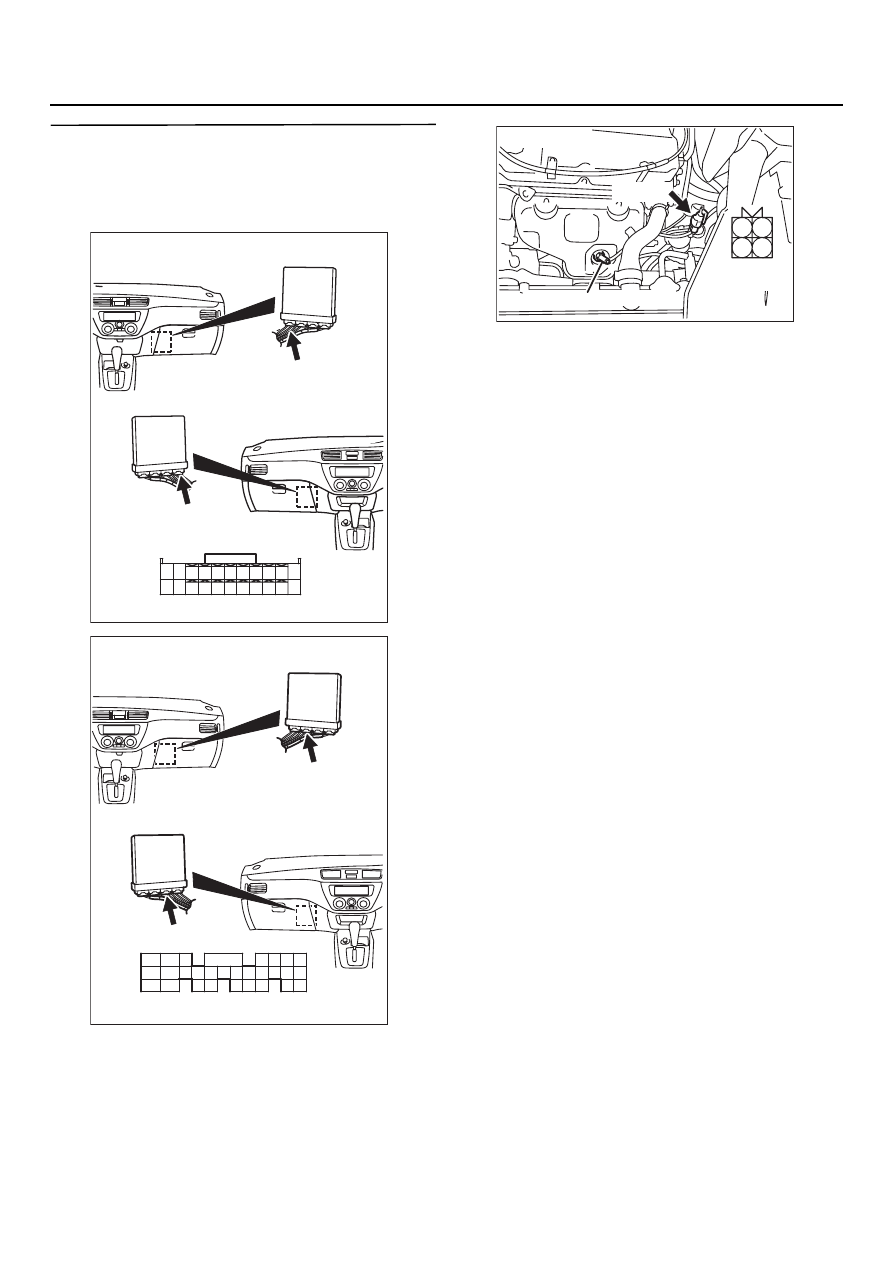

ЭТАП 9. Измерение напряжения
на контактах разъёма ВQ21 переднего
кислородного датчика
•
Воспользуйтесь проверочным жгутом
MD998464, чтобы подключиться к разъёму
и выполните измерение на контактах
проверочного жгута.
•
Двигатель: Двигатель полностью прогрет
•
Напряжение между контактом № 4
и "массой".
НОРМА:
600 Q 1 000 мВ после резкого сброса
с 4 000 об/мин и 200 мВ или меньше
при резком ускорении.
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 12 .
НЕТ :
Переходите к Этапу 10 .
ЭТАП 10. Проверка собственно переднего
кислородного датчика
•
Проверьте собственно передний
кислородный датчик (См.
CTP.13A-443
).
В: Результаты проверки удовлетворительны?
ДА
Переходите к Этапу 11 .
НЕТ
Замените передний кислородный датчик.

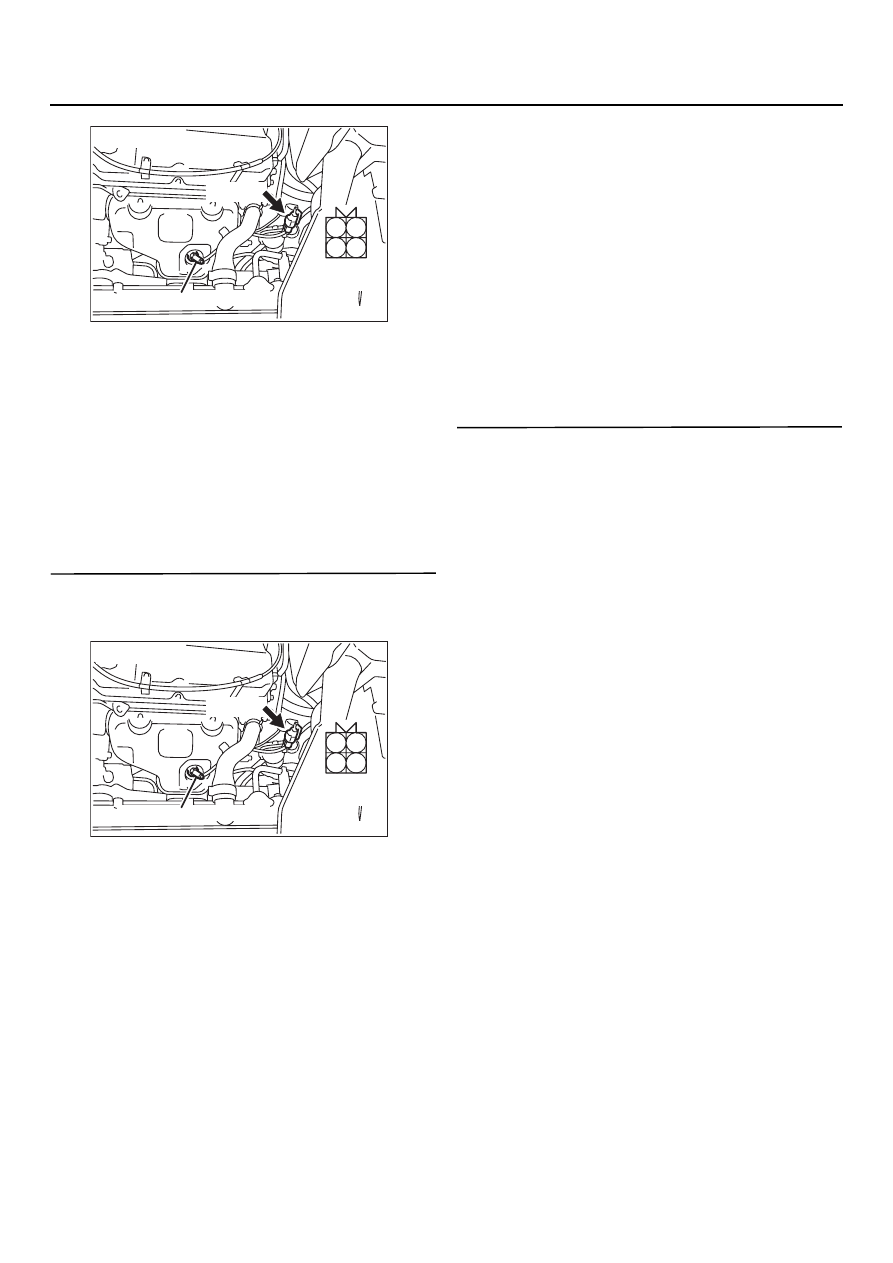

AK301119
1
2
3
4
Передний кислородный датчик
AB
Разъём: BQ21
Разъём
со стороны
жгута
BK21 (B)
AK301119
1
2
3
4
Передний кислородный датчик
AB
Разъём: BQ21
Разъём
со стороны
жгута
BK21 (B)
