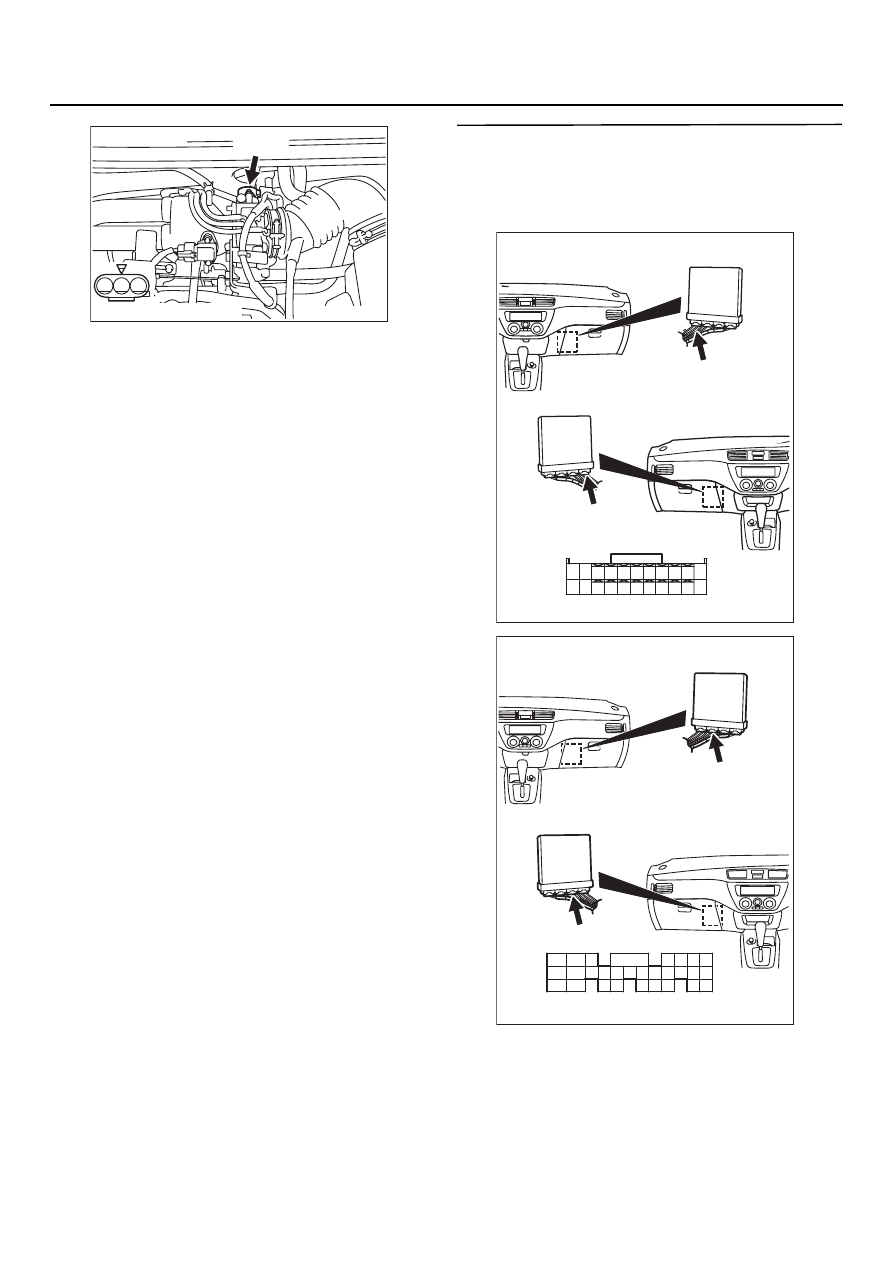

Mitsubishi Lancer / Lancer Wagon. Руководство - часть 696

13A

-68

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

В: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

разъёмом ВK06 (контакт № 1) датчика
положения дроссельной заслонки
и разъёмом СK129 (контакт № 84) блока
управления двигателем <МКП> или
разъёмом СK126 (контакт № 78) блока
управления двигателем/коробкой
передач <АКП>.

•

Проверьте цепь сигнала (выход
датчика) на предмет обрыва
и повреждения.

НЕТ :

Отремонтируйте или замените.

ЭТАП 22. Проверка электрического
разъёма: СQ129, блок управления
двигателем <МКП> или СQ126, блок
управления двигателем/коробкой передач
<АКП>

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9 .

НЕТ :

Отремонтируйте или замените.

AK301117

1

2

3

AB

BK06 (B)

Разъём: BQ06

Разъём со стороны жгута

AK301111

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CQ129

CK129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK129 (Y)

AK301118

98

78

71

88

89

76

77

72
79
91

73
80

74

75

81
92

82

83

93

84

85

94

86

87

95

96

90

97

CK126 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK126 (GR)

Разъём: CQ126

AB

13A

-69

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

Код №. P0125: Цепь настройки режима обратной связи (по сигналу кислородного датчика)

ВКЛЮЧЕНИЕ В СХЕМУ

•

См. P0201, цепь форсунки,

CTP.13A-115

.

См. P0202, цепь форсунки,

CTP.13A-121

.

См. P0203, цепь форсунки,

CTP.13A-127

.

См. P0204, цепь форсунки,

CTP.13A-133

.

•

См. P0130, цепь переднего кислородного
датчика,

CTP.13A-75

.

НАЗНАЧЕНИЕ

•

Блок управления двигателем <МКП>
или двигателем/коробкой передач <АКП>
реализует обратную связь в управлении
составом рабочей смеси по сигналу
переднего кислородного датчика.

•

При деградации переднего кислородного
датчика коррекция в контуре обратной связи
производится по сигналу заднего
кислородного датчика.

•

Если в контуре обратной связи
регистрируется неисправность, то блок
управления записывает код неисправности
Р0125.

АНАЛИЗ НЕИСПРАВНОСТИ

Условия для проверки

•

Температура охлаждающей жидкости
не ниже 82

°

C.

•

Режим работы находится в рамках
использования обратной связи.

•

Не происходит замедление движения.

Критерий оценки

•

В течение 30 секунд напряжение выхода
датчика не отклоняется от 0,5 В.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Отказ переднего кислородного датчика.

•

Повреждение проводного жгута в цепи
кислородного датчика или плохой контакт
в разъёме.

•

Отказ заднего кислородного датчика.

NOTE: При деградации переднего
кислородного датчика происходит уход
напряжения от номинального (как у нового
датчика), равного примерно 0,5 В при
стехиометрическом составе рабочей смеси.
Последствия этого ухода корректируются
задним кислородным датчиком. Если задний
кислородный датчик плохо реагирует

на изменение состава рабочей смеси
вследствие собственной деградации, то он
не справится с задачей коррекции сигналов
переднего датчика. Таким образом, даже если
система переходит на режим регулирования
по обрат! ной связи, амплитуда напряжения на
переднем датчике уменьшается и не достигает
значения 0,5 В. По этой причине может быть
записан код неисправности Р0125.

•

Неисправность системы подачи топлива.

•

Неисправность системы выпуска.

•

Отказ блока управления двигателем <МКП>.

•

Отказ блока управления двигателем /
коробкой передач <АКП>.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Коды диагностики, получаемые
при помощи тестера MUTQII/III

В: Есть ли коды помимо Р0125?

ДА :

Таблица кодов неисправностей
(См.

CTP.13A-19

).

НЕТ :

Переходите к Этапу 2 .

ЭТАП 2. База данных прибора MUTQII/III

•

См. перечень данных в справочной таблице,

CTP.13A-406

.

a. Позиция 21: Датчик температуры

охлаждающей жидкости

b. Позиция 32: Датчик абсолютного давления

во впускном коллекторе

c. Позиция 59: Задний кислородный датчик

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 3 .

НЕТ :

Проведите процедуру диагностики,
предусмотренную для датчика,
показавшего отклонение от номинальK
ных параметров (См. таблицу кодов
неисправностей,

CTP.13A-19

).

ЭТАП 3. Проверьте поступление воздуха
по впускному шлангу и впускному
коллектору

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 4 .

НЕТ :

Отремонтируйте.

13A

-70

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

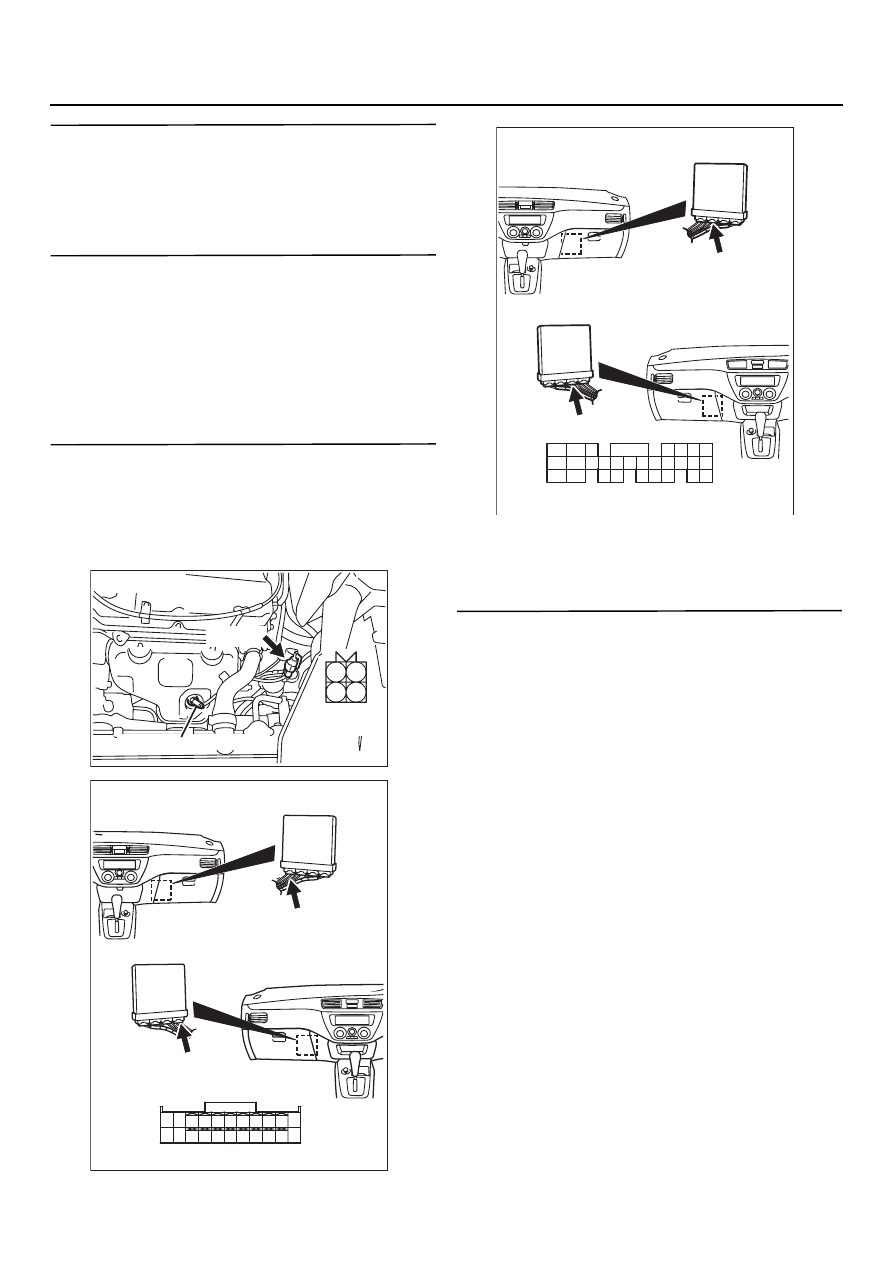

ЭТАП 4. Проверьте плотность стыков
в системе выпуска ОГ

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 5 .

НЕТ :

Отремонтируйте.

ЭТАП 5. Проверьте  корпус дроссельной
заслонки (загрязнение проточной части
возле заслонки)

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6 .

НЕТ :

Промойте  корпус дроссельной
заслонки (проточную часть возле
заслонки) (См.

CTP.13A-435

).

ЭТАП 6. Проверка электрического разъёма:
Разъёмы ВQ21 переднего кислородного
датчика, СQ129 Q блока управления
двигателем <МКП> или СQ126 Q блока
управления двигателем/коробкой передач
<АКП>

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 7. Проверка собственно переднего
кислородного датчика

•

Проверьте собственно передний
кислородный датчик (См.

CTP.13A-443

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Замените передний кислородный
датчик.

AK301119

1

2

3

4

Передний кислородный датчик

AB

Разъём: BQ21

Разъём
со стороны
жгута

BK21 (B)

AK301111

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CQ129

CK129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK129 (Y)

AK301118

98

78

71

88

89

76

77

72
79
91

73
80

74

75

81
92

82

83

93

84

85

94

86

87

95

96

90

97

CK126 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK126 (GR)

Разъём: CQ126

AB

13A

-71

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

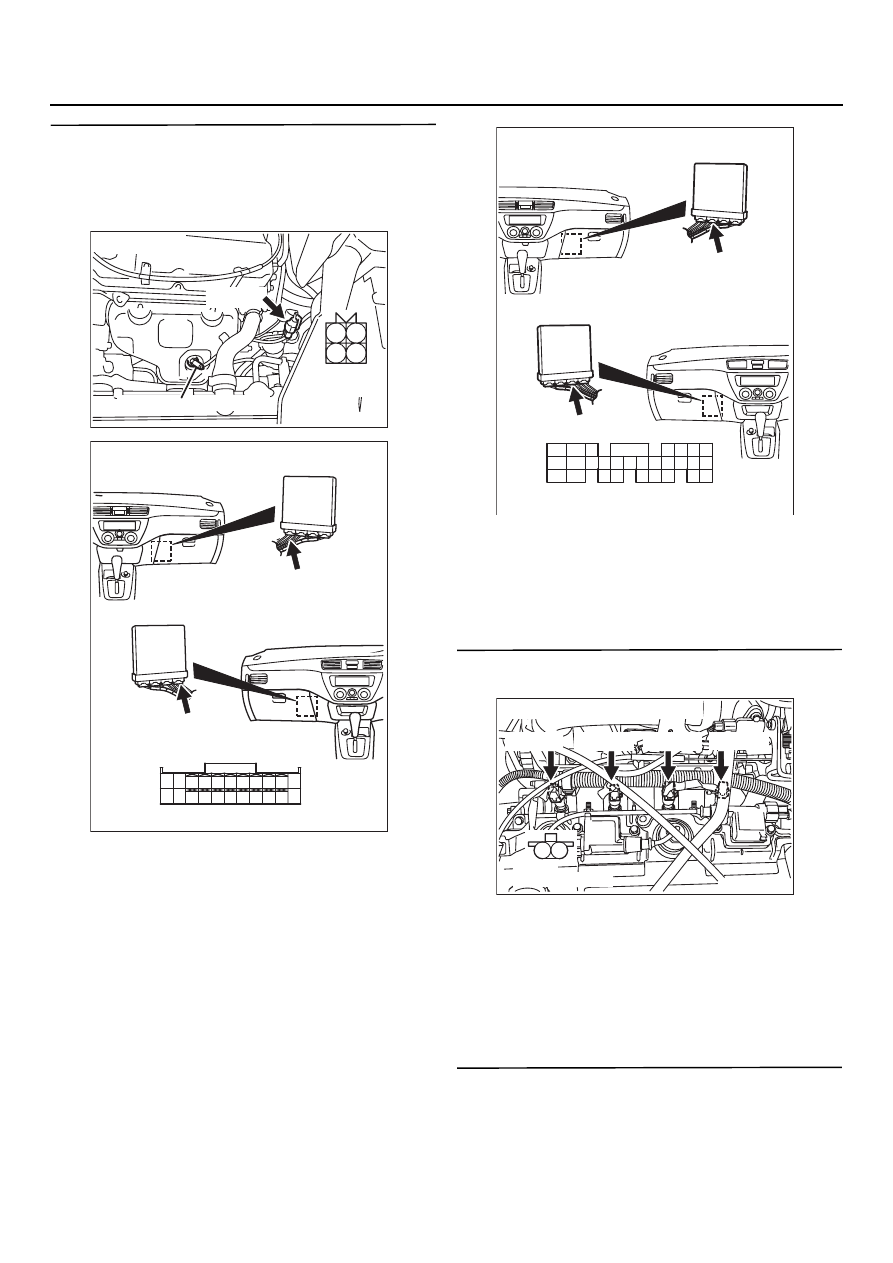

ЭТАП 8. Проверьте жгут между разъёмом
ВQ21 переднего кислородного датчика и
СQ129 блока управления двигателем <МКП>
или СQ126 блока управления двигателем /
коробкой передач <АКП>

•

Проверьте цепь сигнала (вывод) на предмет
повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9 .

НЕТ :

Отремонтируйте.

ЭТАП 9. Проверка электрического разъёма:
Разъём форсунки

a. ВK02 (Разъём форсунки 1)

b. ВK03 (Разъём форсунки 2)

c. ВK04 (Разъём форсунки 3)

d. ВK05 (Разъём форсунки 4)

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 10 .

НЕТ :

Отремонтируйте.

ЭТАП 10. Проверка собственно форсунки

•

Проверьте собственно форсунку
(См.

CTP.13A-445

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 11 .

НЕТ :

Замените форсунку.

AK301119

1

2

3

4

Передний кислородный датчик

AB

Разъём: BQ21

Разъём
со стороны
жгута

BK21 (B)

AK301111

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CQ129

CK129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK129 (Y)

AK301118

98

78

71

88

89

76

77

72
79
91

73
80

74

75

81
92

82

83

93

84

85

94

86

87

95

96

90

97

CK126 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK126 (GR)

Разъём: CQ126

AB

AK301120

M

1

2

AB

BK02 (GR)

BK03 (GR)

BK04 (GR)

BK05 (GR)

Разъёмы: BQ02, BQ03, BQ04, BQ05

Разъём
со стороны жгута
