ОБЩАЯ ИНФОРМАЦИЯ

СИСТЕМА ПОДАЧИ ТОПЛИВА

13C

-2

ОБЩАЯ ИНФОРМАЦИЯ

M1135000100383

•

Для повышения безопасности и увеличения
объёма багажного отделения топливный бак
размещён под полом кузова там, где
находятся задние сиденья.

•

Чтобы не допустить разлива топлива
при столкновении, бак снабжён
предохранительным клапаном.

•

Чтобы уменьшить массу и упростить
обслуживание, погружной электробензо<
насос с датчиком уровня топлива
и топливный фильтр были объединены
в единый насосный модуль.

ГЕРМЕТИЗИРУЮЩИЕ МАТЕРИАЛЫ

M1135005200028

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ

ПРОВЕРКА РАБОТЫ
ЭЛЕКТРОБЕНЗОНАСОСА

M1135001000129

См. главу 13A, "Операции, выполняемые
на автомобиле",

CTP.13A-439

.

ПРОВЕРКА ДАТЧИКА УРОВНЯ
ТОПЛИВА

M1135003100326

См. главу 54A, "Панель приборов",

CTP.54A-72

.

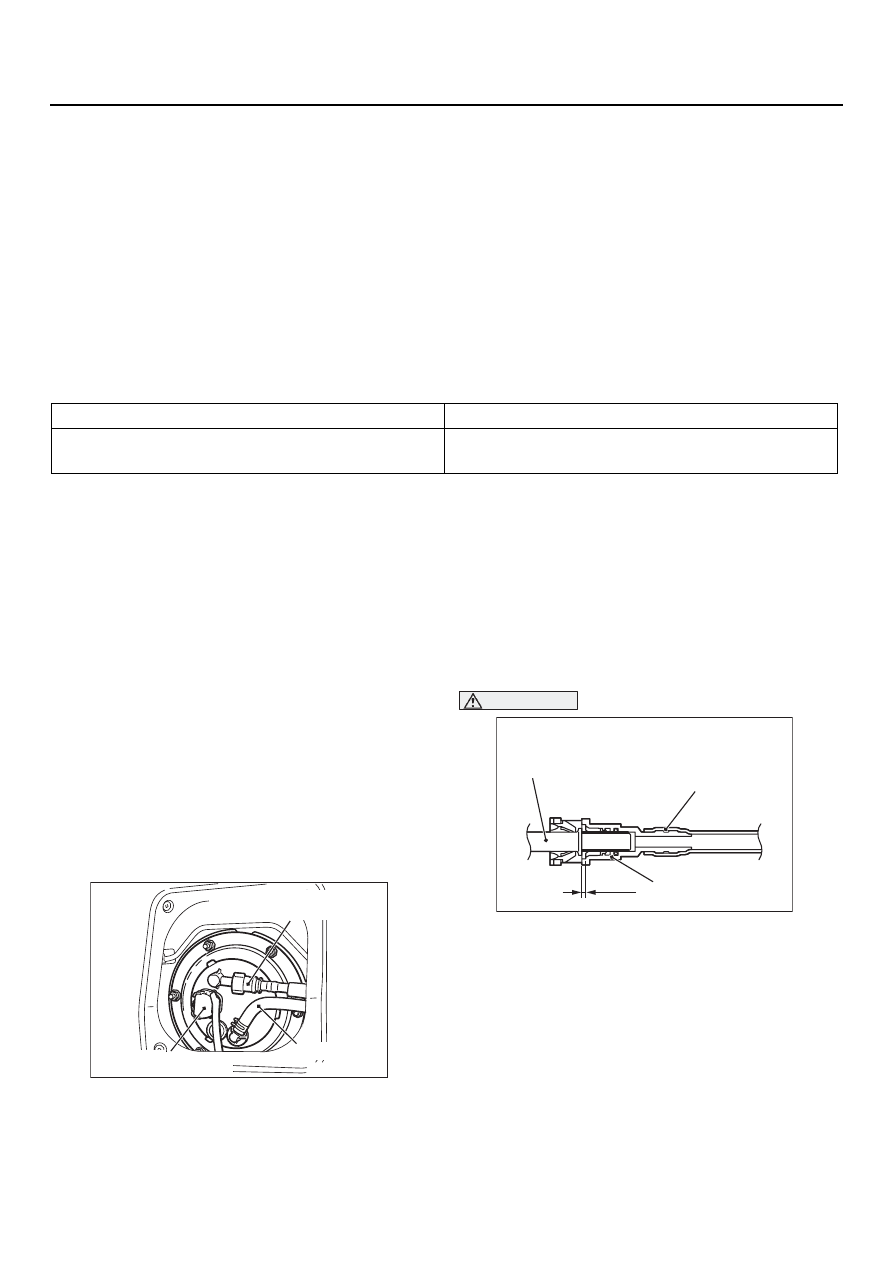

ЗАМЕНА НАСОСНОГО МОДУЛЯ

M1135004900273

1. Снимите подушку заднего сиденья (См. главу

52А, "Заднее сиденье",

CTP.52A-28

).

2. Отверните винты крепления крышки лючка

и снимите крышку.

3. Отсоедините от насосного модуля

электрический разъём, нагнетательный
топливный шланг и шланг топливного бака

4. Отверните гайки крепления, снимите

крепёжное кольцо и выньте насосный модуль
через лючок для обслуживания.

5. Установите насосный модуль в бак через

лючок для обслуживания.

6. Установите крепёжное кольцо на топливный

бак и затяните гайки крепления
установленным моментом.

Величина момента затяжки: 2,5

±

 0,5 Н

⋅

м

ВНИМАНИЕ

Проверьте надёжность присоединения
нагнетательного топливного шланга, слегка
потянув за него. Проверьте также, чтобы
шланг имел свободный ход около 3 мм.

7. Присоедините к насосному модулю

электрический разъём, нагнетательный
топливный шланг и шланг топливного бака

8. Установите крышку лючка и затяните винты

крепления.

9. Поставьте подушку заднего сиденья.

(См. главу 52A, "Заднее сиденье",

CTP.52A-28

).

Наименование

Рекомендумые герметизирующие составы

Уплотнение между лючком и полом

Уплотнитель ветрового стекла 3M 8513
(чёрного цвета)

AC303087AB

Нагнетательный топливный
шланг (подающая магистраль)

Топливный шланг

Разъём питания
элетробензонансоса

AC300047

3 мм

AD

Нагнетательный
топливный шланг

Ответный патрубок

Быстродействующий
разъём

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ

СИСТЕМА ПОДАЧИ ТОПЛИВА

13C

-3

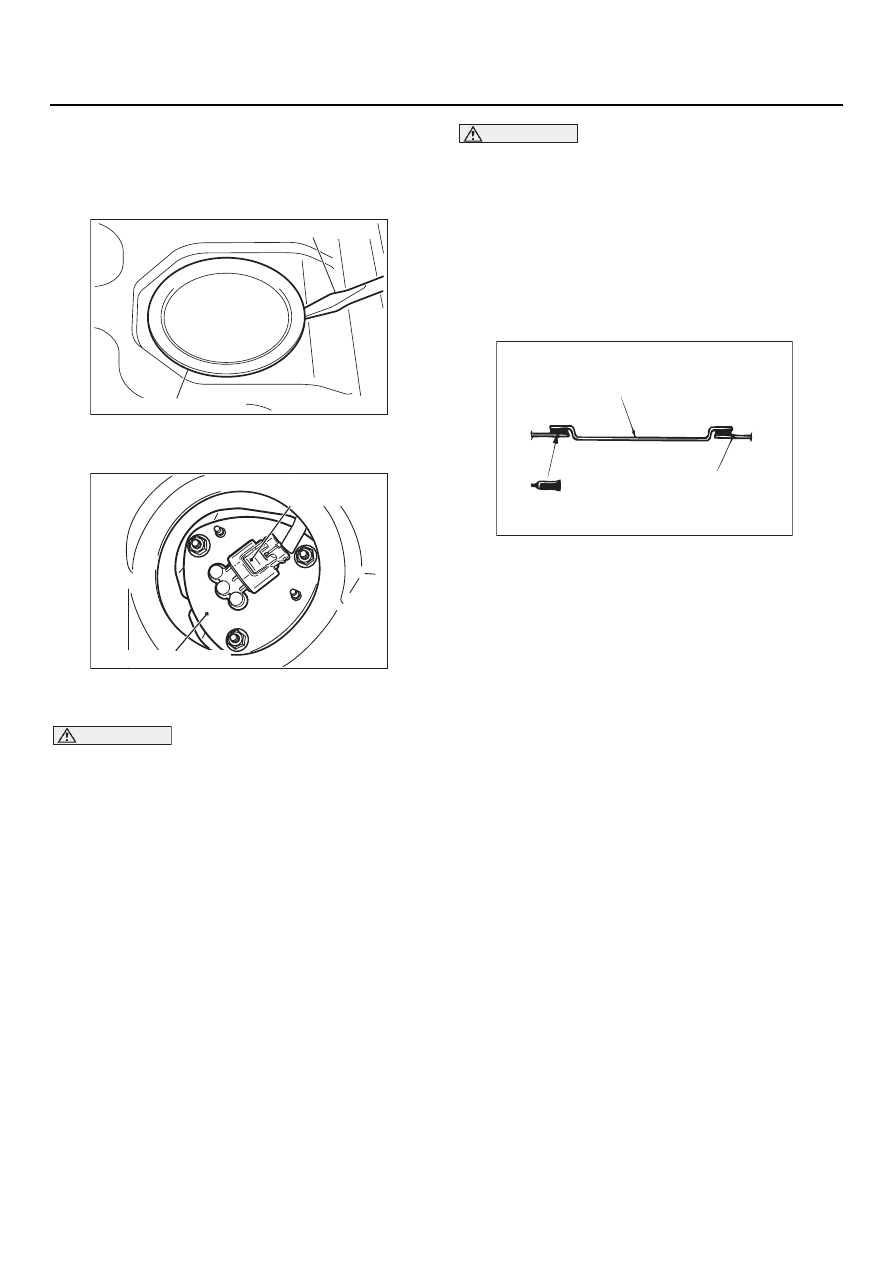

ЗАМЕНА ДАТЧИКА УРОВНЯ ТОПЛИВА

M1135001400309

1. Снимите подушку заднего сиденья

(См. главу 52А, "Заднее сиденье",

CTP.52A-28

).

2. Подденьте жалом шлицевой отвёртки крышку

лючка.

3. Отсоедините электрический разъём

от датчика уровня топлива.

ВНИМАНИЕ

Старайтесь не повредить датчик уровня
топлива и поплавок датчика, вынимая их
из бака через лючок для обслуживания.

4. Отверните болты крепления датчика и выньте

его через лючок для обслуживания.

ВНИМАНИЕ

Старайтесь не повредить датчик уровня
топлива и поплавок датчика, вставляя их
в бак через лючок для обслуживания.

5. Установите датчик уровня топлива в бак

через лючок для обслуживания и затяните
гайки крепления установленным моментом.

Величина момента затяжки: 2,5

±

 0,5 Н

⋅

м

6. Присоедините электрический разъём

к датчику уровня топлива.

7. Нанесите рекомендуемый герметик

на крышку лючка и на ответную поверхность
пола и установите крышку.

Наименование герметика: Уплотнитель
ветрового стекла 3M 8513 (чёрного
цвета)

8. Установите подушку заднего сиденья

(См. главу 52А, "Заднее сиденье",

CTP.52A-28

).

AC107600 AC

Крышка лючка

Шлицевая отвёртка

AC303088 AB

Разъём датчика
уровня топлива

Датчик уровня топлива

AC100961AD

Крышка лючка

Панель пола

ТОПЛИВНЫЙ БАК

СИСТЕМА ПОДАЧИ ТОПЛИВА

13C

-4

ТОПЛИВНЫЙ БАК

СНЯТИЕ И УСТАНОВКА

M1135001900456

Предварительные операции (перед снятием)

•

Слив топлива

•

Сброс давления в системе подачи топлива
(См.

CTP.13A-439

).

•

Снятие средней секции выпускной трубы
(См. главу 15,

CTP.15-13

).

Операции, выполняемые после установки

•

Установка средней секции выпускной трубы
(См. главу 15,

CTP.15-13

).

•

Заправка топливом.

•

Проверка герметичности системы подачи топлива
(поиск утечек).

AC303089

1

5

2

3

10

6

7

21

4

13

11

14

Н

Н

16

18

Н

19

18

AB

12

15

15

14

20

9

8

Н

16

16

16

16

17

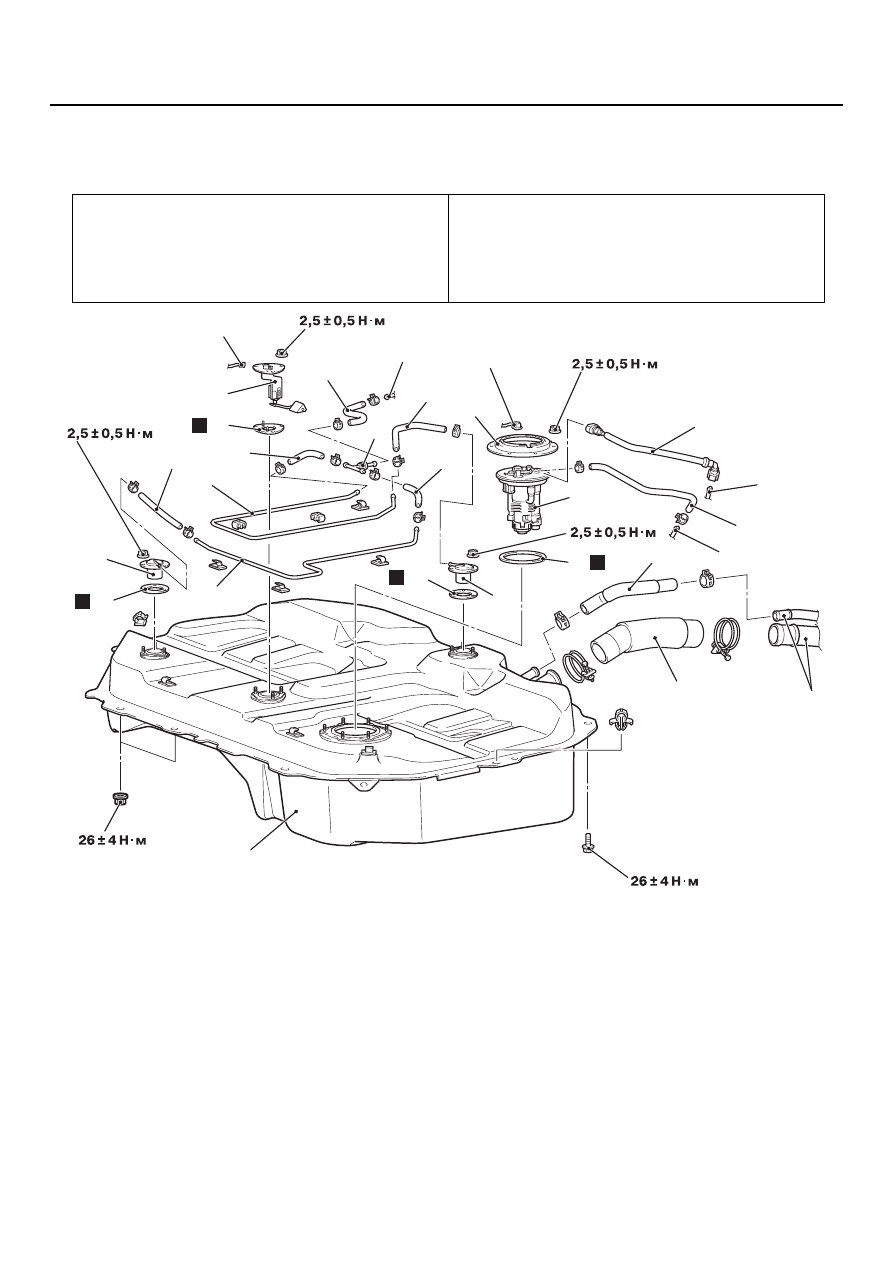

Последовательность снятия
топливного бака

1.

Присоединительная часть
наливной трубы.

>>B<<

2.

Хомут крепления нагнетательного
топливного шланга.

3.

Хомут крепления обратного
топливного шланга.

4.

Хомут крепления шланга отвода
паров топлива.

•

Хомут крепления троса
стояночного тормоза (левая
сторона) (См. главу 36,

CTP.36-6

).

•

Датчик заднего колеса системы
ABS (См. главу 35B, "Датчик
системы ABS",

CTP.35B-78

).

•

Разъём датчика заднего колеса
системы ABS (См. главу 35B,
"Датчик системы ABS",

CTP.35B-78

).

<<А>>

5.

Электрический разъём насосного
модуля

<<А>>

6.

Разъём датчика уровня топлива
в баке.

•

Топливный бак.

>>B<<

7.

Нагнетательный топливный шланг
(шланг подвода топлива из бака).

8.

Шланг системы отвода паров
топлива.

9.

Крепёжное кольцо насосного
модуля.

Последовательность снятия
топливного бака
